Замена прокладки крышки головки блока цилиндров двигателя 4B12 Peugeot 4007 2007 - 2012

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 10 мм
  • Плоскогубцы
  • Нож (или скребок)
  • Динамометрический ключ

Детали и расходники:

  • Прокладка крышки головки блока цилиндров 0249.F9

Прокладка 0249.F9 крышки головки блока цилиндров двигателя Peugeot 4007

  • Обезжириватель
  • Очиститель (или растворитель)
  • Герметик Three Bond 1217G или 1227D, Loctite 5900

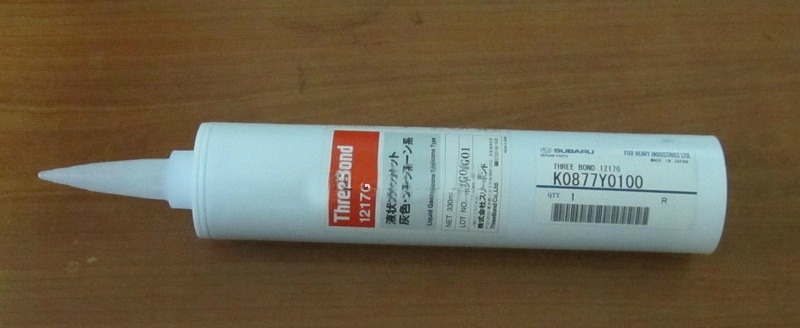

Герметик Three Bond 1217G для клапанной крышки двигателя 4B12 Peugeot 4007

  • Ветошь

Примечания:

Замена прокладки клапанной крышки двигателя Пежо 4007 должна стать привычной процедурой, особенно, если автомобиль эксплуатируется активно. Рекомендуется производить замену в следующих случаях:

  • при появлении следов масла снаружи по линии соединения крышки и головки блока;
  • при текущем или капитальном ремонте двигателя;
  • если снимается крышка головки для ТО или ремонта ГРМ.

В этой статье показано, как заменить прокладку клапанной крышки.

1. Снимите декоративный кожух двигателя, как описано здесь

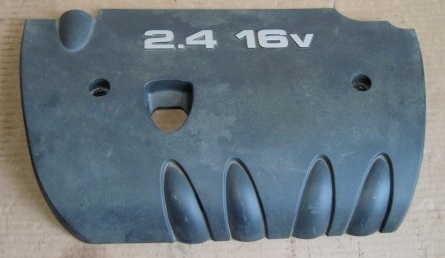

Снятый декоративный кожух двигателя 4B12 Peugeot 4007

2. Снимите катушки зажигания, как описано здесь.

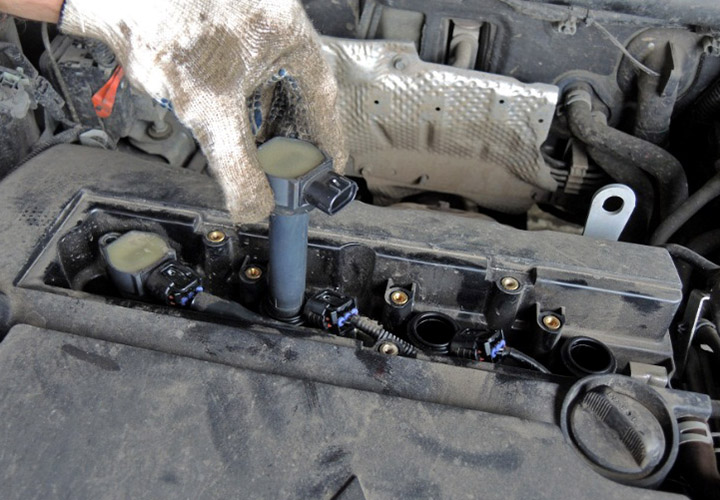

Извлечение катушки зажигания из свечного колодца двигателя 4B12 Peugeot 4007

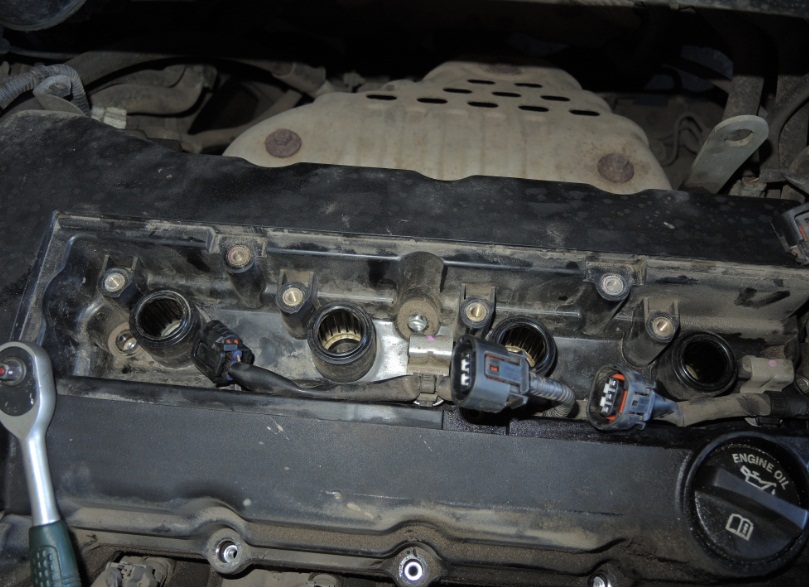

Крышка головки блока цилиндров со снятыми катушками зажигания двигателя 4B12 Peugeot 4007

3. Отсоедините шланг 1 от клапана принудительной вентиляции картера и вентиляционный шланг 2, идущий к резонатору, от крышки головки блока цилиндров.

Размещение креплений шлангов вентиляции картера к крышке блока цилиндров двигателя 4B12 Peugeot 4007

4. Ослабьте болты крепления крышки головки блока цилиндров в последовательности, указанной на фото ниже.

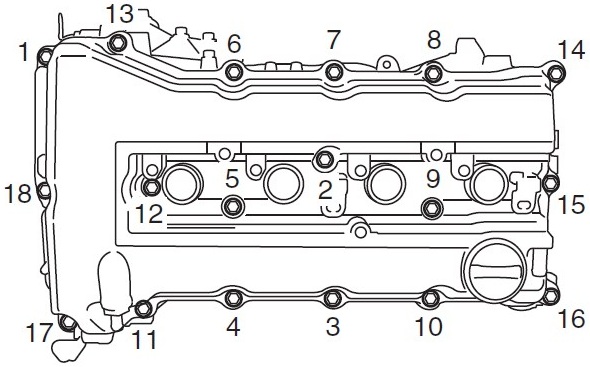

Последовательность ослабления болтов крепления крышки головки блока цилиндров двигателя 4B12 Peugeot 4007

Отворачивание болтов крепления крышки головки блока цилиндров двигателя 4B12 Peugeot 4007

5. Отверните болты крепления клапанной крышки полностью и снимите ее.

Снятая крышка головки блока цилиндров двигателя 4B12 Peugeot 4007

6. Теперь прокладка клапанной крышки Пежо 4007 может быть снята.

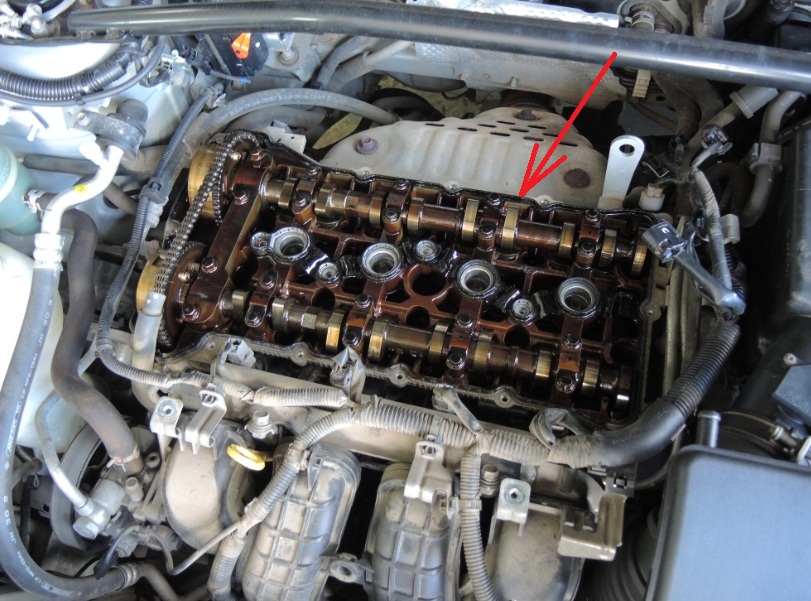

Размещение прокладки крышки головки блока цилиндров двигателя 4B12 Peugeot 4007

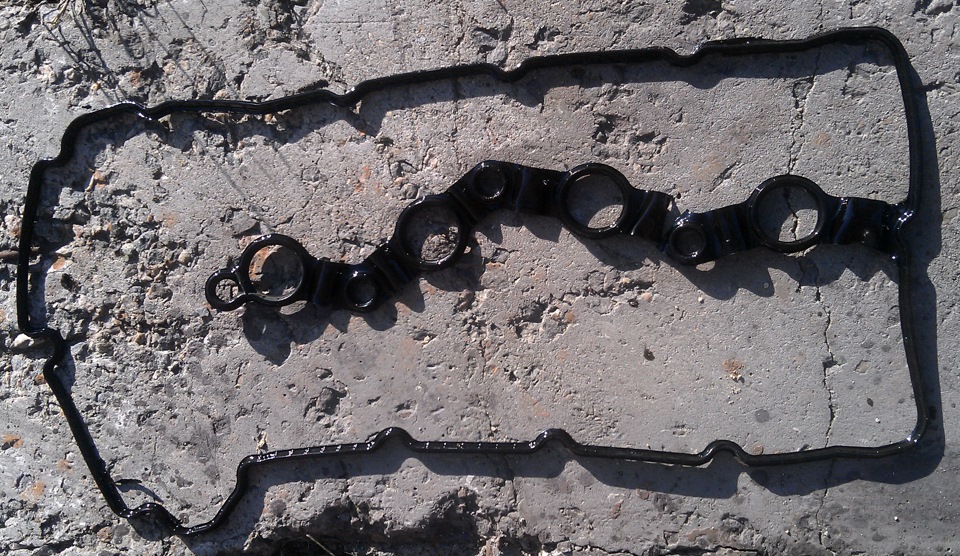

Снятая изношенная прокладка клапанной крышки двигателя 4B12 Peugeot 4007

7. Удалите остатки старого герметика с привалочной плоскости крышки цепи привода ГРМ и головки блока цилиндров, контактирующей с прокладкой крышки головки блока цилиндров.

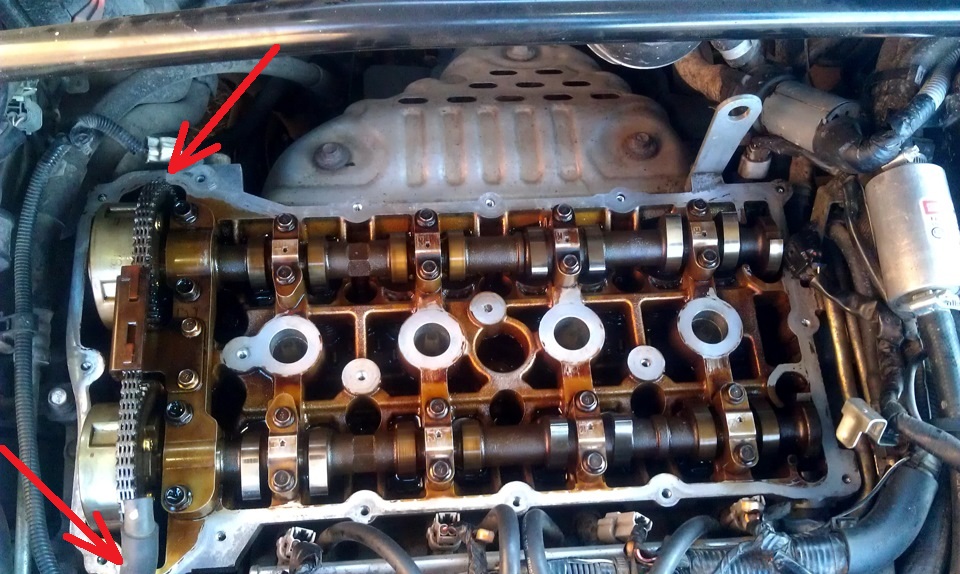

Места для удаления старого герметика в привалочных поверхностях цепи привода ГРМ и головки блока цилиндров двигателя 4B12 Peugeot 4007

8. Обезжирьте поверхность для нанесения герметика, а также с помощью очистителя удалите загрязнения на внутренней стороне клапанной крышки.

Очищенная клапанная крышка двигателя 4B12 Peugeot 4007

9. Нанесите на место стыка крышки цепи привода ГРМ и головки блока цилиндров указанный герметик диаметром 4 мм, как показано на рисунке ниже.

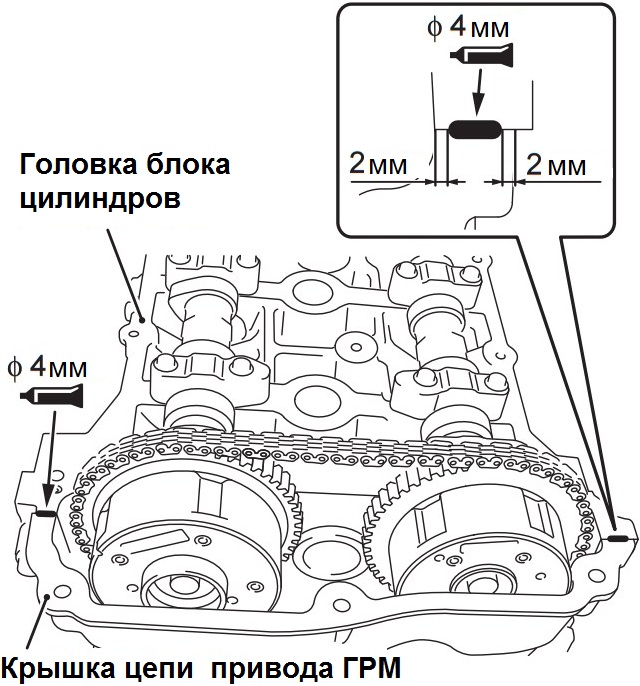

Правильность нанесения герметика на место стыка крышки цепи привода ГРМ и головки блока цилиндров двигателя 4B12 Peugeot 4007

10. Установите прокладку с крышкой головки блока цилиндров на место в течение 3 минут после нанесения герметика.

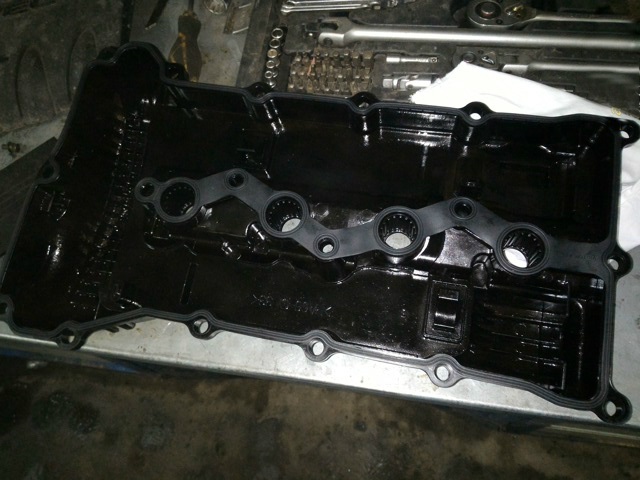

Установленная прокладка на крышку головки блока цилиндров двигателя 4B12 Peugeot 4007

11. Предварительно затяните болты крепления в последовательности, указанной на рисунке ниже. Момент затяжки равен 3,0 ± 1,0 Н·м.

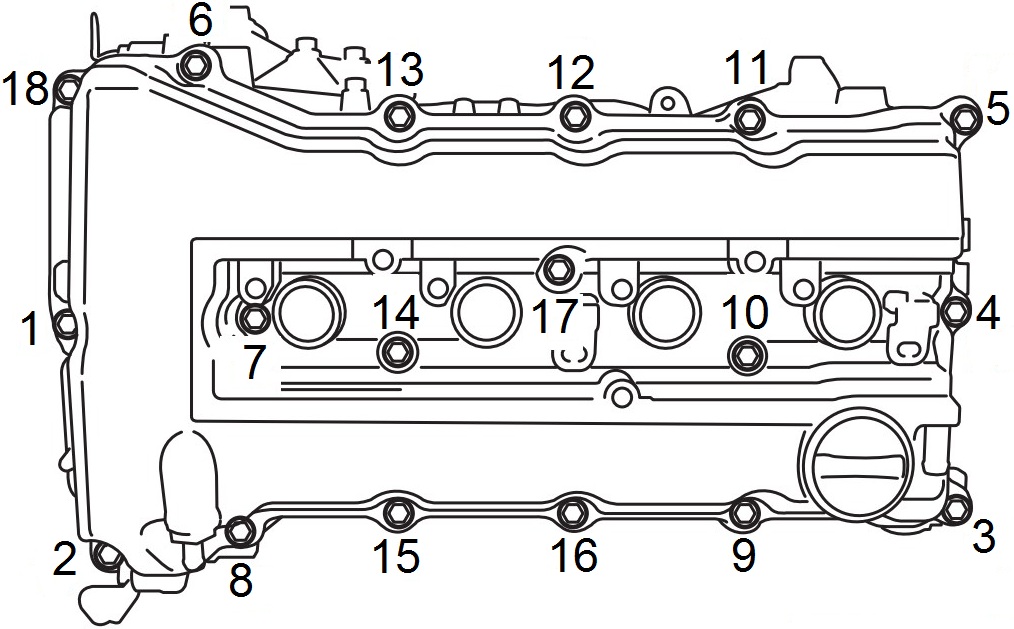

Последовательность затяжки болтов крепления крышки головки блока цилиндров двигателя 4B12 Peugeot 4007

12. Окончательно затяните болты номинальным моментом 5,0 ± 0,5 Н·м в последовательности, указанной на рисунке выше.

Примечание:

После установки крышки головки блока цилиндров подождите не менее двух часов перед заливкой масла и/или запуском двигателя.

13. Установите катушки зажигания в свечные колодцы и подсоедините к клапанной крышке шланги вентиляции картера.

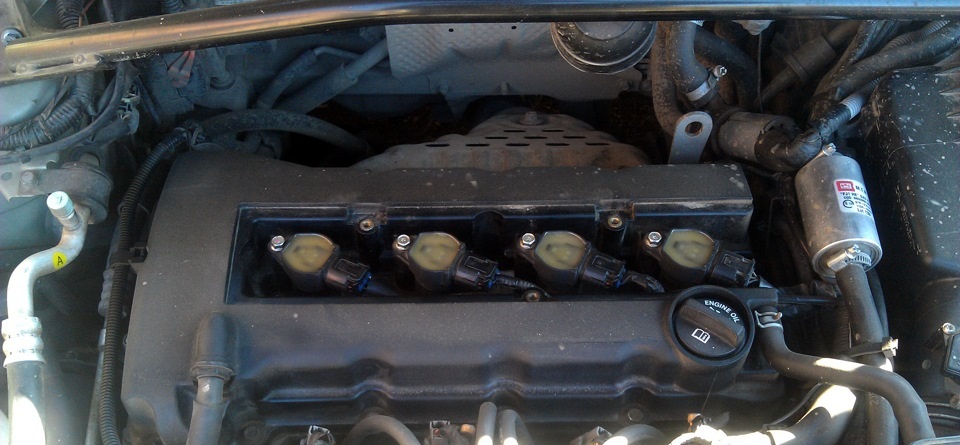

Установленные катушки зажигания в клапанную крышку двигателя 4B12 Peugeot 4007

14. Установите на место пластину клапанной крышки и декоративный кожух двигателя.

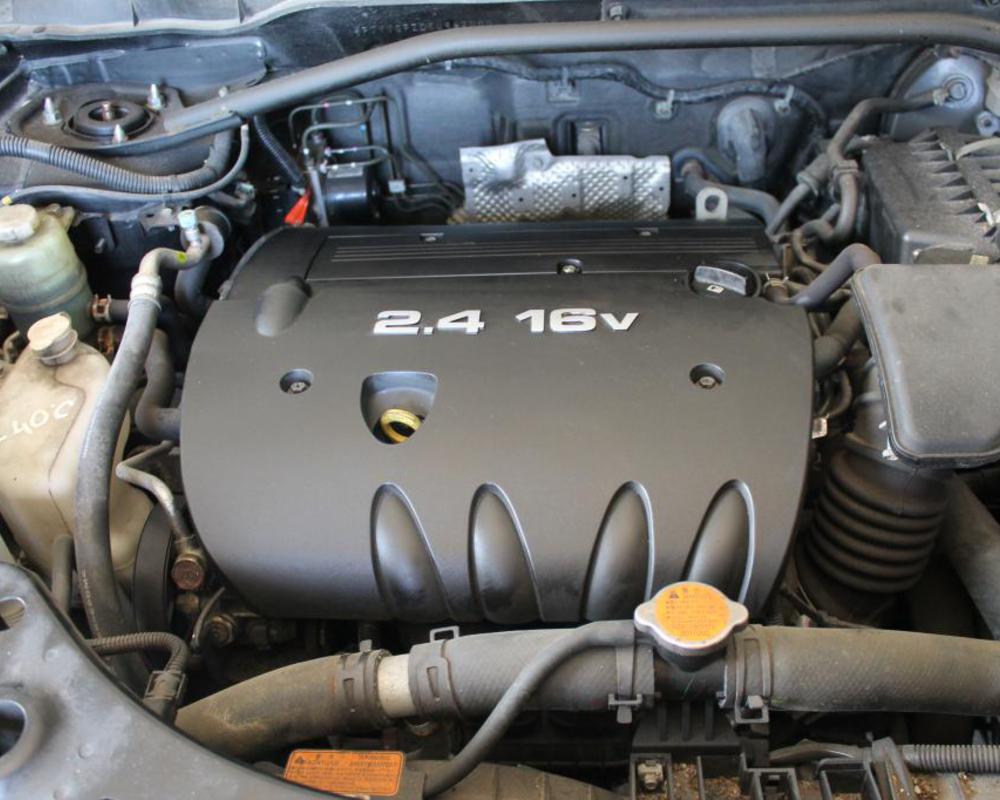

Двигатель 4B12 Peugeot 4007
