Замена рабочего цилиндра сцепления Honda Civic 2005 - 2011

Примечание:

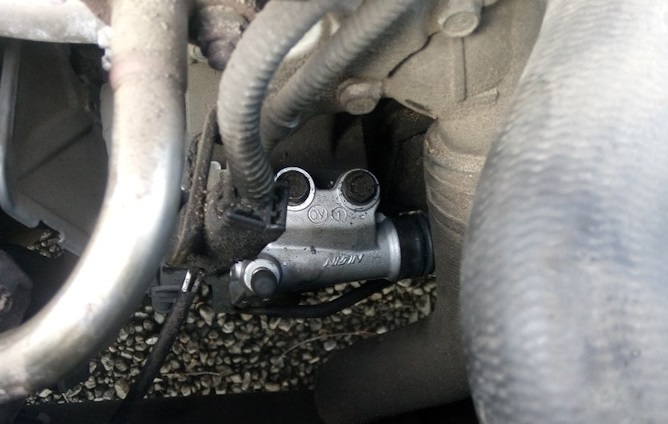

Рабочий цилиндр Хонда Цивик установлен на картере коробки передач. Шток рабочего цилиндра воздействует на свободное плечо вилки выключения сцепления, уплотненное в картере сцепления резиновым чехлом.

Замена рабочего цилиндра сцепления Хонда Цивик

1. Установите автомобиль на ровной горизонтальной площадке, и откройте капот.

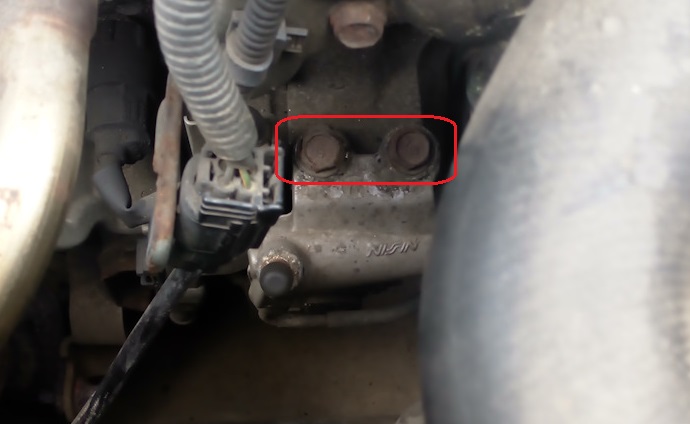

2. Выверните 2 болта крепления рабочего цилиндра к коробке передач.

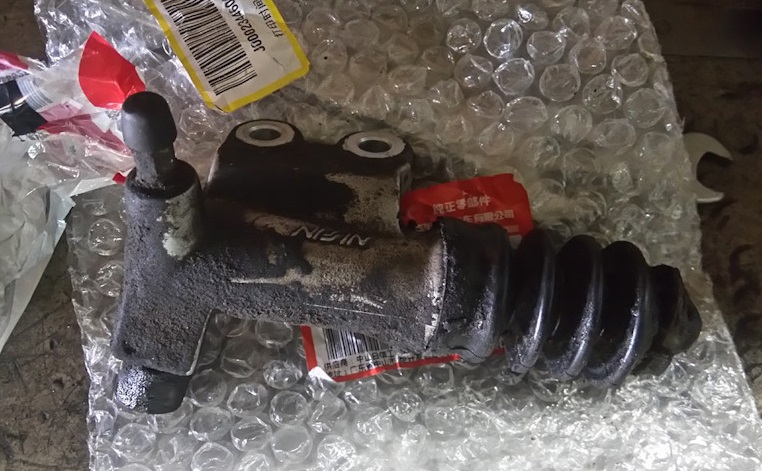

3. Снимите рабочий цилиндр сцепления Хонда Цивик.

Примечание:

При снятии рабочего цилиндра будьте аккуратны, чтобы не деформировать трубопровод гидропривода сцепления. Извлеките и отведите цилиндр в сторону на расстояние, необходимое и достаточное для доступа к креплению трубопровода гидропривода сцепления.

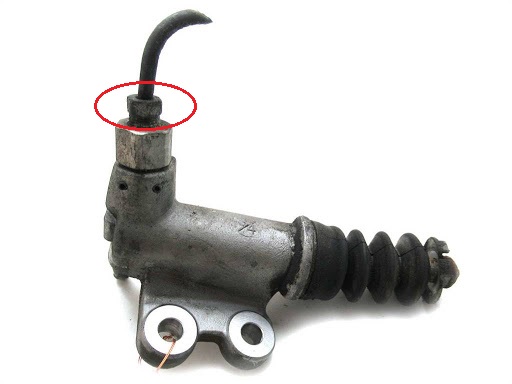

4. Специальным ключом на 10 мм отверните гайку крепления трубопровода.

5. Отсоедините трубопровод гидропривода от цилиндра сцепления.

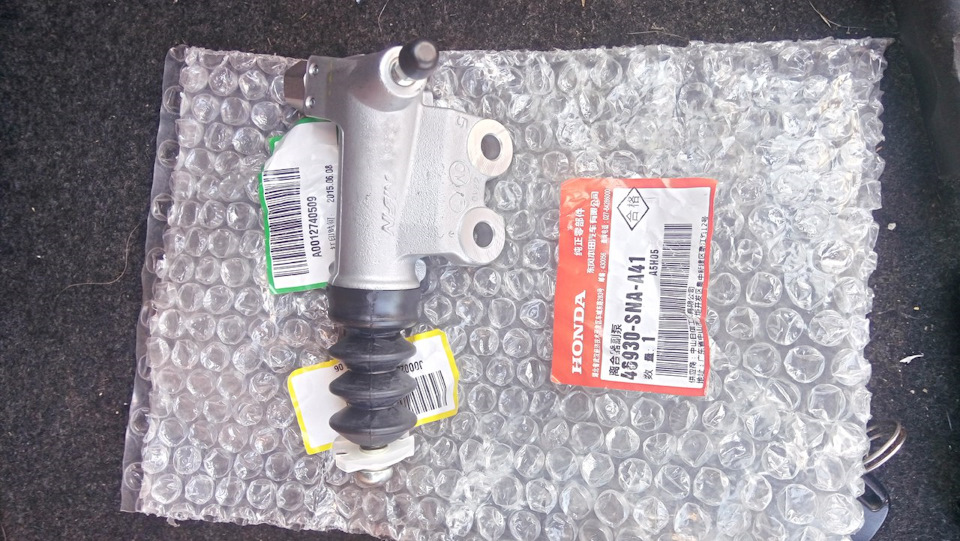

6. Замените рабочий цилиндр сцепления Хонда Цивик на новый.

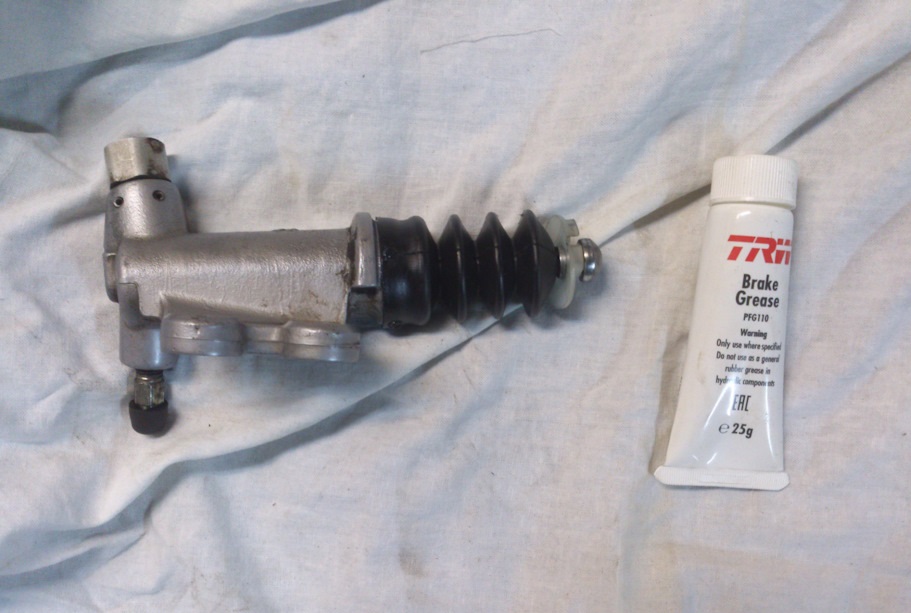

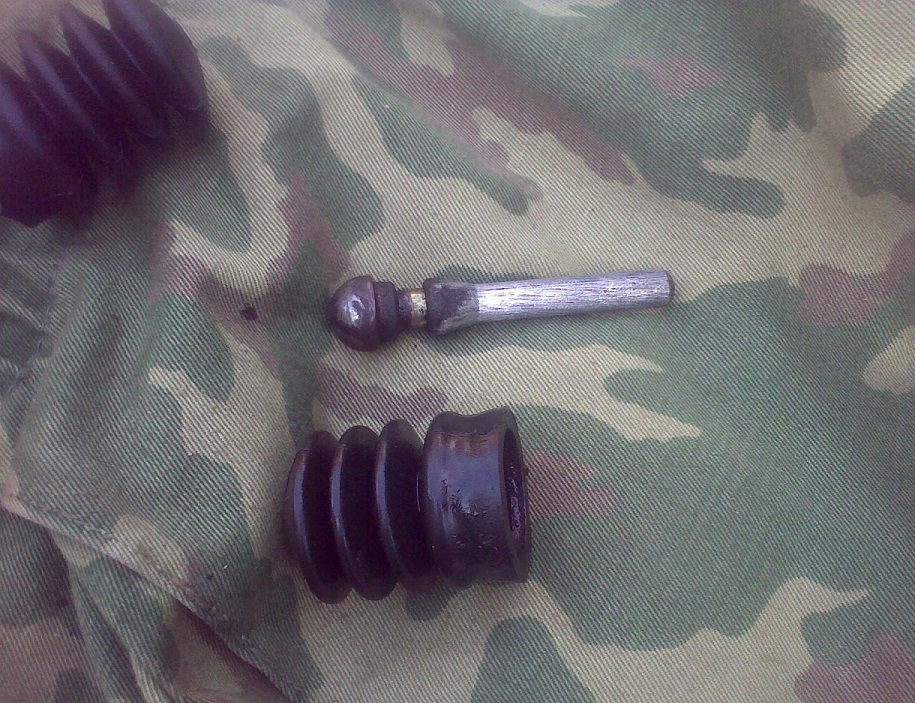

7. Оттяните защитный чехол, смажьте тормозной жидкостью защитный чехол и шток рабочего цилиндра.

8. Установите рабочий цилиндр Хонда Цивик и снятые детали в порядке, обратном снятию.

9. Нанесите графитную смазку на шток рабочего цилиндра и вилку выжимного подшипника.

10. Удалите воздух из гидропривода выключения сцепления.

Порядок прокачки сцепления Хонда Цивик

1. Поверните против часовой стрелки и открутите пробку бачка.

2. Проверьте уровень рабочей жидкости в бачке сцепления.

3. При необходимости доведите уровень до отметки «MAX».

4. Снимите защитный колпачок с клапана рабочего цилиндра сцепления.

5. Наденьте на клапан прозрачный шланг.

6. Опустите другой конец шланга в емкость с небольшим количеством свежей тормозной жидкости.

7. Попросите помощника нажать на педаль сцепления 4-5 раз с интервалом 2-3 с, а затем удерживать ее нажатой.

8. Ключом на 10 мм выверните клапан на 3/4 оборота.

9. Из шланга в емкость начнет вытекать жидкость с пузырьками воздуха.

10. Заверните клапан и попросите помощника отпустить педаль сцепления.

11. Прокачку повторяйте до тех пор, пока в банку не пойдет чистая жидкость без пузырьков воздуха.

Примечание:

Во время прокачки гидропривода сцепления на Хонда Сивик, периодически проверяйте уровень жидкости в бачке главного цилиндра привода выключения сцепления. Не допускайте падения уровня ниже отметки «MIN». Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять снова.

12. Заверните клапан и наденьте защитный колпачок.

13. Долейте жидкость в бачок гидропривода сцепления до отметки «MAX» и плотно заверните пробку.

Примечание:

Не используйте слитую жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда доливайте в систему, только новую жидкость той марки, которая была залита прежде.
