Замена сайлент-блока рычага балки задней подвески Lada Kalina 1117 2004 - 2013

Инструменты:

• Домкрат
• Опорные стойки
• Гаечный ключ рожковый 10 мм
• Гаечный ключ накидной прямой 19 мм (2 шт.)
• Балонный ключ
• Динамометрический ключ
• Чашечный съемник для подшипников ступиц колес

Детали и расходники:

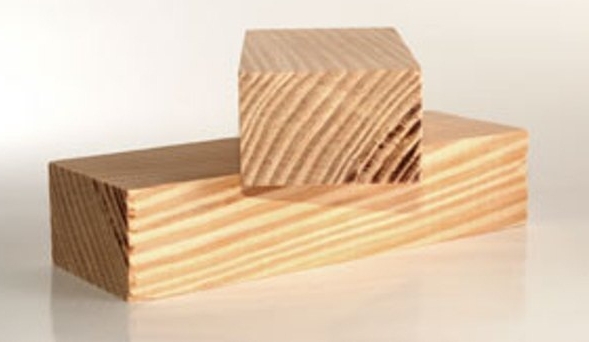

• Деревянный брусок
• Винт крепления голов­ки блока цилиндров
• Мыло
• Вода
• Ветошь
• Винт d=12 мм
• Отрезки труб по размеру сайлент-блока
• Сайлент-блок

Примечание:

Работу выполняем на эстакаде или смотровой канаве.

1. Вывешиваем заднюю часть автомо­биля.
Для удобства выполнения работы снимаем колесо.

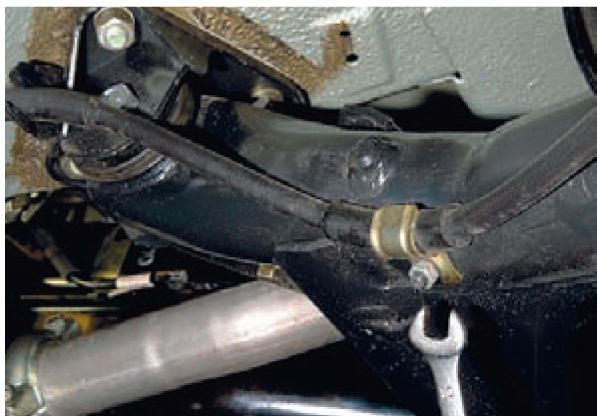

2. Ключом «на 10» отворачиваем гайку и отсоединяем трос стояночного тор­моза от балки задней подвески.

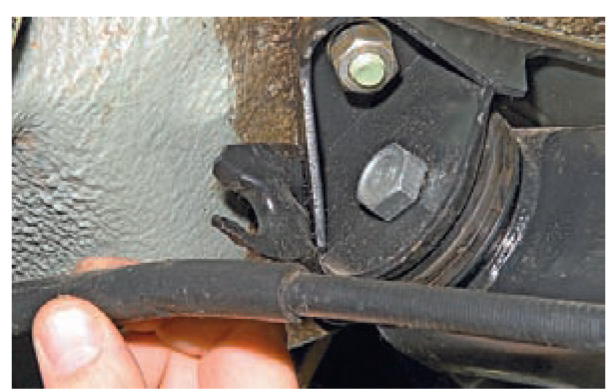

3. Выводим оболочку троса из дер­жателя на кронштейне крепле­ния балки задней подвески.

4. Накидным ключом «на 19» отво­рачиваем гайку, удерживая болт крепления рычага к кронштейну другим ключом того же размера и вынимаем болт.

5. Между кузовом и балкой вставляем деревянный брусок. При этом сле­дим, чтобы шланг тормозного меха­низма заднего колеса не был натянут.

6. Чашечным съемником для под­шипников ступиц колес или подходящими отрезками труб выпрессовываем сайлент-блок в сторону порога автомобиля. Болт съемника подшипников сту­пиц не проходит в отверстие сайлент-блока, поэтому заменяем его болтом или винтом d 12 мм (Подходит винт крепления голов­ки блока цилиндров).

7. Сайлент-блок выдавливаем в чаш­ку съемника.

8. Очищаем от грязи отверстие под сайлент-блок в рычаге.
Новый сайлент-блок и отверстие в балке смачиваем мыльным раст­вором.

9. Вставляем сайлент-блок в отвер­стие рычага и запрессовываем тем же съемником.

10. Опустив автомобиль на колеса, затя­гиваем гайку болта крепления рычага к кронштейну момен­том 67-82 Нм.

В статье не хватает:

• Качественных фото ремонта
