Замена сайлентблоков и шаровых опор рычагов передней подвески автомобиля Skoda Fabia 2002 - 2007

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Балонный ключ
  • Домкрат телескопический либо домкрат подкатной
  • Опоры под автомобиль
  • Гаечный ключ рожковый 17 мм
  • Гаечный ключ накидной изогнутый 19 мм
  • Гаечный ключ накидной изогнутый 18 мм
  • Гаечный ключ накидной изогнутый 16 мм
  • Гаечный ключ накидной изогнутый 13 мм
  • Молоток большой
  • Киянка деревянная
  • Тиски

Детали и расходники:

  • Шаровая опора левая (10410323A)
  • Шаровая опора правая (10410328A)
  • Сайлентблок рычага задний (10410125A)
  • Сайлентблок рычага передний (40338)
  • Втулка стабилизатора (40148)

Примечание:

Каталожные номера деталей, которые указаны выше, приведены для производителя VIKA. Их можно заменить оригинальными запчастями VAG, либо деталями других производителей.

1. Установите автомобиль на ровную поверхность над ямой.

2. Поддомкратьте автомобиль и снимите колесо, со стороны которого планируется замена деталей.

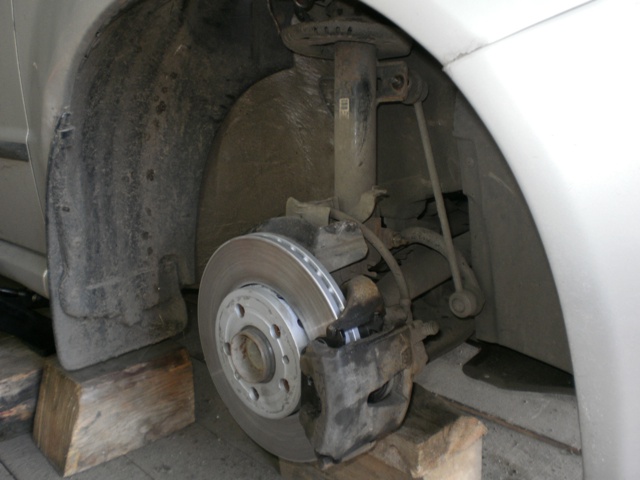

Часть передней подвески после снятия переднего колеса автомобиля Skoda Fabia I

Вид снизу на часть передней подвески после снятия переднего колеса автомобиля Skoda Fabia I

3. Открутите ключом на 17 гайку шаровой опоры.

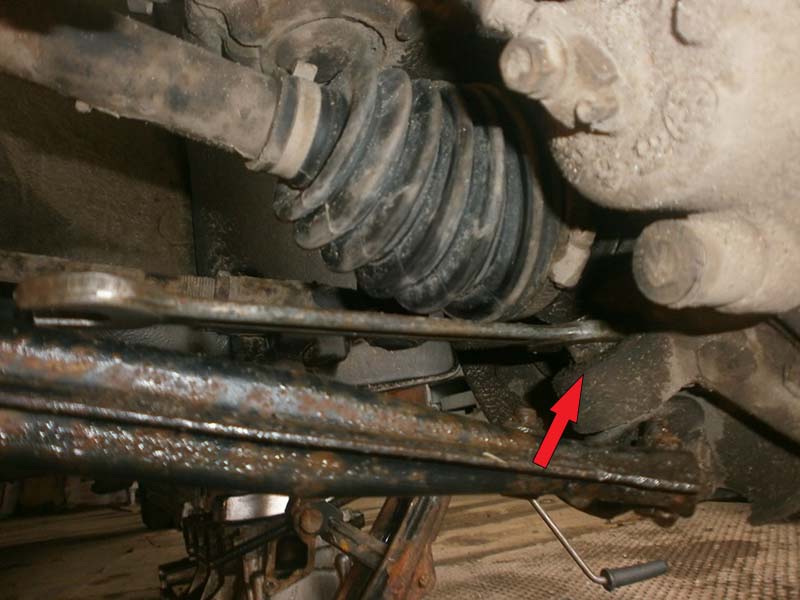

Откручивание гайки шаровой опоры передней подвески автомобиля Skoda Fabia I

4. Легкими ударами молотка по уху шаровой опоры, выбейте её.

Вытянутая шаровая опора передней подвески автомобиля Skoda Fabia I

5. Выкрутите ключом на 19 болт крепления рычага и сайлентблока.

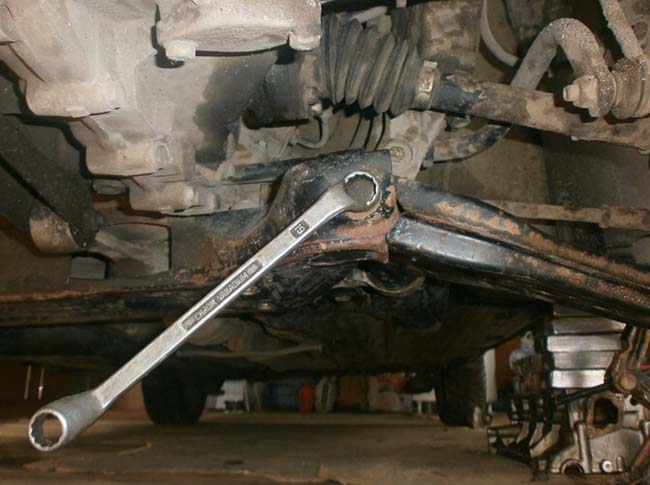

Выкручивание болта крепления рычага и сайлентблока передней подвески автомобиля Skoda Fabia I

6. Открутите ключом на 16 два болта крепления рычага к балке и ключом на 18 болт крепления рычага к кузову.

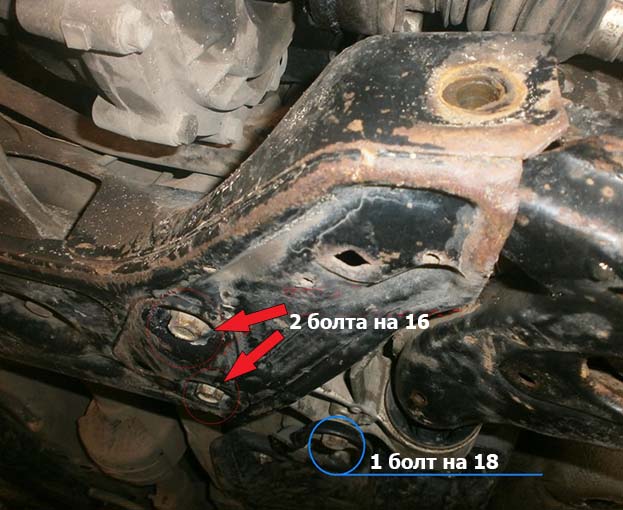

Откручивание болтов крепления рычага к балке и рычага к кузову автомобиля Skoda Fabia I

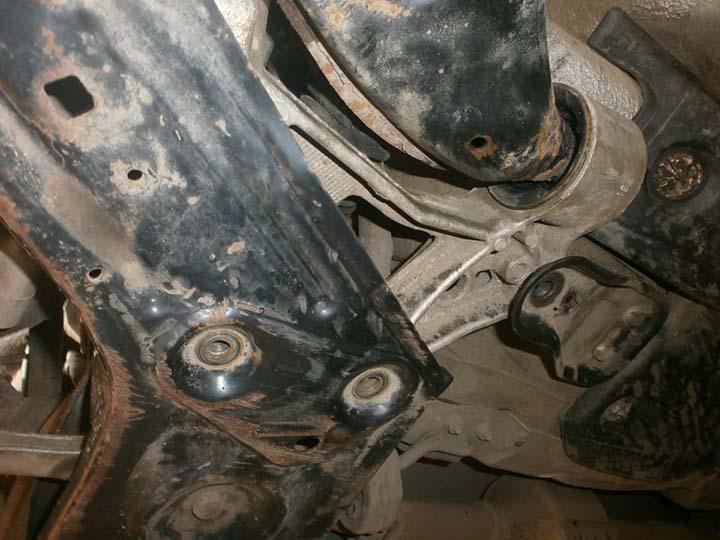

Рычаг с выкрученными болтами крепления передней подвески автомобиля Skoda Fabia I

7. Открутите два болта (ключ на 13) крепления стабилизатора и один болт (ключ на 18) крепления рычага к раме.

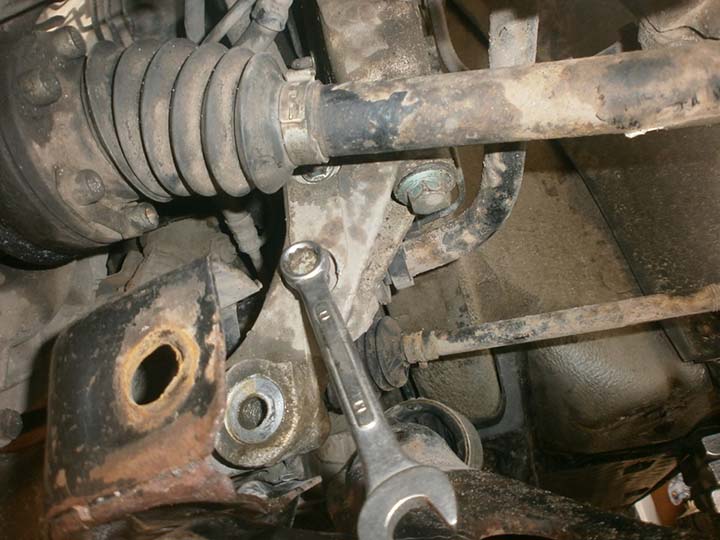

Откручивание болтов крепления стабилизатора и болта крепления рычага к раме передней подвески автомобиля Skoda Fabia I

8. Вытяните рычаг в сборе.

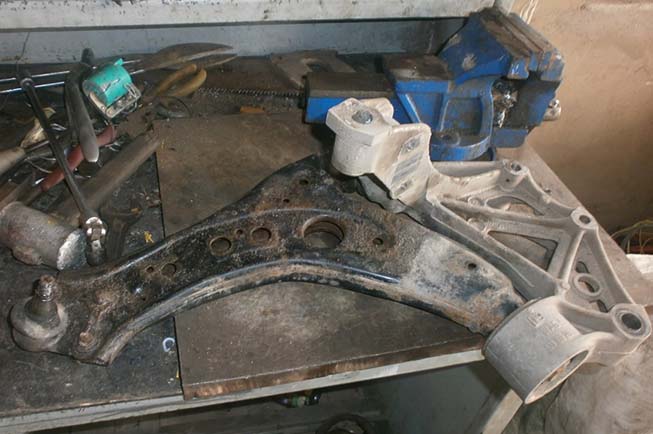

Рычаг передней подвески автомобиля Skoda Fabia I

9. Далее, для спрессовки и запрессовки сайлентблоков, их можно отвезти в сервис, либо провести эту операцию самостоятельно.

10. Если необходимо заменить шаровые опоры, то нужно снять их с рычага их. Шаровая опора крепится тремя болтами на 13 к рычагу.

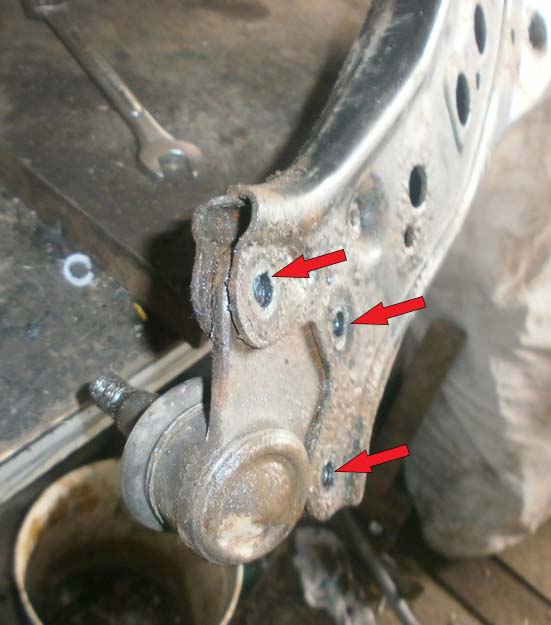

Места крепления шаровой опоры к рычагу передней подвески автомобиля Skoda Fabia I

Шаровая опора автомобиля Skoda Fabia I

11. Когда рычаг снят, разъедините его на две части. Выколоткой выбейте задний (большой) сайлентблок из дюралевой оправки.

Разъединенный рычаг передней подвески автомобиля Skoda Fabia I

12. Затем, лучше всего в тисках, спрессуйте передний и задний сайлентблоки. Подставьте с одной стороны подходящего диаметра оправку, а с другой – то чем будет давить на сайлентблок.

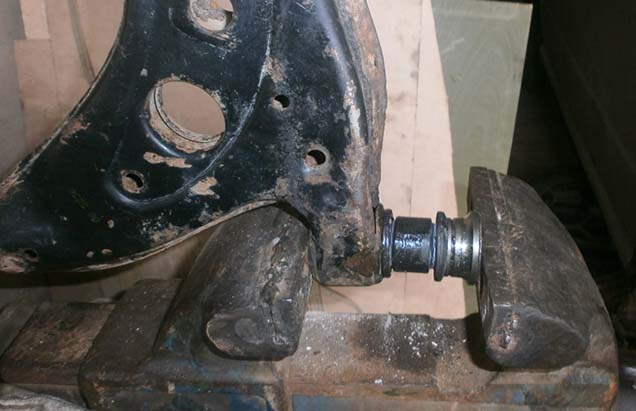

Спрессовывание переднего сайлентблока передней подвески автомобиля Skoda Fabia I

Спрессовывание заднего сайлентблока передней подвески автомобиля Skoda Fabia I

13. Собирите обе части рычага вместе и установите новые шаровые опоры.

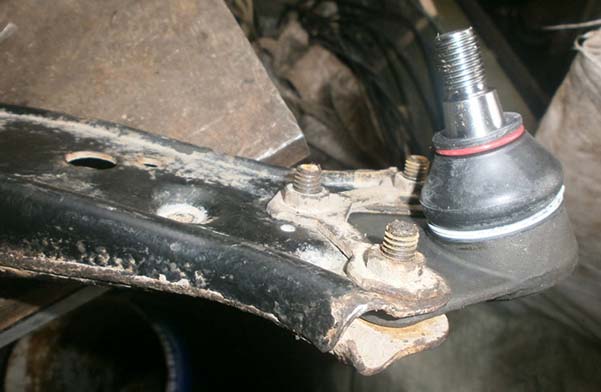

Новая шаровая опора закрепленная на рычаге передней подвески автомобиля Skoda Fabia I

14. Установите все на автомобиль в обратной последовательности. Гайку крепления сайлентблока затягивайте на опущенной машине и желательно под нагрузкой.
