Замена сальника шлицевого соединения вала и фланца муфты Chevrolet Niva

Инструменты:

• Отвертка плоская средняя
• Молоток малый
• Зубило
• Индикатор радиальных зазоров

Детали и расходники:

• Сальник шлицевого соединения вала
• Фланец муфты
• Фиол-1 или Фиол-2 У
• Ветошь

Примечание:

Замену сальника проводим при потере им уплотняющих свойств — выдавливании из-под него смазки шлицевого соединения.

1. Снимаем промежуточный вал, как описано здесь.

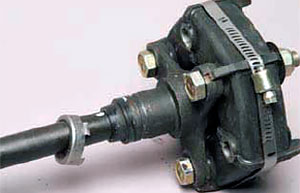

2. Помечаем расположение фланца муфты относительно вала.

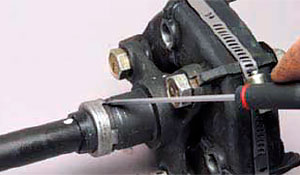

3. Отверткой отгибаем четыре лепестка обоймы сальника.

4. Сдвигаем обойму по валу.

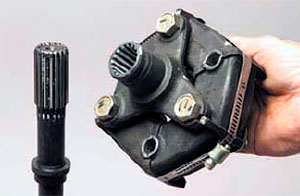

5. Снимаем с вала фланец в сборе с муфтой.

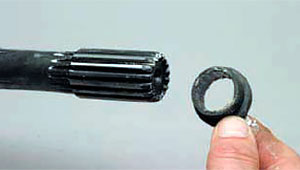

6. Снимаем с вала сальник.

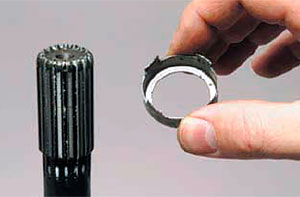

7. Обойму сальника снимаем с вала только для ее замены.

8. Перед установкой сальника очищаем шлицы вала и фланца муфты от старой смазки и загрязнений.

9. Проверяем зазор в шлицевом соединении индикатором. Предельно допустимый окружной зазор по среднему диаметру шлиц составляет 0,30 мм. В случае превышения предельного зазора необходимо заменить вал и фланец муфты или промежуточный вал в сборе.

10. Перед установкой на вал фланца муфты равномерно наносим на шлицы вала и фланца 3–4 г смазки Фиол-1 или Фиол-2 У. Сборку проводим в обратной последовательности, ориентируя фланец муфты относительно вала по нанесенным меткам.
