Замена сальников промежуточного вала в раздатке (правый шрус) Hyundai ix35

Инструменты:

  • Балонный ключ
  • Противооткатный упор (башмак)
  • Опорные стойки
  • Домкрат винтовой
  • Вороток под торцевую насадку 3/4"
  • Насадка на вороток на 17 мм
  • Насадка на вороток 32 мм
  • Насадка на вороток 14 мм
  • Гаечный ключ накидной прямой 17 мм
  • Гаечный ключ накидной прямой 14 мм
  • Удлинителя для воротка (4 шт.)
  • Труба для воротка
  • Отвертка плоская большая
  • Монтажная лопатка
  • Молоток большой
  • Зубило
  • Бруски 50х50 мм

Детали и расходники:

  • Сальник правый (47352-39300)
  • Пыльник правого сальника (47318-39300)
  • Гайка ступицы (49551-3S000)
  • Длинный брусок / длинная труба
  • Смазка для шлицов (Mobil 222 для раздатки и АКПП)

Смазка для шлицов и сальника промежуточного вала на автомобиле Hyundai ix35

Примечание:

В этой статье описано как произвести замену сальника правого привода на Хендай ix35.

Замену сальника удобнее выполнять на яме. Эту процедуру можно проводить раз в 40 тыс. км. пробега.

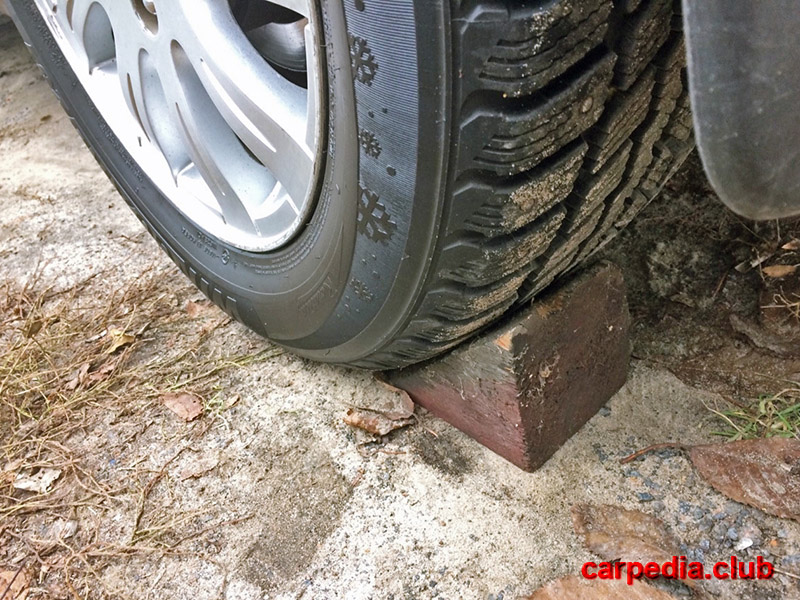

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р»), затормозите автомобиль стояночным тормозом и установите противооткатные упоры «башмаки» под задние колеса.

Установить противооткатные упоры «башмаки» на автомобиле Hyundai ix35

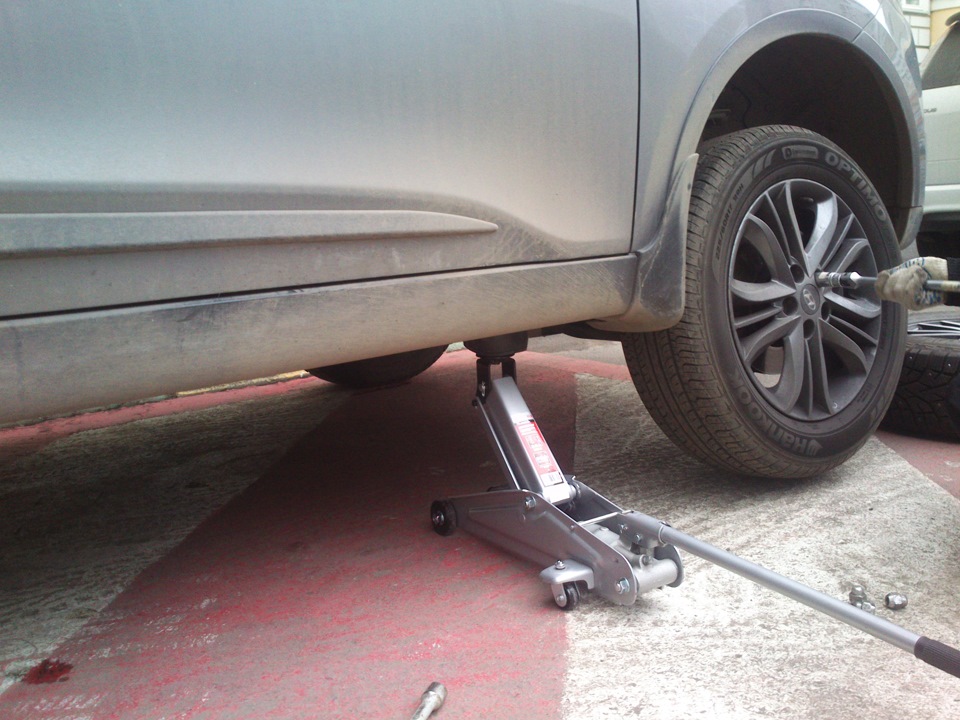

2. Ослабьте затяжку гаек крепления правого колеса, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры и снимите правое колесо.

Поддомкратить правое колесо на автомобиле Hyundai ix35

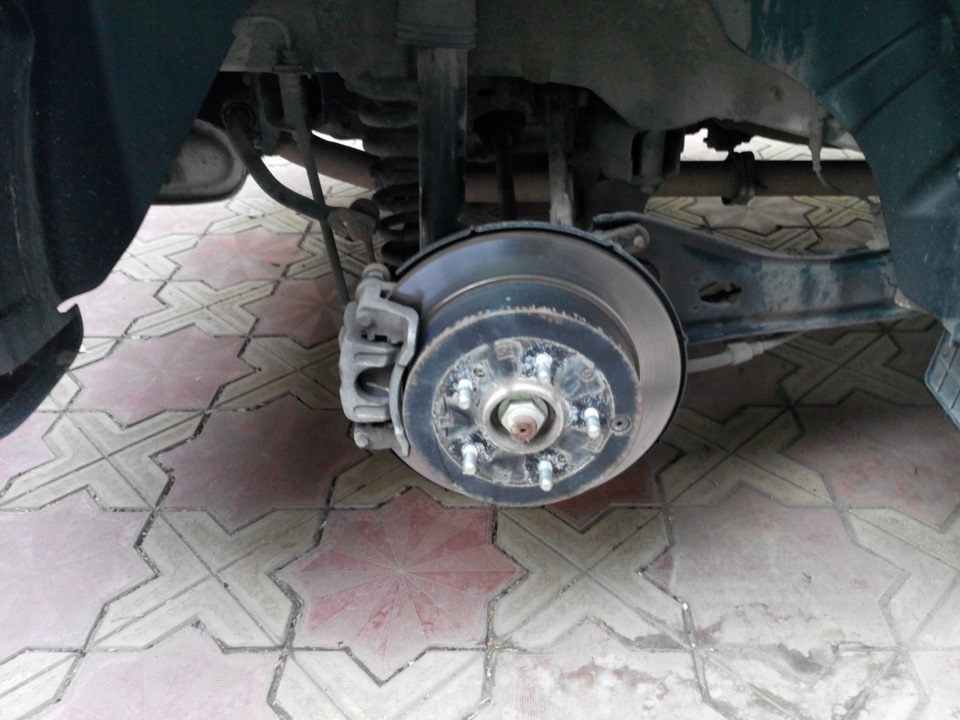

Снять правое колесо на автомобиле Hyundai ix35

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

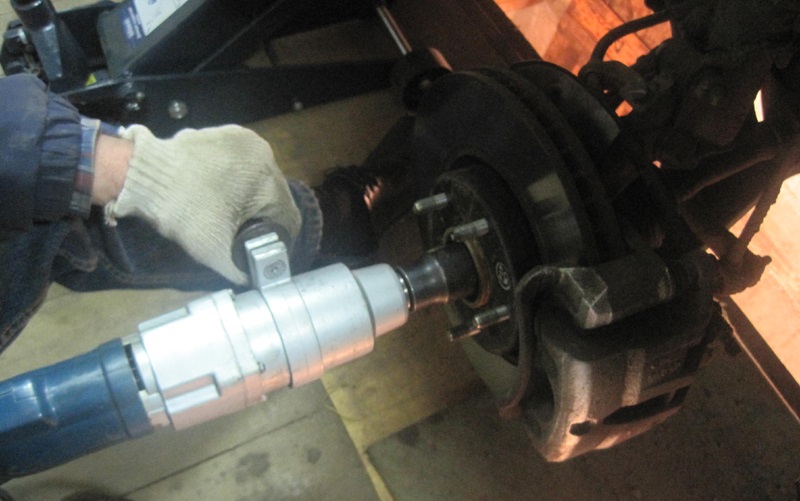

3. Открутите ступичную гайку (можно использовать торцевой ключ с трубой, а педаль тормоза зафиксировать длинным бруском или трубой).

Открутить переднюю ступичную гайку на автомобиле Hyundai ix35

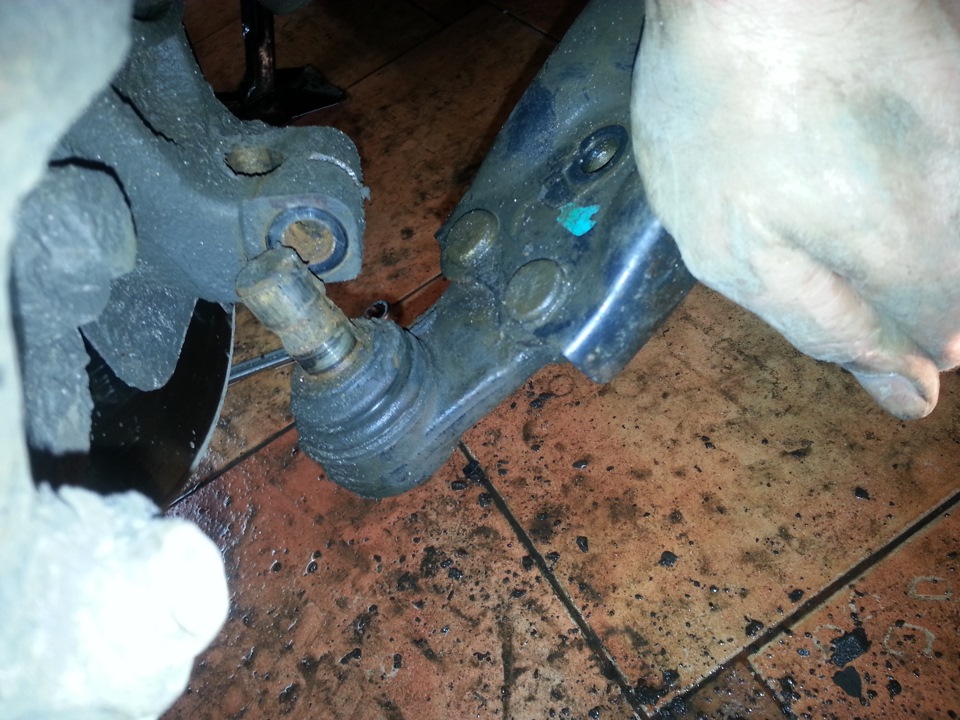

3. Отожмите шаровую опору от поворотного кулака, как описано в этой статье.

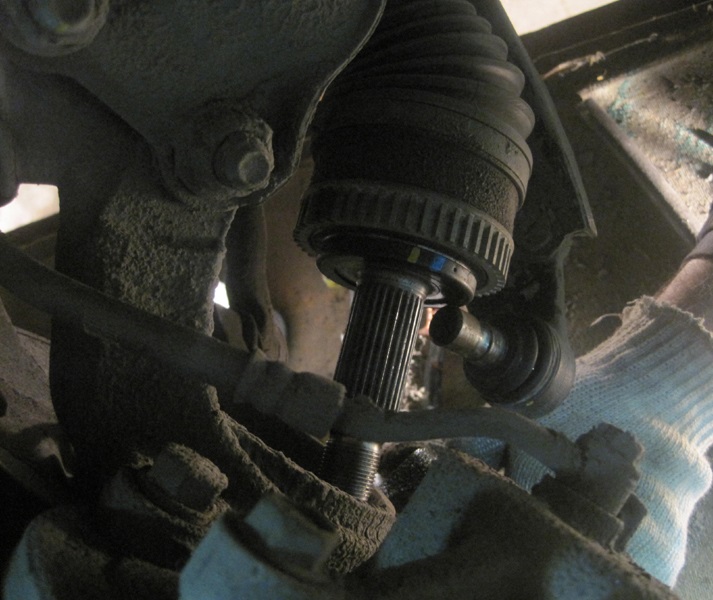

Извлечь шаровую от поворотного кулака на автомобиле Hyundai ix35

4. Извлеките ШРУС из ступицы.

Снять переднюю ступицу с ШРУСа на автомобиле Hyundai ix35

Примечание:

ШРУС сидит в ступице на сухую, без смазки. Через 100 тыс. км. его можно будет вынимать только прессом.

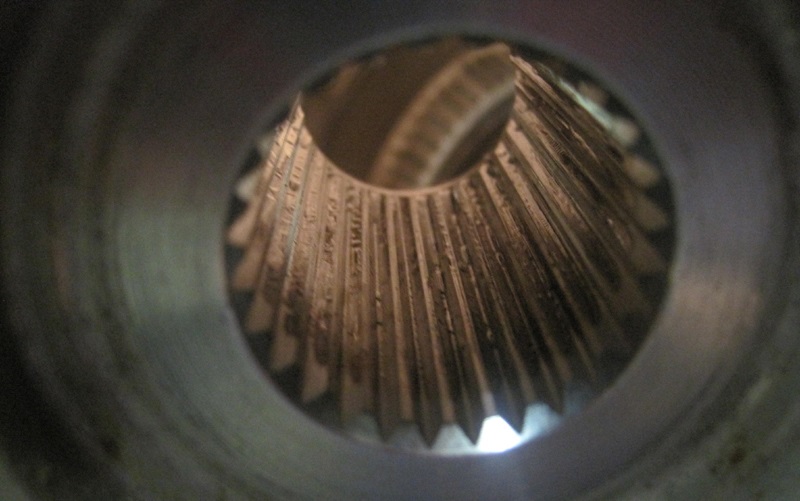

Отсутствие смазки в передней ступице на автомобиле Hyundai ix35

Шлицы ступицы.

5. Сдёрните ШРУС (1) с промежуточного вала (2) (для наглядности показано на снятом ШРУСе и промежуточном вале).

Извлечь шрус с промежуточного вала на автомобиле Hyundai ix35

6. Головкой на 14 мм открутите три болта, которые крепят опору промежуточного вала к двигателю.

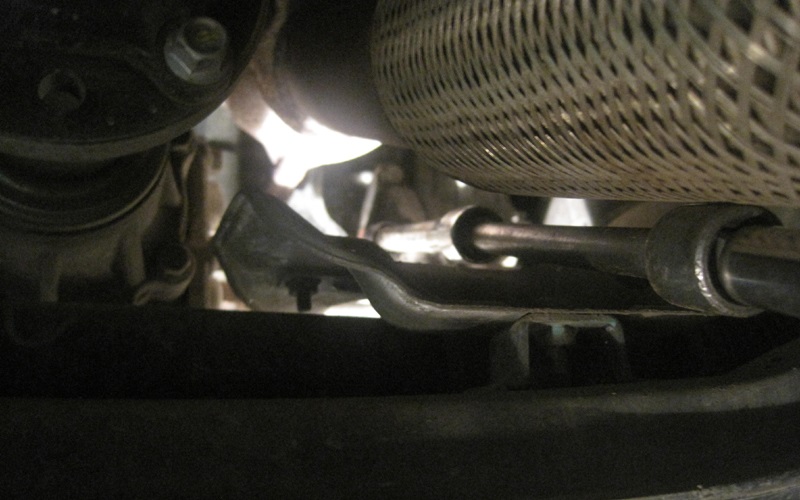

Открутить опору промежуточного вала на автомобиле Hyundai ix35

Примечание:

Делать это лучше через подрамник, используя набор удлинителей.

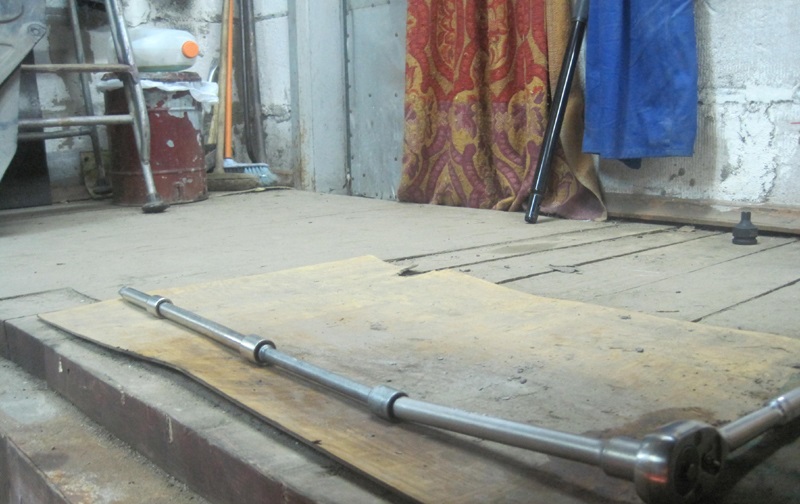

Ключ для отворачивания опоры промежуточного вала на автомобиле Hyundai ix35

Ключ для отворачивания опоры промежуточного вала.

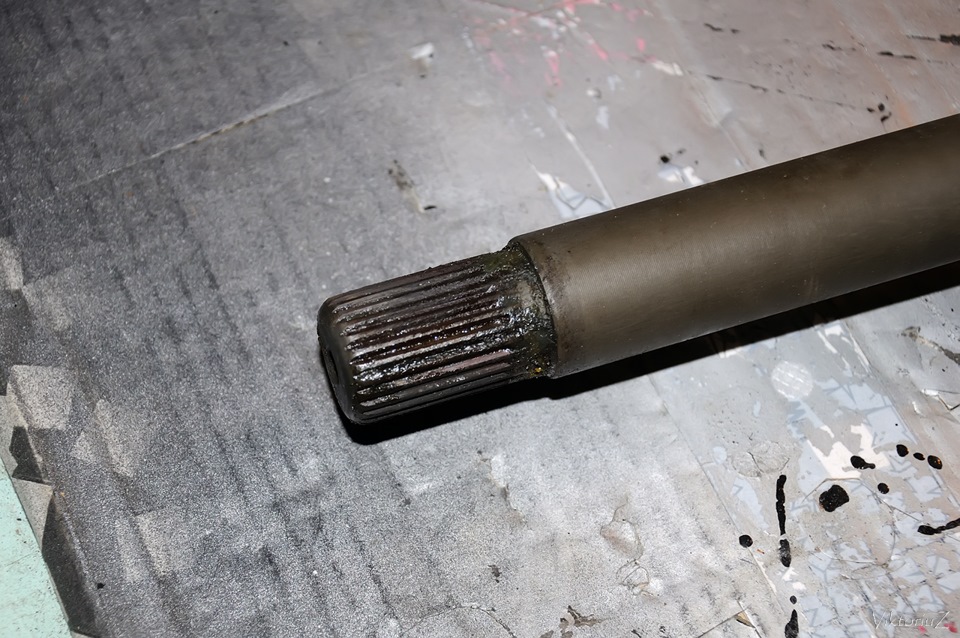

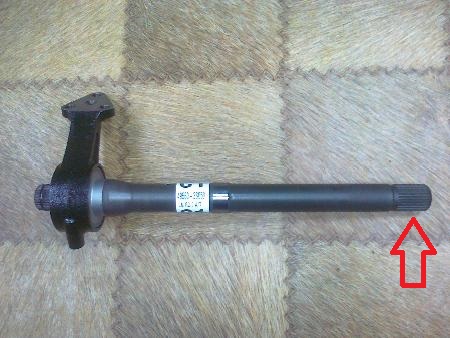

7. Извлеките промежуточный вал из раздатки. Как видим, на шлицах со стороны раздатки есть смазка, выработки нет и это хорошо.

Промежуточный вал на автомобиле Hyundai ix35

Смазка на шлицах промежуточного вала со стороны раздатки на автомобиле Hyundai ix35

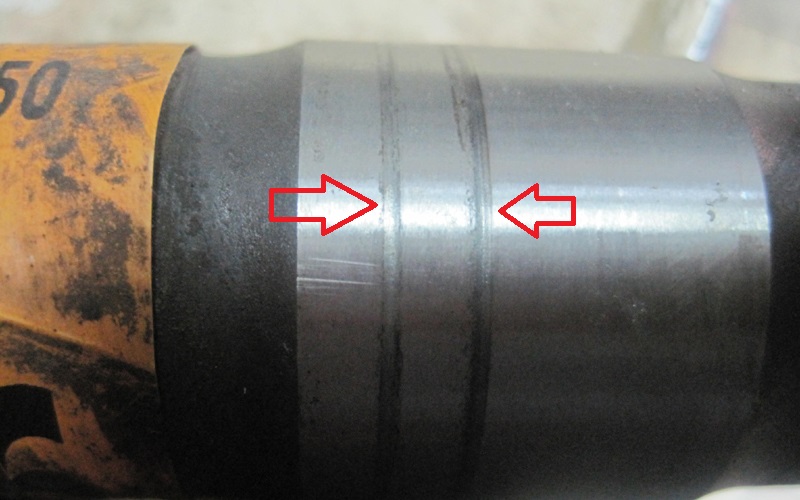

8. В местах выхода промежуточного вала из радкатки вы можете увидеть начало выработки, как на фото.

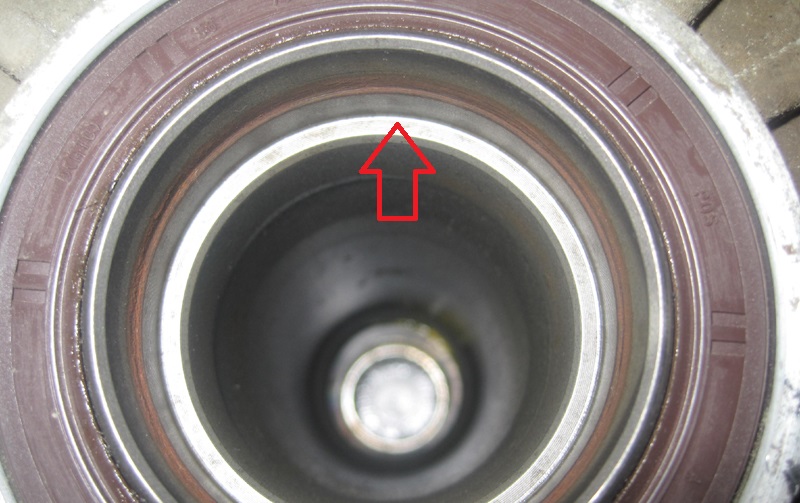

Начало выработки промежуточного вала на автомобиле Hyundai ix35

Примечание:

Это остатки резины от сальника. Как только она сотрется, вал будет "полировать" уплотнительная пружинка сальника.

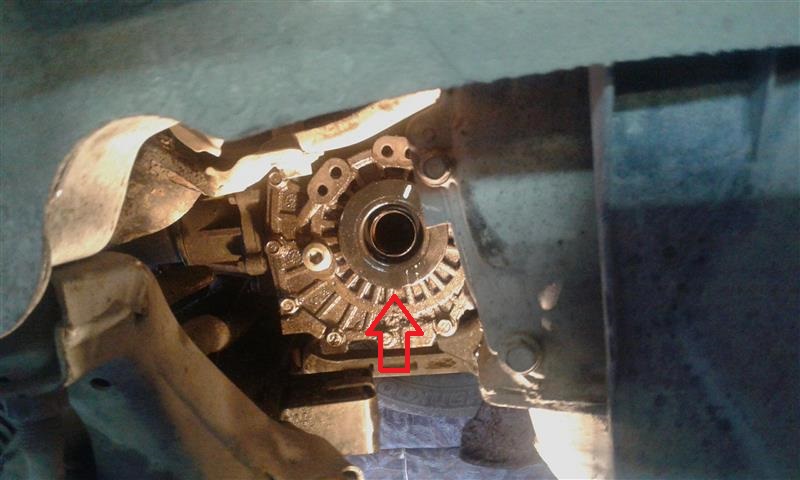

9. Подденьте плоской отверткой и снимите металлический пыльник (пыльник сидит плотно), чтобы добраться до сальника.

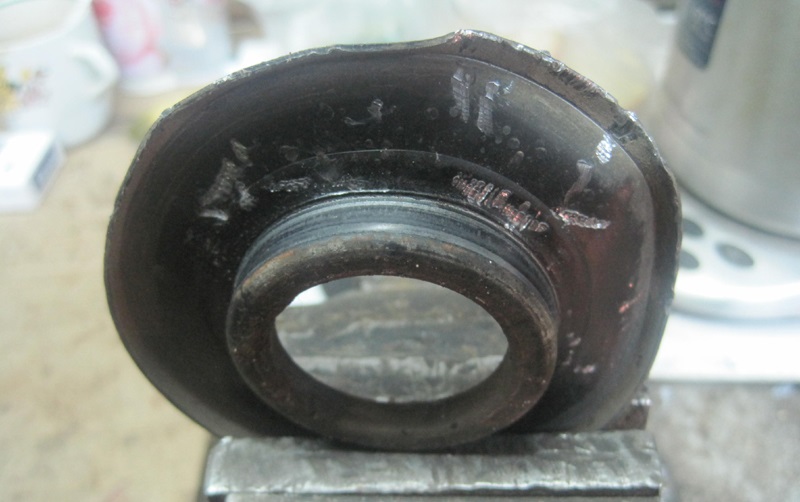

Расположение пыльника раздатки на автомобиле Hyundai ix35

Пыльник раздатки на автомобиле Hyundai ix35

Металлический пыльник раздатки на Хендай ix35.

Примечание:

Пыльник одноразовый и после снятия его нужно заменить.

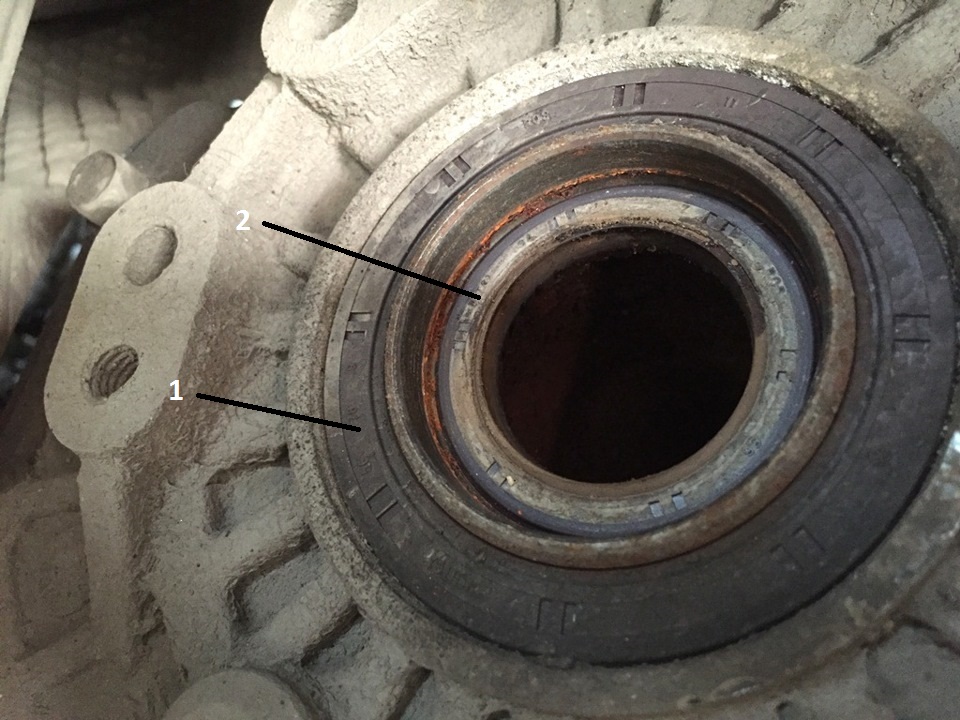

10. Внешний - сальник наружного вала (1). Внутренний - сальник промежуточного вала (2), он нам и нужен.

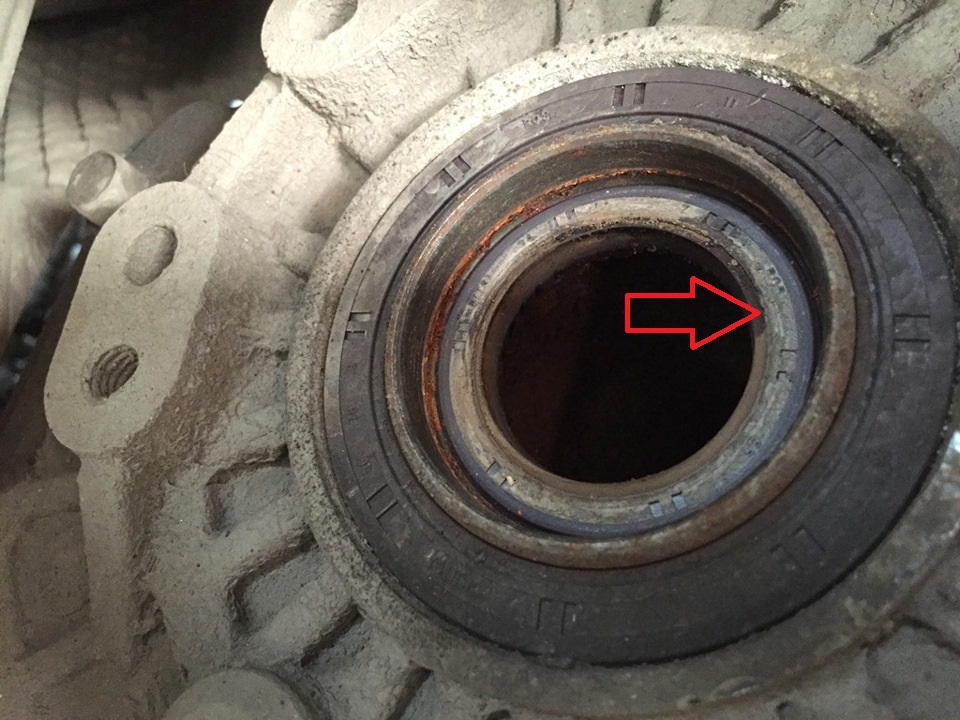

Расположение сальников раздатки на автомобиле Hyundai ix35

11. Подденьте отверткой и снимите внутренний сальник.

Извлечь сальник промежуточного вала на автомобиле Hyundai ix35

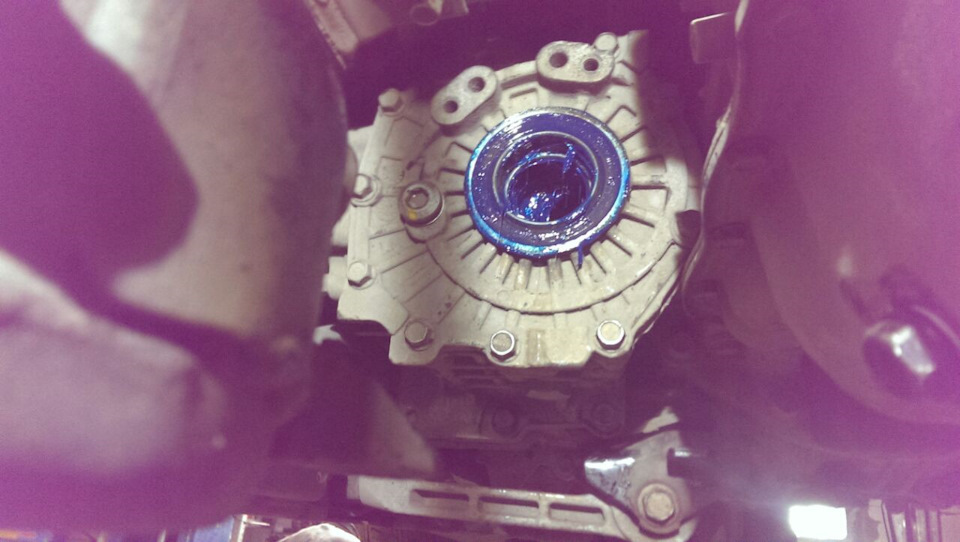

12. Зачистите посадочное место, смажьте и запрессуйте оправкой новый сальник (в качестве оправки головка на 32 мм или старый сальник).

Зачистить посадочное место сальника промежуточного вала на автомобиле Hyundai ix35

Смазать сальник промежуточного вала на автомобиле Hyudnai ix35

Установленный сальник промежуточного вала на Хендай ix35.

13. Смажьте все шлицевые соединения. Установите все снятые детали в порядке, обратном снятию.

Примечание:

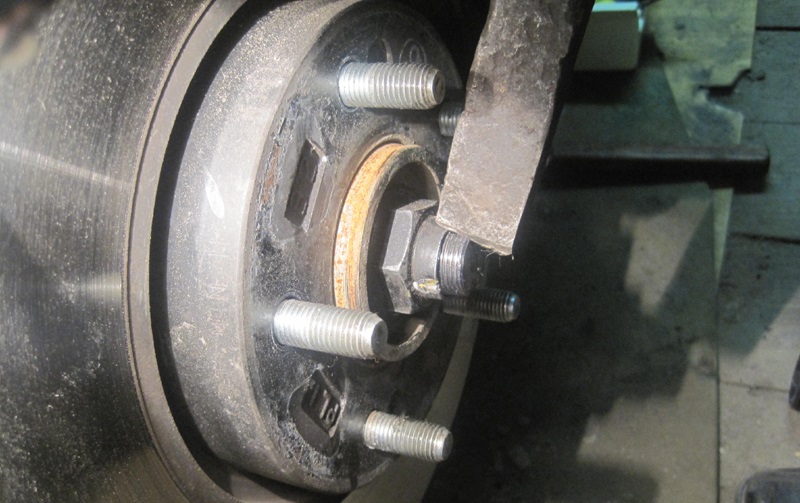

Установите новую гайку ступицы и накерните её. Не забудьте поставить шплинт в шаровую опору.

Накерните переднюю гайку ступицы на автомобиле Hyundai ix35

Накернить гайку ступицы.
