Замена сальников распределительных валов двигателя 6B31 Mitsubishi Outlander XL 2007 - 2012

Инструменты:

• Домкрат винтовой
• Балонный ключ
• Опора регулируемая (или подъемное устройство)
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Шестигранный ключ на 8 мм
• Ключ трещоточный
• Удлинитель (с карданчиком)
• Головка на 10 мм
• Головка на 12 мм
• Головка на 14 мм (выпуск до 06.2008)
• Головка на 17 мм
• Гаечный ключ накидной прямой на 17 мм
• Гаечный ключ накидной изогнутый на 19 мм
• Динамометрический ключ
• Маркер
• Шестигранный спецключ для фиксации натяжного механизма (или штифт)
• Шестигранный спецключ для фиксации натяжного механизма (или штифт d=2 мм)
• Инструмент для фиксации шкива распределительного вала (вильчатый держатель MB990767 и спецболты и MD998719)
• Инструмент для запрессовки сальника (оправка MD998713 и проставка MD998777)
• Нож (выпуск с 07.2008)
• Вороток под торцевую насадку
• Насадка на вороток на 22 мм
• Противооткатный упор (башмак)
• Тиски слесарные
• Штангенциркуль

Детали и расходники:

• Сальник распределительного вала 1055A366 - 2 шт.

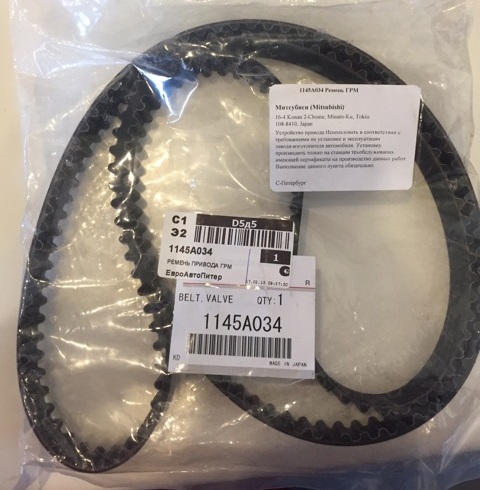

• Ремень привода газораспределительного механизма 1145A034 (при необходимости)

• Натяжитель ремня привода газораспределительного механизма 1145A055 (при необходимости)
• Натяжной ролик ремня привода газораспределительного механизма 1145A042 (при необходимости)
• Промежуточный ролик ремня привода газораспределительного механизма 1145A026 (при необходимости)
• Ремень привода насоса гидроусилителя рулевого управления 4451A083 (выпуск до 06.2008, при необходимости)
• Ремень привода насоса гидроусилителя рулевого управления (4451A083) с приспособлением для установки ремня 4451A086 (выпуск с 07.2008, при необходимости)
• Шкив коленчатого вала 1104A044 (при необходимости)
• Деревянный брусок (при необходимости)
• Очиститель (или растворитель)
• Моторное масло
• Ветошь

Примечание:

Если обнаружена течь сальника распредвала, немедленно замените сальник, так как масло очень губительно влияет на детали с резиновой составляющей (ремень ГРМ и т.п.).
Работы по замене сальника распределительного вала правой и левой головки блока цилиндров аналогичны.

1. Перед тем, как поменять сальник распредвала, снимите ремень привода газораспределительного механизма, как это описано здесь.

Примечание:

Если при выполнении ремонтных работ ремень привода газораспределительного механизма снимается не для замены, то пометьте стрелкой направление движения ремня при работе двигателя.​

2. Зафиксируйте шкив распределительного вала Митсубиси Аутлендер ХЛ от проворота с помощью специального инструмента (вильчатого держателя и спецболтов, к.н. соответственно MB990767 и MD998719). Отверните болт крепления шкива распределительного вала.

3. Снимите шкив распределительного вала.

4. Выверните винт крепления промежуточного ролика и снимите его.

5. Головкой на 10 мм выверните четыре болта крепления задней крышки ремня привода газораспределительного механизма и снимите ее. Размещение болтов крепления задней крышки ремня привода ГРМ показано на рисунке ниже.

6. Разрежьте часть рабочей кромки сальника распределительного вала. Обмотайте наконечник отвертки тканью, вставьте ее в разрез сальника и извлеките его (размещение сальника для наглядности показано на снятой головке блока).

Примечание:

Будьте осторожны, не повредите распределительный вал.

7. ​Очистите головку блока цилиндров в области хвостовика распределительного вала от отложений.

8. Нанесите небольшое количество моторного масла на рабочую кромку сальника по всей его окружности.

9. В Аутлендер сальники распределительных валов устанавливаются с помощью специального инструмента (оправка MD998713 с проставкой MD998777). Запрессуйте новый сальник в посадочное место каждой головки блока цилиндров.

10. Установите шкивы распределительных валов, затянув болты их крепления номинальным моментом 90 ± 10 Н·м.

11. Затем установите все снятые детали в порядке, обратном снятию.
