Замена салонных фильтров системы отопления и кондиционирования Daewoo Nexia N150

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая средняя
  • Отвертка плоская малая
  • Пылесос

Детали и расходники:

  • Салонный фильтр круглый (9.7.199 - TSN, круглый угольный фильтр; код 9.7.110 - TSN, круглый неугольный фильтр; код 28828822 - GM, круглый неугольный фильтр)

Салонный фильтр круглый угольный 9.7.199 TSN для Daewoo Nexia N150

  • Прямоугольный салонный фильтр NF-6185 (угольный вариант NF-6185с)

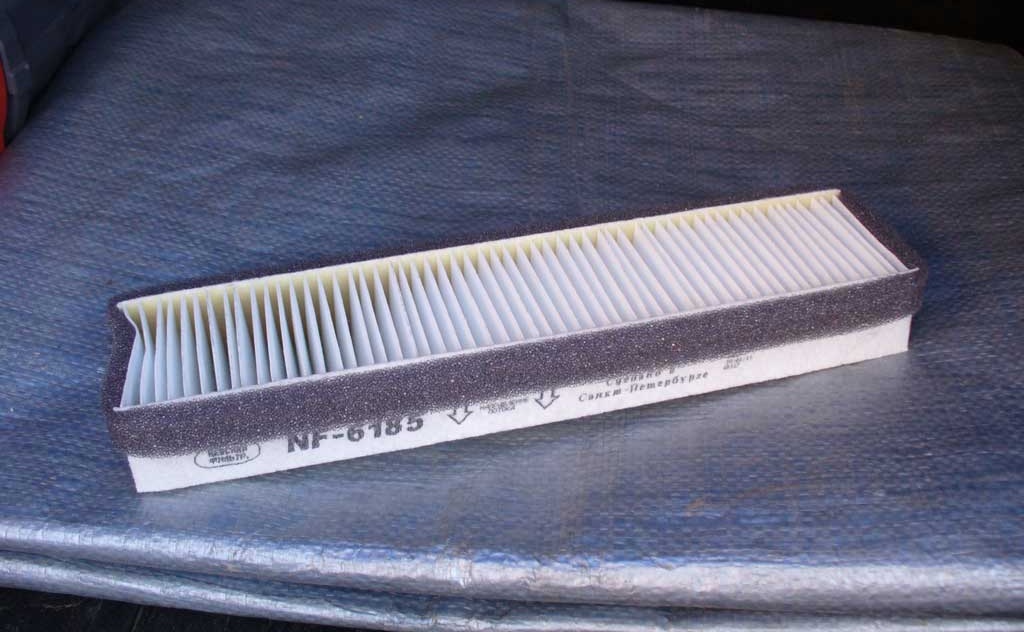

Прямоугольный салонный фильтр NF6185 для Daewoo Nexia N150

Примечание:

Периодическая замена салонного фильтра Нексия необходима для обеспечения притока чистого воздуха в салон автомобиля.

1. Установите щетки стеклоочистителя в вертикальное положение, чтобы было легче снять облицовку ветрового стекла.

Установка в вертикальное положение щеток стеклоочистителя ветрового стекла Daewoo Nexia N150

2. Снимите два декоративных колпачка, поддев плоской отверткой, и отвинтите три самореза для снятия правой облицовки ветрового стекла.

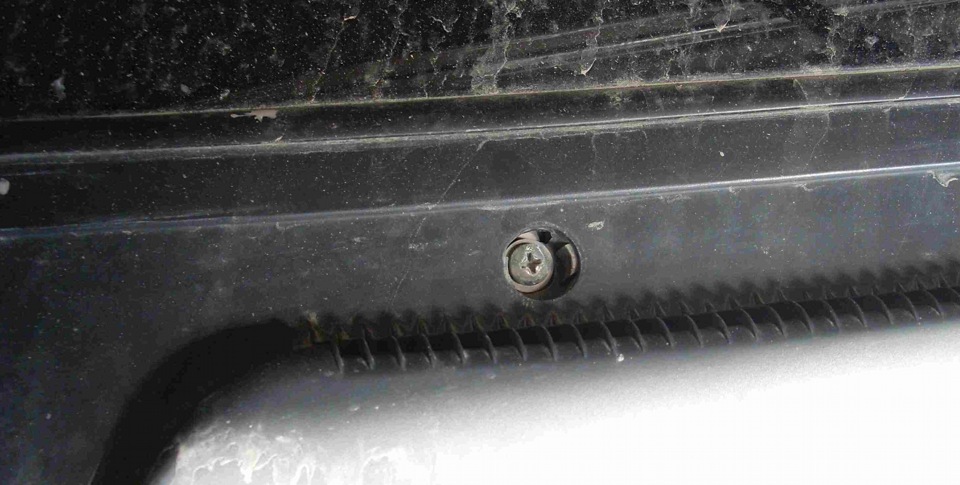

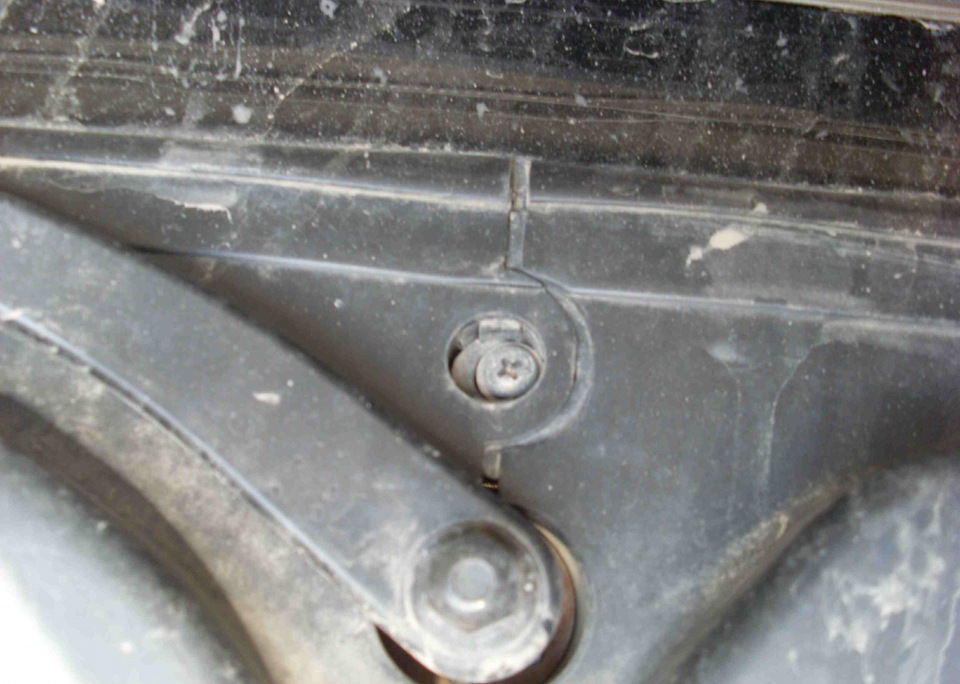

Крайний саморез крепления правой облицовки ветрового стекла Daewoo Nexia N150

Средний саморез крепления правой облицовки ветрового стекла Daewoo Nexia N150

Правый крайний саморез крепления правой облицовки ветрового стекла Daewoo Nexia N150

3. Снимите правую облицовку ветрового стекла.

Снятая правая облицовка ветрового стекла Daewoo Nexia N150

4. Короб воздухопритока уплотнен резиновым уплотнением. Для доступа к фильтрам снимите его.

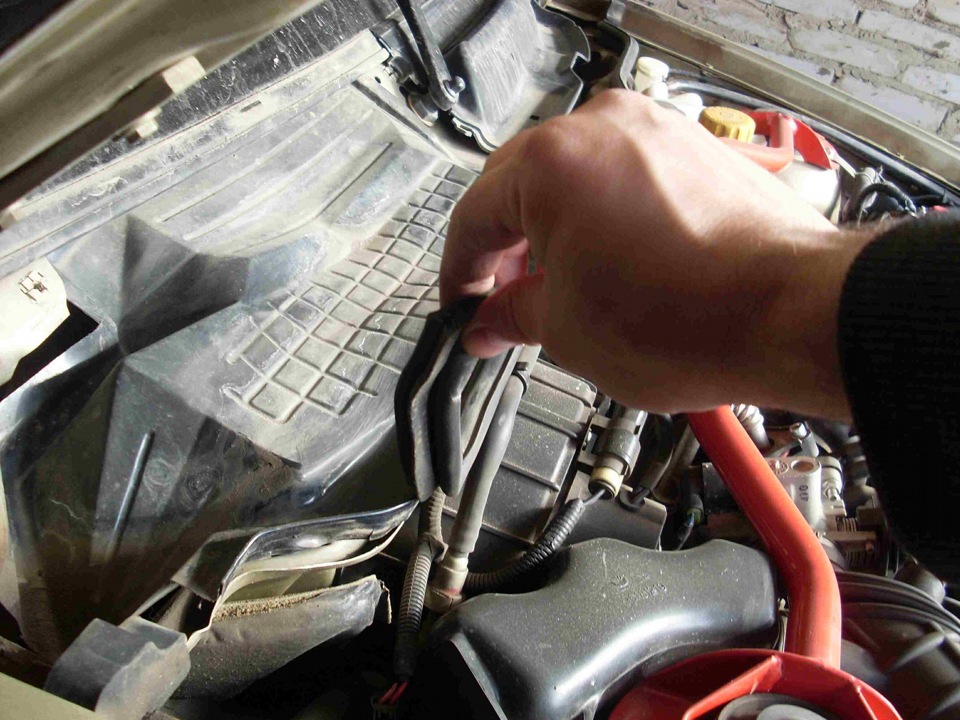

Снятие резинового уплотнения с короба вентиляции салона Daewoo Nexia N150

5. Снимите две скобы-хомута, которые держат водоотбойную пластину. И, поднимая и сдвигая на себя, снимите ее.

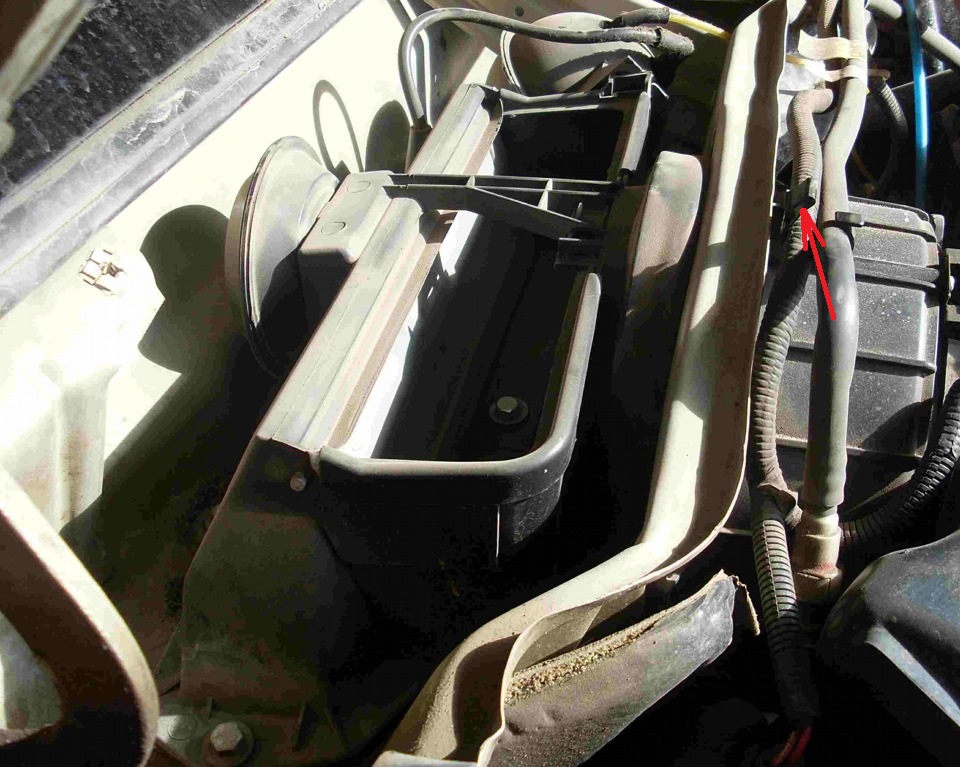

Размещение скобы держателя короба вентиляции салона Daewoo Nexia N150

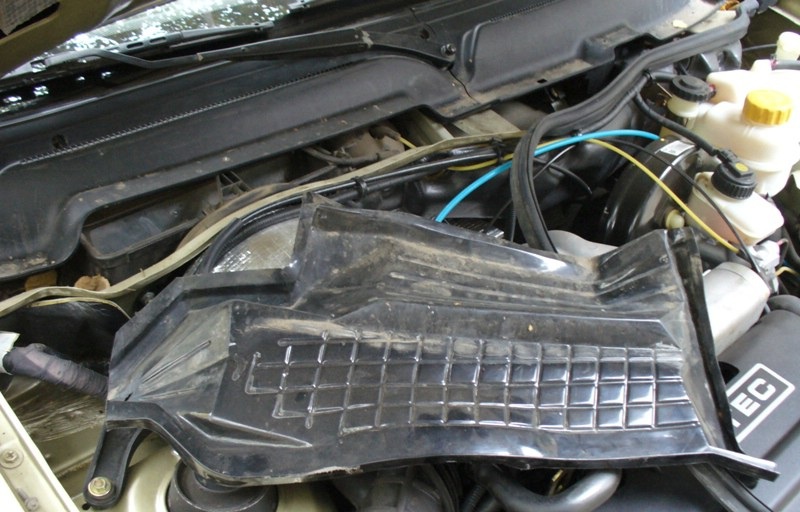

Снятие водоотбойной пластины короба воздухопритока Daewoo Nexia N150

6. Удалите всю грязь и пыль с короба с помощью пылесоса.

7. Между вентилятором и воздухозаборным отверстием находится резиновое кольцо уплотнения. Отогните край кольца и извлеките старый фильтр салона Дэу Нексия.

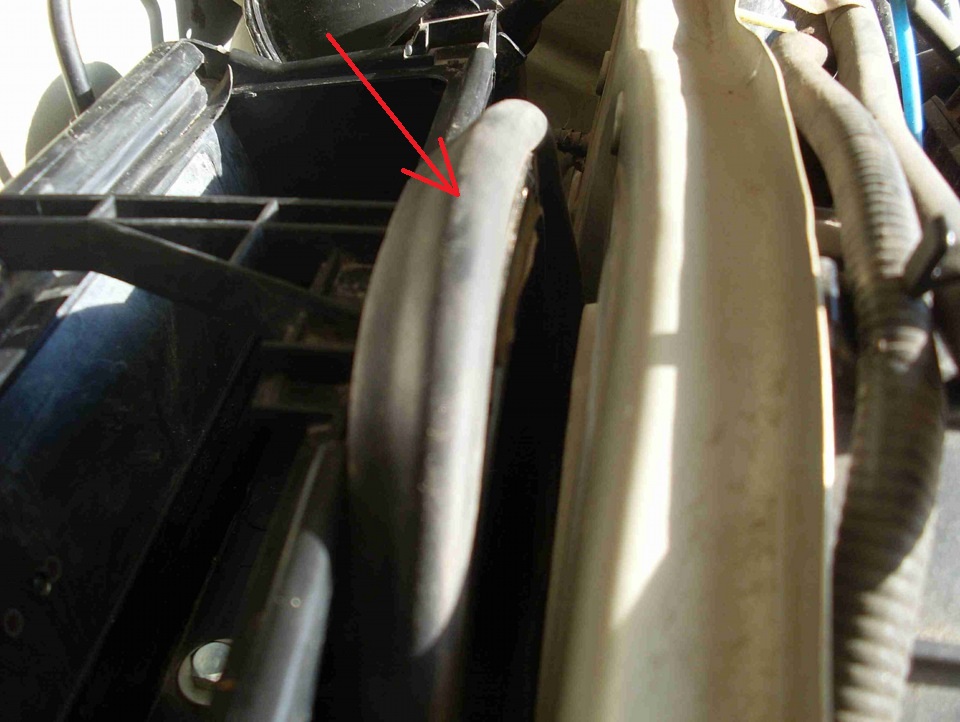

Размещение уплотнительного кольца круглого фильтра салона Daewoo Nexia N150

Отогнутый край уплотнения круглого салонного фильтра Daewoo Nexia N150

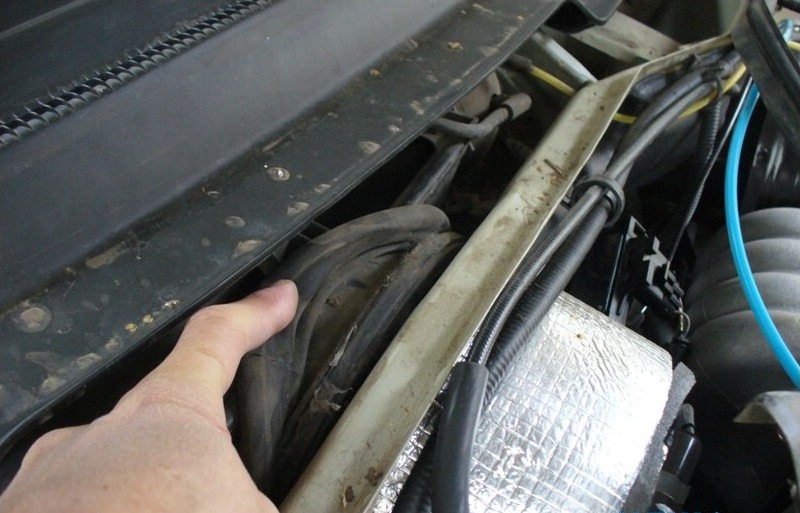

Снятие старого салонного фильтра Daewoo Nexia N150

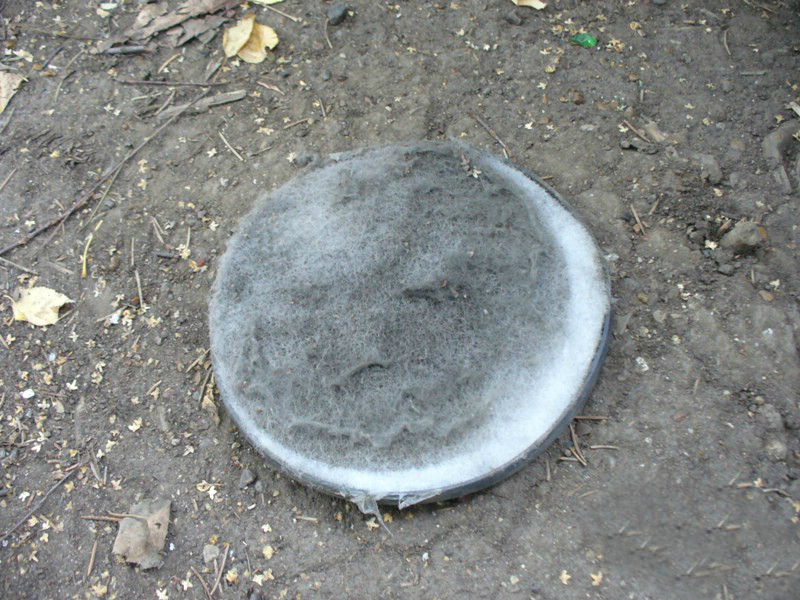

Старый загрязненный салонный фильтр Daewoo Nexia N150

8. Вставьте новый фильтр в отверстие в таком положении, как на фото ниже.

Правильность установки круглого салонного фильтра Daewoo Nexia N150

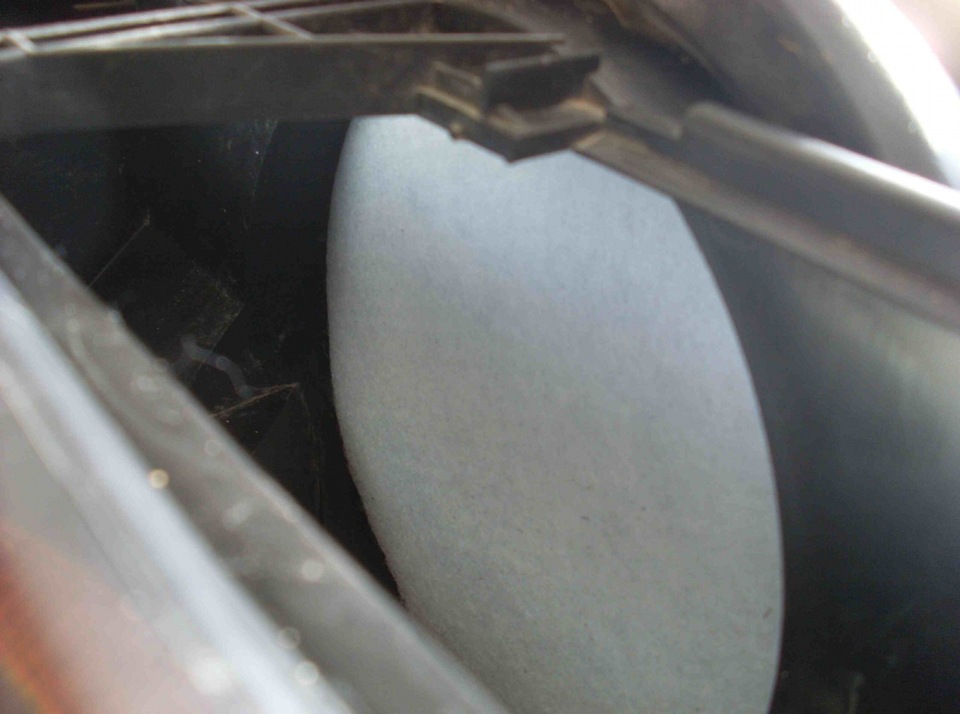

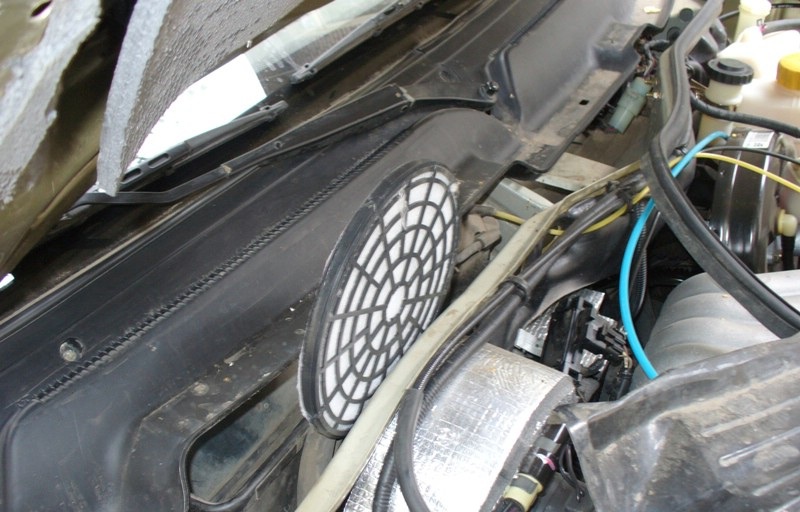

Установленный новый салонный фильтр со стороны короба Daewoo Nexia N150

9. Для установки или замены прямоугольного бумажного фильтра салона, установите новый фильтр в указанное прямоугольное отверстие. Перед установкой, пылесосом очистите внутреннюю полость от загрязнений.

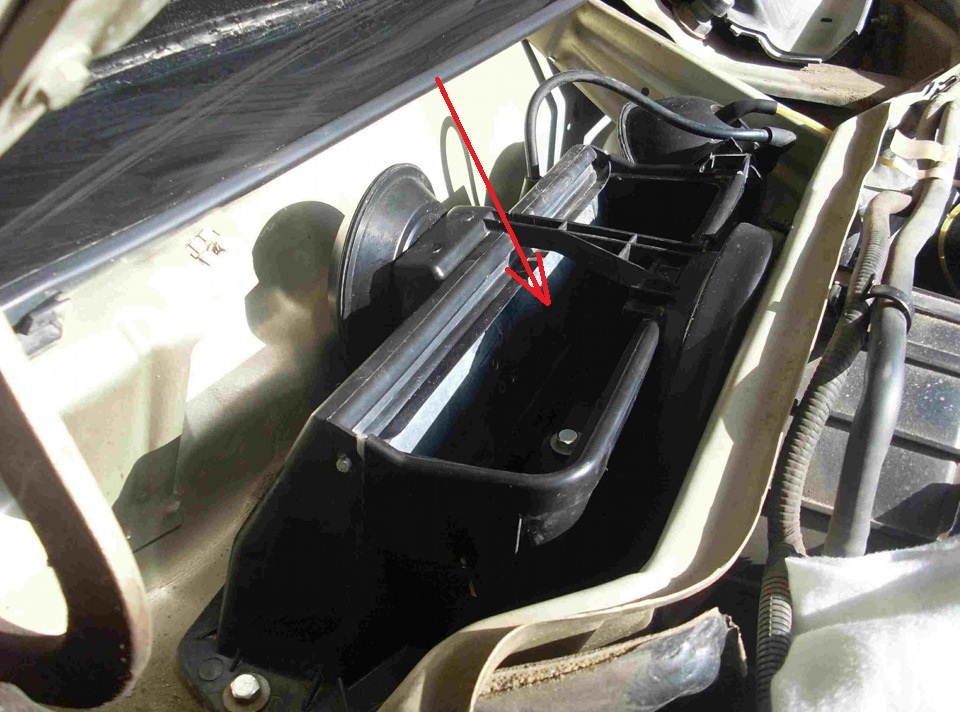

Место в коробе воздухопритока для установки прямоугольного фильтра вентиляции салона Daewoo Nexia N150

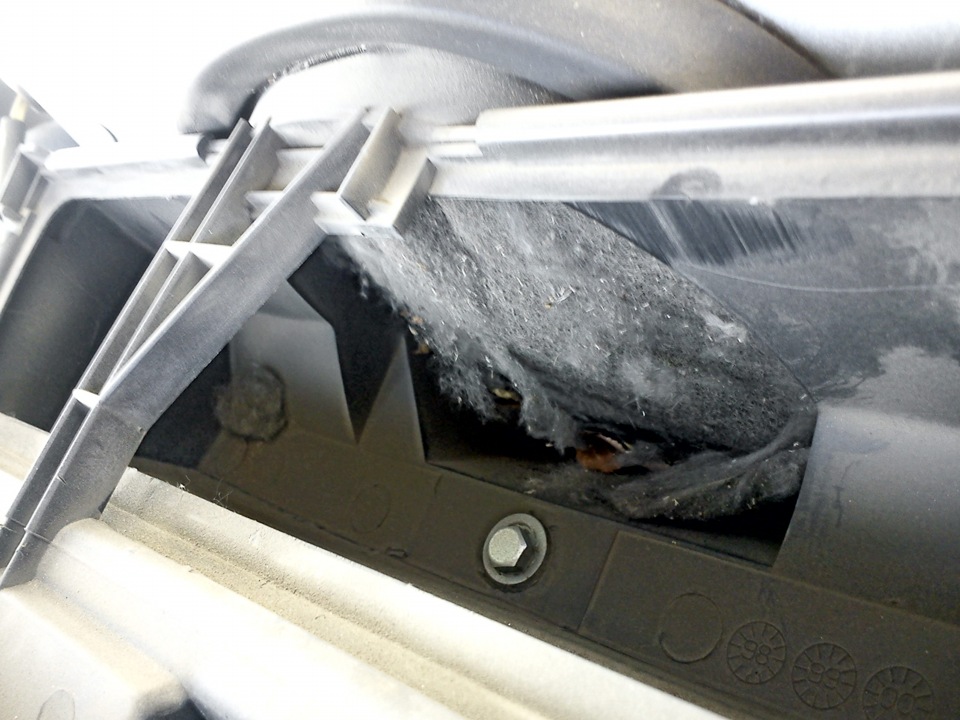

Загрязнение корпуса прямоугольного фильтра салона Daewoo Nexia N150

10. Вставьте фильтр в корпус.

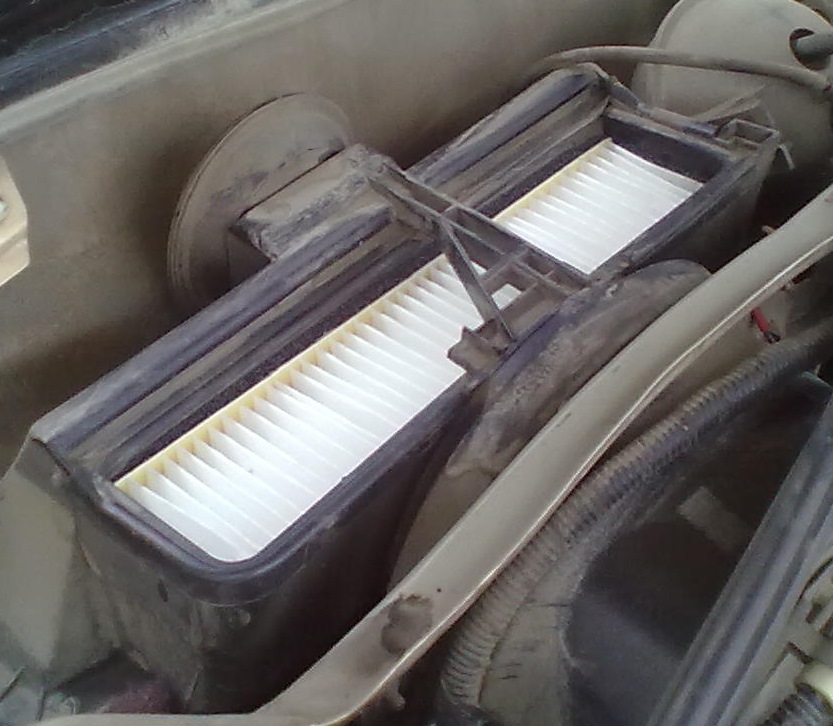

Установленный прямоугольный воздушный фильтр салона Daewoo Nexia N150

Примечание:

При установке фильтра будет мешать перегородка. Но можно установить фильтр, не удалив ее.

11. Соберите все в обратной последовательности.
