Замена сцепления на Chery Tiggo

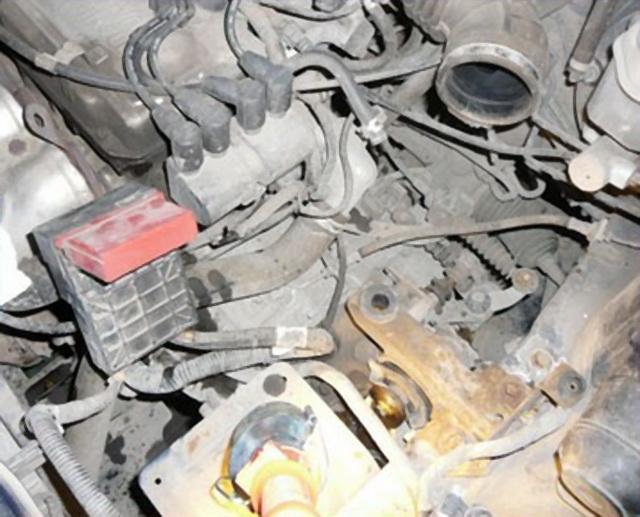

Для начала нужно освободить сверху доступ к коробке. Для этого надо снять аккумулятор, затем корпус воздушного фильтра и кронштейн аккумулятора. В сторону отвести клеммы и провода, после чего отсоединить провод массы от коробки передач.

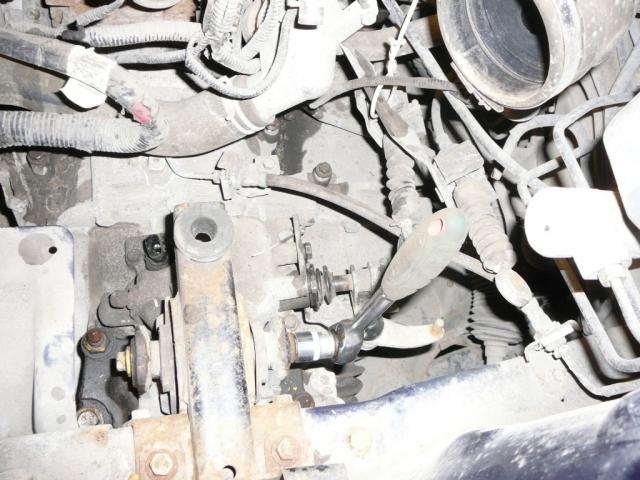

Далее необходимо отсоединить тросики выбора передач, которые держатся на шплинтах, открутить кронштейны тросиков от коробки и подвесить тросы, чтобы не мешали.

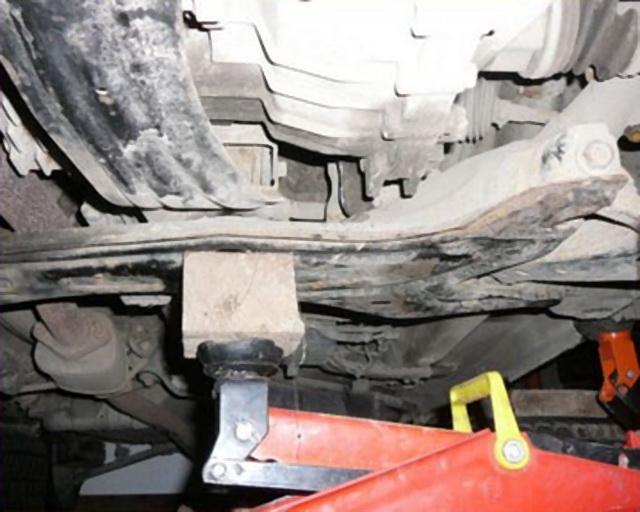

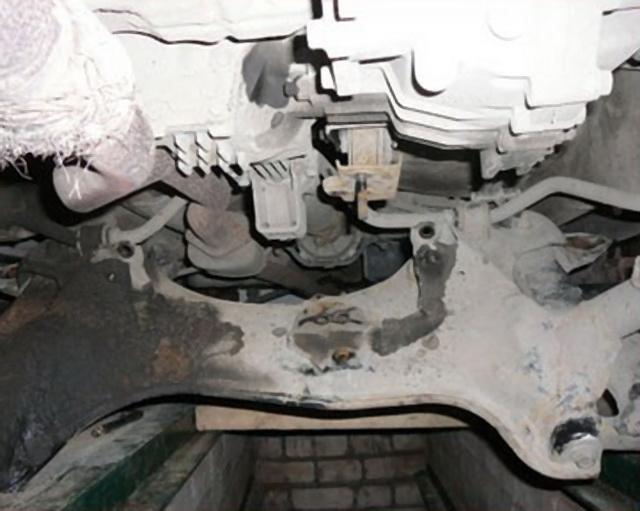

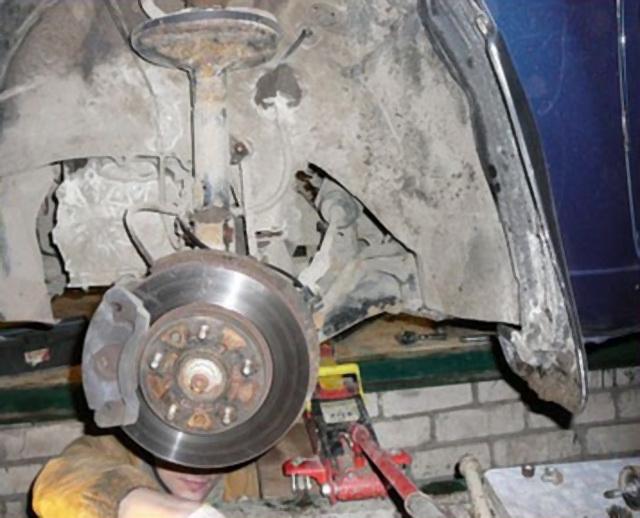

Теперь поддомкрачиваем переднюю часть Тигго и снимаем передние колеса. Затем нужно снять пластиковые защитные элементы следующие за передним бампером — левую и правую половинки. Дальше подставить под подрамник домкрат и отвинтить 4 крепежных болта подрамника с кузовом. Также открутить гайки и извлечь 2 крепежных болта рулевой рейки к подрамнику. Сверху на фото видно продольный кронштейн опор мотора и коробки передач («лыжа»). Он держится в передней части благодаря нижней поперечной балке кузова, а в задней части он зажимается между подрамником и задней опорой коробки с помощью длинных шпилек.

«Лыжа» снимается одновременно с подрамником, для этого следует освободить ее спереди — открутить 2 болта от балки и 2 фиксирующих болта передней опоры двигателя с «лыжей». Также можно открутить опору не от «лыжи», а от блока двигателя, и снимать первую вместе с опорой.

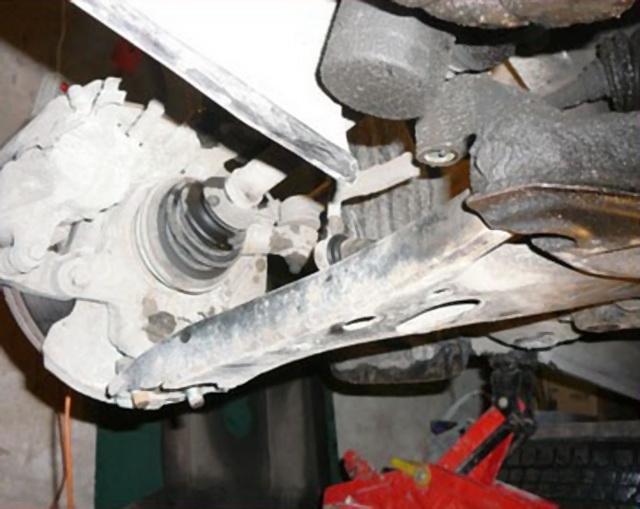

Теперь необходимо отсоединить поперечные рычаги от шаровых опор. Отделяются от поворотного кулака шаровые опоры не очень легко, поэтому понадобится ножничный съемник с широким жалом (около 26 мм). Его, да еще и хорошего качества найти достаточно не просто, а чтобы установить вертикальный съемник нужно открутить ступичную гайку и отделить приводной вал с наружным ШРУСом.

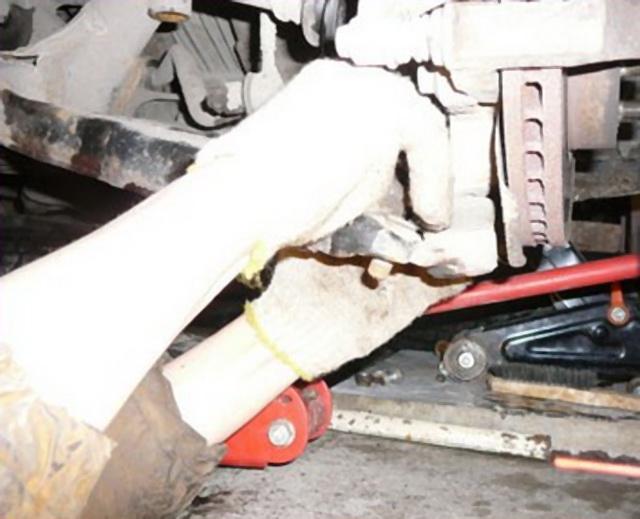

Поэтому можно поступить проще — открутить 3 гайки фиксации шаровой с рычагом (2 снизу и 1 сверху) и выбить 2 шпильки снизу вверх. Чтобы извлечь шпильки придется поворачивать кулак.

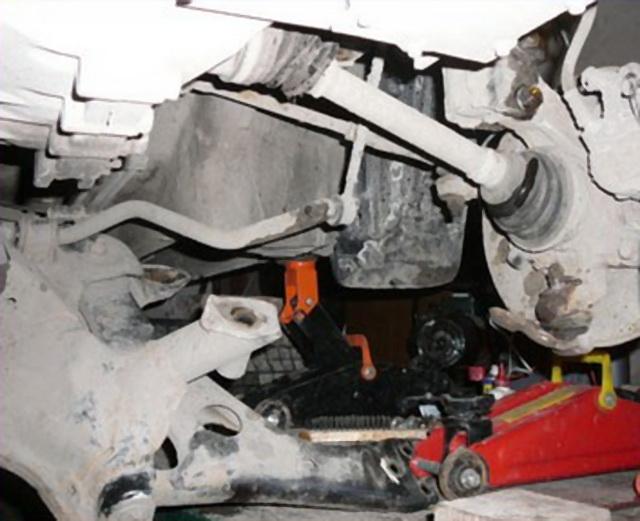

Дальше убираем домкрат, который придерживает подрамник и выводим с поворотом шаровые из углублений рычагов. После этого подрамник будет висеть на стабилизаторе. Тем временем убираем «лыжу». Надо открутить 4 крепежных болта втулок стабилизатора от подрамника, после чего убрать подрамник вместе с рычагами.

Под конец подготовительной стадии необходимо открутить от КПП заднюю опору и слить масло из коробки и раздатки.

Приступаем к самой длительной стадии нашего ремонта — отделению коробки передач от двигателя и раздаточной коробки. Соединяется с двигателем довольно просто - с помощью металлического пыльника картера на 5 болтах и болтах соединения картера сцепления (колокола) с блоком двигателя. Все соединительные элементы хорошо видно и доступно. Стартер со стороны блока заходит в колокол, значит снимать его не нужно, требуется просто выкрутить 2 болта.

Сложности начинаются при откручивании гаек соединения КПП с раздаткой. Соединяются они по периметру за счет шпилек M10 и гаек на 18 в количестве 8 штук. Причем 4 задние шпильки выходят из раздатки и затягиваются гайками со стороны коробки передач, а 4 передних шпильки — наоборот. После того, как открутили все гайки и крепежные болты КПП, отсоедините левую опору коробки передач. Подставьте под коробку домкрат, ближе к картеру сцепления, на глаз оценив расположение центра масс. И открутите гайку, выводя длинный болт из сайлентблока опоры. Под картер двигателя установите, по возможности, не жесткую подставку, чтобы удерживала, но могла немного двигаться.

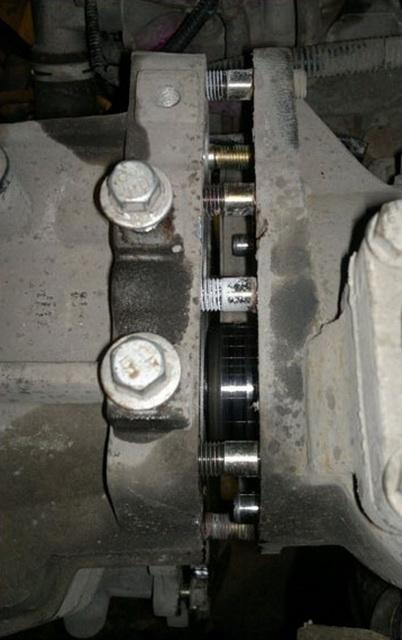

На начальном этапе расстыковки прилагаем усилия — коробка передач висит не на валах, а на центрирующих втулках в отверстиях болтов по бокам картера сцепления. Трудность расстыковки из-за фиксации вала правого привода в дифференциале за счет стопорного кольца. Поэтому можно заранее выдернуть из КПП правый привод, а можно и не выдергивать. Далее начинаем покачивать коробку в горизонтальной плоскости. Сперва КПП сдвигается всего на несколько миллиметров.

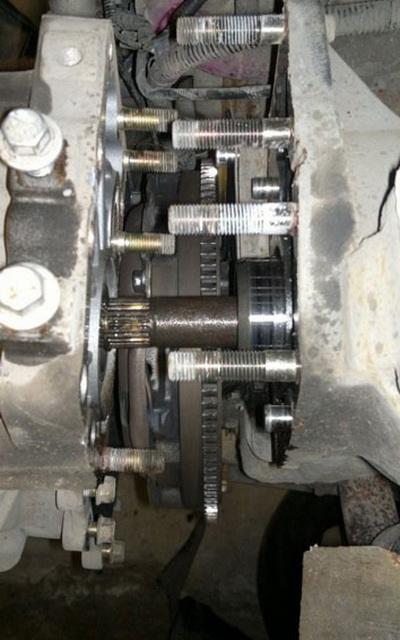

Затем, вставляя проставки в щель, которая образовалась, продолжаем покачивать. Когда стопорное кольцо правого привода начинает «сдаваться» коробка передач идет более охотно. В конце, плавно качая коробку, отводим ее от двигателя, при этом придерживая от падения с домкрата. Далее снимаем КПП с домкрата и осторожно опускаем ее на пол или на предварительно приготовленную подложку, обращая внимание на углы левого привода, поскольку большие перекосы и зажатие пыльников не допустимы.

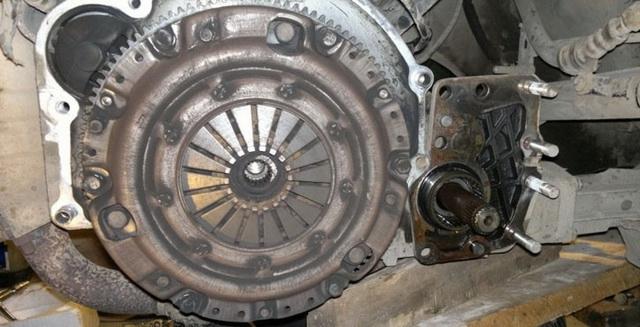

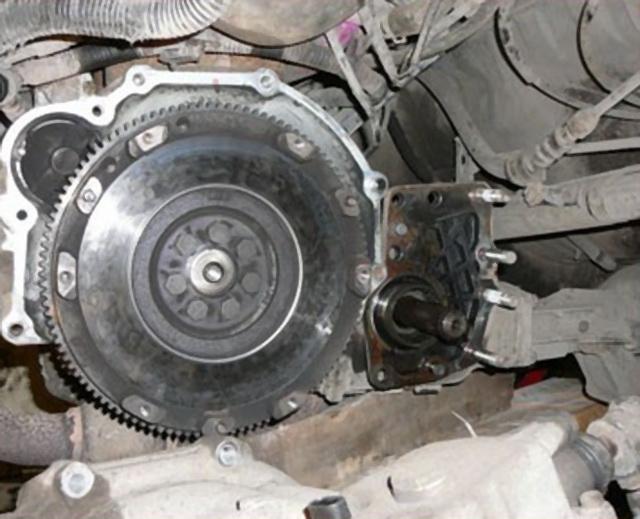

Теперь чуть приподнимаем двигатель с прикрепленной к нему раздаточной коробкой так, чтобы освободился доступ ко всем болтам корзины сцепления. Таким образом, коробка передач практически снята и не мешает выполнять замену сцепления. Маховик, корзина сцепления и раздатка показаны на фото.

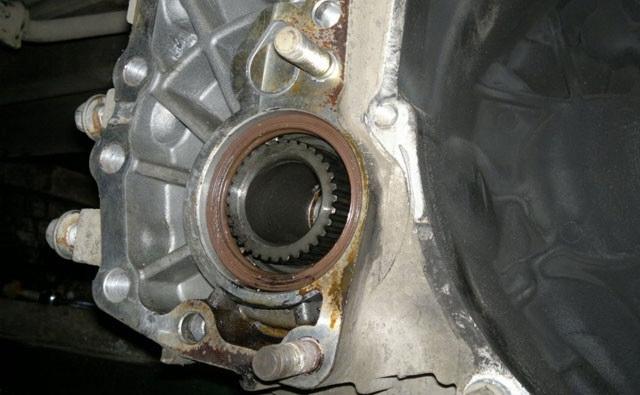

КПП в месте соединения с раздаточной коробкой, полый вал привода раздатки и «та самая неудобная шпилька»

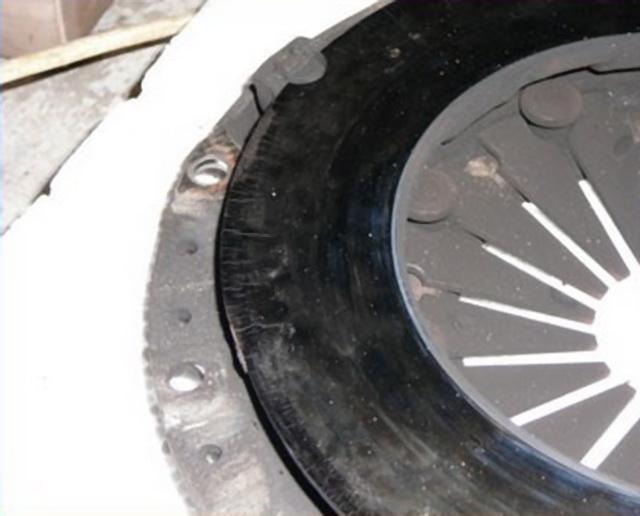

Дальше необходимо равномерно ослабить и открутить болты фиксации корзины сцепления с маховиком. Затем снять корзину Chery, придерживая при этом ведомый диск. После этого делаем внимательный осмотр состояния. Если ведущий диск переливается синевой — это перегрев.

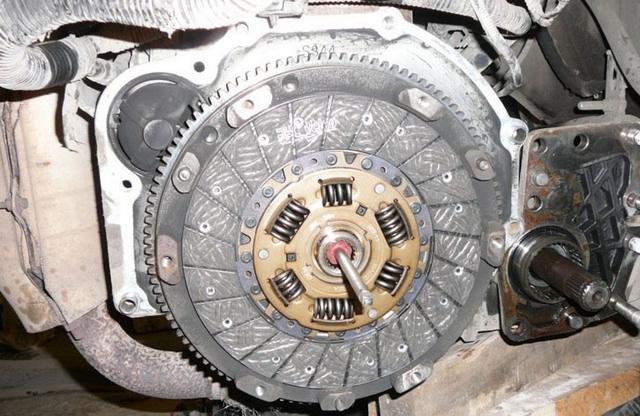

Более того, на внешней стороне диска могут быть трещинки и маховик тоже может подгореть. Перед тем, как устанавливать новое сцепление, снимаем размеры для центровочного приспособления, т.е. диаметр первичного вала коробки передач и диаметр отверстия в коленвале. Чтобы отцентрировать, необходимо взять удлинитель на 1/4 и обмотать его изолентой для получения необходимых диаметров, затем вставить в ведомый диск и коленвал. Такое центрирование является не точным, поскольку имеет место смещение благодаря силе тяжести, а наши размеры не с нулевым допуском.

Теперь устанавливаем корзину, немного наживив ее болтами (можно только 3-мя из 6-ти) и, чуть прижав ею ведомый диск, центрируем последний на глаз, глазом прицеливаясь точно по оси удлинителя. Это нужно для того чтобы устанавливая коробку передач, первичный вал непринужденно вошел в шлицы ведомого диска. При нормальном же режиме работы — диск должен автоматически встать как положено после первого нажатия на сцепление. Равномерно, а точнее крест-накрест, закручиваем и затягиваем болты корзины. Со стороны коробки передач заменяем выжимной подшипник, оцениваем состояние вилки, смазываем шлицы первичного вала. Втулку, по которой ходит выжимной подшипник, смазывать не нужно. Таким образом все готово к сборке. Перед самой установкой КПП Тигго, ее необходимо установить на домкрат с подпорками для выставления ее на требуемую высоту и при этом прицелиться, после чего можно двигать в направлении двигателя.

Чтоб не мешал привод правого колеса, просто отведите его за внутренний ШРУС. При данном положении коробка передач встает на место без особых трудностей.
