Замена топливного фильтра Мазда 3 (BK) 2003 — 2009

Инструменты:

• Ключ трещоточный
• Удлинитель торцевых головок
• Торцевая головка 8 мм
• Торцевая головка 10 мм
• Торцевая головка 12 мм
• Отвертка крестовая большая
• Пассатижи
• Молоток малый
• Отвертка плоская малая
• Съемник крышки топливного насоса
• Электрофен технический
• Домкрат винтовой

Детали и расходники:

• Ветошь
• Пустая емкость
• Тканевые перчатки
• Деревяный брусок
• Кольцо топливного модуля — Mazda BP4L-42-167
• Прокладка топливного насоса — Mazda BP4K-42-166
• Оригинальный топливный модуль — Mazda ZY08-13-35XH, Mazda ZY08-13-35XG, Mazda ZY08-13-35XF

 Периодичность замены топливного фильтра Мазда 3

Топливный фильтр на Мазда 3 BK очищает бензин от разного рода загрязнений и обеспечивает исправную работу всей топливной системы. Он относится к расходным материалам, которые следует менять регулярно.

Топливный фильтр Мазда 3 заменяется каждые 100 — 120 тыс. км. пробега.

Где стоит топливный фильтр Мазда 6?

Фильтра тонкой и грубой очистки идут в сборе с насосом. Они встроенные в топливный модуль и погружены в бензобак. Отдельная замена бензонасоса Мазда 3 производителем не предусмотрена, — фильтра должны меняться целым модулем.

Примечание:

Для избежания возможной деформации бака, установите обратно модуль в течение получаса. Обязательно поменяйте и уплотнительное кольцо модуля.

Замена топливного фильтра Мазда 3. Порядок выполнения работ:

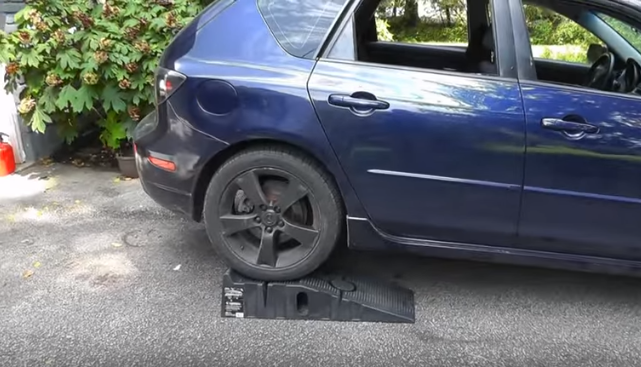

1. Установите автомобиль на яму или эстакаду. Если такой возможности нет, просто вывесите задние колеса.

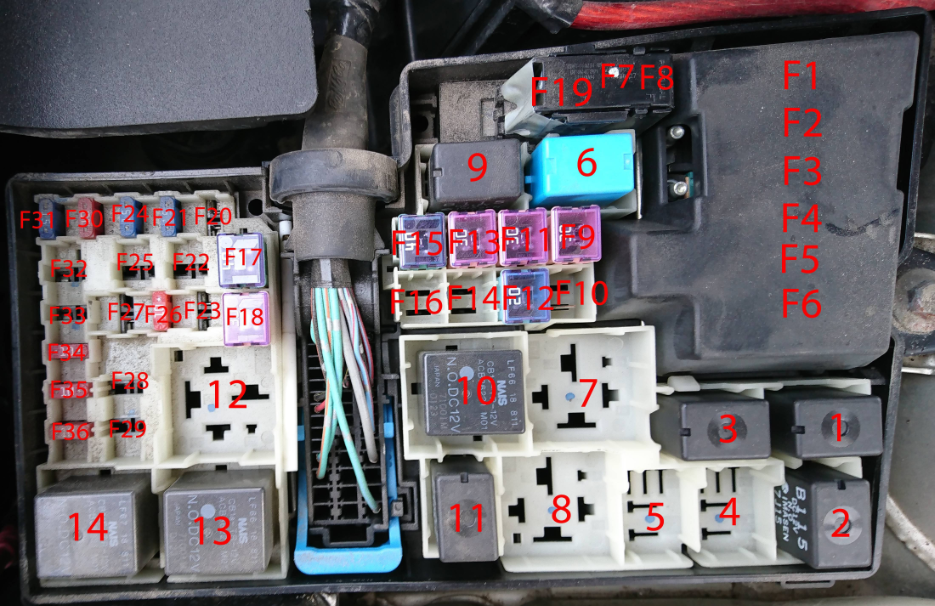

2. Откройте капот, и сбросьте давление в топливопроводе: в блоке предохранителей извлеките предохранитель топливного насоса Мазда 3 F24/15А (F/PUMP).

Запустите двигатель, подождите до его остановки из-за выработки топлива двигателя и включите стартер на 10 секунд. Установите предохранитель обратно.

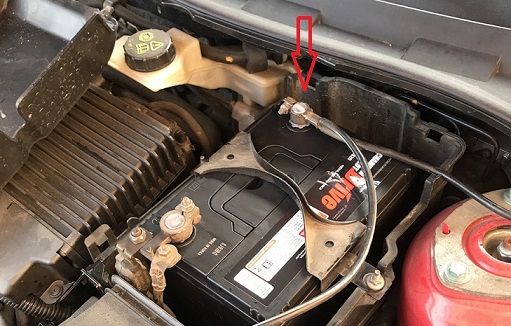

3. Отключите от аккумуляторной батареи отрицательную клемму.

4. Снимите подушку заднего сиденья, потянув ее вперед и вверх. Отстегните под низом 2 клипсы.

5. Крестовой отверткой выверните 4 винта крепления крышки люка.

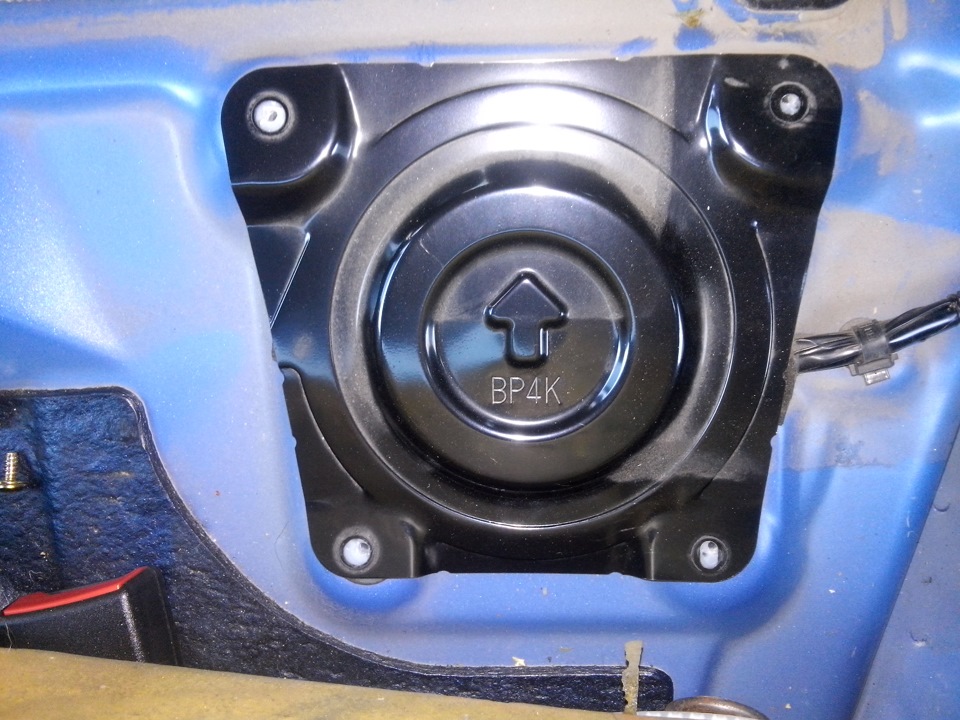

6. Уберите крышку в сторону.

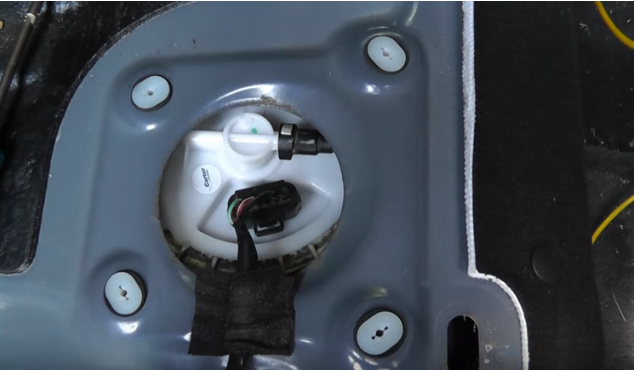

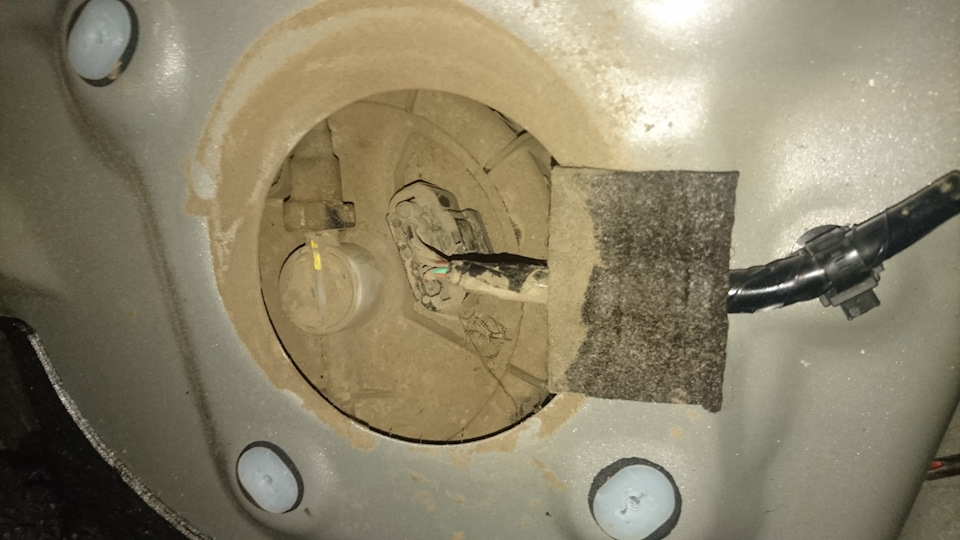

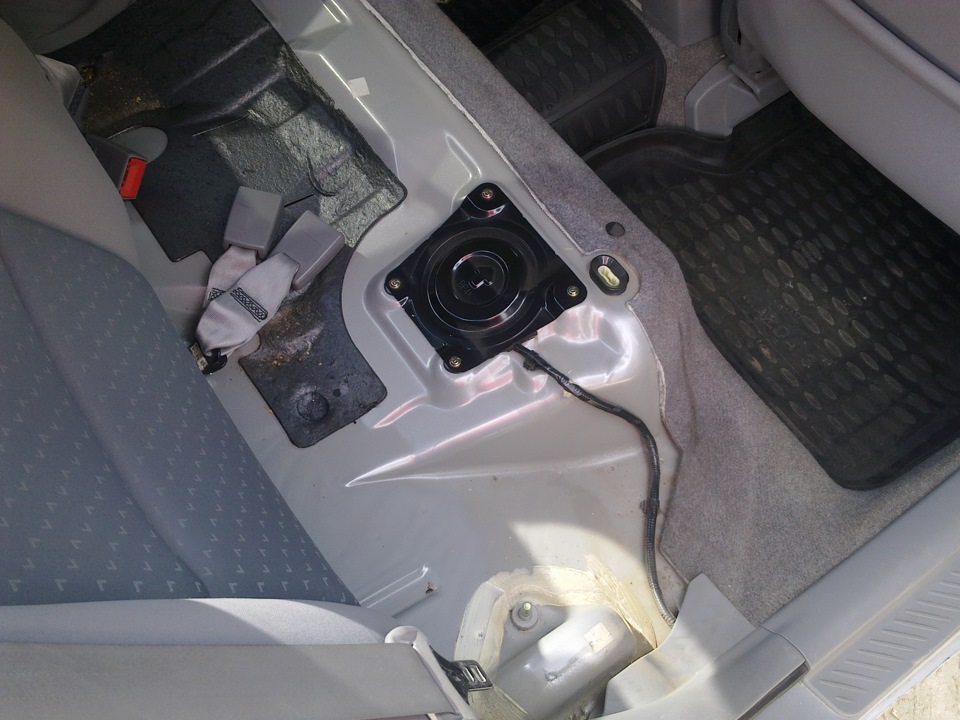

Так откроется доступ к топливному модулю Мазда 3.

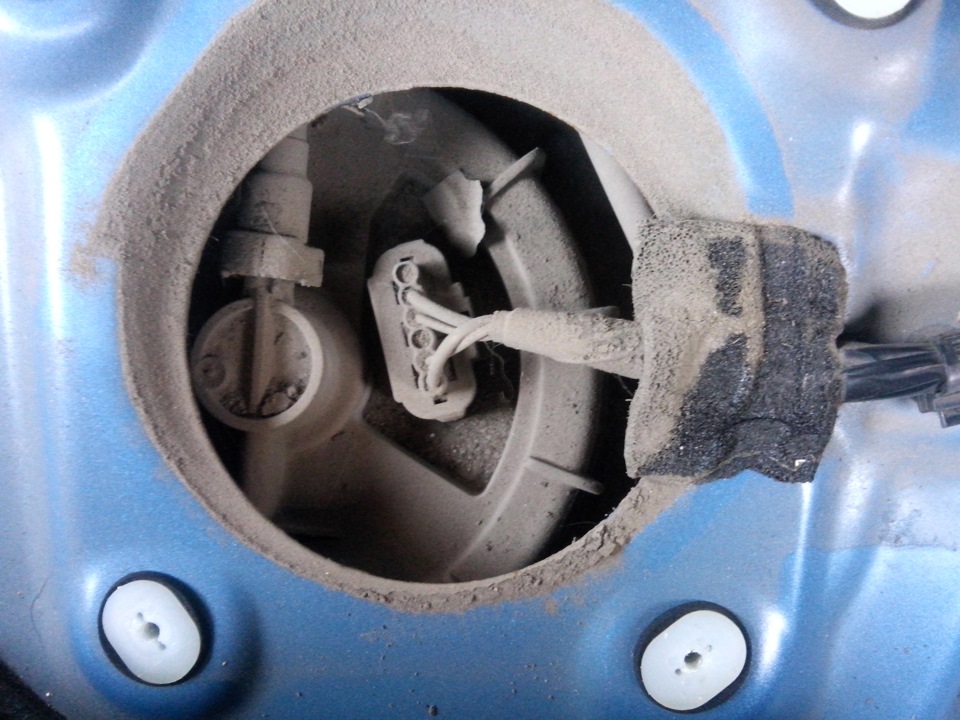

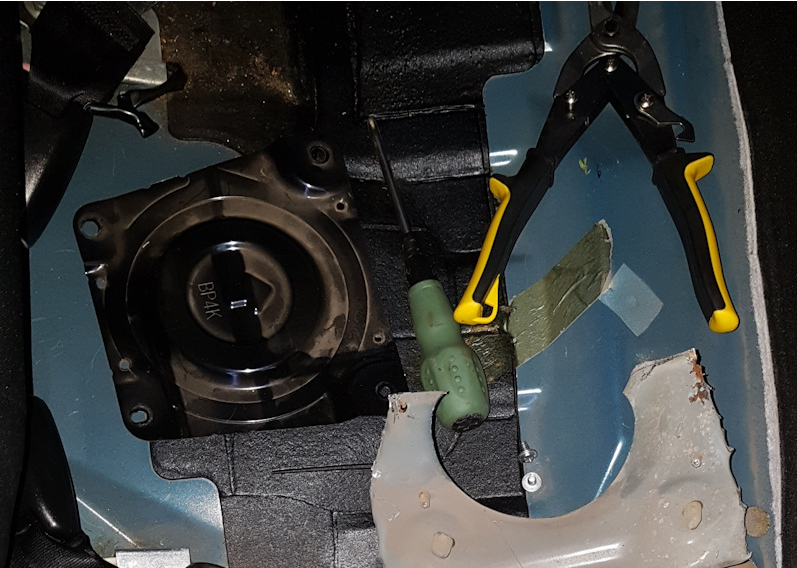

7. Нажмите на фиксатор и отсоедините от топливного модуля колодку жгута проводов.

8. Аналогично отсоедините от топливного модуля трубопровод.

9. Спуститесь под автомобиль.

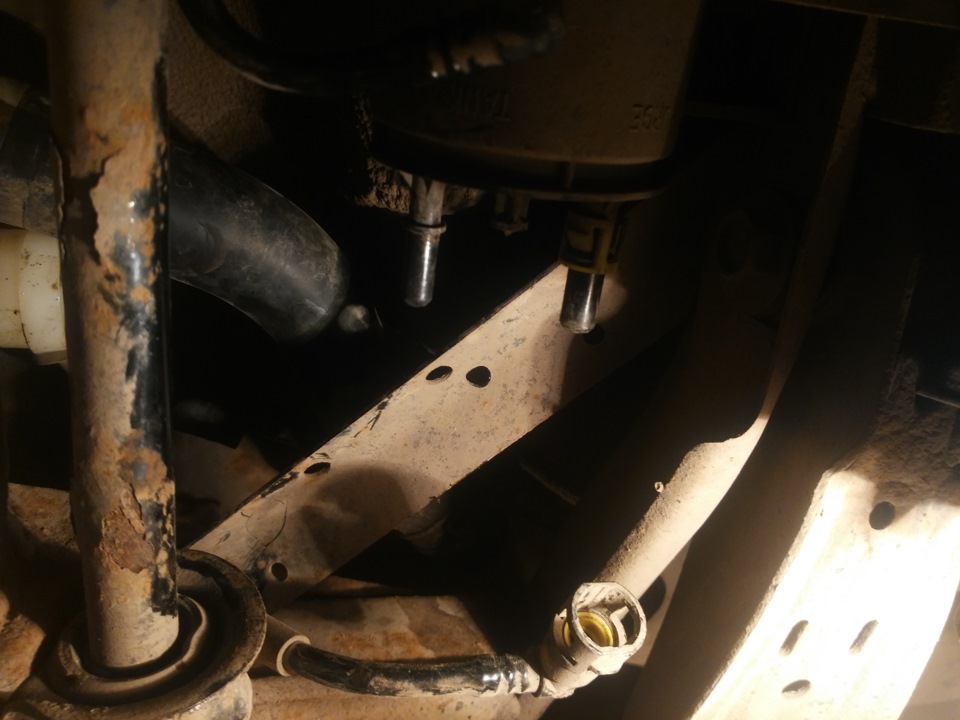

10. Снимите 2 шланга адсорбера Мазда 3.

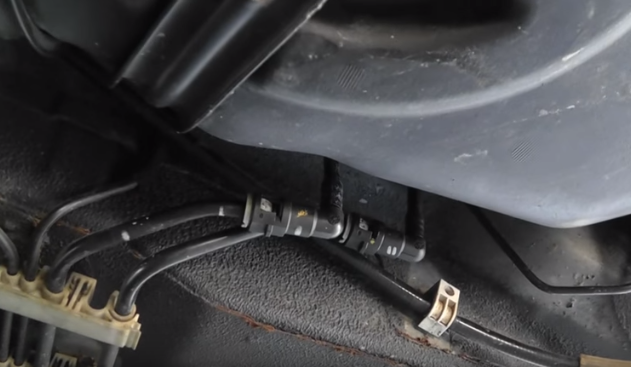

11. Пассатижами сожмите фиксаторы, и разъедините трубопровод топливного насоса и трубопровод адсорбера.

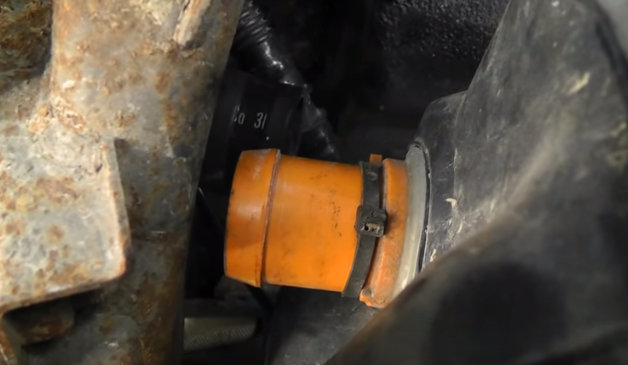

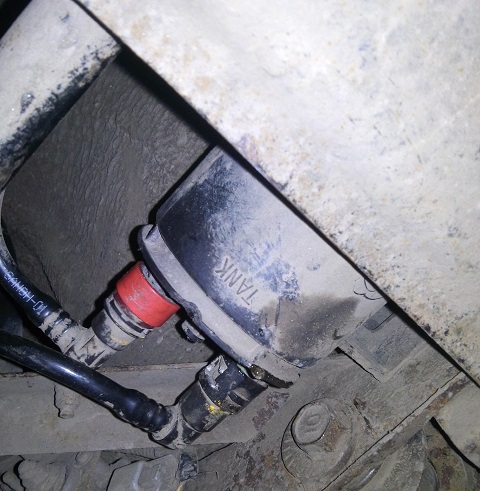

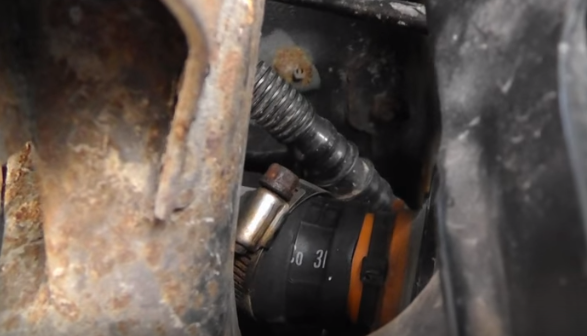

12. Торцовым ключом на 10 ослабьте затяжку хомута и отсоедините от бензобака патрубок заливной горловины.

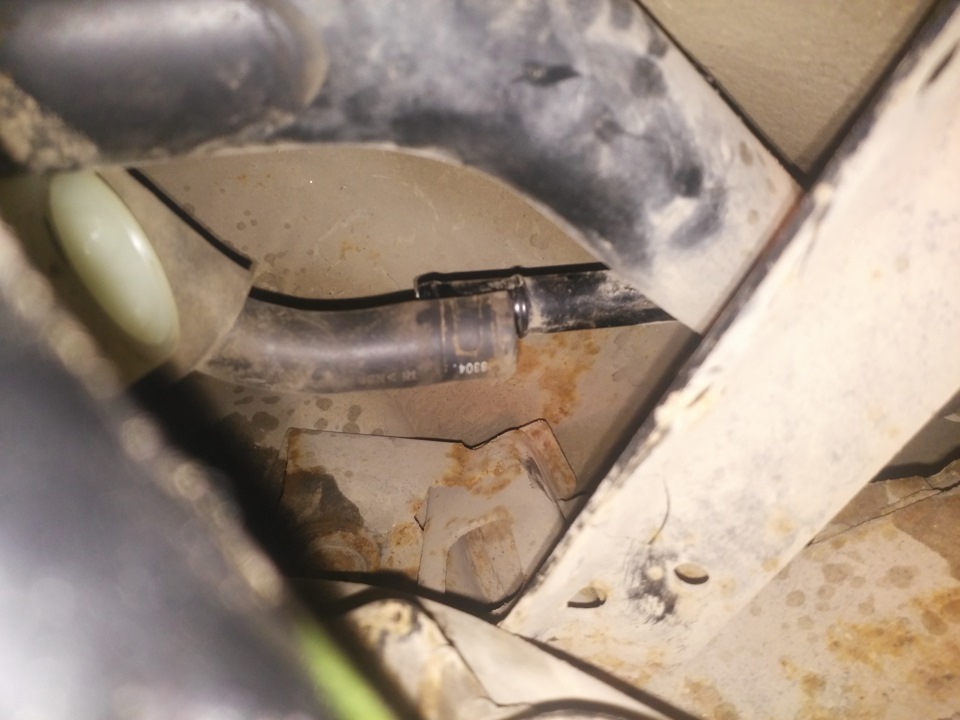

13. Пассатижами ослабьте затяжку хомута и отсоедините вентиляционный шланг заливной горловины.

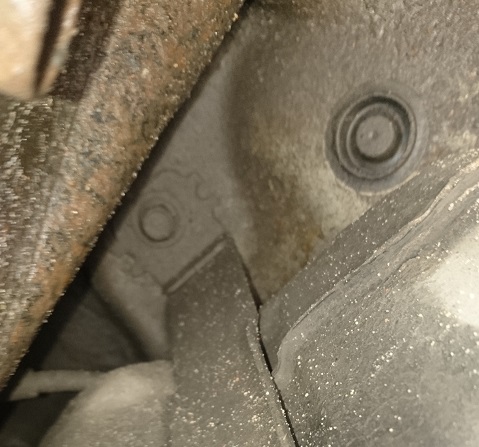

14. Ключом на 8 отверните 2 пластиковых болта крепления термоэкрана.

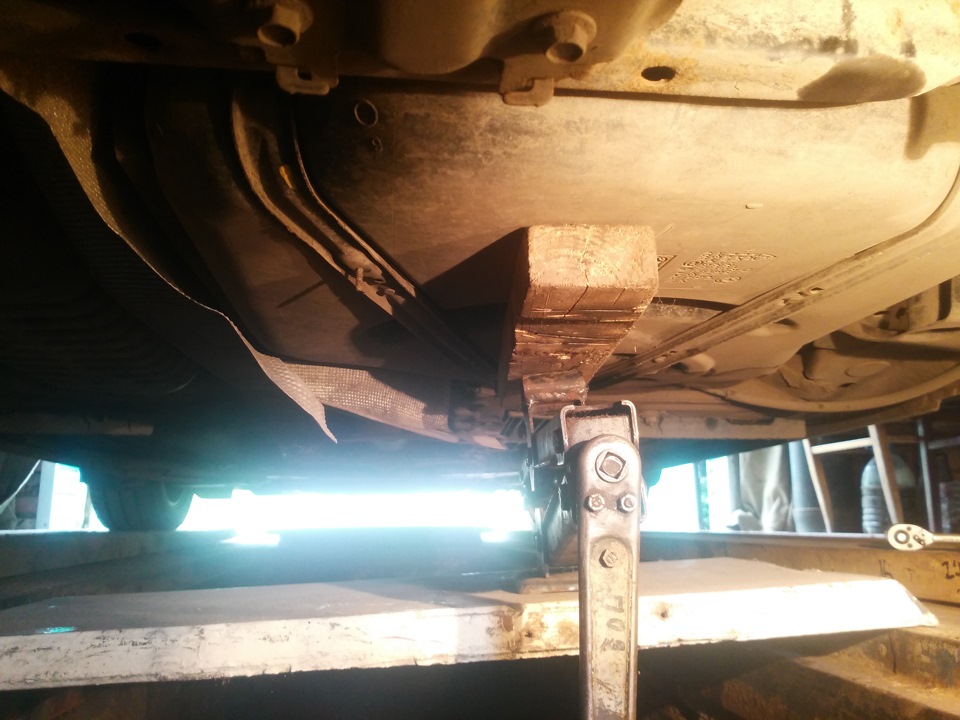

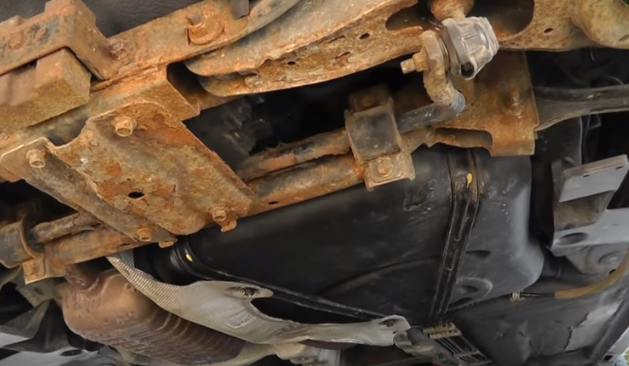

15. Перед тем, как снять топливный бак Мазда 3, установите под него регулируемый упор. Двумя домкратами поднимите заднюю часть автомобиля, чтобы колеса повисли над землей, а третий подставьте под бак через брусок (для увеличения площади опоры).

Примечание:

Дальнейшую работу было бы хорошо выполнять с помощником.

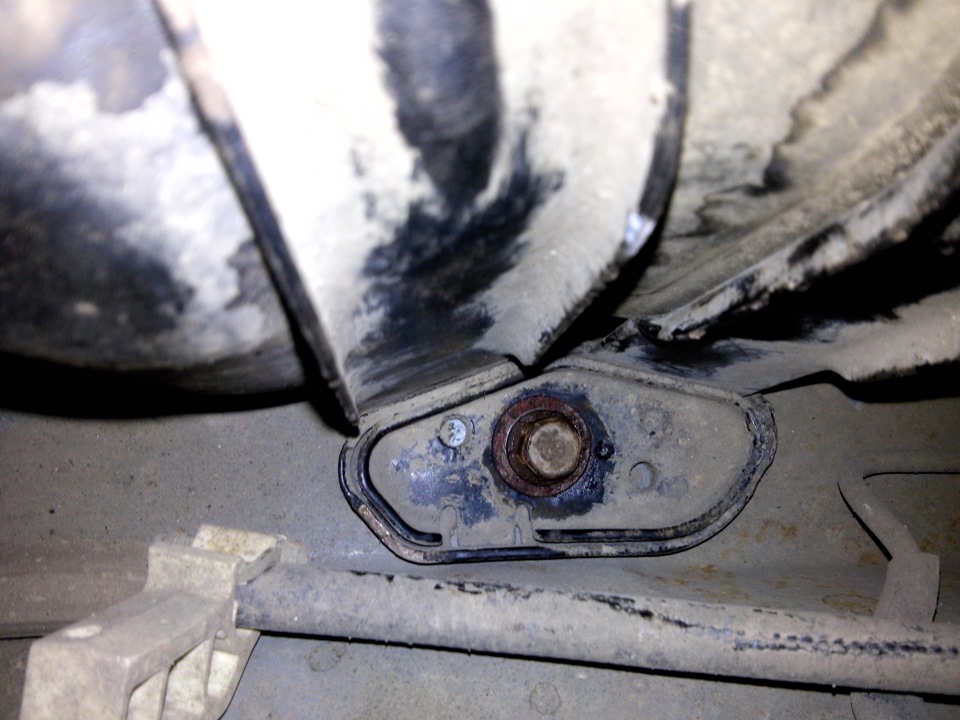

16. Торцовым ключом на 12 мм с удлинителем отверните болт переднего крепления бака.

17. Отверните задний левый и задний правый болты крепления топливного бака.

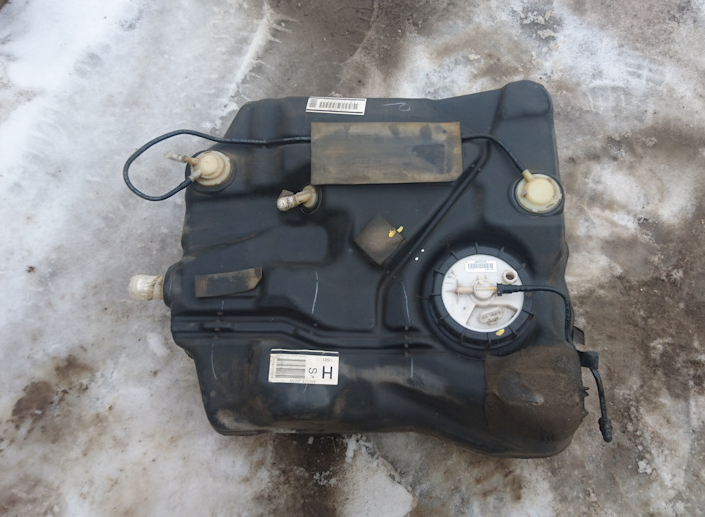

18. Аккуратно снимите топливный бак Мазда 3 вниз и вытяните его наружу.

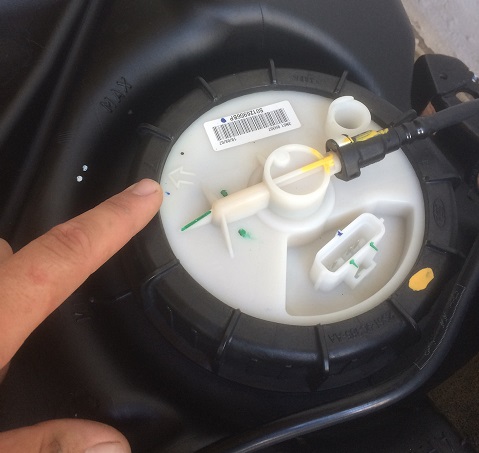

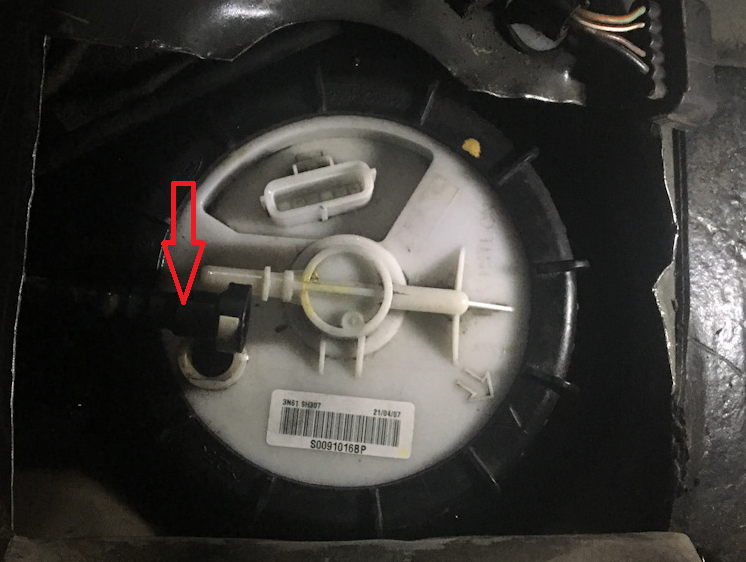

19. Обратите внимание на метки на баке, на кольце и на модуле. Стрелки совмещены, поэтому при обратной установке, необходимо будет их совместить в точно такое же положение.

20. Используя специальное приспособление, отверните крепежное кольцо топливного насоса Мазда 3.

Универсальный съемник крышки топливного насоса

Примечание:

Как вариант, можно попробовать отвернуть кольцо модуля подручными средствами, например, при помощи стяжки для пружины подвески, деревянной выколотки из плотной древесины и молотка. Однако следует помнить, что в этом случае очень велика вероятность повреждения кольца и топливного бака, что неизбежно приведёт к необходимости их замены.

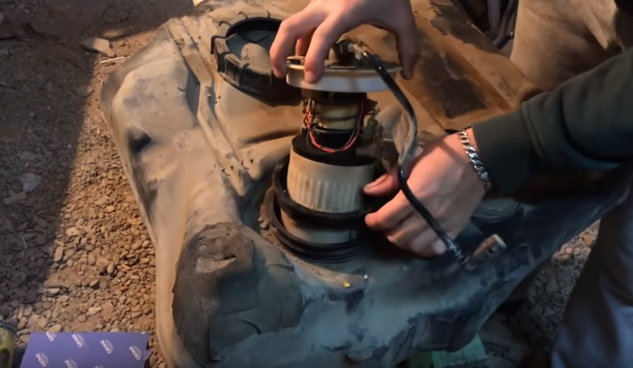

21. Извлеките топливный модуль из бензобака.

Примечание:

Извлекая насос, будьте внимательными, чтобы не погнуть поплавок (будет показывать неправильный уровень топлива).

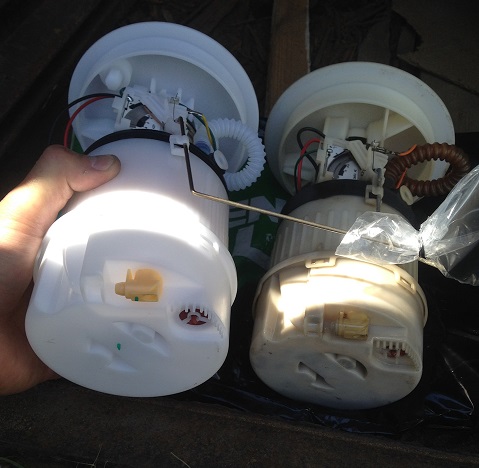

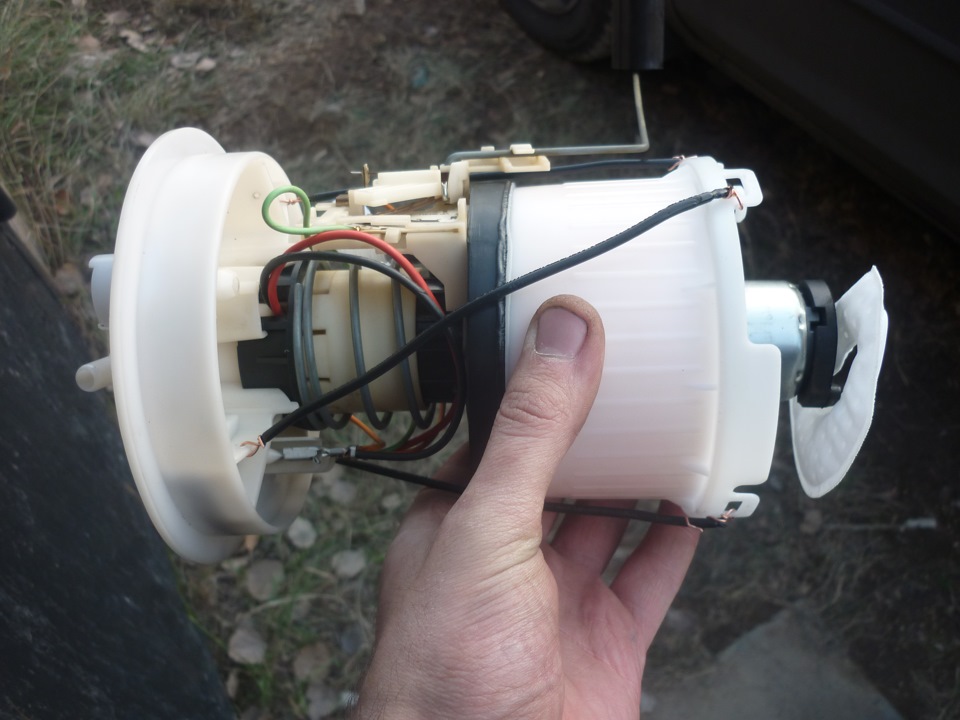

22. Замените топливный фильтр Мазда 3 на новый.

23. Установите новый модуль обратно в топливный бак.

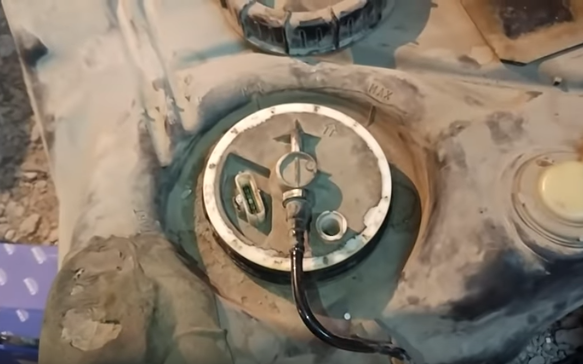

24. Крепежное кольцо модуля заворачивайте из положения, при котором стрелка на кольце будет находиться напротив надписи START на топливном баке. Кольцо затяните моментом 80-90 Нм. После затяжки, стрелка на кольце должна находиться между надписей MIN и МАХ, нанесенных на топливный бак. Если это не так, кольцо необходимо заменить.

Примечание:

Очень важно придерживаться момента затяжки и правильного расположения меток. В противном случае возможно вытекание из бака топлива.

25. Установите топливный бак и всю конструкцию в обратной последовательности.

Дополнительная информация:

Для оптимальной работы топливной системы, компания Мазда рекомендует заменять топливный насос Мазда 3 в сборе. Но для экономии денежных средств, некоторые водители все-таки решаются самостоятельно разбирать топливный модуль и менять отработанные фильтра отдельно.

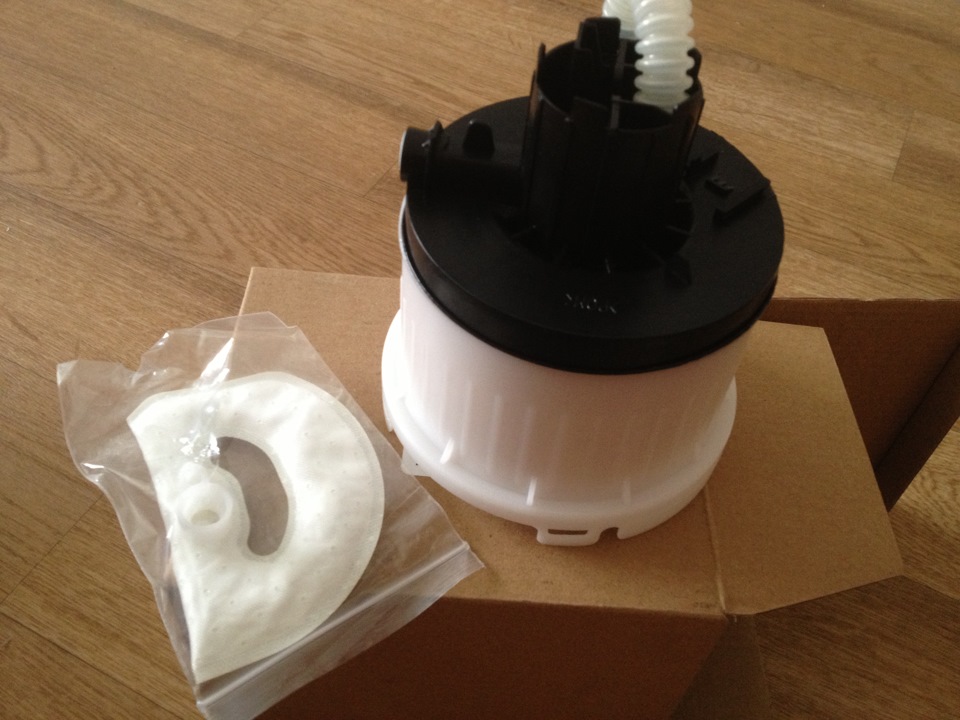

Фильтры тонкой и грубой очистки

Самостоятельная замена фильтров Мазда 3. Порядок выполнения работ:

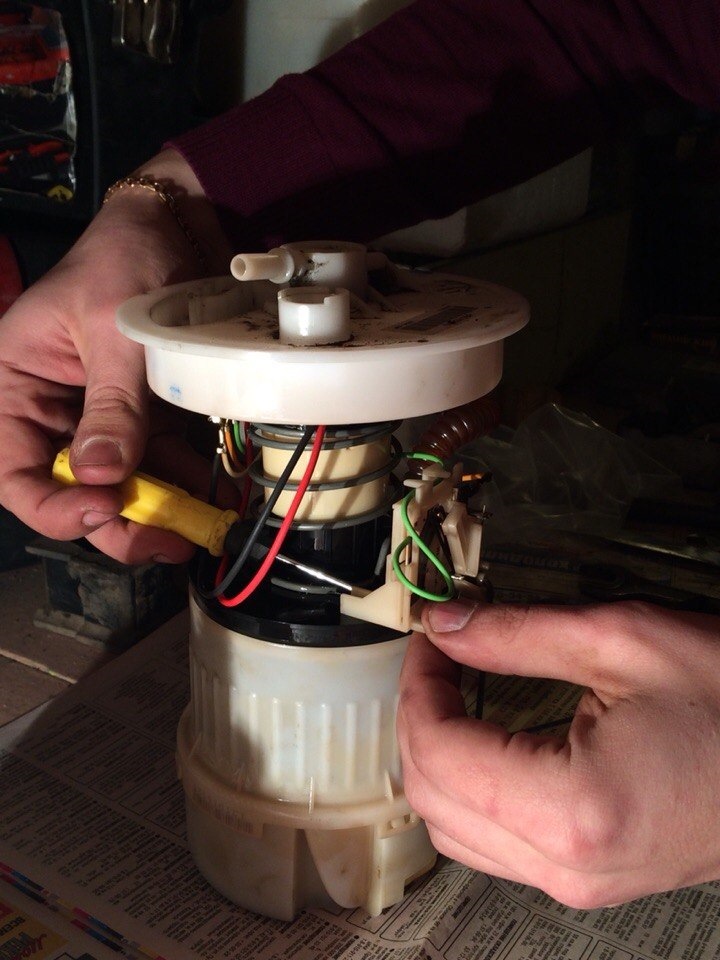

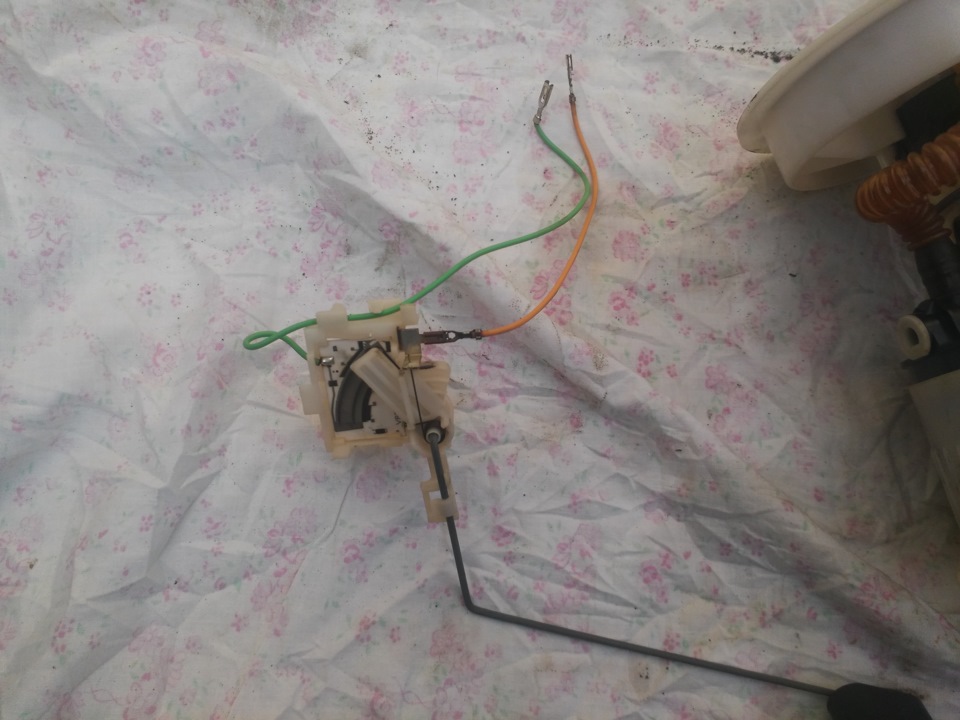

1. Сначала снимите датчик уровня топлива Мазда 3.

2. Аккуратно отщелкните нижнюю часть корпуса фильтра Мазда 3 (4 защелки).

3. Снимите нижнюю часть корпуса.

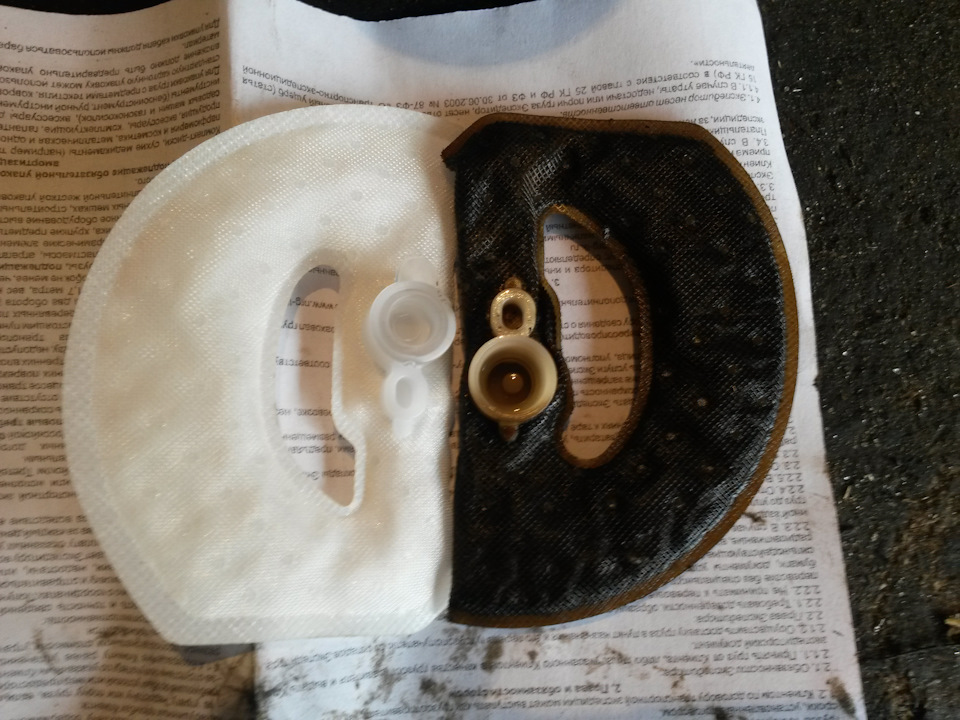

4. Снимите топливный фильтр грубой очистки Мазда 3.

5. Замените его на новый.

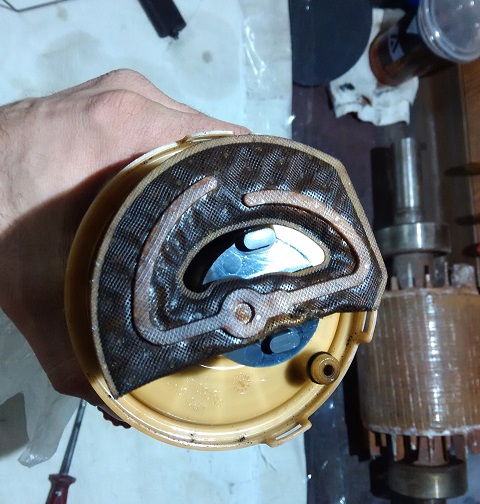

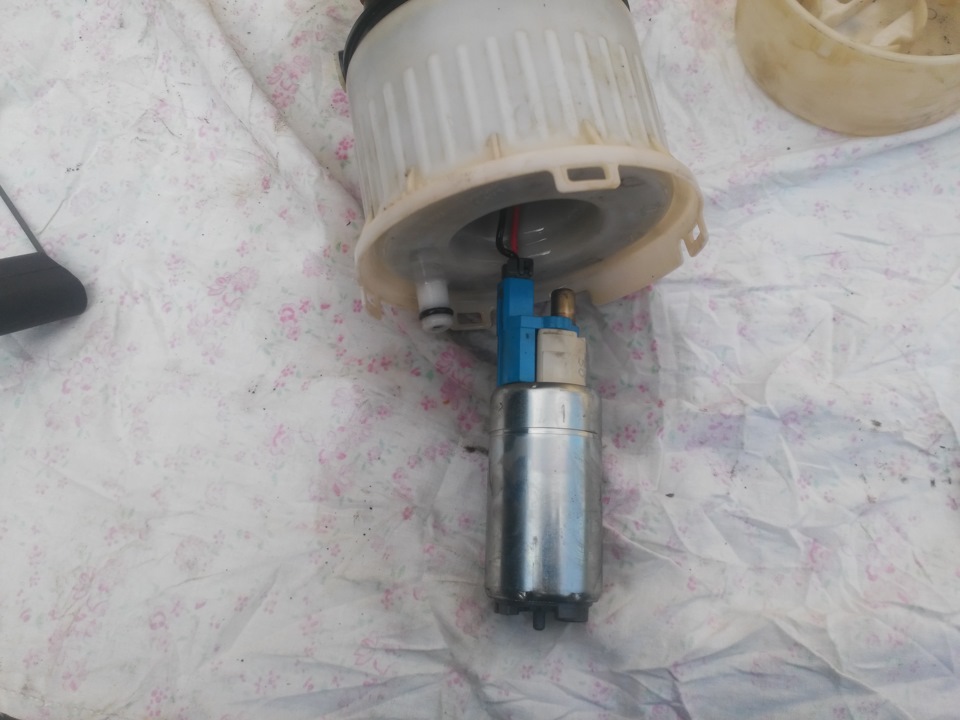

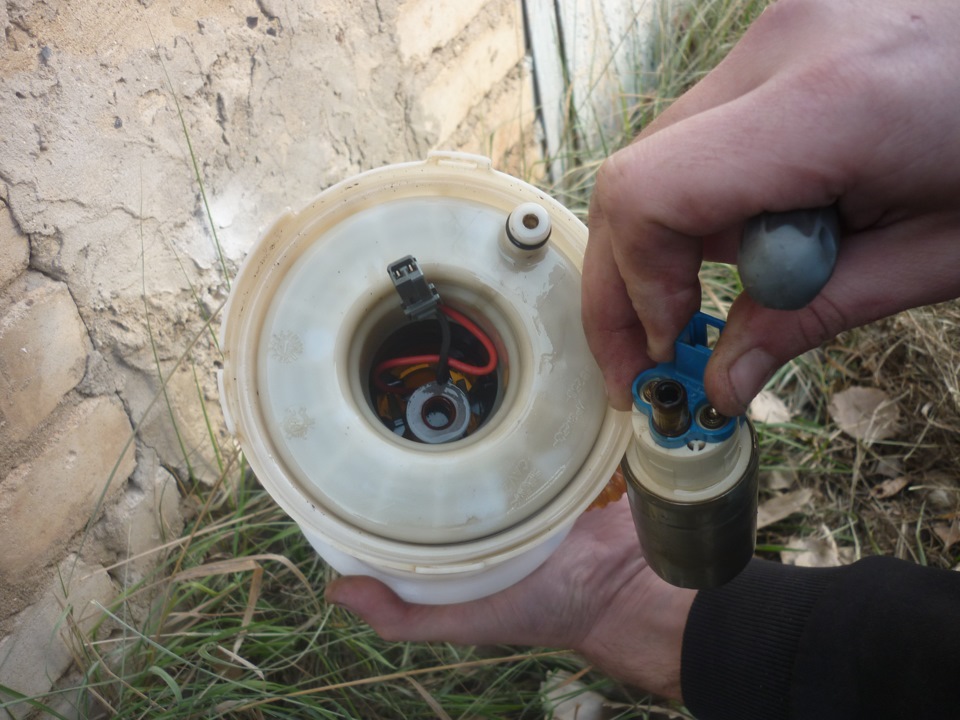

6. Для снятия фильтра тонкой очистки Мазда 3 вытяните и отключите бензонасос.

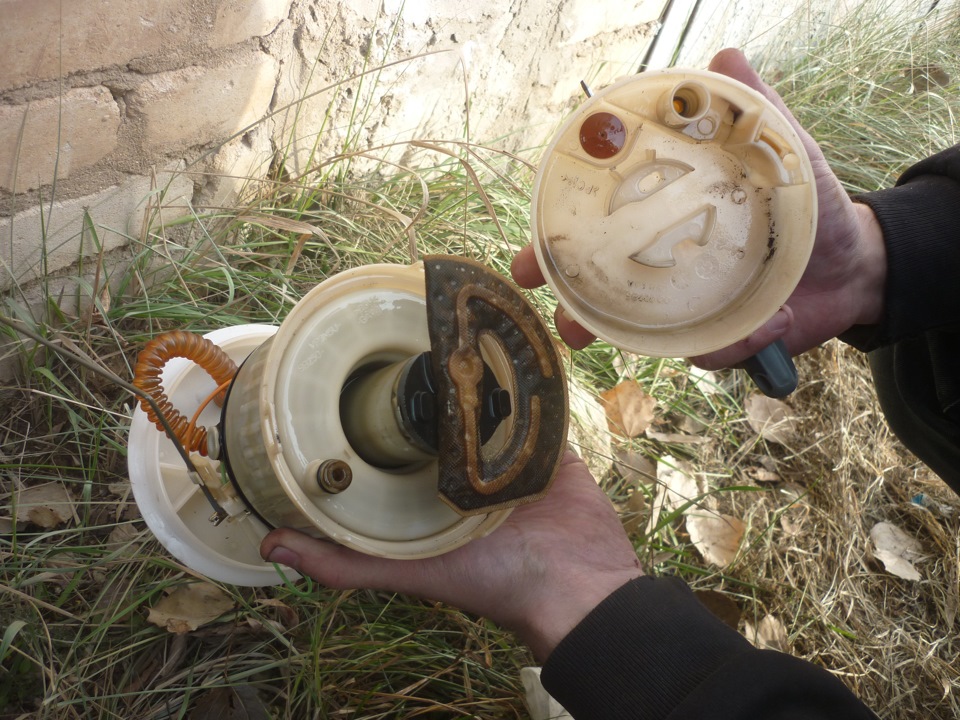

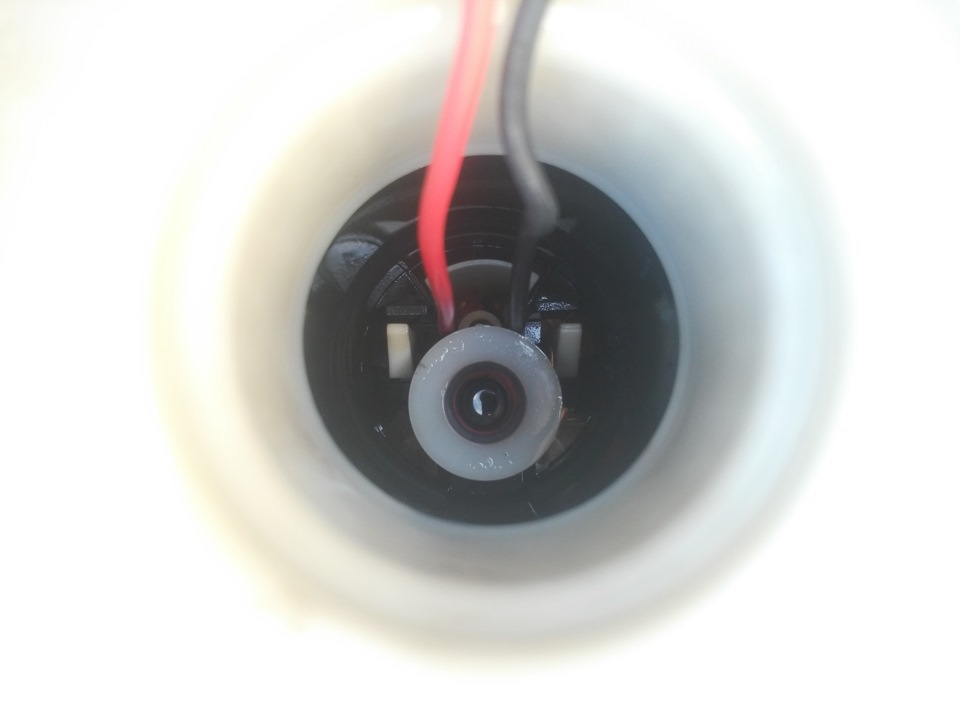

7. Для разъединения верхней части корпуса от фильтра, отверткой отожмите внутри 2 защелки.

8. Вытащите фильтр.

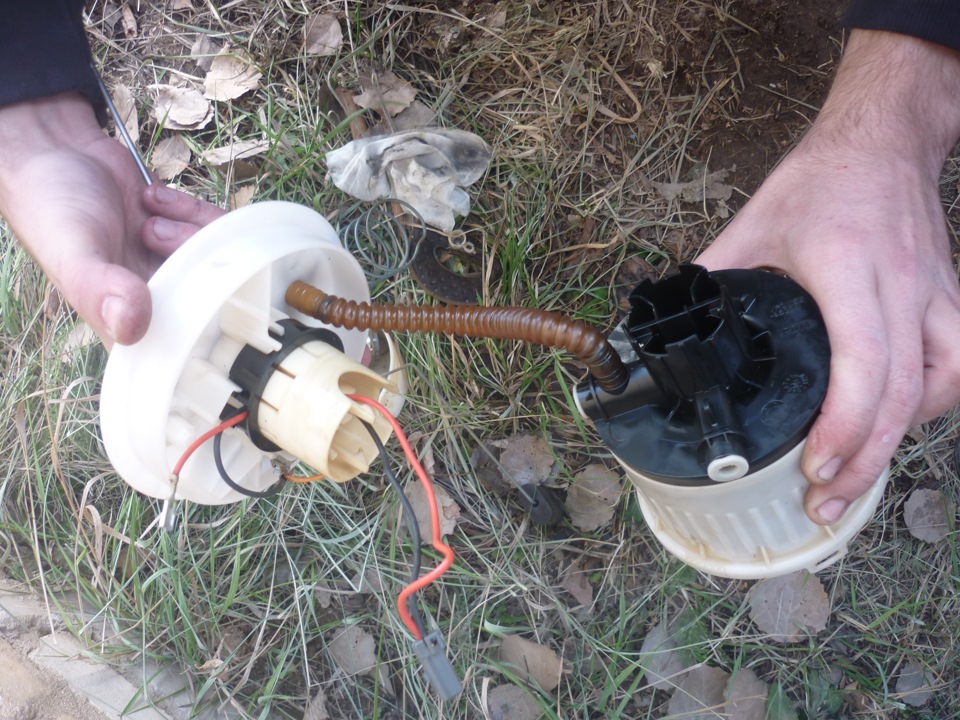

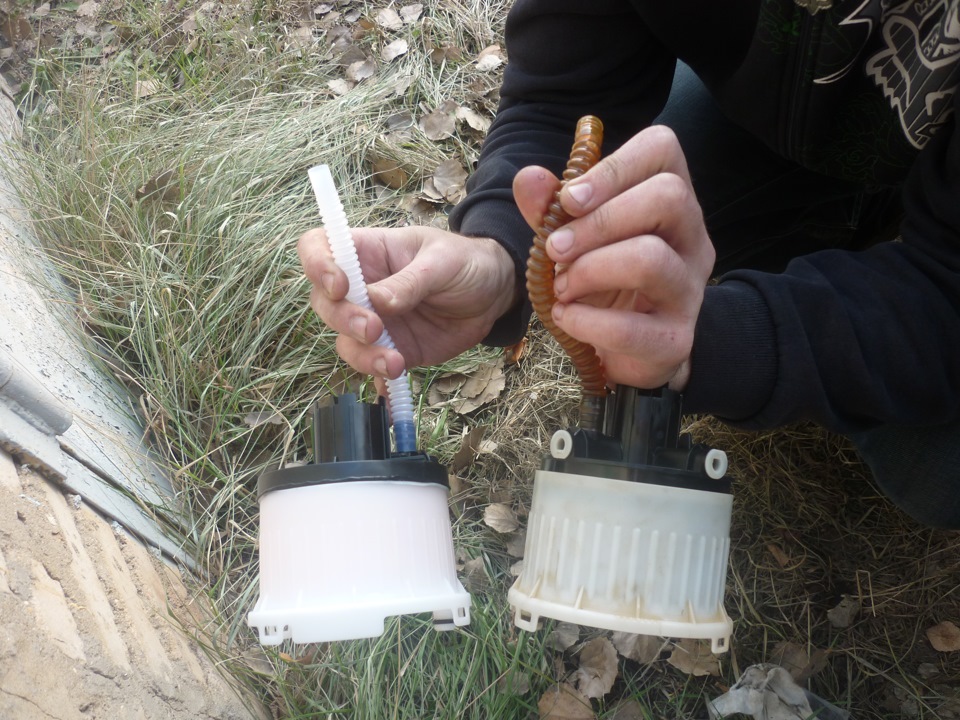

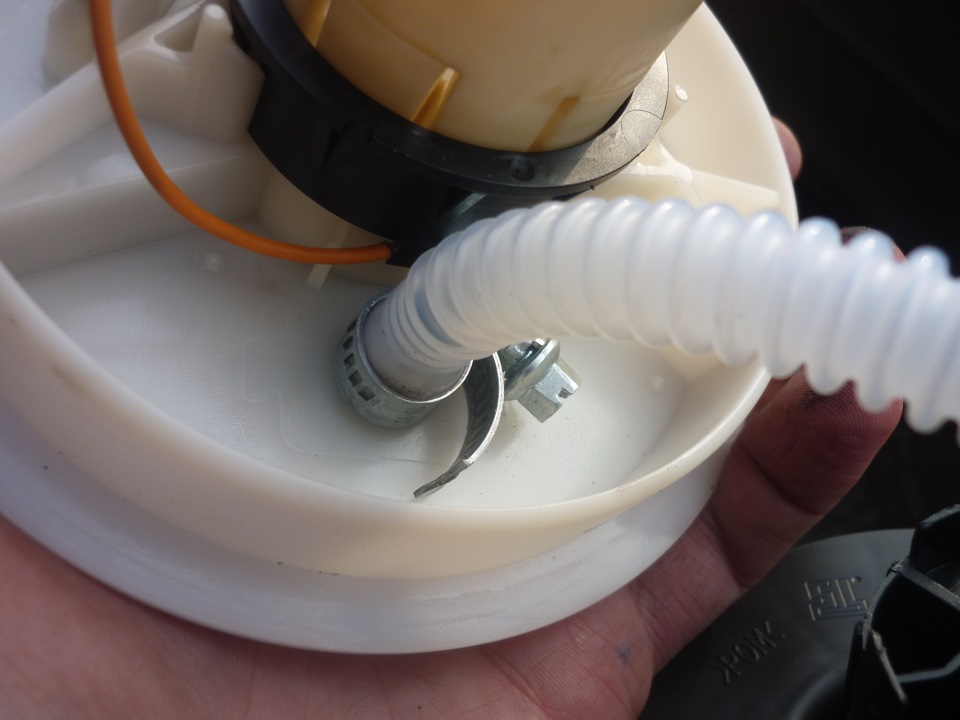

9. Разрежьте в верхней части топливный шланг и снимите сам фильтр.

10. Замените фильтр тонкой отчистки Мазда 3 и оденьте трубку, предварительно прогрев ее на огне, что бы она стала мягкой. Тогда быстро оденьте ее на насос. Для надежности, зафиксируйте трубку хомутом.

11. Наденьте новый фильтр грубой очистки Мазда 3 и соберите конструкцию в обратном порядке. Установите фильтр в топливный бак.

12. Установите обратно топливный бак и соберите все в обратной последовательности.

Видео самостоятельного разбора топливного насоса Мазда 3:

https://www.youtube.com/watch?v=xvMoQAVNfyc
