Замена тормозных колодок тормозных механизмов задних колес Hyundai Accent MC

Инструменты:

• Балонный ключ
• Упоры под колеса «башмаки»
• Опорные стойки
• Домкрат винтовой
• Гаечный ключ накидной прямой 14 мм
• Гаечный ключ рожковый 17 мм
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Плоскогубцы
• Щетка металлическая

Детали и расходники:

• Шприц
• Тормозная жидкости (типа DOT-4, при необходимости)
• Защитные чехлы направляющих пальцев (при необходимости)
• Тормозные колодки дисковых тормозных механизмов задних колес
• Тормозные колодки барабанных тормозных механизмов задних колес

Примечание:

Замену колодок проводим в случае предельно допустимого износа их накладок. Колодки также необходимо заменить при замене диска (барабана) тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

ПРЕДУПРЕЖДЕНИЕ:

Колодки тормозных механизмов задних колес необходимо заменять только комплектом – комплект колодок левого переднего колеса, и комплект колодок правого переднего колеса. Замена только одного комплекта может привести к уводу автомобиля в сторону при торможении.

Для замены колодок дисковых тормозных механизмов выполните следующее:

1. Если уровень жидкости в бачке гидропривода тормозов и сцепления находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости.

Примечание:

Жидкость необходимо откачать чтобы, при утапливании поршня в рабочий цилиндр, она не вытекла из-под крышки бачка.

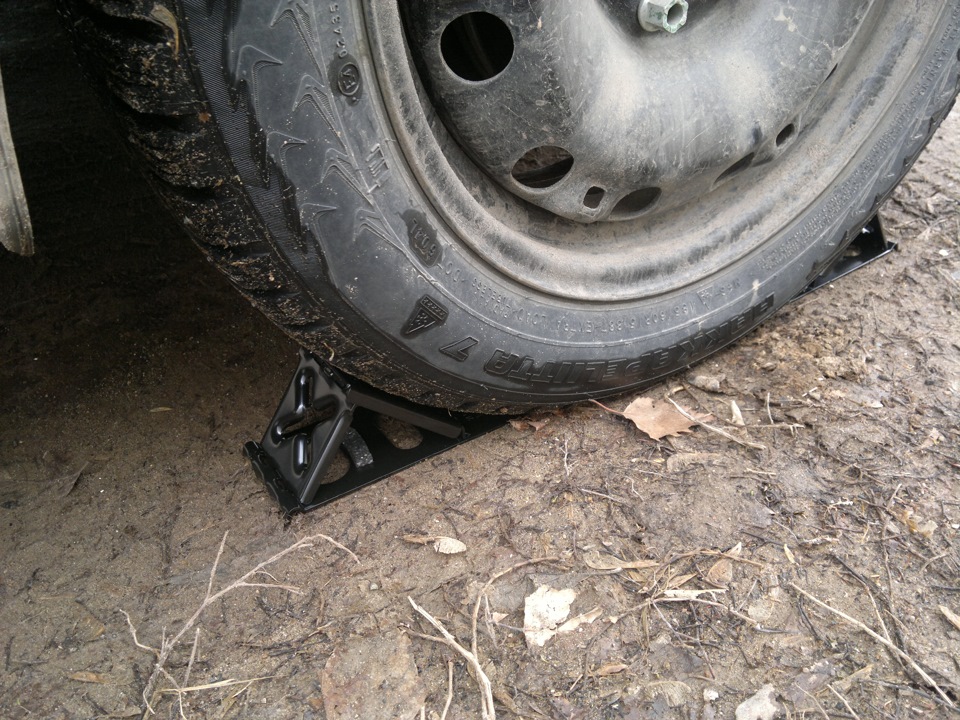

2. Установите противооткатные упоры («башмаки») под передние колеса.

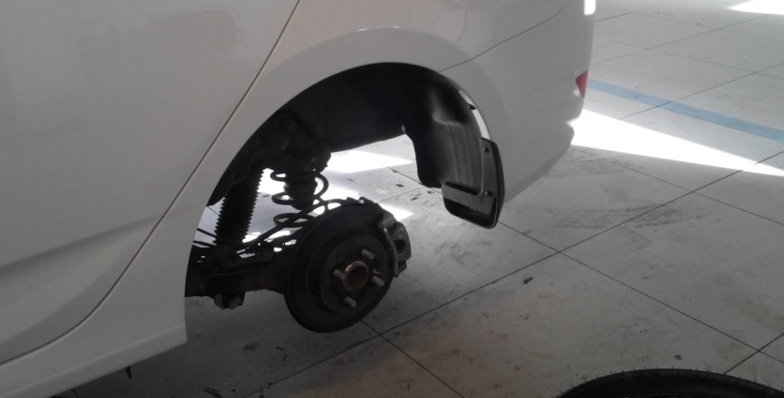

3. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

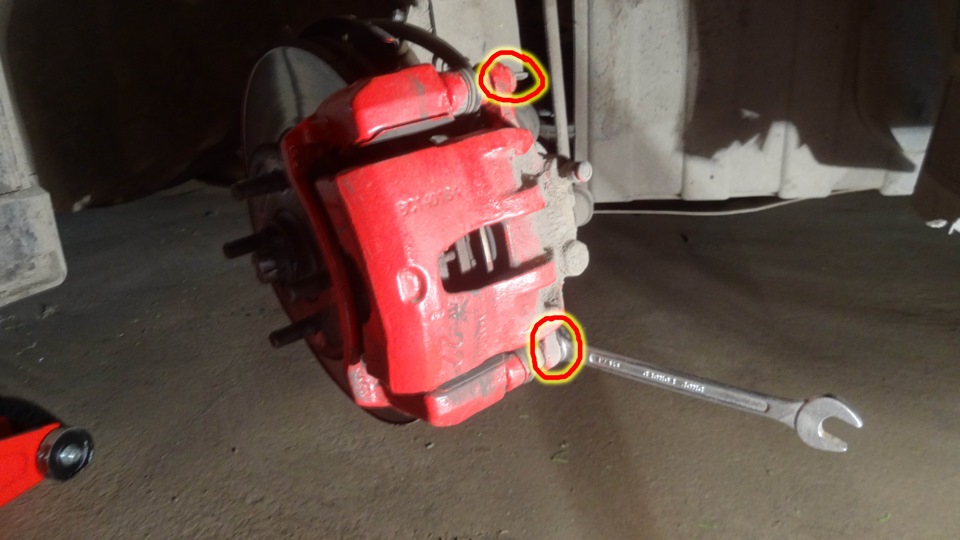

4. Накидным ключом на 14 мм, отверните нижний и верхний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом на 17 мм. Отведите суппорт в сторону стараясь не повредить тормозной шланг.

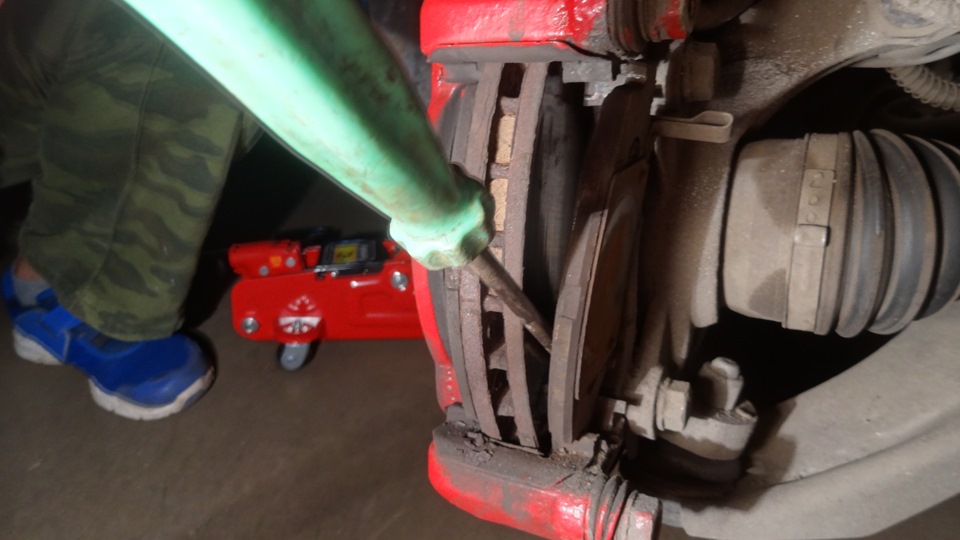

5. Отвёрткой сдвигаем наружную и внутреннюю тормозную колодку по направляющим пластинам, и снимаем их.

Старые и новые задние тормозные колодки.

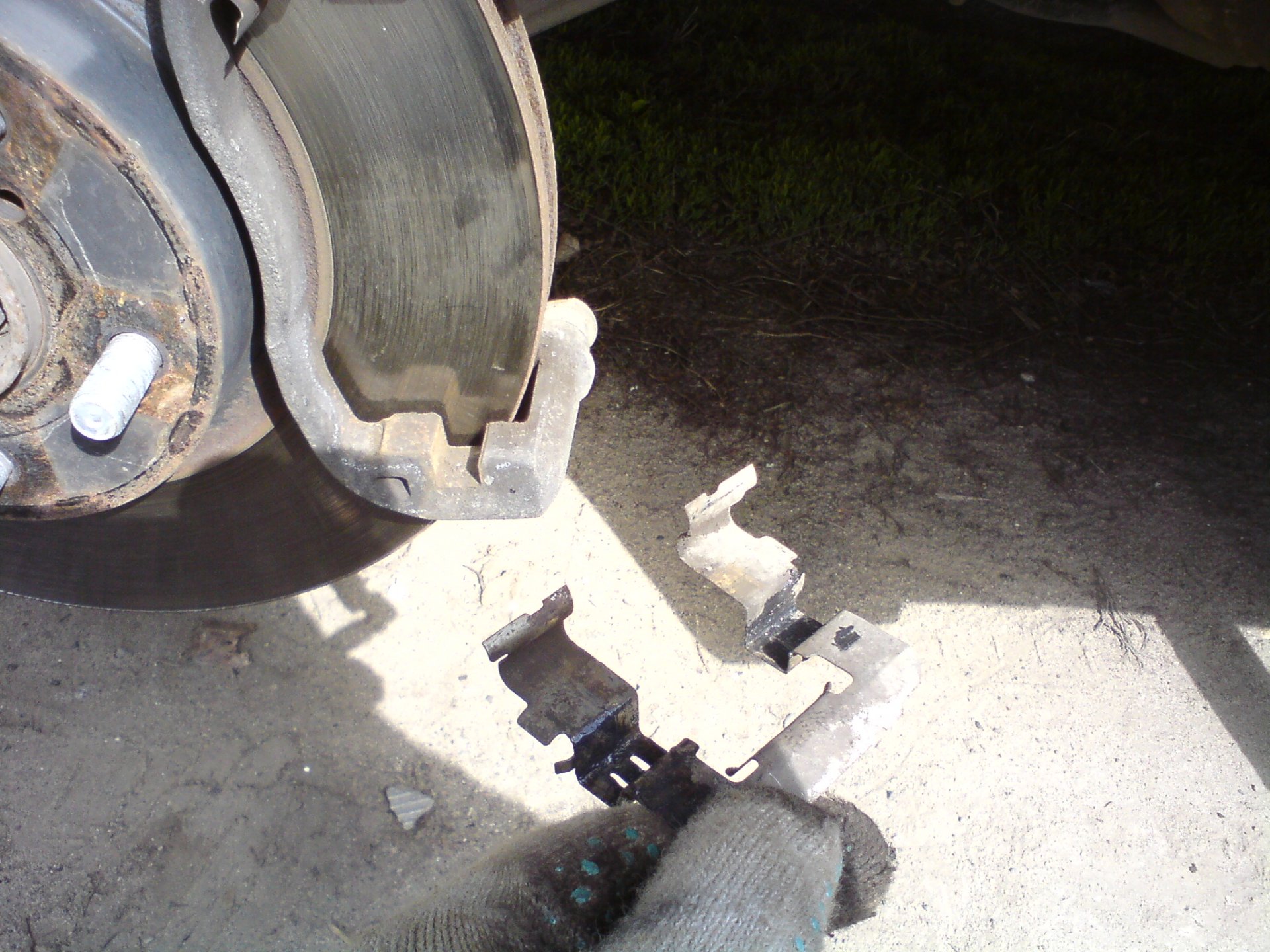

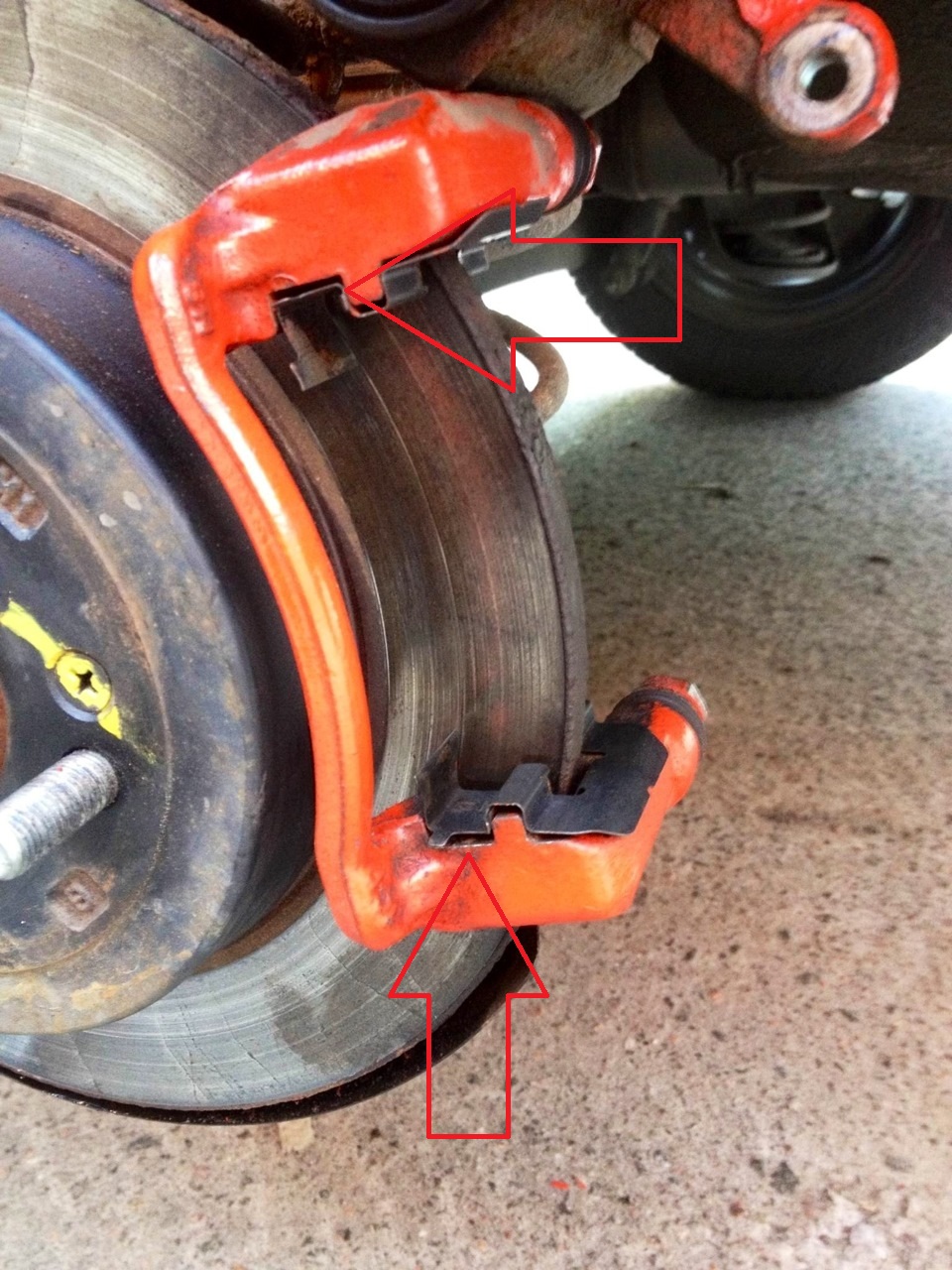

6. Вставляем отвёртку в зазор между направляющей колодок и пластиной, и, отжав пластину и снимаем её с направляющей колодок.

7. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

Примечание:

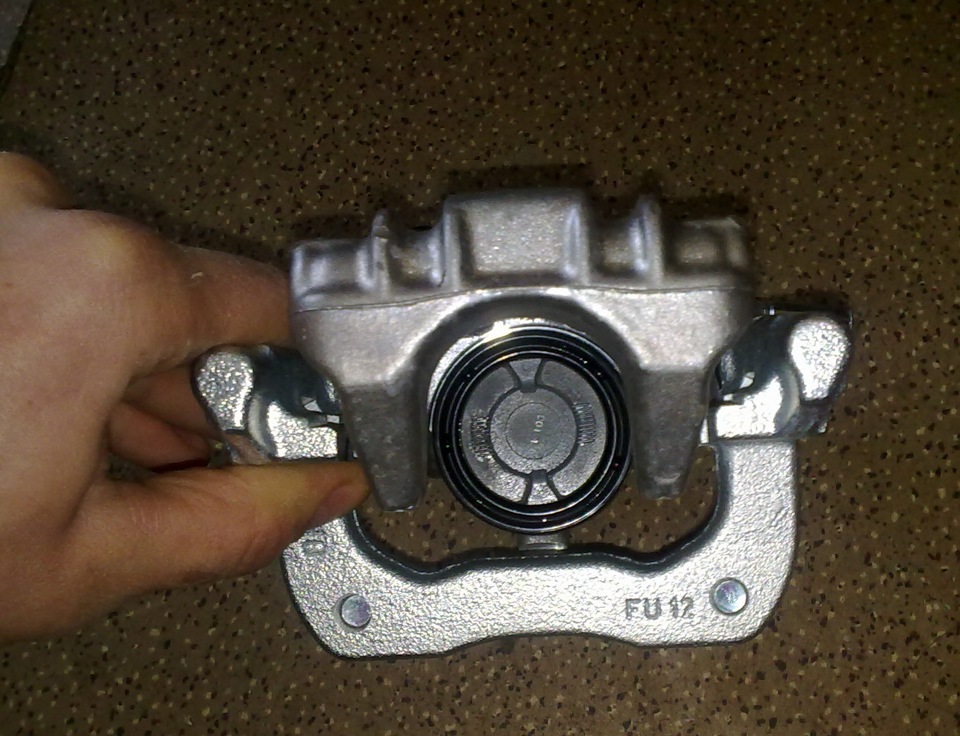

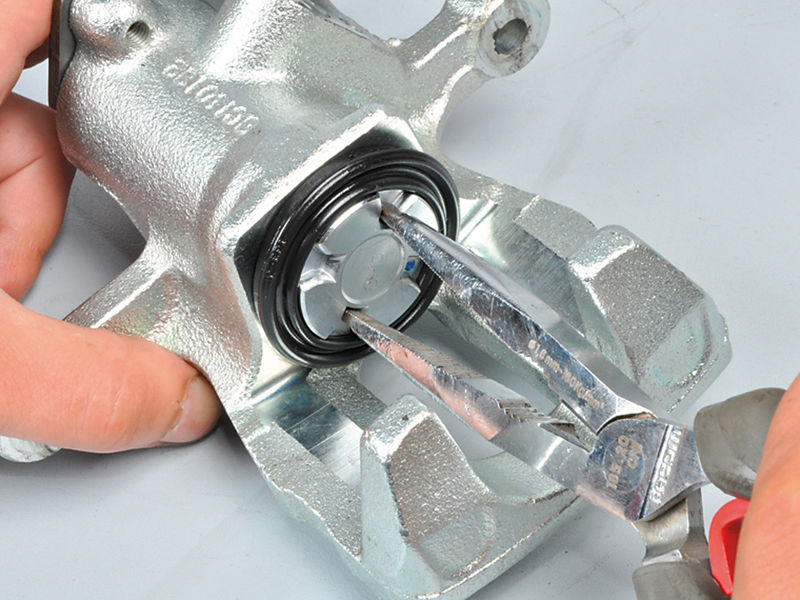

Вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень.

Утопить поршень внутрь цилиндра.

8. Устанавливаем новые тормозные колодки и крепим суппорт.

Примечание:

После замены колодок на обоих задних колесах, несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.

9. Проверяем уровень тормозной жидкости, и при необходимости доливаем, как описано в этой статье.

ПОЛЕЗНЫЕ СОВЕТЫ:

Перед установкой, очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок.

Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо.

Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми.
После замены колодок на обоих передних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.​

Для замены колодок барабанных тормозных механизмов выполните следующее:

Примечание:

Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен).​

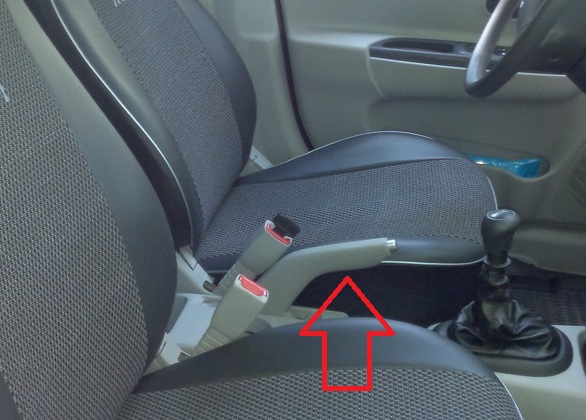

Расположение стояночного тормоза.

1. Установите противооткатные упоры («башмаки») под передние колеса.

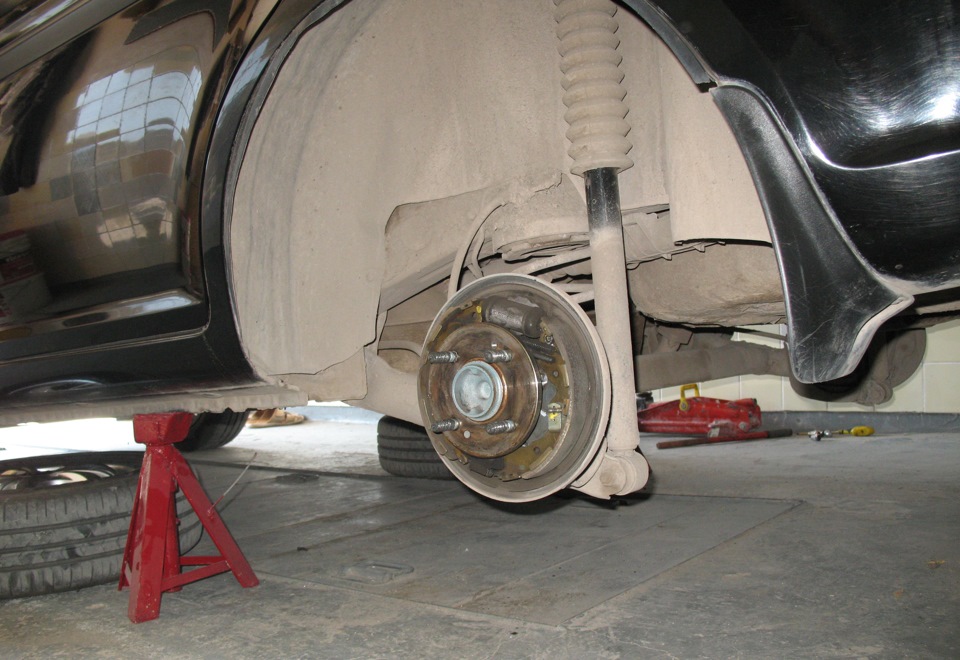

2. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

3. Снимите тормозной барабан, как описано здесь.

ПРЕДУПРЕЖДЕНИЕ:

Не нажимайте педаль тормоза после снятия тормозного барабана, т.к. поршни могут полностью выйти из цилиндра.

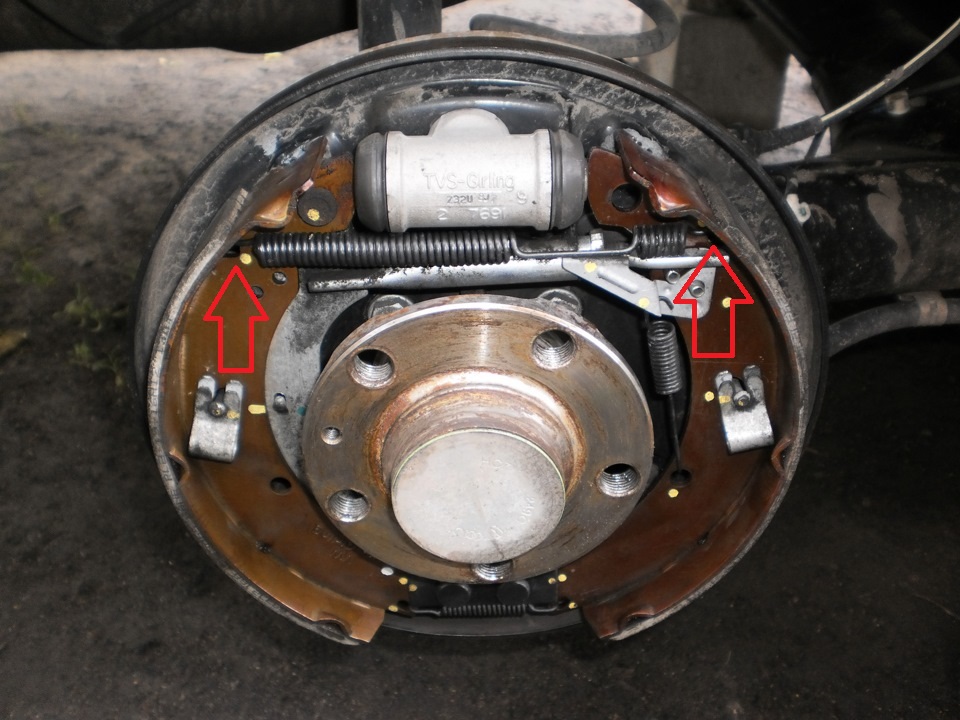

4. Очищаем от грязи все детали тормозного механизма, и поддев отвёрткой снимаем верхнюю стяжную пружину.

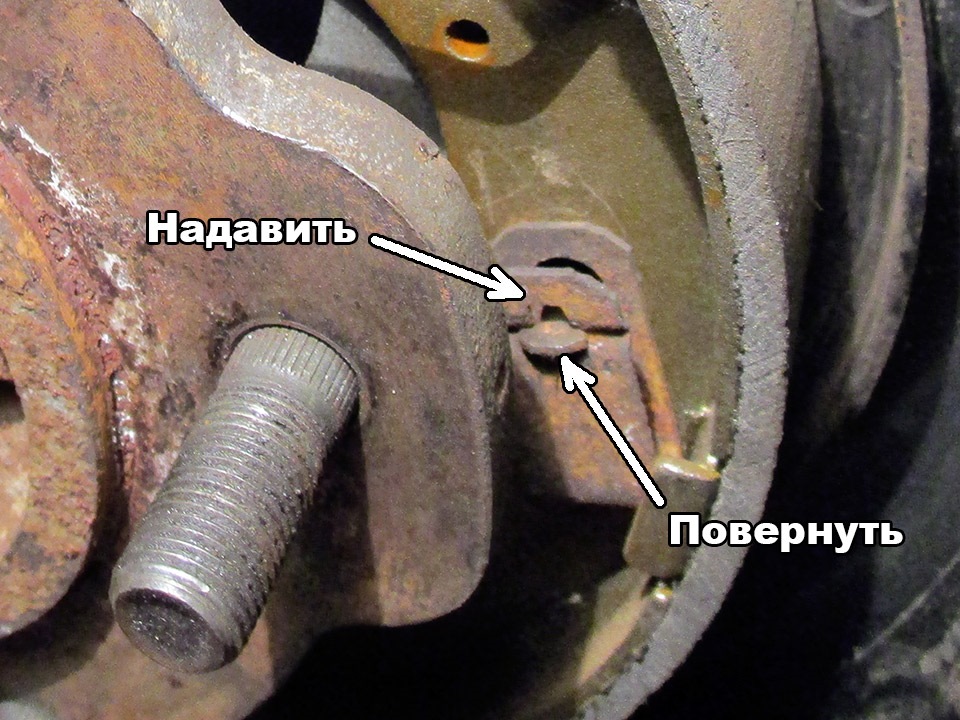

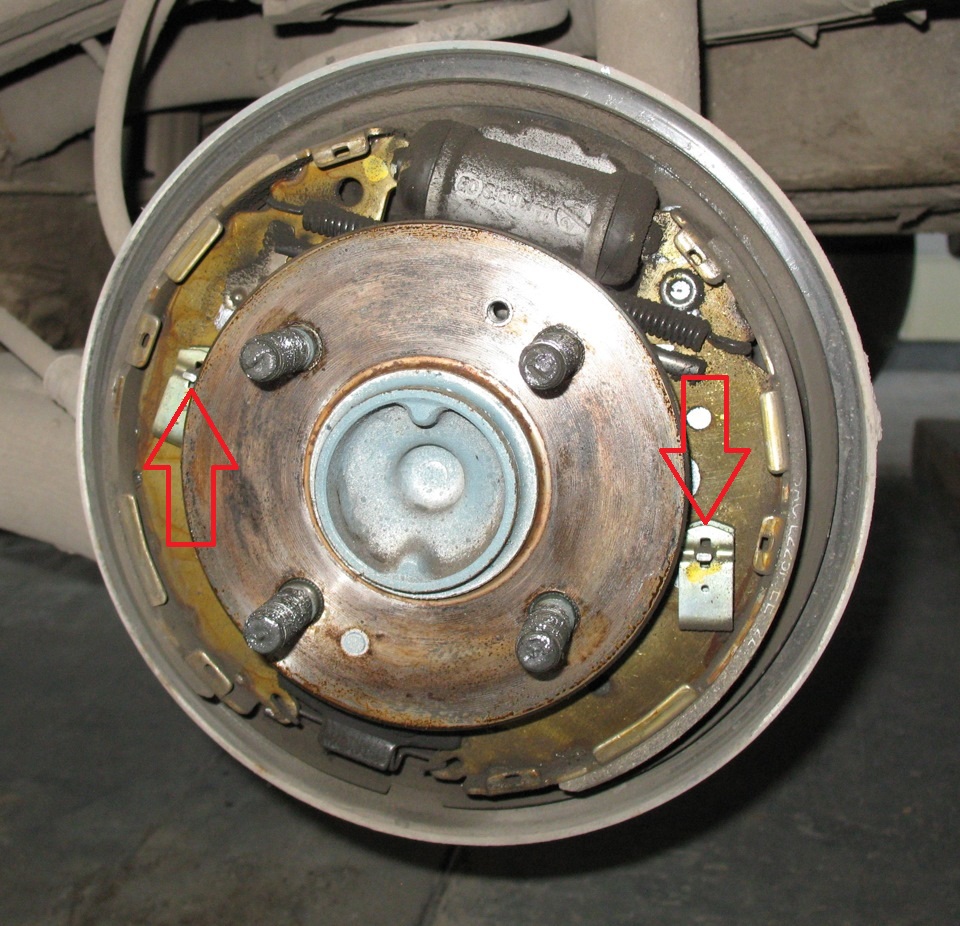

5. Придерживая опорную стойку передней колодки с обратной стороны тормозного щита, пассатижами нажимаем на скобу и поворачиваем стойку за хвостовик до его совмещения с прорезью в скобе, и снимаем скобу и опорную стойку.

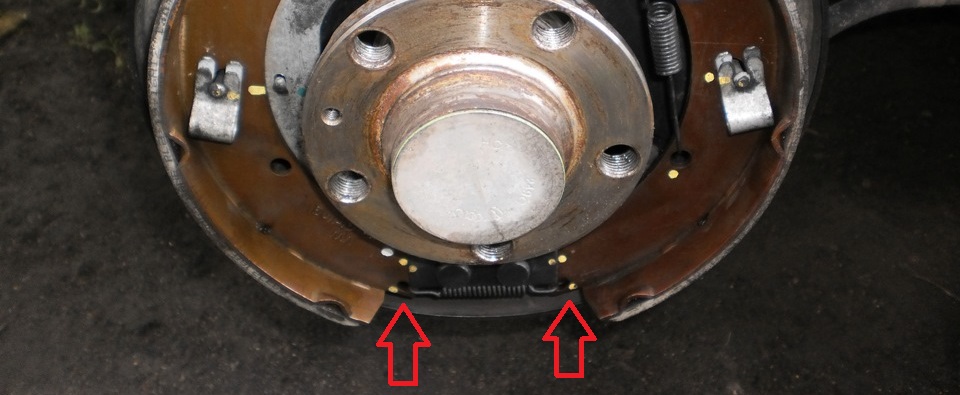

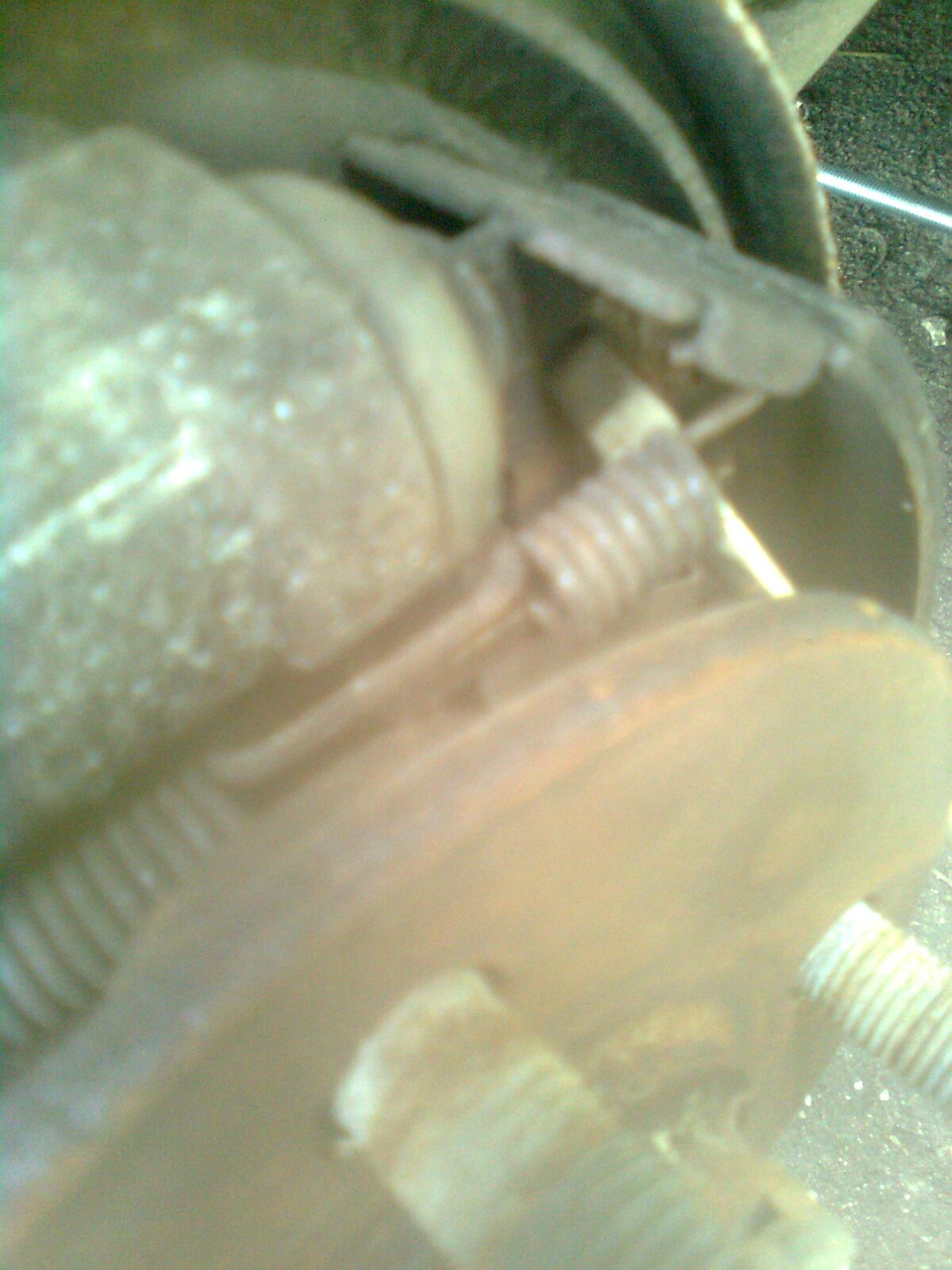

6. Опустив колодку, снимаем нижнюю стяжную пружину, и снимаем переднюю колодку.

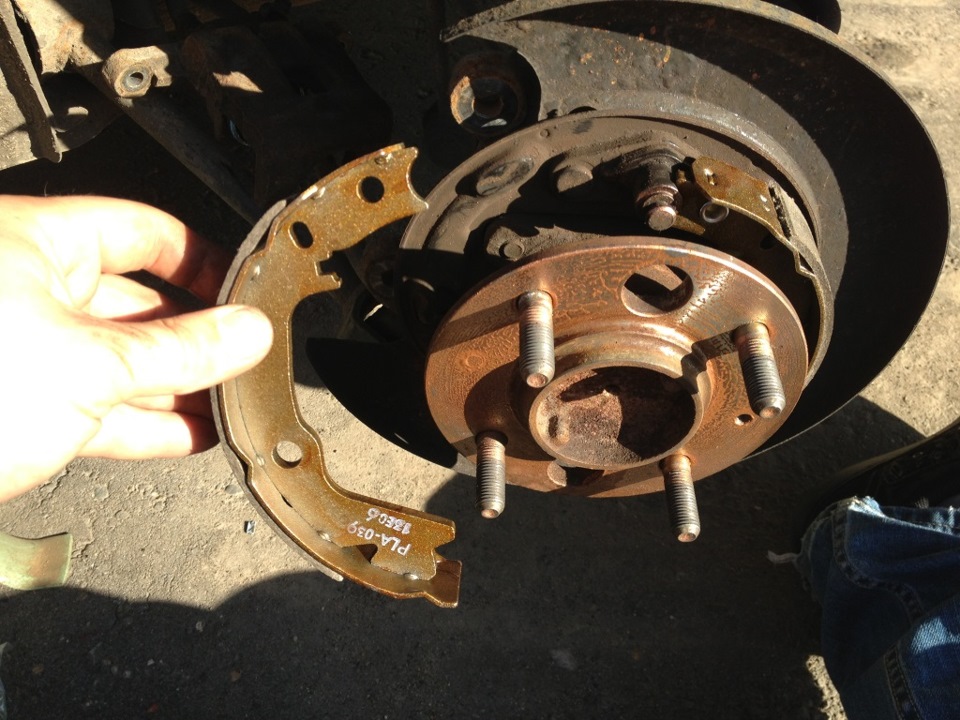

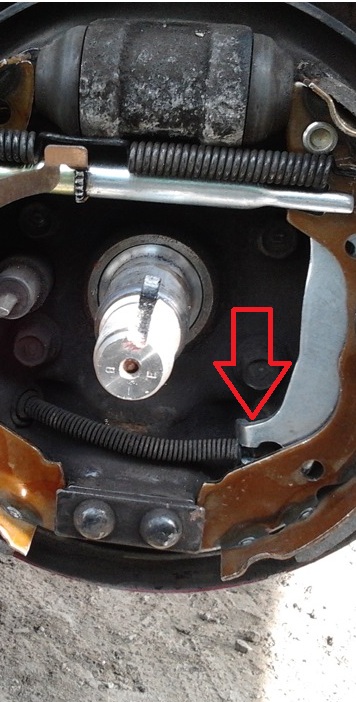

7. Снимаем с тормозного щита заднюю колодку так же, как переднюю, и отсоединяем наконечник троса от рычага привода стояночного тормоза (для наглядности показано на снятой ступице).

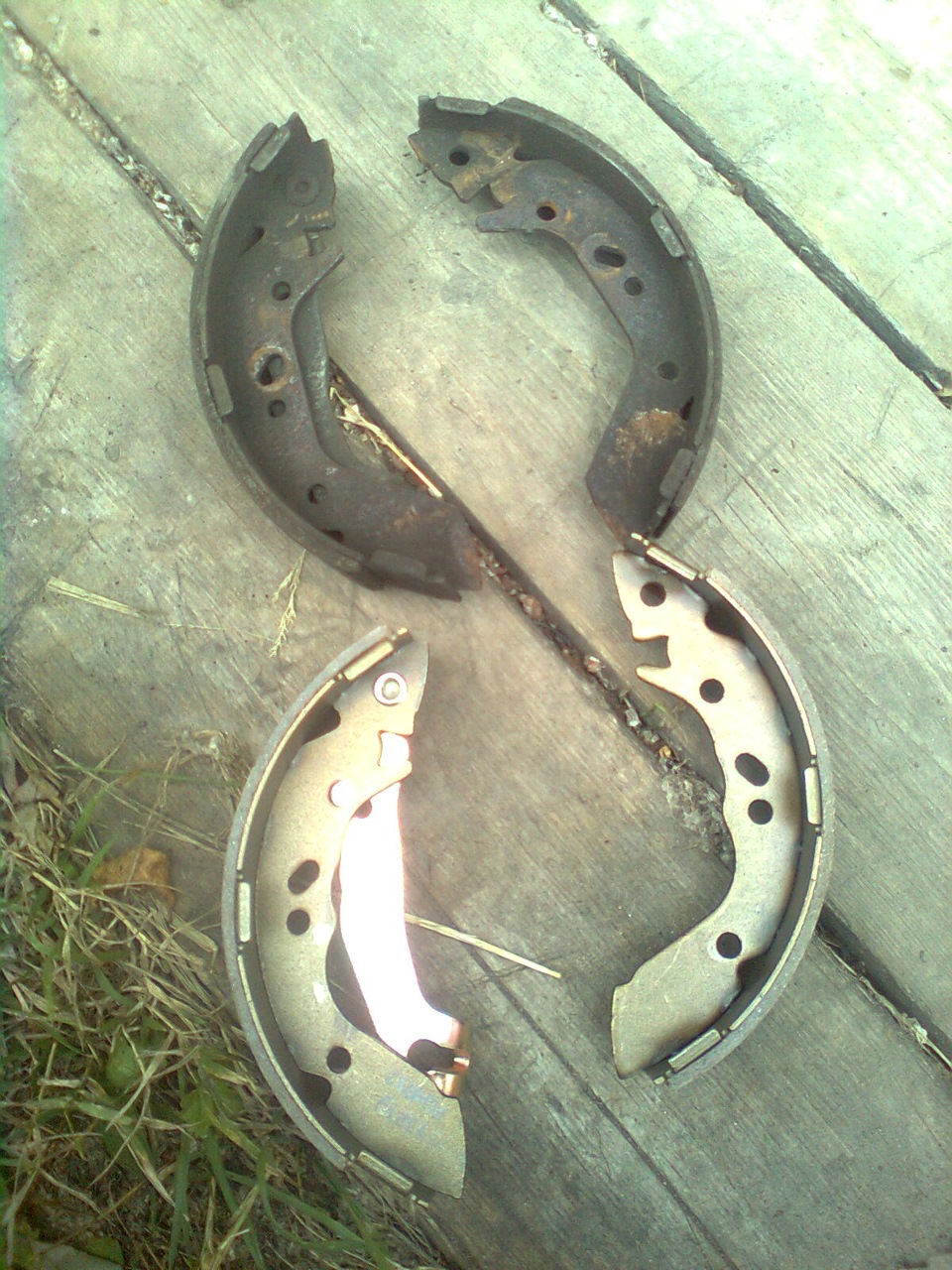

Старые и новые колодки.

8. Устанавливаем новые колодки в обратной последовательности.

9. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы, как описано в этой статье.

ПОЛЕЗНЫЕ СОВЕТЫ:

При установке тормозного барабана следует обратить внимание на совпадение резьбового отверстия в ступице под крепежный винт барабана и соответствующего отверстия в барабане.

После замены колодок, несколько раз нажимаем педаль тормоза для установки поршней в рабочее положение.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
