Замена цепи (или ремня) привода газораспределительного механизма Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 14 мм
  • Гаечный ключ торцевой Г-образный 17 мм
  • Гаечный ключ торцевой Г-образный 19 мм
  • Динамометрический ключ
  • Насадка на вороток 10 мм
  • Отвертка плоская средняя
  • Инструмент для снятия шкива коленчатого вала

Детали и расходники:

  • Емкость для слива масла
  • Моторное масло
  • Воронка
  • Штифт
  • Герметик
  • Валик
  • Сальник коленчатого вала
  • Цепь привода газораспределительного механизма

Примечание:

Работу удобнее проводить на смо­тровой канаве или эстакаде.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отсоедините провод от клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

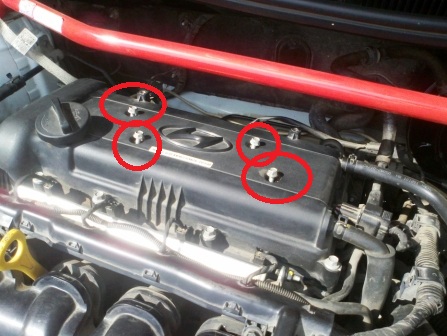

2. Ключом «на 10» откручиваем пластиковую крышку на двигателе, и снимаем крышку.

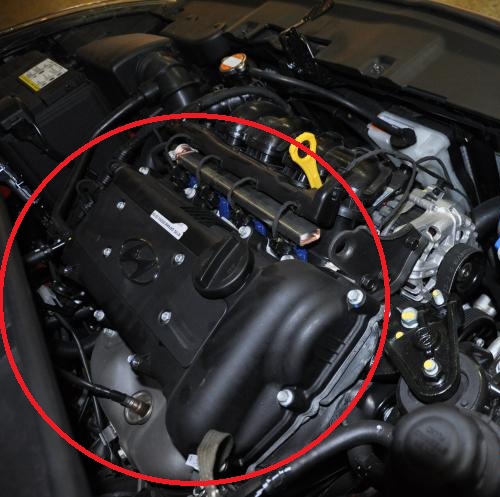

Откручиваем пластиковую крышку на двигателе на автомобиле Hyundai Solaris

3. Снимите крышку головки блока цилиндров, как описано здесь.

Снимите крышку головки блока цилиндров на автомобиле Hyundai Solaris

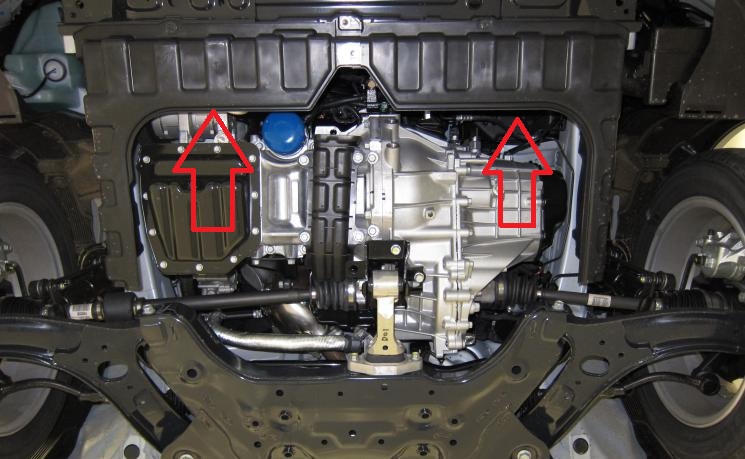

4. Снимите брызговик двигателя, как описано здесь.

Снимите брызговик двигателя на автомобиле Hyundai Solaris

5. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия, как описано здесь.

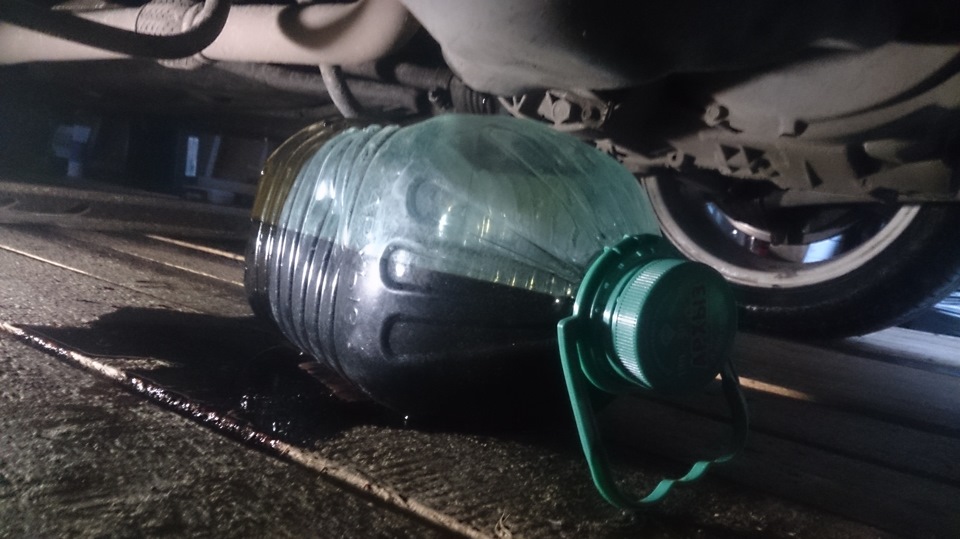

6. Слейте моторное масло из картера двигателя, как описано здесь.

Слейте моторное масло из картера двигателя на автомобиле Hyundai Solaris

7. Снимите верхний кронштейн правой опоры силового агрегата, как описано здесь.

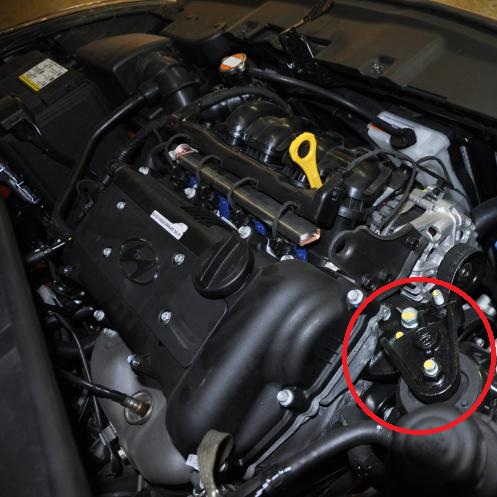

Расположение правой опоры силового агрегата на автомобиле Hyundai Solaris

8. Снимите ремень привода вспомогательных агрегатов, как описано здесь.

Снимите ремень привода вспомогательных агрегатов на автомобиле Hyundai Solaris

9. Выверните болт верхнего крепления насоса гидроусилителя, и отведите насос в сторону.

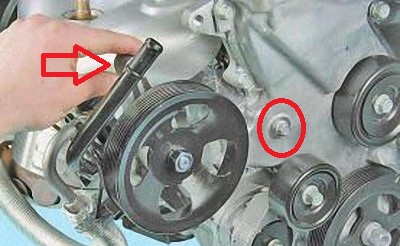

Расположение болта верхнего крепления насоса гидроусилителя на автомобиле Hyundai Solaris

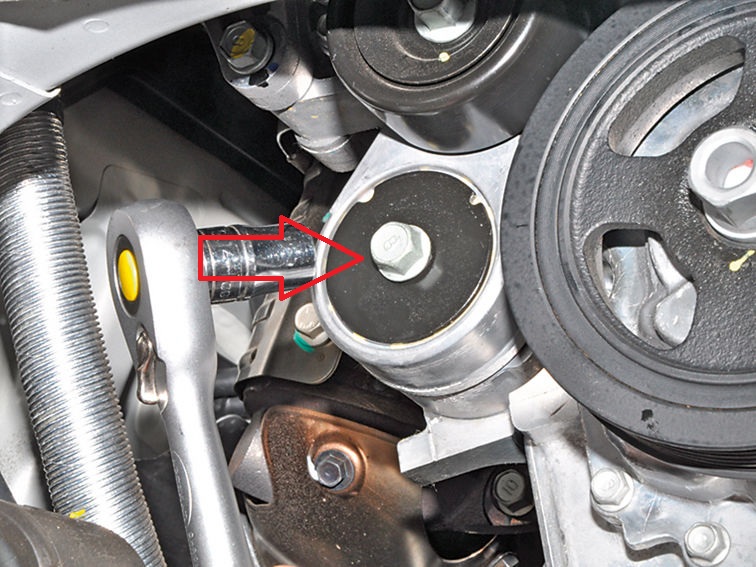

10. Выверните болт крепления натяжителя ремня привода вспомогательных агрегатов (болт с обратной резьбой), и снимите натяжитель.

Выверните болт крепления натяжителя ремня привода вспомогательных агрегатов на автомобиле Hyundai Solaris

11. Выверните четыре болта крепления нижнего кронштейна правой опоры к двигателю, и снимите кронштейн.

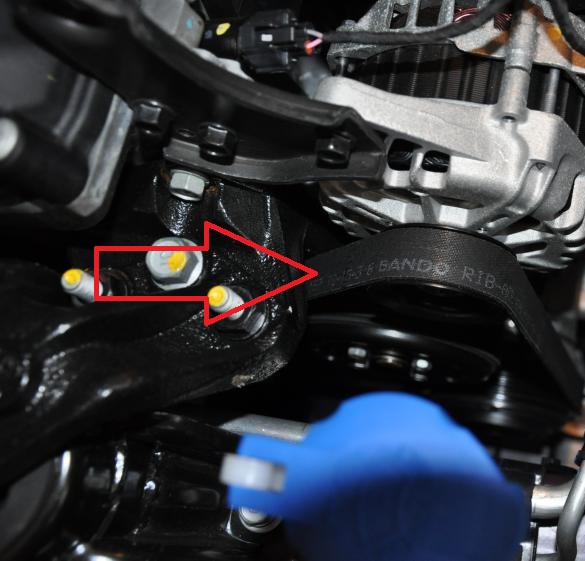

Расположение болтов крепления нижнего кронштейна правой опоры к двигателю на автомобиле Hyundai Solaris

12. Выверните болт крепления вспомогательного ролика ремня привода вспомогательных агрегатов, и снимите ролик.

Выверните болт крепления вспомогательного ролика ремня привода вспомогательных агрегатов на автомобиле Hyundai Solaris

Примечание:

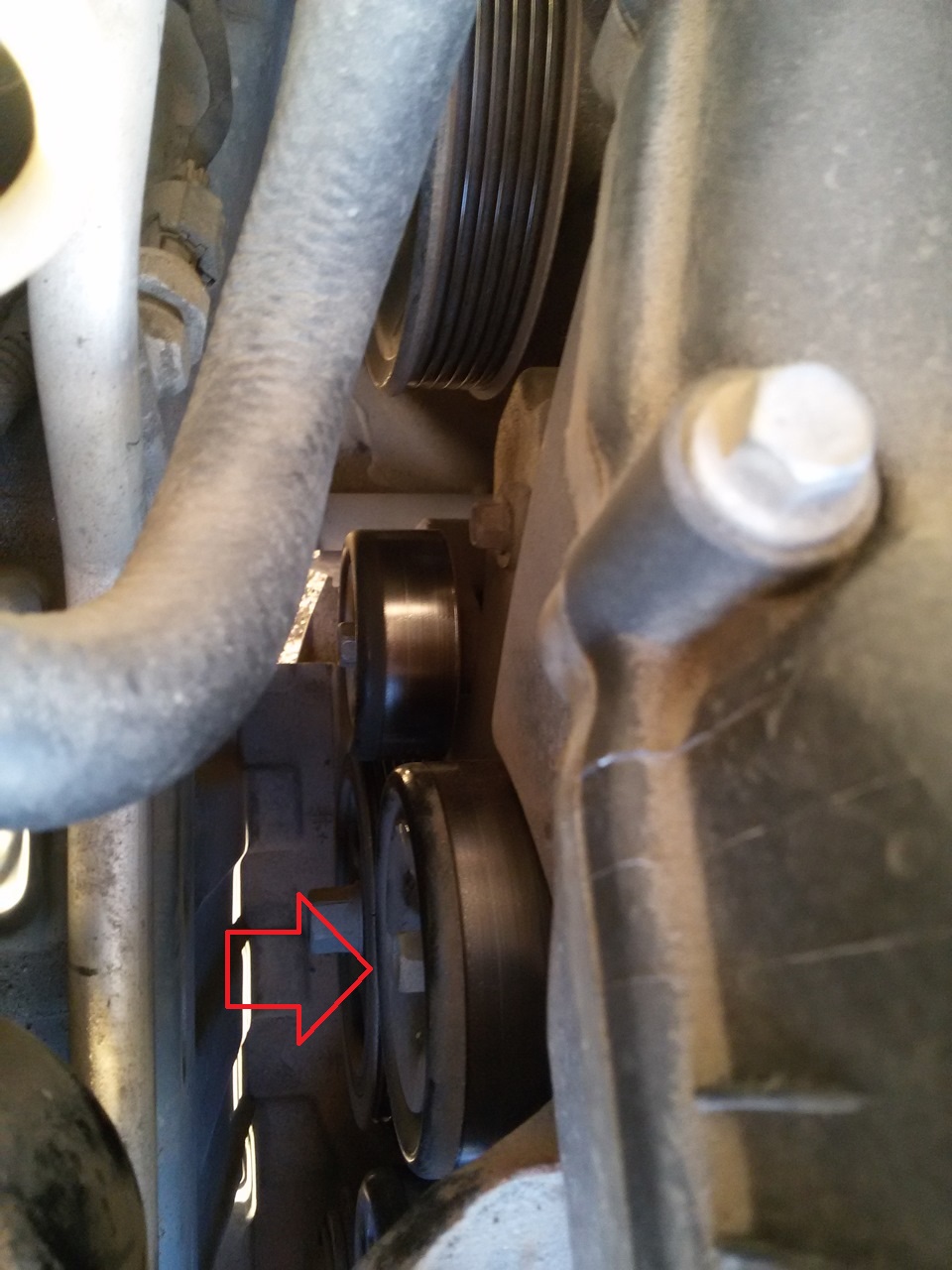

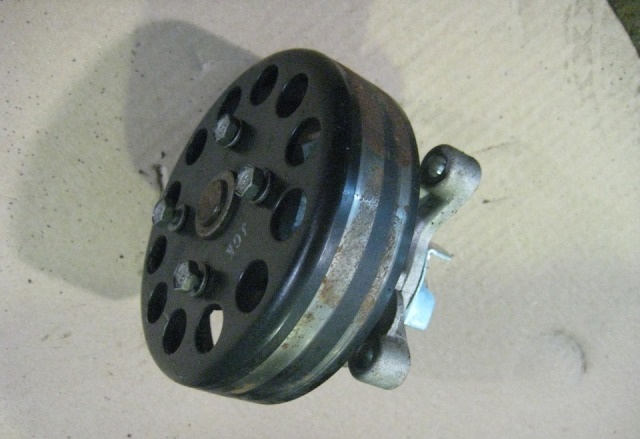

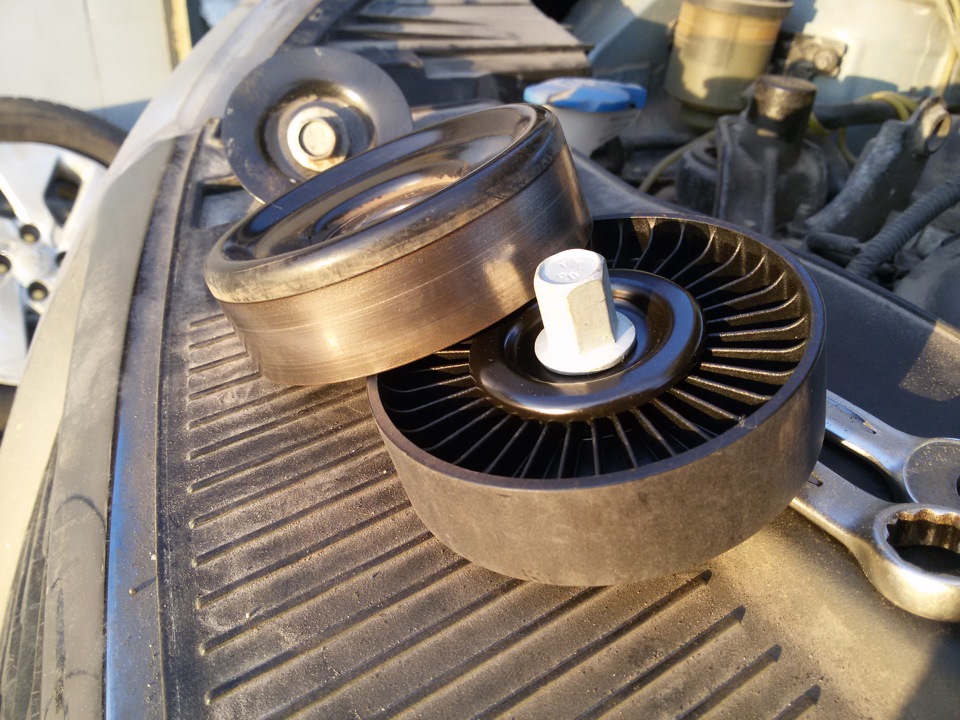

Вспомогательный ролик ремня привода вспомогательных агрегатов на автомобиле Hyundai Solaris

Старый и новый вспомогательный ролик.

13. Снимите водяной насос, как описано здесь.

Водяной насос на автомобиле Hyundai Solaris

14. Удерживая шкив коленчатого вала от проворачивания специальным приспособлением, выверните болт крепления шкива, и снимаем шкив с коленчатого вала.

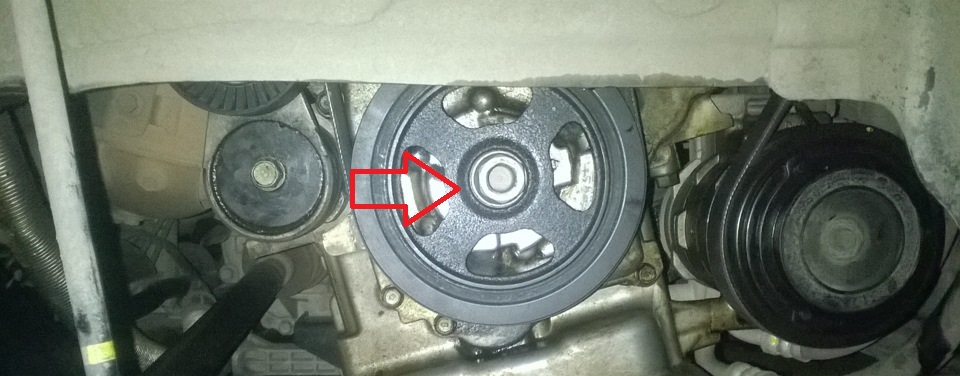

Выверните болт крепления шкива коленчатого вала на автомобиле Hyundai Solaris

Примечание:

Если нет инструмента для удержания шкива, то перед отворачиванием болта крепления шкива привода вспомогательных агрегатов, включаем пятую передачу в коробке передач и просим помощника нажать педаль тормоза.​

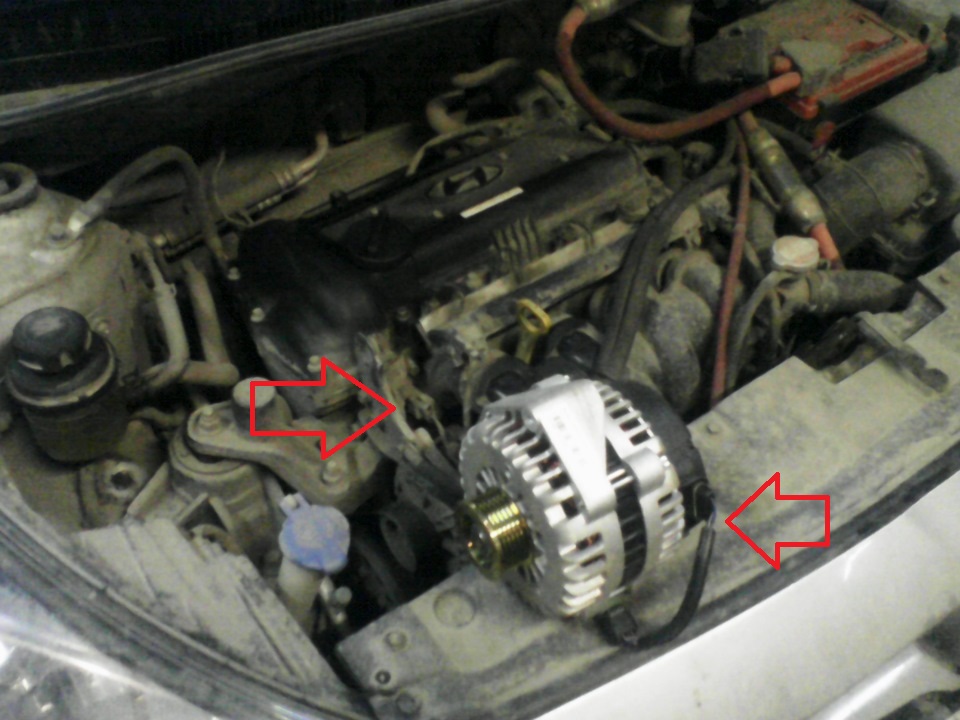

15. Выверните три болта крепления кронштейна генератора, и снимите кронштейн.

Болты крепления кронштейна генератора на автомобиле Hyundai Solaris

16. Снимите генератор, как описано здесь.

Снятый генератор на автомобиле Hyundai Solaris

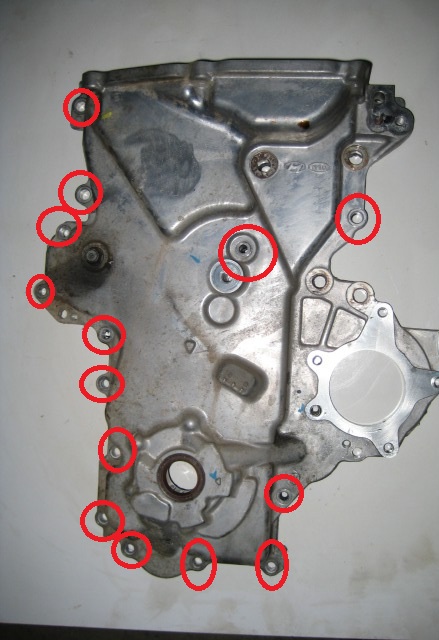

17. Выверните четырнадцать болтов крепления крышки газораспределительного механизма, и снимите крышку (для наглядности расположение болтов показано на снятой крышке).

Расположение болтов крепления крышки газораспределительного механизма на автомобиле Hyundai Solaris

18. Специальным приспособлением или отверткой отожмите башмак натяжителя и зафиксируйте натяжитель штифтом.

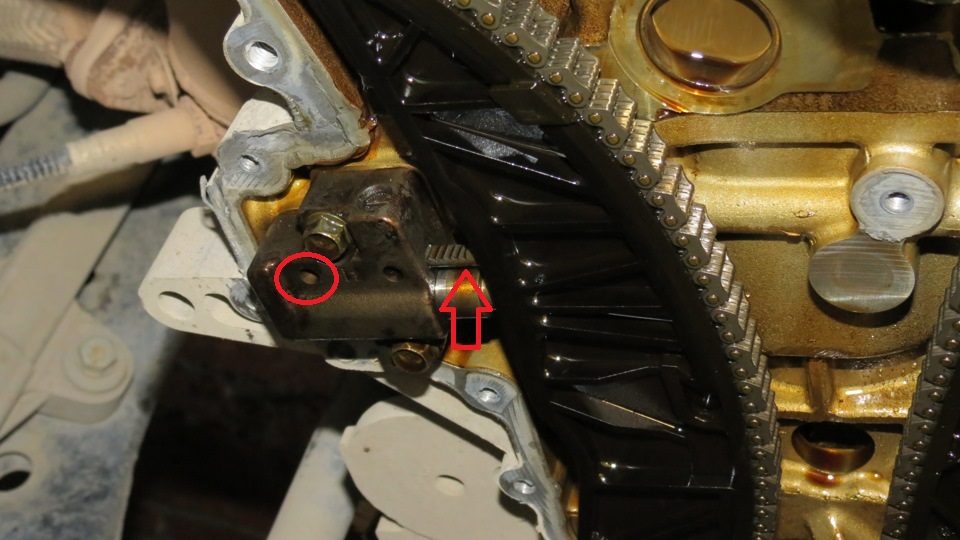

Отожмите башмак натяжителя и зафиксируйте натяжитель на автомобиле Hyundai Solaris

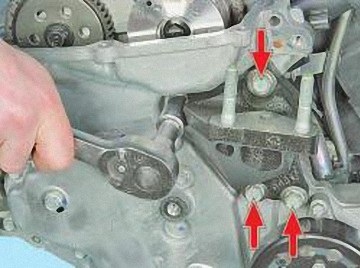

19. Выверните два болта крепления натяжителя, и снимите натяжитель.

Выверните два болта крепления натяжителя на автомобиле Hyundai Solaris

Примечание:

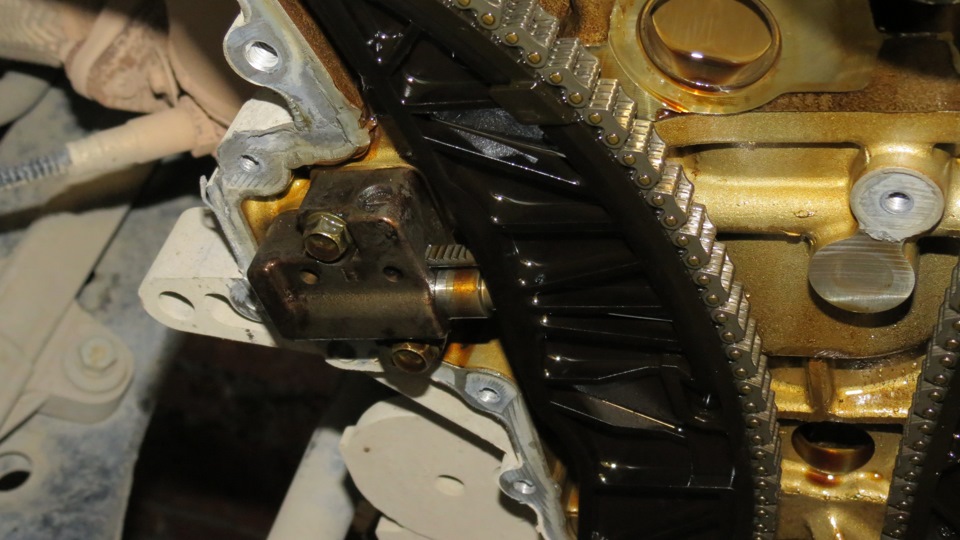

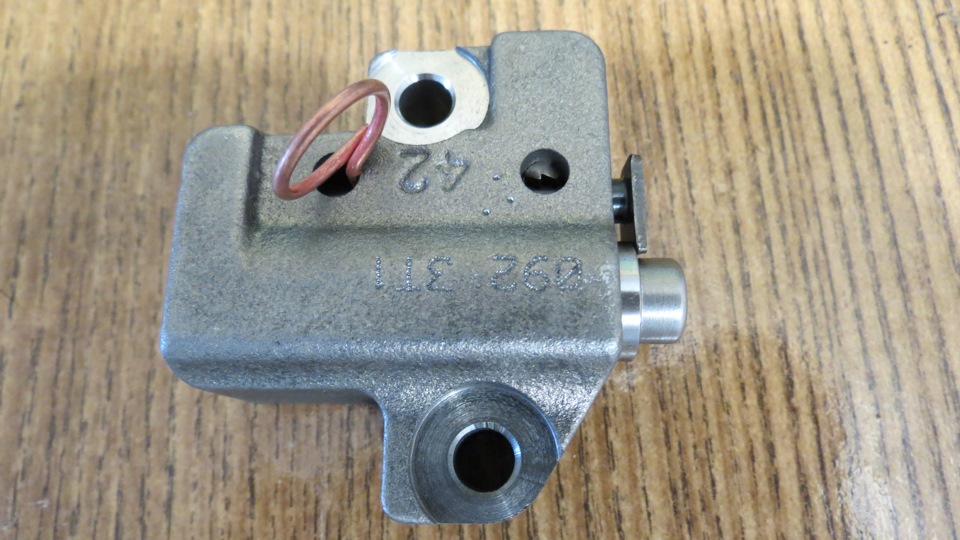

Натяжитель цепи привода газораспределительного механизм на автомобиле Hyundai Solaris

Натяжитель цепи привода газораспределительного механизма, с вставленным штифтом.

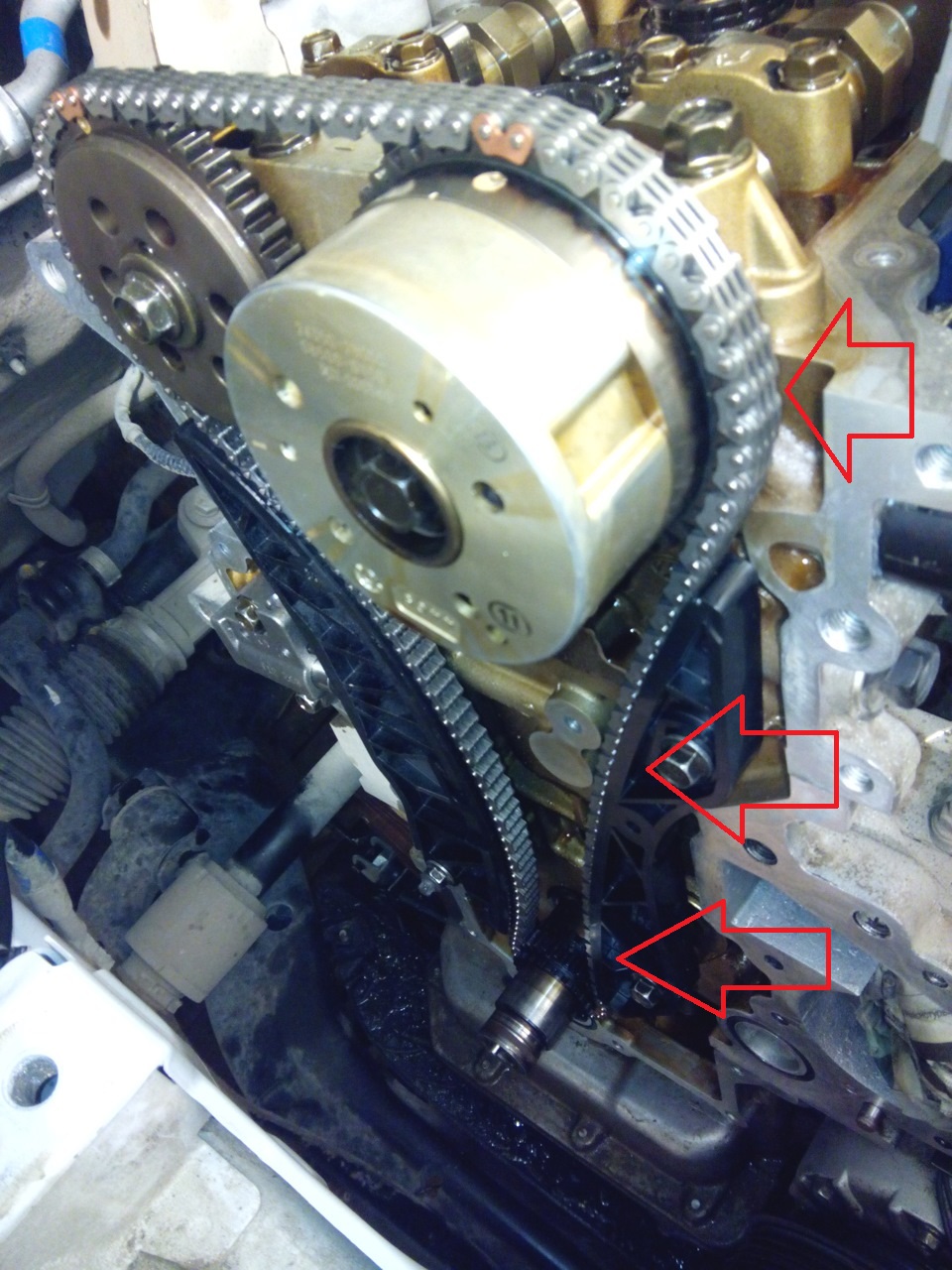

20. Немного проверните распределительный вал выпускных клапанов по часовой стрелке, и снимите цепь с шестерен распределительных валов и с шестерни коленчатого вала.

Снимите цепь с шестерен распределительных валов и с шестерни коленчатого вала на автомобиле Hyundai Solaris

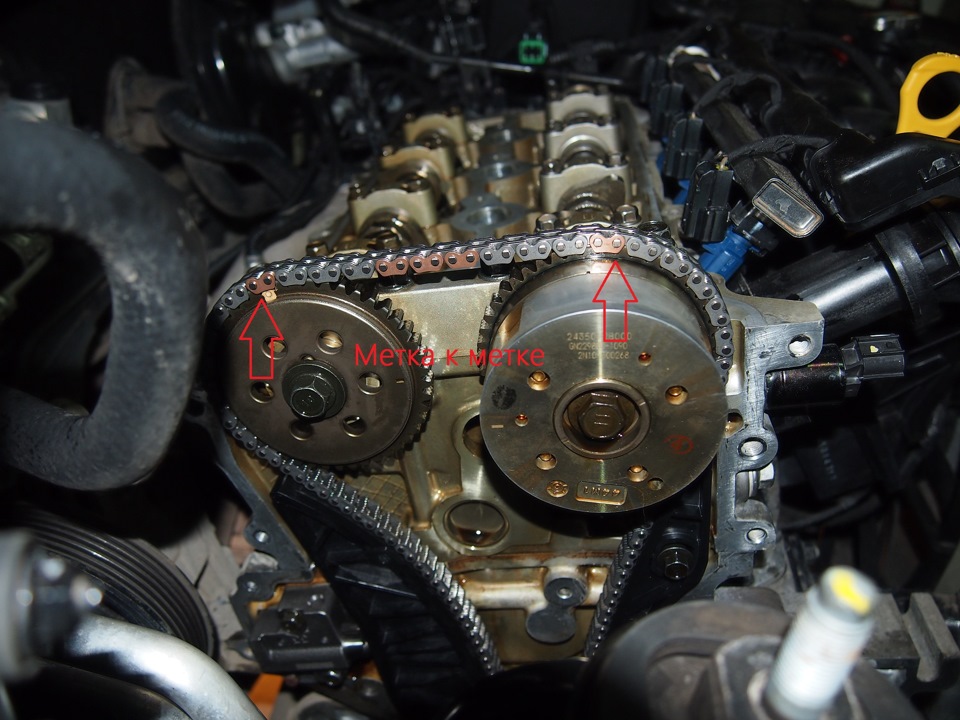

21. Установите цепь в обратном порядке по меткам на шестернях распределительных валов и на цепи (окрашенные звенья), следя за тем, чтобы установочный штифт на коленчатом валу находился вверху.

Установите цепь по меткам на шестернях на автомобиле Hyundai Solaris

22. Установите натяжитель цепи и извлеките из него штифт.

Установите натяжитель цепи и извлеките из него штифт на автомобиле Hyundai Solaris

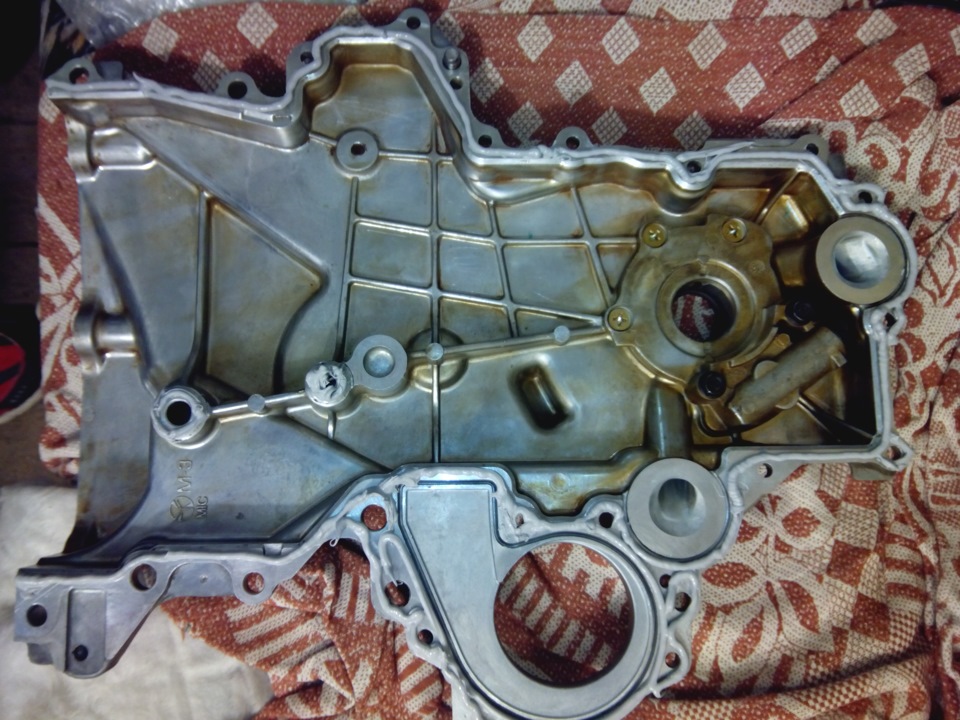

23. Очистите от старого герметика привалочные поверхности блока цилиндров.

Очистите от старого герметика поверхности блока цилиндров на автомобиле Hyundai Solaris

24. Нанесите на привалочные поверхности крышки цепи привода газораспределительного механизма герметик валиком толщиной 3–5 мм.

Нанесите на поверхности крышки цепи привода газораспределительного механизма герметик на автомобиле Hyundai Solaris

Примечание:

Установите крышку, вверните и затяните равномерно, в несколько проходов 10-миллиметровые болты моментом 9,8–11,8 Н·м, а 12-миллиметровые – моментом 18,6–23,5 Н·м.

25. Установите все остальные детали в порядке, обратном снятию.

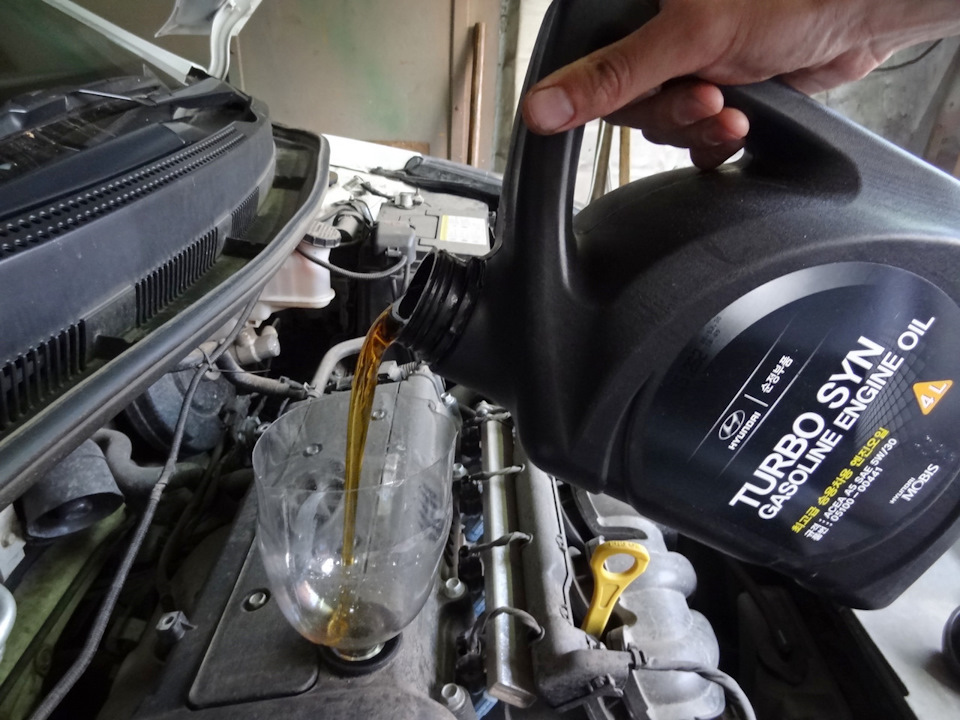

26. Залейте моторное масло, как описано здесь.

Залейте моторное масло на автомобиле Hyundai Solaris

ПОЛЕЗНЫЕ СОВЕТЫ:

При каждом снятии крышки цепи привода газораспределительного механизма заменяйте сальник коленчатого вала.
