Замена вакуумного усилителя Mitsubishi Outlander 2007 - 2010, XL

Вакуумный усилитель тормозов представляет собой сложную трудноразбираемую конструкцию. Для его регулировки и ремонта требуются квалифицированный персонал и специальное оборудование. Кроме того, усилитель представляет собой устройство, непосредственно влияющее на безопасность движения, низкокачественный его ремонт может привести к тяжелым последствиям, поэтому при неисправности заменяйте усилитель в сборе. Способы проверки работоспособности вакуумного усилителя тормозов описаны выше.

Вам потребуются: специальный ключ «на 12» для тормозных трубопроводов, ключи «на 12», «на 13», отвертка с плоским лезвием, пассатижи.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Для удобства выполнения работ снимите воздухоподводящий рукав и корпус воздушного фильтра в сборе с воздухолриемником.

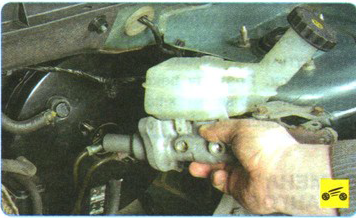

3. Снимите главный тормозной цилиндр.

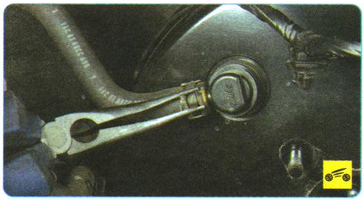

4. Сожмите отогнутые ушки хомута крепления шланга к патрубку обратного клапана вакуумного усилителя тормозов, сдвиньте хомут по шлангу...

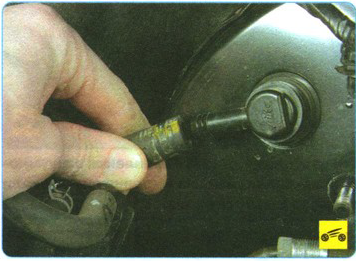

5. ...и оюоединию шлан1 ot патрубка обратного клапана.

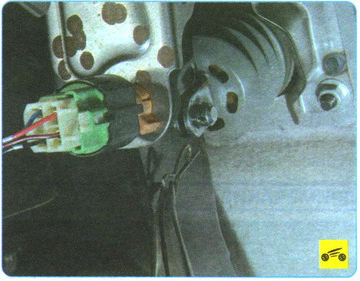

6. В салоне под панелью приборов отсоедините от педали вилку толкателя вакуумного усилителя. Для этого снимите пассатижами пружинный фиксатор пальца вилки толкателя...

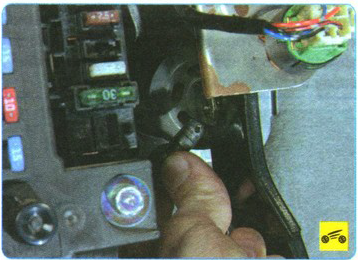

7. ...и извлеките палец из отверстий вилки и педали.

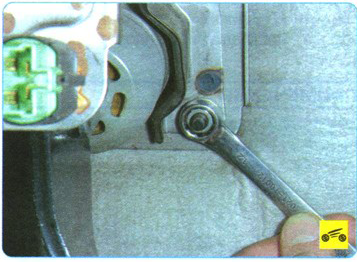

8. Отверните четыре гайки крепления вакумного усилителя к щиту передка.

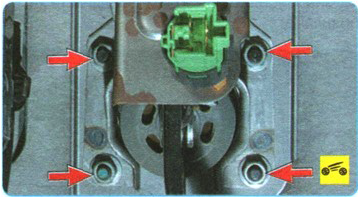

Так расположены гайки крепления вакуумного усилителя тормозов и кронштейна педали тормоза к щиту передка.

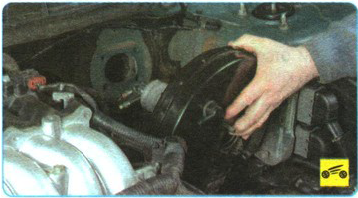

9. Извлеките вакуумный усилитель тормозов из моторного отсека, извлекая его шток из отверстия в щите передка.

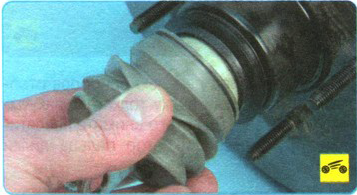

Осмотрите защитный кожух штока вакуумного усилителя тормозов и при необходимости замените его новым, отвернув контргайку, вилку и сняв фиксирующее кольцо.

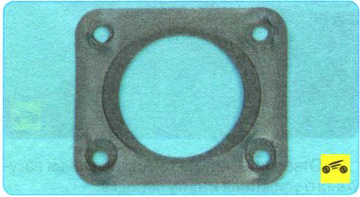

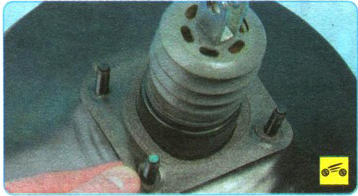

10. В случае замены вакуумного усилителя снимите со шпилек его крепления уплотнительную прокладку и установите на новый усилитель.

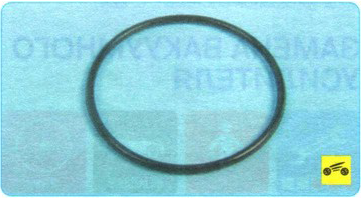

Обязательно замените новым резиновое уплотнительное кольцо фланца главного тормозного цилиндра.

11. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию, запейте тормозную жидкость и удалите воздух из системы (см «Прокачка гидропривода тормозной системы»).

12. При необходимости отрегулируйте положение педали тормоза.

Источник: Руководство по эксплуатации издательства "Третий Рим"
