Замена внутреннего шруса приводного вала Skoda Octavia I Tour 1996 - 2010

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Балонный ключ
  • Упор (башмак) противооткатный
  • Опорные стойки (при необходимости)
  • Домкрат винтовой
  • Ключ трещоточный
  • Удлинитель торцевых головок
  • Торцевая головка 13 мм
  • Торцевая головка 16 мм
  • Торцевая головка 12-гранная 13 мм
  • Торцевая головка 12-гранная 30 мм
  • Монтажная лопатка / домкрат винтовой
  • Молоток большой
  • Тиски слесарные
  • Отвертка плоская средняя
  • Съемник внутренних стопорных колец
  • Зубило

Детали и расходники:

  • Ветошь
  • Керосин
  • Уайт-спирит
  • Хомут (при необходимости) (N 904 425 01)

Хомут защитного чехла ШРУСа на Skoda Octavia Tour 1996-2010

  • Тарельчатое кольцо (при необходимости) (113 501 327 A)

Пружинная шайба привода колес 113 501 327 A на Skoda Octavia Tour 1996-2010

  • Стопорное кольцо (при необходимости) (113 517 279)

Стопорное кольцо привода колес 113 517 279 на Skoda Octavia Tour 1996-2010

  • Уплотнительная прокладка (при необходимости) (1H0 407 309 A)

Уплотнительная прокладка привода колес 1H0 407 309 A на Skoda Octavia Tour 1996-2010

  • Набор для внутреннего ШРУСа (защитный чехол, хомут, стопорное кольцо, тарельчатая шайба, уплотнительная прокладка, смазка, внутренний ШРУС) (1K0 498 103 B)

Комплект для внутреннего ШРУСа 1K0 498 103 B для Skoda Octavia Tour 1996-2010

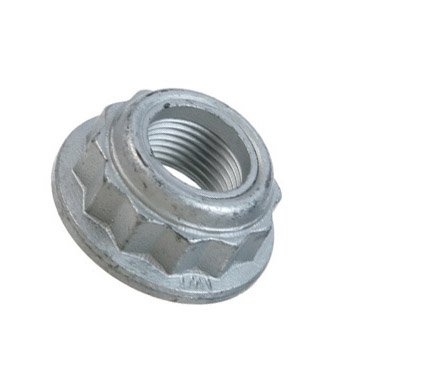

  • Ступичная гайка (N 905 876 02)

Ступичная гайка N 905 876 02 на Skoda Octavia Tour 1996-2010

Примечания:

В этой статье показана замена на автомобиле Шкода Октавия внутреннего ШРУСа.

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры «башмаки» под задние колеса.

Установить упоры под колеса на Skoda Octavia Tour 1996-2010

2. Подденьте плоской отверткой или руками колпак и снимите его с колеса.

Снять колпак колеса на Skoda Octavia Tour 1996-2010

3. Ослабьте ступичную гайку и гайки колеса.

Ослабить ступичную гайку на Skoda Octavia Tour 1996-2010

Примечание:

Если у вас нет пневматического гайковерта, то удобнее ослаблять ступичную гайку ключом с длинным воротком.

4. Приподнимите переднюю часть автомобиля с помощью домкрата.

Поднять переднюю часть автомобиля Skoda Octavia Tour 1996-2010

Примечание:

Мы используем пневматический домкрат, но вы можете использовать любой другой домкрат.

5. Установите автомобиль на надежные опоры, окончательно открутите колесные гайки и снимите колесо.

Открутить гайки колес на Skoda Octavia Tour 1996-2010

Примечание:

Если у вас нет автомобильных опорных стоек, то используйте снятое колесо в качестве опоры.

Подложить колесо под автомобиль на Skoda Octavia Tour 1996-2010

Колесо в качестве опоры.

6. Открутите ступичную гайку.

Открутить ступичную гайку на Skoda Octavia Tour 1996-2010

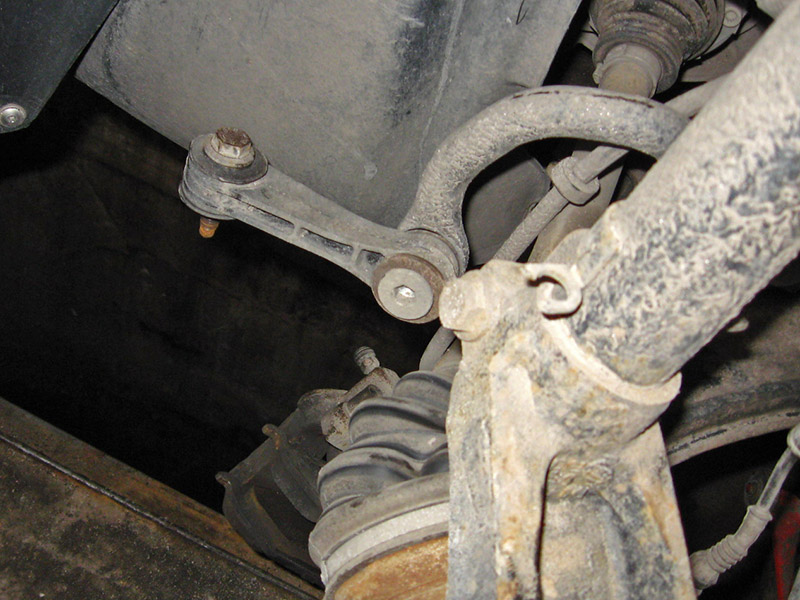

7. Открутите нижнее крепление стойки стабилизатора.

Крепление стойки стабилизатора на Skoda Octavia Tour 1996-2010

Открутить стойку стабилизатор на Skoda Octavia Tour 1996-2010

8. Уприте монтажную лопатку и нагните стабилизатор поперечней устойчивости, чтобы извлечь крепление стойки стабилизатора из нижнего рычага.

Отжать стабилизатор поперечной устойчивости на Skoda Octavia Tour 1996-2010

Отсоединить стойку стабилизатор на Skoda Octavia Tour 1996-2010

Примечание:

Также можно поддомкратить нижний рычаг и отсоединить нижнее крепление стойки стабилизатора от нижнего рычага передней подвески. Выберите для себя удобный вариант.

Поддомкратить нижний рычаг передней подвески на Skoda Octavia Tour 1996-2010

Поддомкратить нижний рычаг передней подвески.

9. Открутите три болта крепления шаровой опоры к нижнему рычагу передней подвески.

Открутить крепление шаровой опоры на Skoda Octavia Tour 1996-2010

10. Снимите фиксирующую скобу крепления шаровой опоры к нижнему рычагу и отведите шлицевой наконечник наружного ШРУСа из ступицы.

Снять фиксирующую скобу крепления шаровой опоры на Skoda Octavia Tour 1996-2010

Фиксирующая скоба.

Отсоединить ШРУС от ступицы на Skoda Octavia Tour 1996-2010

Примечание:

Суппорт откручивать не нужно. С левой стороны стойку стабилизатора откручивать не обязательно, а справой стороны лучше все-таки открутить потому, что она мешает.

Если отсоединить наконечник ШРУСа от ступицы не удалось, то наверните  на половину резьбы снятую ступичную гайку и ударами молотка по гайке выбейте наконечник ШРУСа из ступицы.

Выбить внутреннюю гранату из ступицы на Skoda Octavia Tour 1996-2010

11. Ключом открутите шесть болтов крепления привода к фланцу коробки передач.

Крепление привода колеса к коробке передач на Skoda Octavia Tour 1996-2010

Открутить привод переднего колеса на Skoda Octavia Tour 1996-2010

12. Снимите привод с автомобиля.

Снять привод переднего колеса на Skoda Octavia Tour 1996-2010

13. Зажмите приводной вал в тисках.

Зажать привод колеса в тиски на Skoda Octavia Tour 1996-2010

14. Снимите съемником стопорное кольцо с вала.

Снять стопорное кольцо внутреннего ШРУСа приводного вала на Skoda Octavia Tour 1996-2010

15. Снимите прижимные пластины ШРУСа.

Снять прижимные пластины внутреннего ШРУСа на Skoda Octavia Tour 1996-2010

Предупреждение:

Если ШРУС будет использоваться повторно, то при выполнении следующих операций нельзя наносить удары по корпусу ШРУСа.

16. Зубилом аккуратно сбейте с посадочного пояска ШРУСа обойму чехла и отодвиньте немного защитный чехол (пыльник) от ШРУСа.

Отодвинуть чехол от внутреннего ШРУСа на Skoda Octavia Tour 1996-2010

17. Аккуратно зубилом сбейте ШРУС.

Сбить внутренний ШРУС на Skoda Octavia Tour 1996-2010

18. Снимите внутренний ШРУС с приводного вала.

Замена внутреннего ШРУСа на Skoda Octavia Tour 1996-2010

19. Подденьте отверткой и снимите хомут защитного чехла (пыльника ШРУСа).

Отсоединить хомут чехла внутреннего ШРУСа Skoda Octavia Tour 1996-2010

Снять хомут чехла внутреннего ШРУСа на Skoda Octavia Tour 1996-2010

20. Снимите пыльник ШРУСа Шкода Октавия Тур.

Снять чехол привода колес на Skoda Octavia Tour 1996-2010

21. Промойте посадочное место ШРУСа в керосине, вытрите его чистой ветошью и дайте ему высохнуть.

Промыть шлицы привода колес в керосине на Skoda Octavia Tour 1996-2010

22. Оденьте на вал новый хомут и пыльник ШРУСа Шкода Октавия Тур.

Новый защитный чехол приводного вала на Skoda Octavia Tour 1996-2010

Замена защитного чехла приводного вала на Skoda Octavia Tour 1996-2010

23. Установите на вал тарельчатую шайбу таким образом, чтобы ее вогнутая сторона была обращена к шлицам хвостика.

Установить тарельчатую шайбу на вал привода колес на Skoda Octavia Tour 1996-2010

24. Заполните ШРУС Шкода Октавия Тур смазкой для ШРУСов, а оставшееся количество смазки заложите в защитный чехол (пыльник).

Смазать внутренний ШРУС привода колес на Skoda Octavia Tour 1996-2010

Смазать шлицы вала привода колес на Skoda Octavia Tour 1996-2010

Смазка для ШРУСов для привода колес на Skoda Octavia Tour 1996-2010

Смазка для ШРУСов.

Примечание:

Для внутреннего ШРУСа и чехла (в зависимости от конструкции) потребуется 80-180 г. смазки.

Количество смазки на ШРУС на Skoda Octavia Tour 1996-2010

Таблица с количеством смазки.

25. Установите ШРУС Шкода Октавия Тур на шлицы вала.

Установить ШРУС на вал привода колес на Skoda Octavia Tour 1996-2010

26. Зафиксируйте ШРУС новым стопорным кольцом.

Установить стопорное кольцо для внутреннего ШРУСа привода колес на Skoda Octavia Tour 1996-2010

27. Аккуратно пристучите стопорное кольцо по всему периметру, чтобы она "село" на шлицы.

Замена стопорного кольца внутреннего ШРУСа на Skoda Octavia Tour 1996-2010

28. Установите хомут на защитный чехол (пыльник) и установите прижимные пластины с болтами.

Установить прижимные пластины внутреннего ШРУСа на Skoda Octavia Tour 1996-2010

29. Обезжирьте торцевую поверхность ШРУСа (где стоит стопорное кольцо).

Обезжирить поверхность ШРУСа для прокладки на Skoda Octavia Tour 1996-2010

30. Установите новую уплотнительную прокладку.

Поклеить уплотнительную прокладку внутреннего ШРУСа на Skoda Octavia 1996-2010

31. Установите привод на автомобиль в порядке, обратном снятию.

Установить привод колеса на Skoda Octavia Tour 1996-2010

32. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
