Замена заднего фонаря Mitsubishi Outlander 2007 - 2010, XL

Задний фонарь состоит из двух частей, одна из которых закреплена на кузове, а вторая - на двери задка.

Вам потребуются: торцовая головка «на 10», отвертка с крестообразным лезвием.

Для замены заднего фонаря на кузове выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Откройте дверь задка.

3. Выверните винты крепления заднего фонаря...

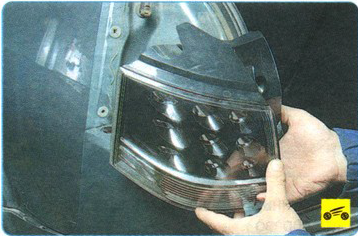

4. ...после чего, преодолевая сопротивление фиксаторов, отведите фонарь от кузова.

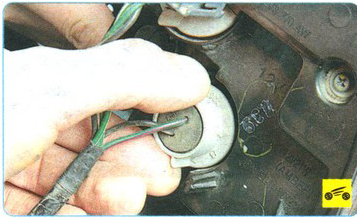

5. С обратной стороны фонаря поверните патрон лампы указателя поворота против часовой стрелки...

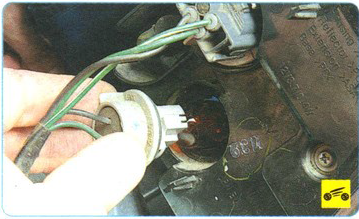

6. ...извлеките из фонаря патрон с лампой и отведите его в сторону.

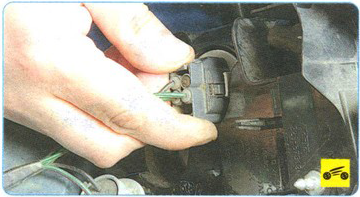

7. Нажмите на фиксатор колодки жгута проводов...

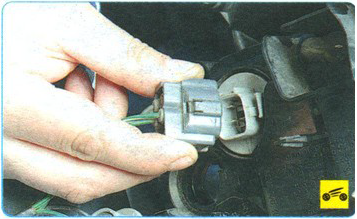

8. ...отсоедините колодку от разъема светодиодов стоп-сигналов и габаритных огней...

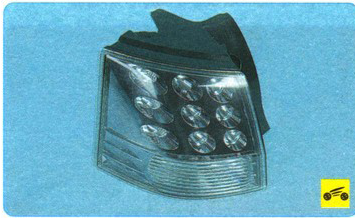

9. ...и снимите фонарь.

10. Установите задний фонарь на кузове в порядке, обратном снятию.

Источник: Руководство по эксплуатации издательства "Третий Рим"
