Замена задних тормозных колодок Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Плоскогубцы
  • Отвертка плоская средняя
  • Молоток малый
  • Противооткатный упор
  • Домкрат подкатной
  • Резиновая груша
  • Емкость для тормозной жидкости
  • Металлическая щетка
  • Монтажная лопатка (2 шт.)

Детали и расходники:

  • Задние тормозные колодки
  • Пластичная смазка графитовая
  • Аэрозольная смазка типа WD-40
  • Тормозная жидкость

Примечание:

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Замените колодки в следующих случаях:

– толщина накладок менее 1,5 мм;

– поверхность накладок замаслена;

– накладки непрочно соединены с основанием;

– накладки имеют глубокие борозды и сколы.

Предупреждения:

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
Колодки заменяйте в тормозных механизмах обоих задних колес одновременно. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

Вам потребуются: пассатижи или отвертка, две монтажные лопатки.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на отметке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

Откачка жидкости из бачка Chevrolet Niva

5. Снимите тормозной барабан, как описано здесь.

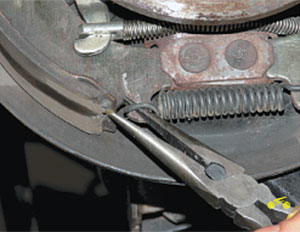

6. Снимите нижнюю стяжную пружину плоскогубцами.

Снятие нижней стяжной пружины задних колодок Chevrolet Niva

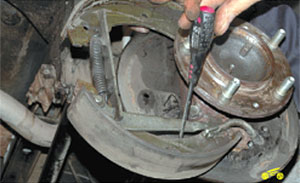

Или отверткой.

Снятие нижней стяжной пружины задних колодок Chevrolet Niva

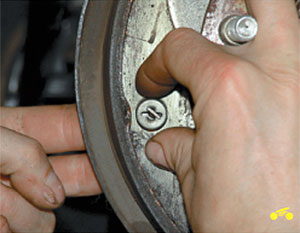

7. Поверните верхнюю чашку прижимной пружины на 90°.

Поверните верхнюю чашку прижимной пружины Chevrolet Niva

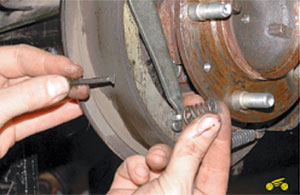

8. Снимите ее вместе с пружиной и нижней чашкой. Выньте из щита тормоза стержень прижимной пружины.

Стержень и прижимная пружина задних колодок Chevrolet Niva

Примечание:

Не нарушайте комплект при установке.

Элементы опорной стойки колодки Chevrolet Niva

Элементы опорной стойки колодки.

9. Аналогично снимите вторую прижимную пружину.

10. Снимите колодки в сборе с распорной планкой и верхней пружиной.

Колодки в сборе с распорной планкой и верхней пружиной Chevrolet Niva

11. Отведя рычаг, отсоедините трос стояночного тормоза.

Отведя рычаг, отсоедините трос стояночного тормоза Chevrolet Niva

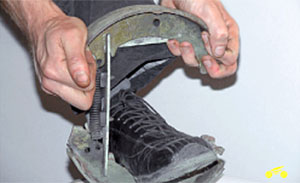

12. Удерживая ногой одну из колодок, растяните пружину и снимите распорную планку.

Удерживая ногой одну из колодок, растяните пружину и снимите распорную планку Chevrolet Niva

13. Снимите верхнюю стяжную пружину.

Снимите верхнюю стяжную пружину Chevrolet Niva

14. Для замены задней колодки расшплинтуйте палец рычага привода стояночного тормоза.

Расшплинтуйте палец рычага привода стояночного тормоза Chevrolet Niva

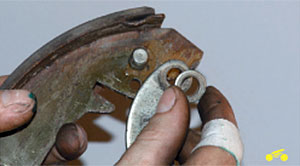

15. Снимите шайбу, рычаг.

Задняя колодка, шайба, рычаг привода стояночного тормоза Chevrolet Niva

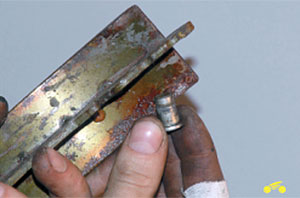

16. Снимите палец.

Палец привода стояночного тормоза Chevrolet Niva

17. Установите снятые детали привода стояночного тормоза на новую тормозную колодку в последовательности, обратной снятию.

Полезный совет:

Для предотвращения заедания привода стояночного тормоза, смажьте рабочую поверхность пальца, тонким слоем консистентной смазки.

18. Устанавливайте колодки в порядке, обратном снятию.

Примечание:

Установив колодки, сведите их, надавив на них двумя монтажными лопатками.

Сведите задние колодки, двумя монтажными лопатками Chevrolet Niva

19. Установите тормозной барабан.

20. Нажмите несколько раз на педаль тормоза для установки поршней колесных цилиндров в рабочее положение.

21. Установите на место колесо. Проверьте легкость его вращения.

22. Аналогично замените тормозные колодки тормозного механизма другого колеса.

23. После установки тормозных колодок отрегулируйте стояночную тормозную систему, как описано здесь.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://manual.x-niva.net/8-tormoznaya-sistema/8-10-tormoznye-mekhanizmy-zadnikh-koles/8-10-5-zamena-tormoznykh-kolodok-zadnego-tormoznogo-mekhanizma;
Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём".
