Cнятие и установка задних дверей Lada Largus

Инструменты:

• Гаечный ключ рожковый 10 мм
• Отвертка Torx Т20
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Отвертка Torx Т30
• Гаечный ключ торцевой Г-образный 13 мм

Детали и расходники:

• Смазка ЦИАТИМ-201

Снятие задних дверей

1. Установить автомобиль на рабочее место, отсоединить клемму провода массы от аккумуляторной батареи (ключ гаечный на 10), открыть дверь и опустить в нижнее положение опускное стекло.

2. Отвернуть винт 3, рисунок 1, крепления ручки 4 задней двери внутренней; отсоединить от ручки тяги замка, снять ручку (отвертка Torx Т20).

3. Отвернуть винт самонарезающий 7 крепления обивки двери на подлокотнике (отвертка Torx Т20).

4. Снять облицовки и отвернуть четыре винта самонарезающих 6 крепления громкоговорителя акустической системы, отсоединить колодку жгута проводов и снять громкоговоритель (отвертка Torx Т20).

5. Отвести от обивки двери чехол 1 (см. рисунок 2), ручки стеклоподъемника, извлечь фиксирующую скобу 2, снять ручку 3.

6. Преодолевая сопротивление держателей, отсоединить обивку 8, рисунок 1, от двери, вывести из отверстия обивки кнопку 2 блокировки замка.

7. Снять уплотнители 1.

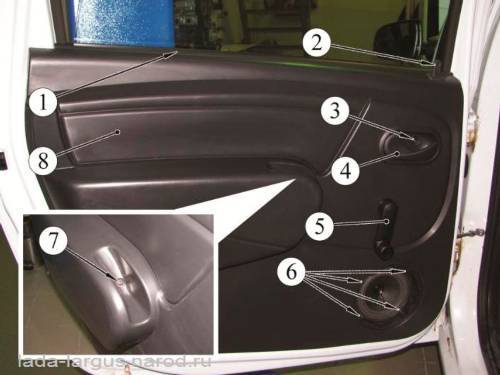

Рисунок 1 - Крепление обивки задней двери

1 - уплотнитель стекла горизонтальный;

2 - кнопка блокировки замка двери;

3 - винт крепления ручки задней двери внутренней;

4 - ручка задней двери внутренняя;

5 - ручка стеклоподъемника;

6 - винт самонарезающий крепления громкоговорителя акустической системы;

7 - винт самонарезающий крепления обивки двери;

8 - обивка задней двери.

8. Временно установить ручку стеклоподъемника, приподнять стекло, извлечь уплотнитель из направляющей 1, рисунок 3.

9. Отвернуть болты 2, снять направляющую 1 опускного стекла (отвертка Torx Т20).

10. Установить стекло в такое положение, чтобы болты крепления стекла к ползуну стеклоподъемника установились напротив технологических отверстий панели двери.

11. Придерживая стекло, отвернуть два болта 1, рисунок 2, крепления обоймы стекла к ползуну стеклоподъемника (отвертка Torx Т20).

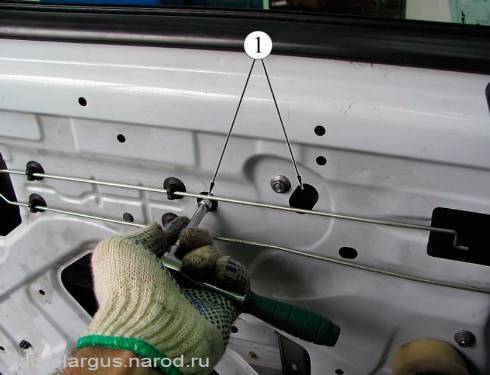

Рисунок 2 - Крепление стекла задней двери к ползуну стеклоподъемника

1 - болт крепления стекла задней две ри к ползуну стеклоподъемника.

12. Извлечь стекло из полости двери.

13. Отвернуть четыре гайки 3, рисунок 3, крепления стеклоподъемника к двери и извлечь его через проем во внутренней панели двери (головка сменная 10, вороток).

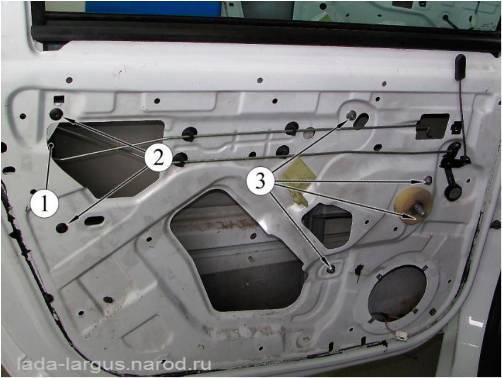

Рисунок 3 - Крепление стеклоподъемника

1 - направляющая стекла задней двери;

2 - болт крепления направляющей стекла задней двери;

3 - гайки крепления стеклоподъемника.

14. Отвернуть две гайки 1, рисунок 4, снять ручку наружную 2, отсоединив от нее тяги замка двери (ключ гаечный на 10).

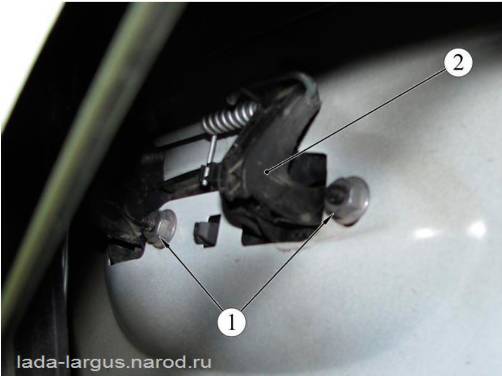

Рисунок 4 - Крепление ручки наружной

1 - гайка крепления ручки наружной;

2 - ручка наружная передней двери.

15. Отсоединить от замка тяги, отвернуть три болта 1, рисунок 5, крепления замка двери, снять замок 2 задней двери (отвертка Torx Т30).

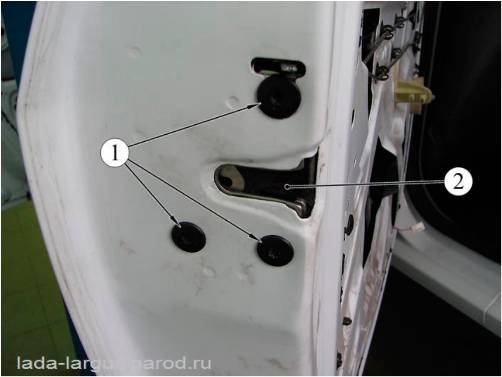

Рисунок 5 - Крепление замка задней двери

1 - болт крепления замка задней двери;

2 - замок задней двери.

16. Преодолевая сопротивление держателей, снять молдинг 3 (см. рисунок 9) задней двери.

17. Отвернуть две гайки 3, рисунок 6, крепления ограничителя 2 к двери (головка сменная 10, вороток).

18. Извлечь из двери защитный чехол 4 жгута проводов и жгут проводов.

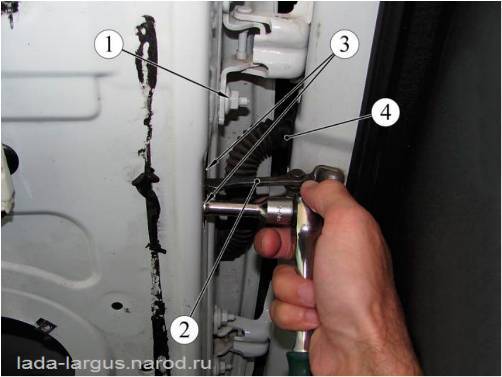

19. Отвернуть четыре гайки 1 крепления двери к петле, снять заднюю дверь (операцию выполнять с помощником) (ключ гаечный 13).

Рисунок 6 - Крепление задней двери

1 - гайка крепления двери к петле;

2 - ограничитель открывания двери;

3 - гайка крепления ограничителя к двери;

4 - защитный чехол жгута проводов.

Установка

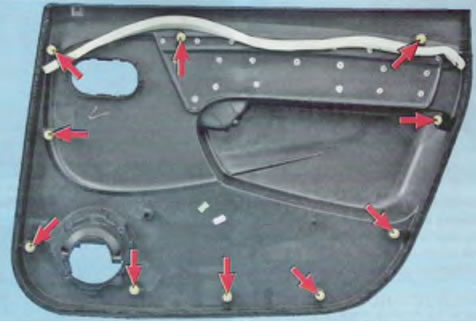

Расположение фиксаторов крепления обивки левой задней двери (вид с внутренней стороны)

1. Установку узлов и деталей выполнять в порядке, обратном снятию, при этом:

- смазать трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петель (смазка ЦИАТИМ- 201, норма расхода - 5 г);

- перед установкой обивки подсоединить клемму провода массы к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери, временно установить ручку стеклоподъемника, проверить работу стеклоподъемника, поднять опускное стекло вверх;

- при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;

- обеспечить равномерность зазора между дверью и сопрягаемыми панелями кузова.
