Демонтаж и установка нижнего рычага Lancer X

ДЕМОНТАЖ И УСТАНОВКА

ОСТОРОЖНО

• Детали, отмеченные индексом "*^1>>, должны быть первоначально затянуты с небольшим усилием, и полностью затянуты после того, как ненагруженный автомобиль будет опущен на землю.

• Болты/гайки со стабилизатором трения обозначены индексом "*^2>>. При снятии детали убедитесь в отсутствии повреждений, удалите пыль и загрязнения с поверхностей подшипника и с резьбы и затяните их с приложением нормативного момента затяжки.

Операции перед снятием

Демонтаж крыла (См. раздел «ГРУППА 51» - «Нижний щиток»).

Операции после установки

• Обследуйте пыльник пальцами на наличие трещин или повреждений.

• Установка крыла (См. раздел «ГРУППА 51» - «Нижний щиток»).

• Проверка и регулировка углов установки колес .

Последовательность демонтажа

1. Гайки соединения датчика высоты передней части кузова с нижним рычагом <У автомобилей с датчиком высоты>

2. Гайка нижнего рычага

Последовательность демонтажа (Продолжение)

• Соединение стабилизатора поперечной устойчивости и стойки стабилизатора (См. Стр.33-14).

3. Нижний рычаг в сборе

СНЯТИЕ НИЖНЕГО РЫЧАГА В СБОРЕ

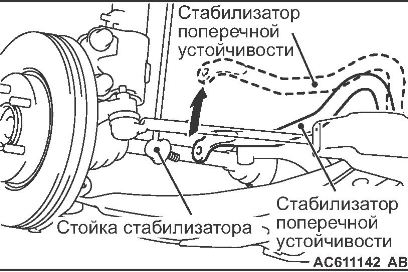

1. Поднимите стабилизатор поперечной устойчивости как показано на рисунке и снимите его.

ОСМОТР

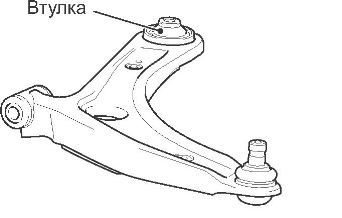

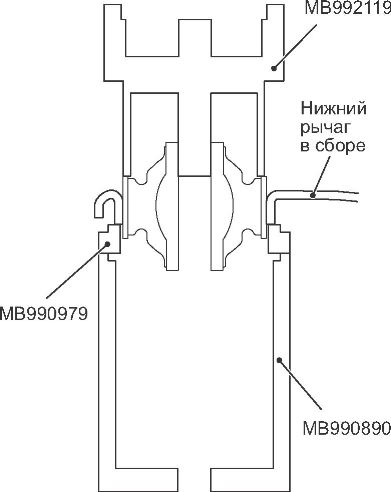

• Проверьте втулку на износ и на наличие повреждений.

• Проверьте нижний рычаг на наличие изгибов и повреждений.

• Проверьте состояние и форму всех болтов.

НАЧАЛЬНЫЙ МОМЕНТ ВРАЩЕНИЯ ШАРНИРА НИЖНЕГО РЫЧАГА

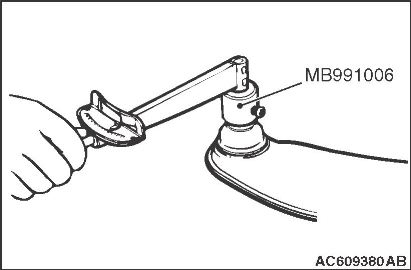

1. Подвигайте шарнир нижнего рычага за ось и измерьте начальный вращающий момент шарнира нижнего рычага с помощью специальной головки устройства предварительного натяга (МВ991006).

Номинальное значение: 2,2 - 4,1 Нм

2. Если измеренная величина момента не соответствует номинальному значению, замените нижний рычаг в сборе.

3. Если измеренная величина момента соответствует номинальному значению, проверьте люфт шарнира нижнего рычага и убедитесь, что при его вращении не возникает ощущения засоренности. При отсутствии люфта и ощущения засоренности он пригоден к использованию.

ПРОВЕРКА ПЫЛЬНИКА ШАРНИРА НИЖНЕГО РЫЧАГА

1. Обследуйте пыльник пальцами на наличие трещин или повреждений.

2. При наличии на пыльнике трещин или повреждений замените нижний рычаг в сборе.

ПРИМЕЧАНИЕ: Если на пыльнике имеются трещины или повреждения, шарнир мог быть поврежден. При повреждении пыльника в процессе обслуживания замените его.

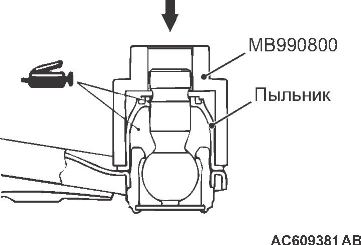

ЗАМЕНА ПЫЛЬНИКА ШАРНИРА НИЖНЕГО РЫЧАГА

При случайном повреждении пыльника

в процессе обслуживания замените его

следующим образом:

1. Снимите пыльник.

2. Нанесите универсальную смазку на внутреннюю поверхность и кромку пыльника.
