Диагностика: Проверка датчика температуры воздуха на впуске и его цепей

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика температуры воздуха.
Маркировка выводов колодки «1» и «2» нанесена на корпусе колодки.

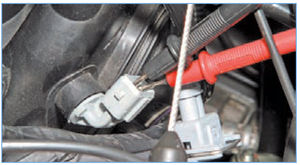

При включенном зажигании…

…тестером измеряем напряжение между выводами колодки.
При исправных цепях датчика тестер должен показать напряжение 4,8 – 5,2 В. Если напряжение не соответствует требуемому значению, необходимо проверить цепи (на обрыв или замыкание на «массу») между выводом «1» колодки проводов датчика и выводом «49» колодки жгута проводов ЭБУ, а также между выводом «2» колодки проводов датчика и выводом «77» колодки жгута проводов ЭБУ. Если цепи исправны — неисправен ЭБУ.
Для проверки датчика термометром измеряем температуру впускного трубопровода рядом с датчиком…

…а тестером — сопротивление между выводами датчика.
Сравниваем полученное значение с контрольными (см. таблицу). Если замеренное значение сопротивления не совпадает с контрольным — датчик необходимо заменить.
