Диагностика электронных систем управления двигателем, впрыском, зажиганием и вспомогательных тормозных систем Mercedes-Benz W203

Список кодов приведен в Спецификациях.

Расположение 16-контактного диагностического разъёма

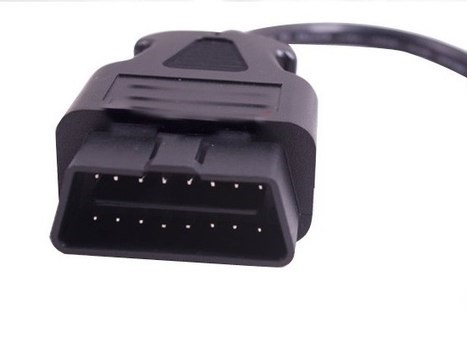

16-контактный диагностический разъём системы бортовой диагностики OBD II

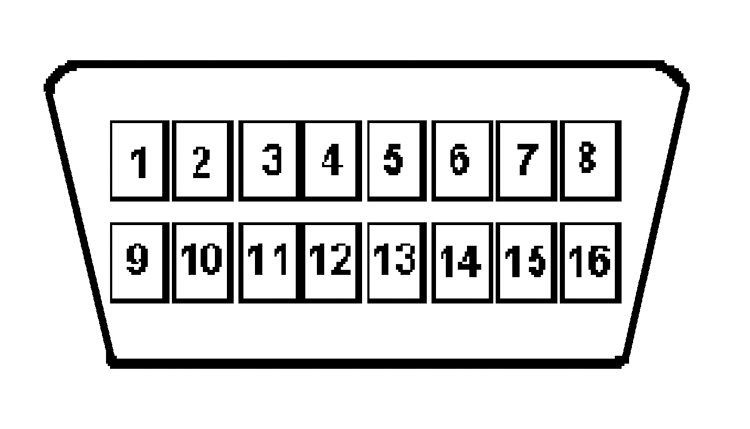

Назначение контактов 16-контактного диагностического разъёма.

№ вывода и его назначение:

1 - ;

2 - ;

3 - сигнал TNA;

4 - соединение с корпусом, кл. 31;

5 - корпус - сигнальный вывод, кл. 31;

6 - шина данных CAN высокий уровень;

7 - электроника двигателя (ME);

8 - питание, кл. 87;

9 - антипробуксовочная и стабилизирующая система (ETS);

10 - ;

11 - блок управления трансмиссией (ETC);

12 - модуль активности (AAM – All Activity Module);

13 - системы безопасности;

14 - шина данных CAN Низкий уровень;

15 - IC приборная доска;

16 - Плюс батареи через предохранитель. Под напряжением при любом положении замка зажигания, кл. 30.
