Диагностика подвески Citroen Berlingo II 2013

Инструменты:

  • Монтажная лопатка

Детали и расходники:

  • Тканевые перчатки

Примечания:

Подвеска Ситроен Берлинго должна проводится на ровной площадке, эстакаде или смотровой канаве, но ни в коем случае не на подъемнике. Иначе подвеска окажется нагруженной, и вы не сможете определить неисправность шаровых опор.

1. Визуально проверьте части передней подвески. Детали передней подвески не должны содержать деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей.

Детали передней подвески, рычаги, полуось Citroen Berlingo II 2008 - 2016

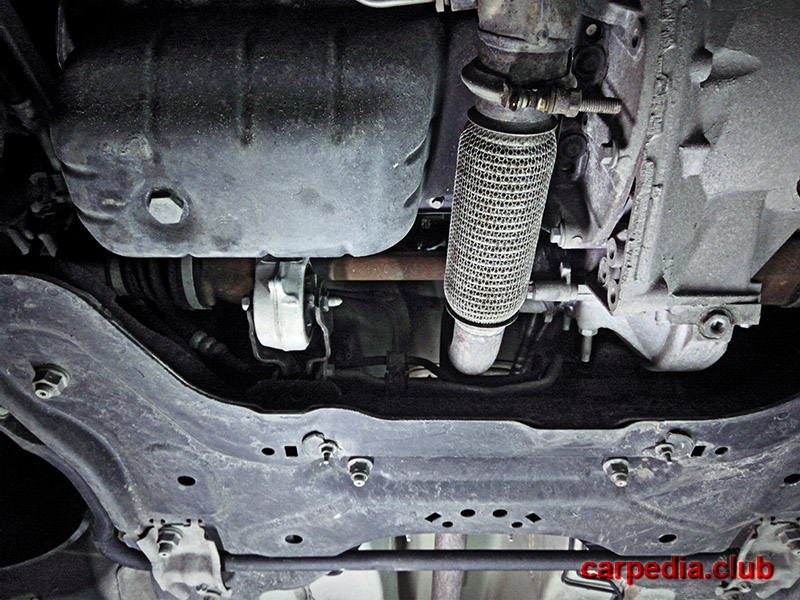

Масдяный картер, выхлопная система и подрамник Citroen Berlingo II 2008 - 2016

2. Проверьте целостность пыльника шаровой опоры нижнего рычага.

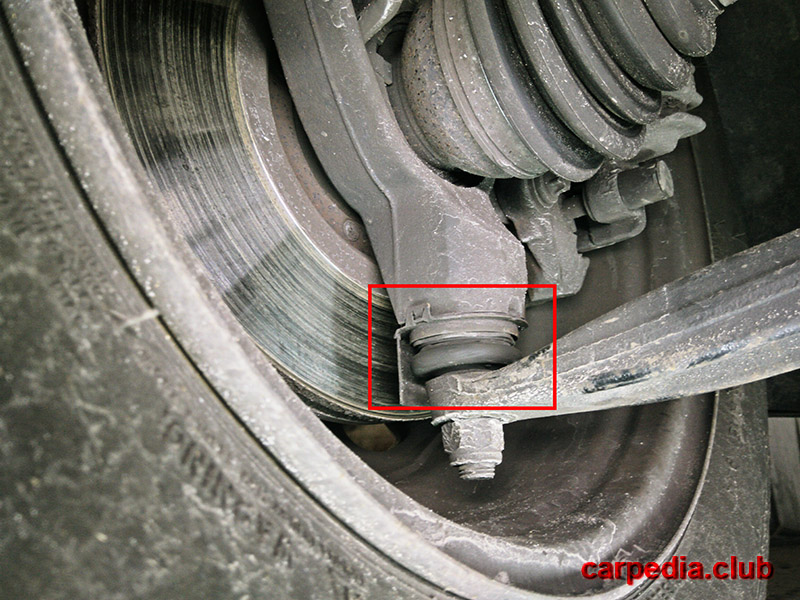

Расположение пыльника шаровой опоры нижнего рычага Citroen Berlingo II 2008 - 2016

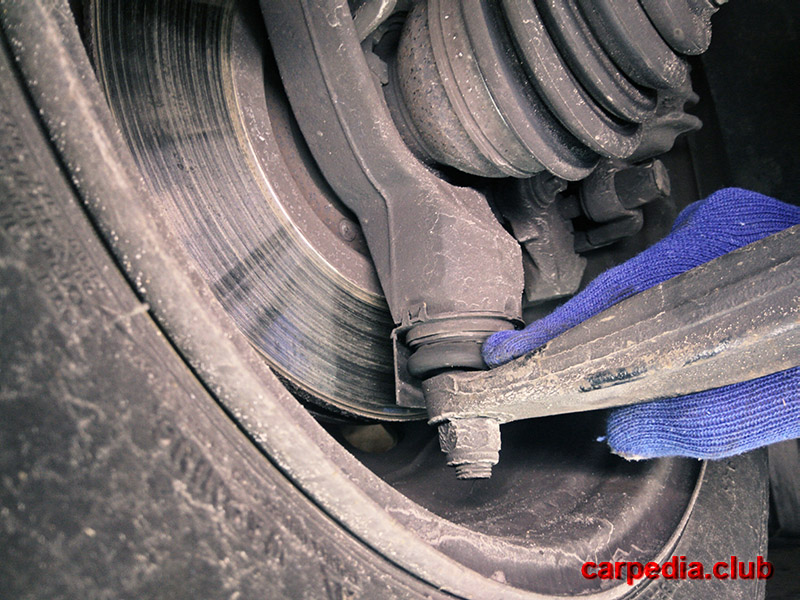

Проверка состояния пыльника шаровой опоры нижнего рычага Citroen Berlingo II 2008 - 2016

3. Проверьте целостность пыльника ШРУСа приводного вала. ШРУС Ситроен Берлинго быстро забъется грязью, если вовремя не сменить порванный пыльник. Тогда нужно будет заменить и ШРУС с пыльником в сборе.

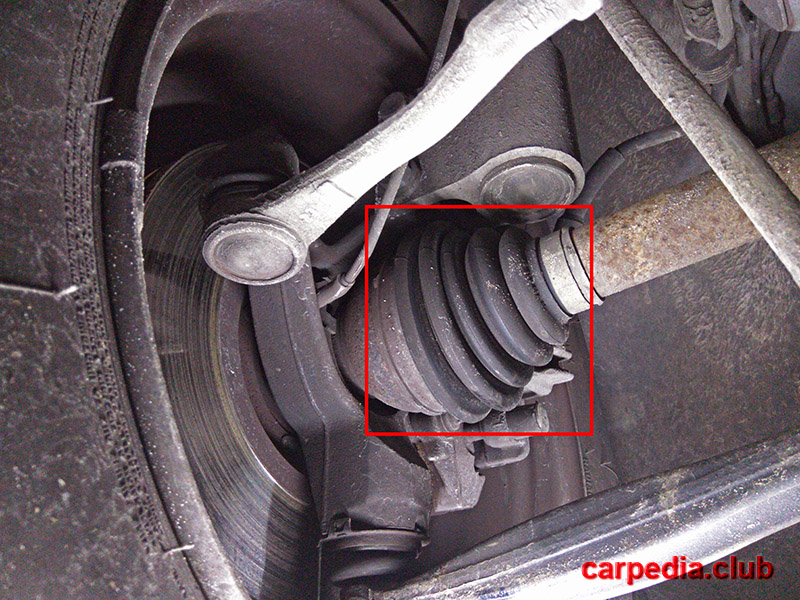

Расположение пыльника ШРУСа приводного вала Citroen Berlingo II 2008 - 2016

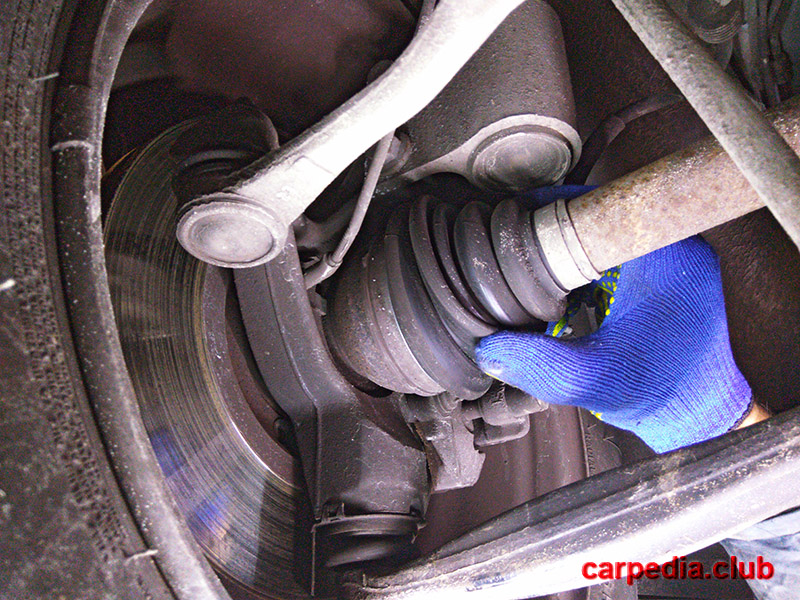

Проверка пыльника ШРУСа приводного вала Citroen Berlingo II 2008 - 2016

Проверка на повреждения пыльника шарнира приводного вала Citroen Berlingo II 2008 - 2016

4. Проверьте целостность пыльника шарнира рулевой тяги. Порванные пыльники замените.

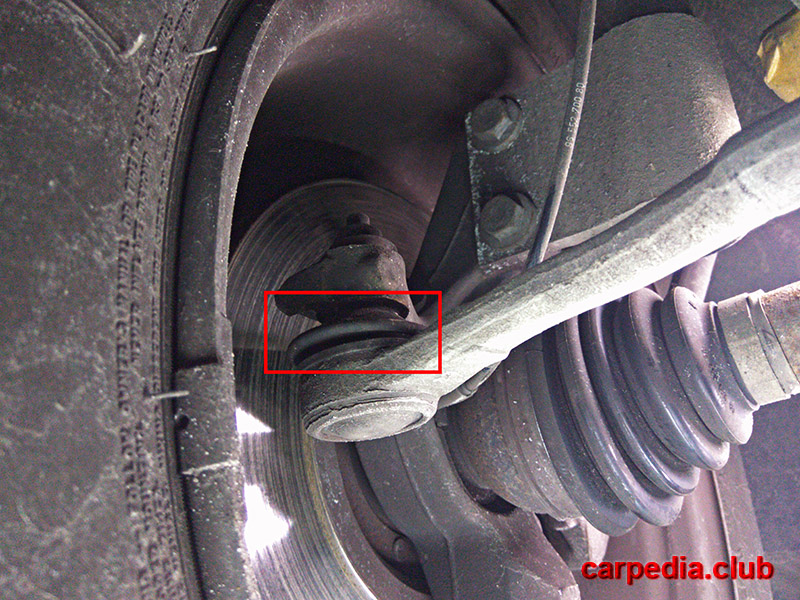

Расположение пыльника шарнира рулевой тяги Citroen Berlingo II 2008 - 2016

Проверка пыльника шарнира рулевой тяги Citroen Berlingo II 2008 - 2016

5. Проверте на наличие люфта в шарнире нижнего рычага передней подвески.

Проверка люфта в шаровом шарнире нижнего рычага передней подвески Citroen Berlingo II 2008 - 2016

Примечание:

При обнаружении люфта, замените резинометаллические шарниры (сайлент-блоки). Помните! Запоздалая замена разрушает места контактов шарниров, а это чревато полной заменой элементов переднего рычага подвески.

6. Лопаткой проверьте наличие люфта в шарнире рулевой тяги.

Проверка люфта шарнира рулевой тяги Citroen Berlingo II 2008 - 2016

7. Проверьте нижнее и верхнее крепления стойки стабилизатора поперечной устойчивости. Люфтящую стойку необходимо заменить.

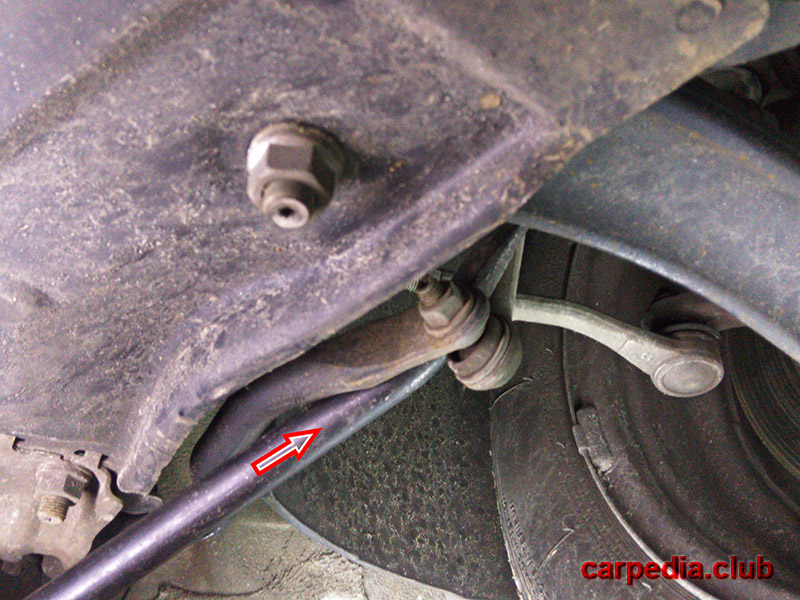

Проверка нижнего крепления стойки стабилизатора поперечной устойчивости Citroen Berlingo II 2008 - 2016

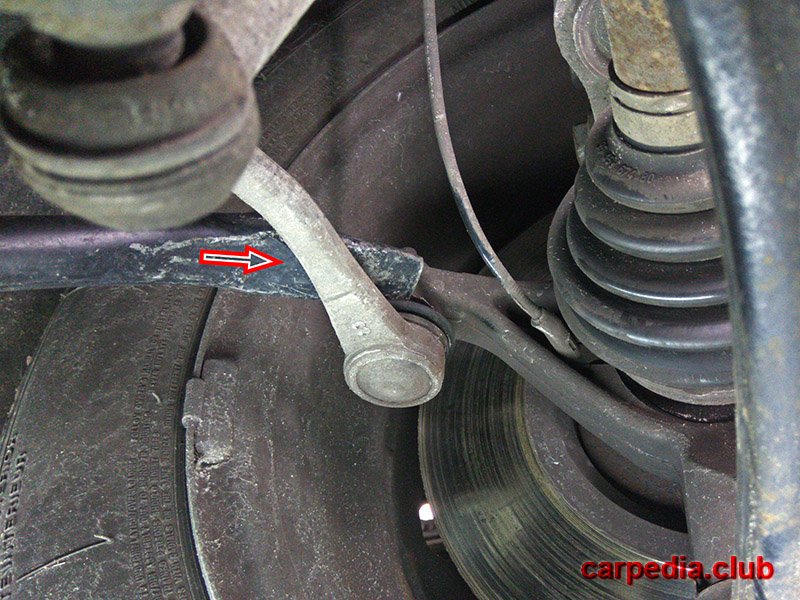

Проверка верхнего крепления стойки стабилизатора поперечной устойчивости Citroen Berlingo II 2008 - 2016

8. Проверьте упругие элементы крепления стабилизатора поперечной устойчивости к подрамнику.

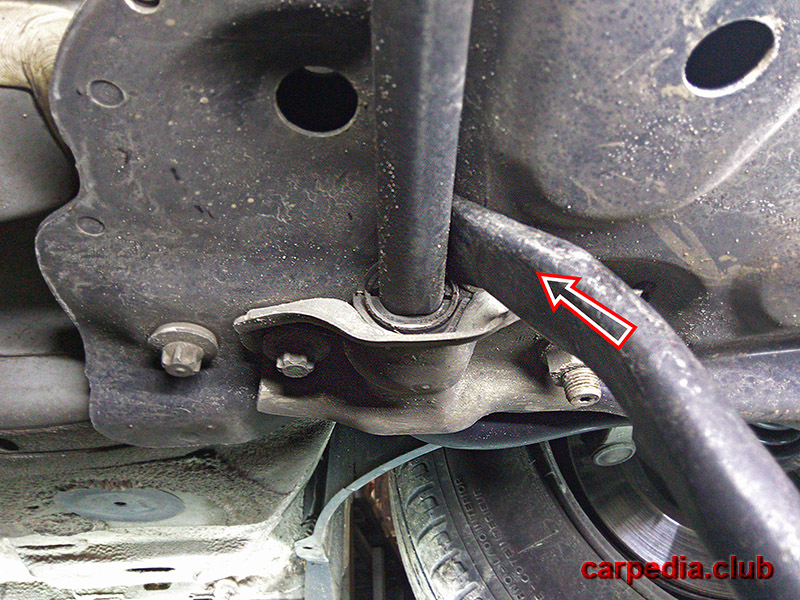

Проверка упругого элемента крепления стабилизатора поперечной устойчивости к подрамнику Citroen Berlingo II 2008 - 2016

9. Проверьте на наличие трещин в защитном кожухе рулевого механизма.

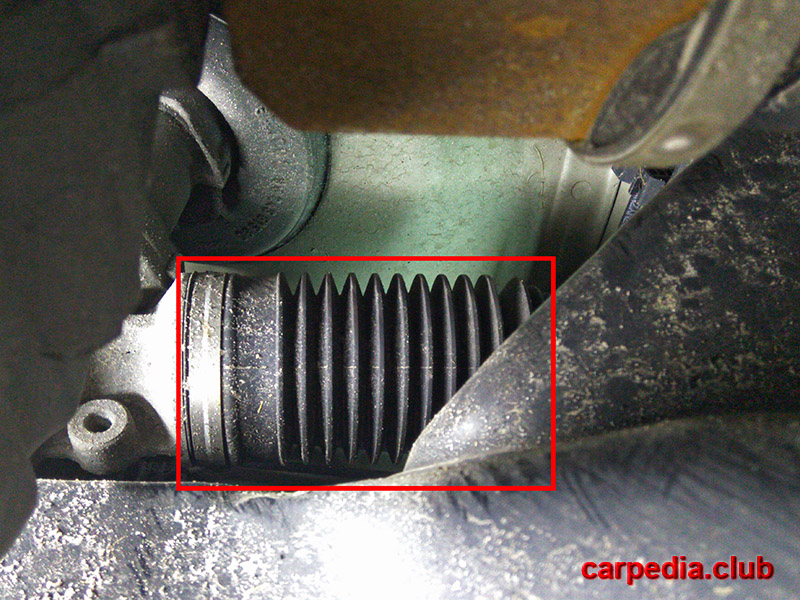

Расположение защитного кожуха рулевой колонки Citroen Berlingo II 2008 - 2016

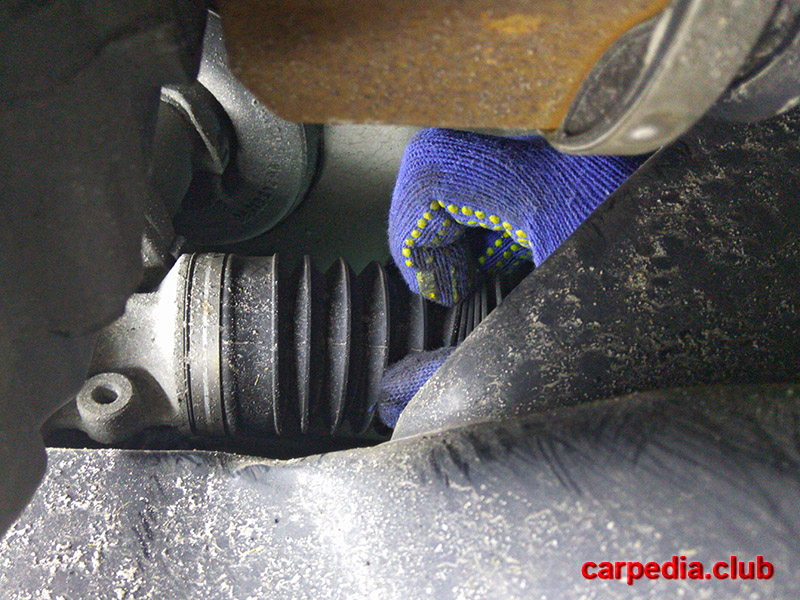

Проверка защитного кожуха рулевого механизма Citroen Berlingo II 2008 - 2016

Примечание:

В случае повреждения защитных чехлов, немедленно замените их.

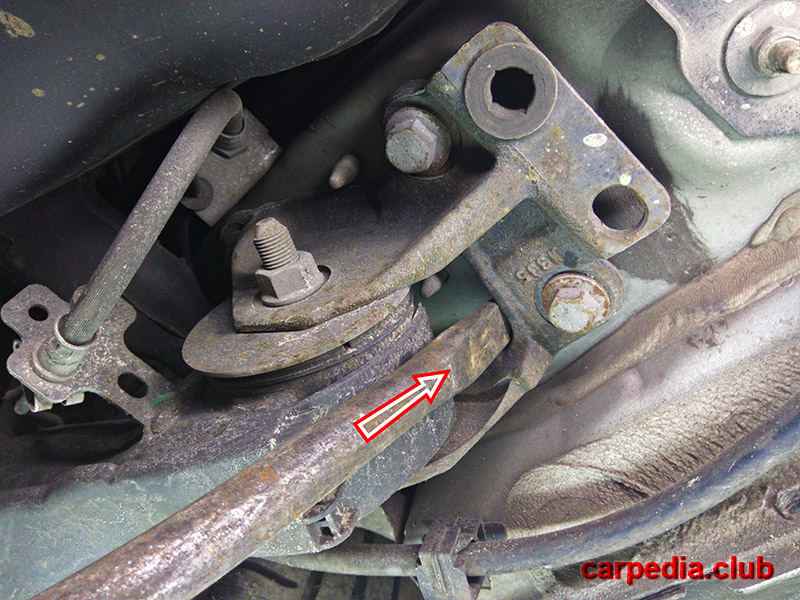

10. Проверьте крепление задней опоры двигателя (кронштейна полуоси) к подрамнику.

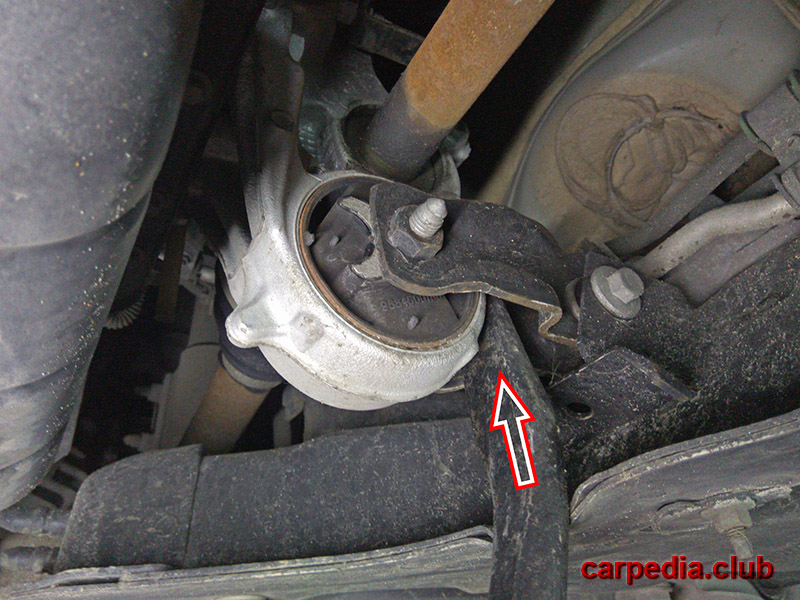

Проверка крепления кронштейна полуоси опоры двигателя Citroen Berlingo II 2008 - 2016

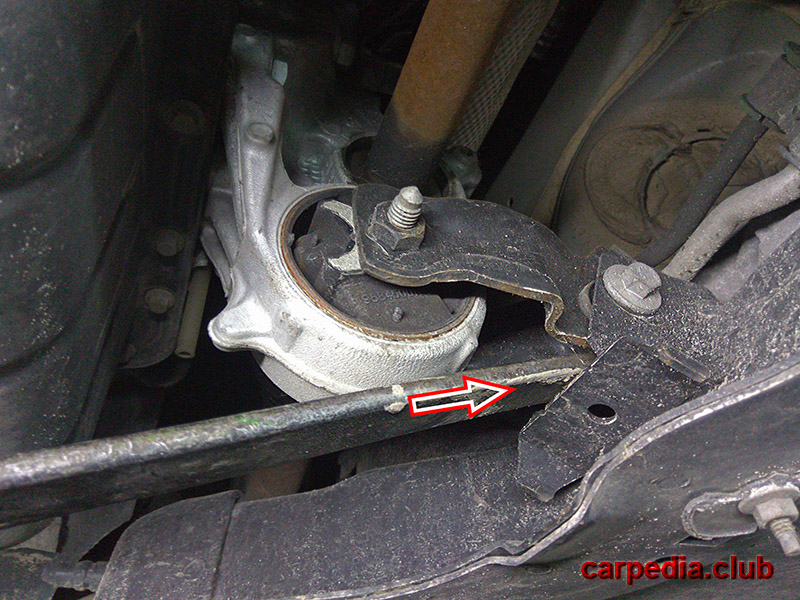

Проверка крепления задней опоры двигателя к подрамнику Citroen Berlingo II 2008 - 2016

11. Визуально проверьте части задней подвески. Детали передней подвески не должны содержать деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей.

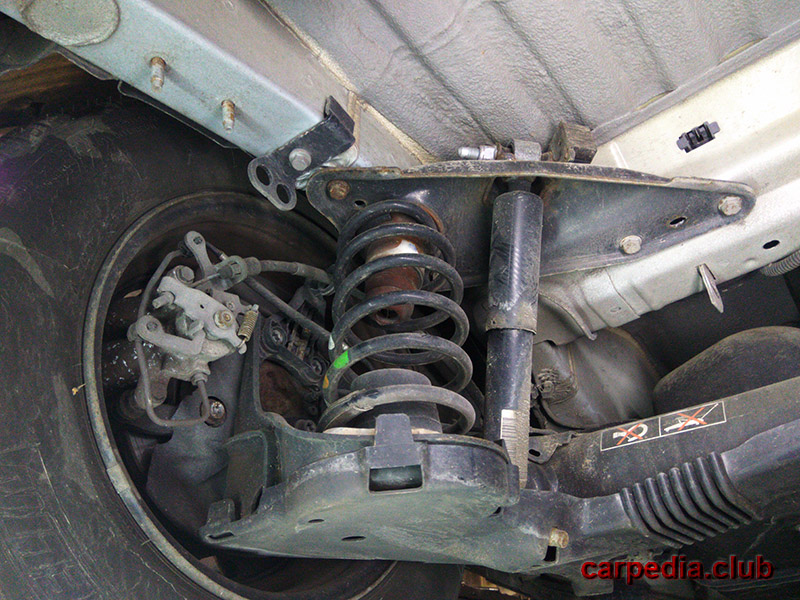

Детали задней подвески Citroen Berlingo II 2008 - 2016

12. Проверьте с помощью монтажной лопатки износ сайлентблока в соединении балки заднего моста. При обнаружении люфта, замените резинометаллические шарниры (сайлент-блоки) комплектом (по одному с каждой стороны).

Проверка износа сайлентблока в соединении балки заднего моста Citroen Berlingo II 2008 - 2016

13. Проверьте целостность шланга тормозной системы и, рядом, оплетки провода датчика АБС. Поврежденные шланг и провод необходимо заменить.

Расположение шланга тормозной системы и провода датчика АБС в задней подвеске Citroen Berlingo II 2008 - 2016

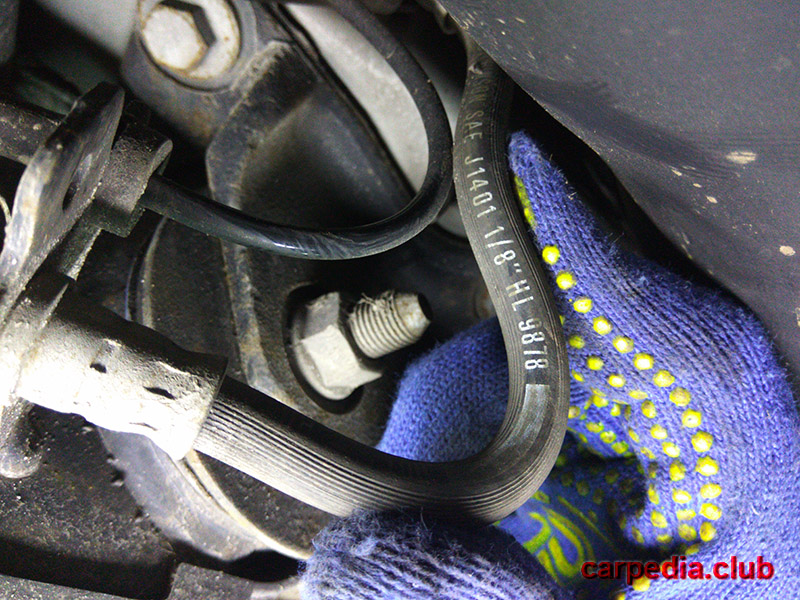

Проверка целостности шланга тормозной системы Citroen Berlingo II 2008 - 2016

14. Проверьте целостность буфера задней подвески.

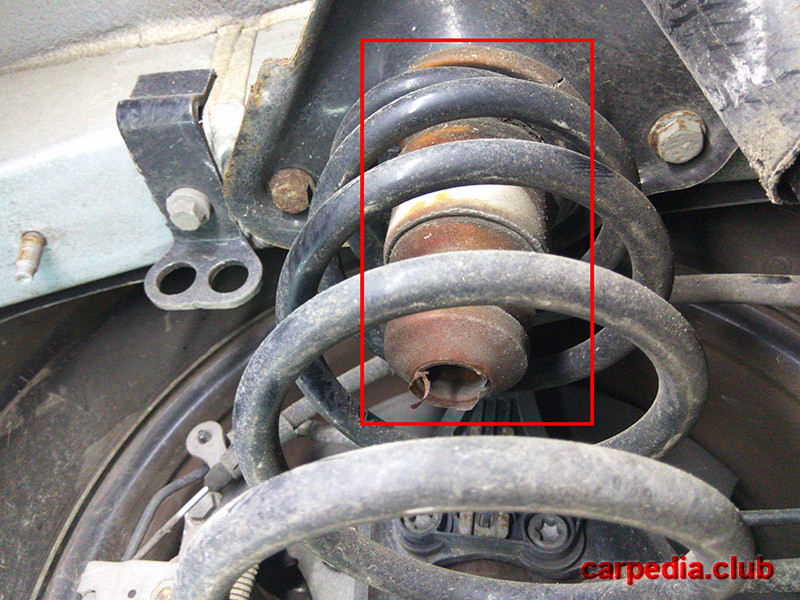

Расположение отбойника буфера задней подвески Citroen Berlingo II 2008 - 2016

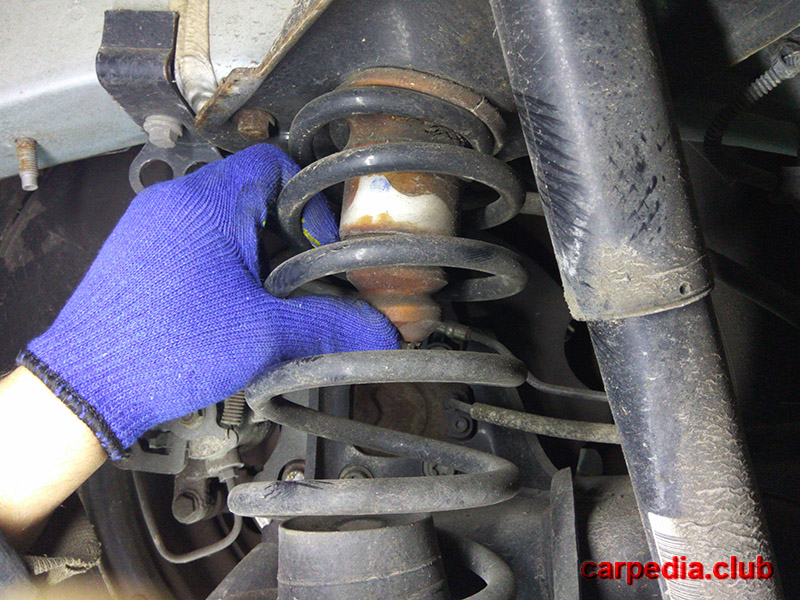

Проверка отбойника буфера задней подвески Citroen Berlingo II 2008 - 2016

Примечания:

В случае обнаружения разрушений, необходимо заменить буфер задней подвески.

15. Проверьте верхнее крепление заднего амортизатора и износ резинометаллического шарнира цапфы амортизатора задней подвески.

Верхнее крепление заднего амортизатора Citroen Berlingo II 2008 - 2016

Нижнее крепление амортизатора задней подвески Citroen Berlingo II 2008 - 2016

Примечание:

Если чувствуется ощутимый люфт, замените шарниры креплений амортизатора задней подвески.

16. Осмотрите пружины на предмет повреждений и амортизаторы задней подвески на предмет потеков. Пружина с трещинами и амортизатор с потеками замените.

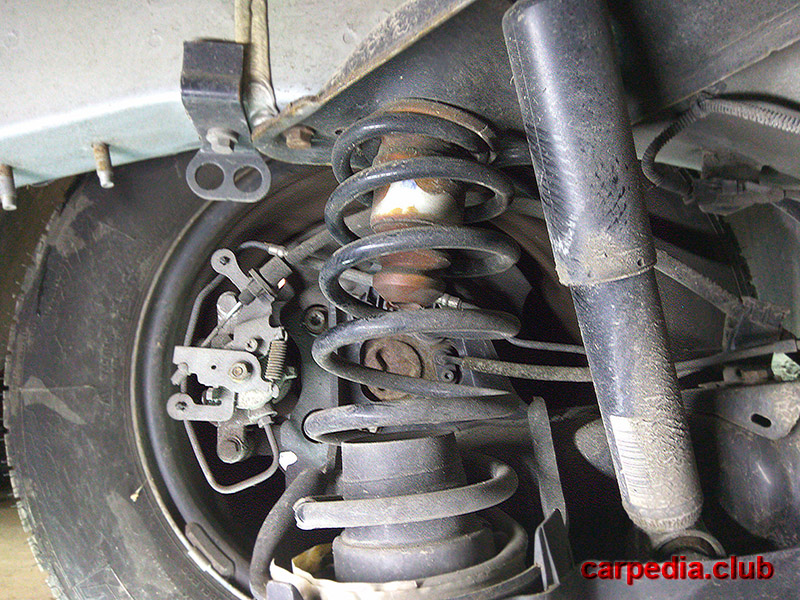

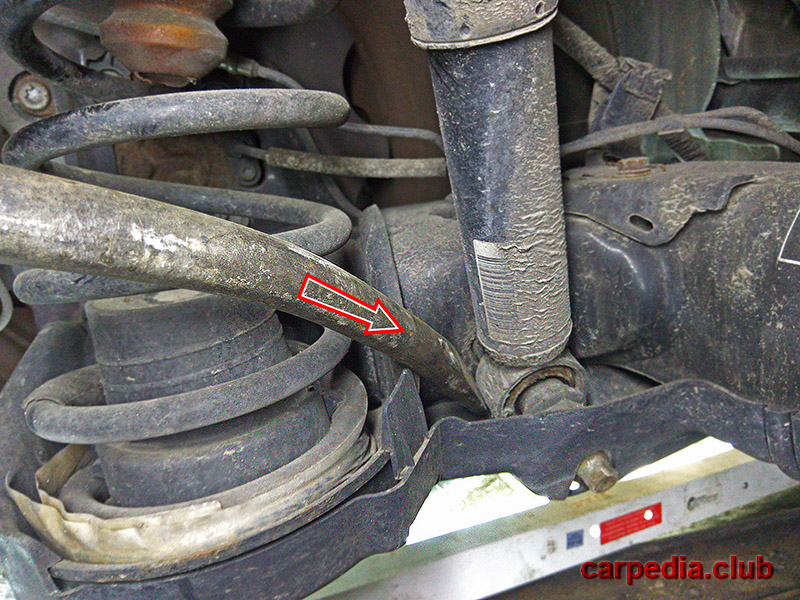

Пружина и амортизатор задней подвески Citroen Berlingo II 2008 - 2016

17. Проверьте целостность резинового подвеса основного глушителя системы выхлопа. Подвес с треснувшей резиной или порванным ремешком необходимо заменить.

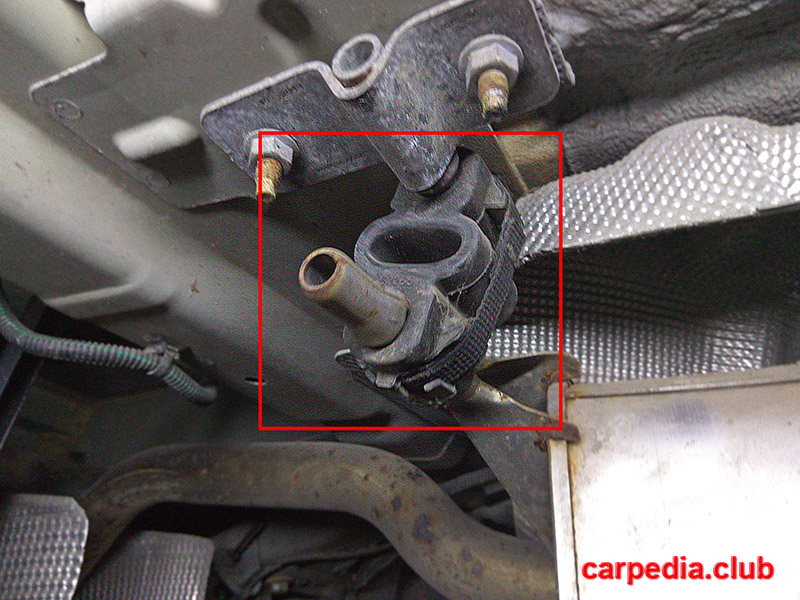

Расположение резинового подвеса основного глушителя системы выхлопа Citroen Berlingo II 2008 - 2016

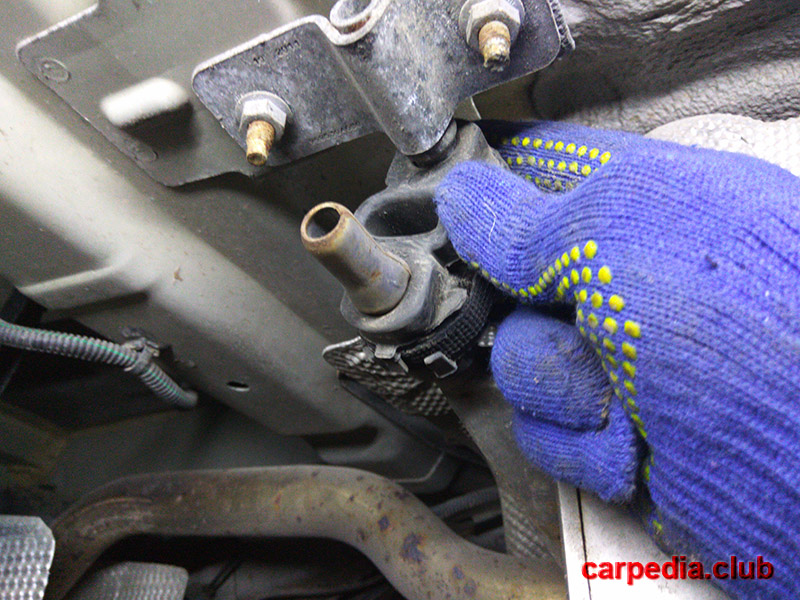

Проверка целостности резинового подвеса заднего глушителя системы выхлопа Citroen Berlingo II 2008 - 2016
