Доработка охлаждения бардачка Fiat Scudo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Пистолет для герметика
  • Ключ с наконечником Torx (звездочка) Т20

Детали и расходники:

  • Клапан 1Z0 816 355 9B9
  • Патрубок диаметром 25мм
  • Термоклей
  • Хомут

Примечание:

За корпусом бардачка находится патрубок системы кондиционирования. От него можно провести воздуховод прямо в сам вещевой ящик, установив специальный клапан, тем самым обеспечить регулируемое охлаждение/подогрев его содержимого.

Отверстие под систему кондиционирования вещевого ящика Fiat Scudo

Отверстие в бардачке под систему кондиционирования

1. Откручиваем четыре торкс самореза которые крепят бардачок используя ключ Т20.

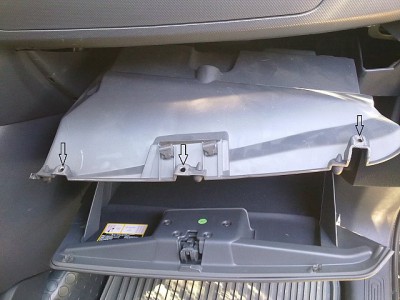

Винт крепления бардачка Fiat Scudo

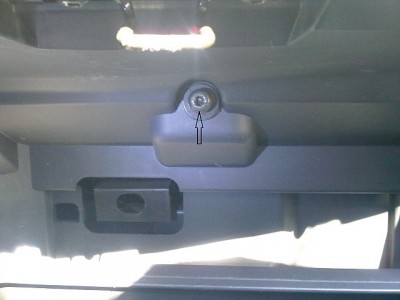

Отверстия под винты крепления бардачка Fiat Scudo

Патрубок подачи воздуха системы кондиционирования Fiat Scudo

Отверстие откуда дует холодный вздух.

2. Берем переходник купленного клапана и подбираем к нему подходящий патрубок. Найти такой можно в магазине сантехники.

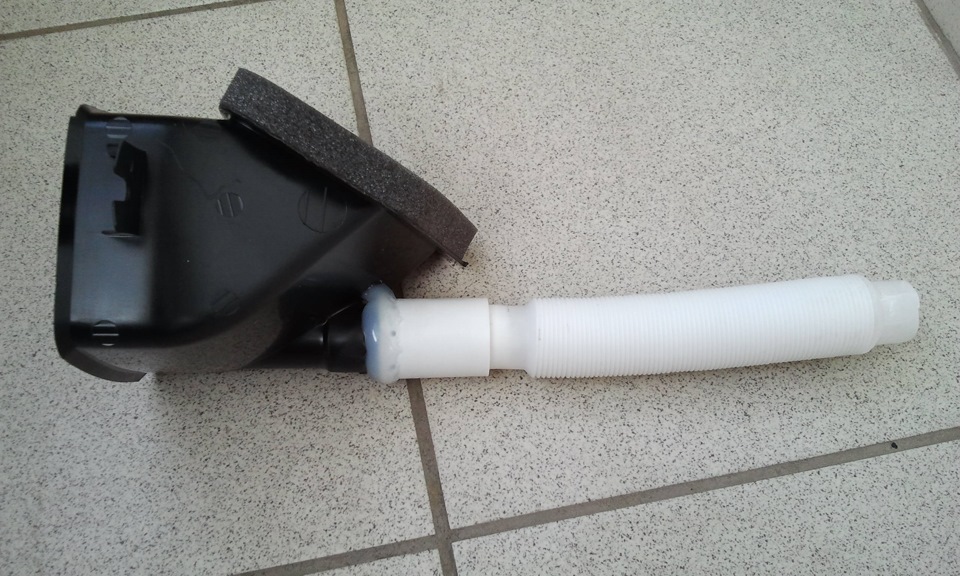

Патрубок для подачи воздуха в бардачок Fiat Scudo

3. Склеиваем их термоклеем.

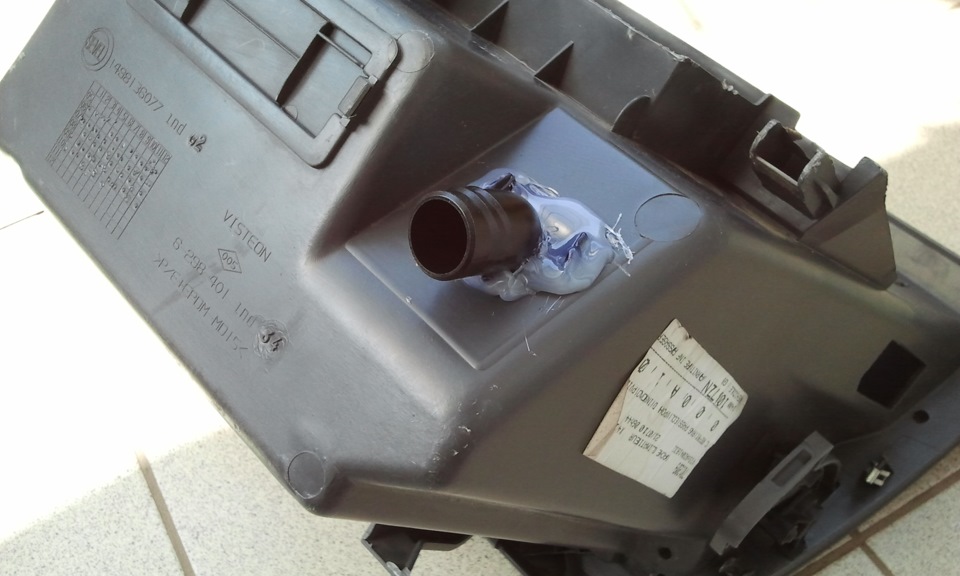

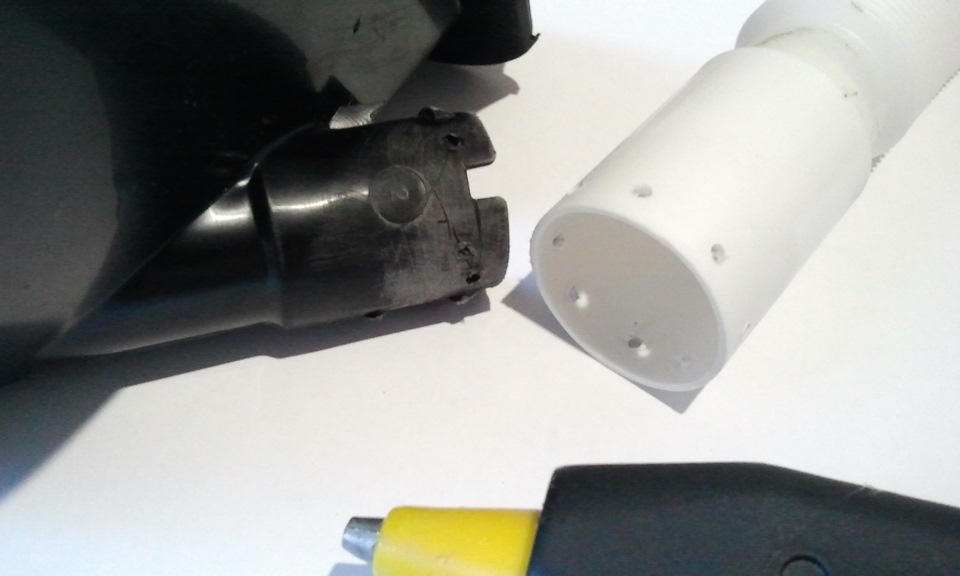

Склейка патрубка с переходником для подачи воздуха в бардачок Fiat Scudo

4. Вырезаем в ящике отверстие под клапан. Приклеиваем клапан к корпусу бардачка.

Приклейка клапана в бардачок Fiat Scudo

5. Вторая часть патрубка, затягивается хомутом.

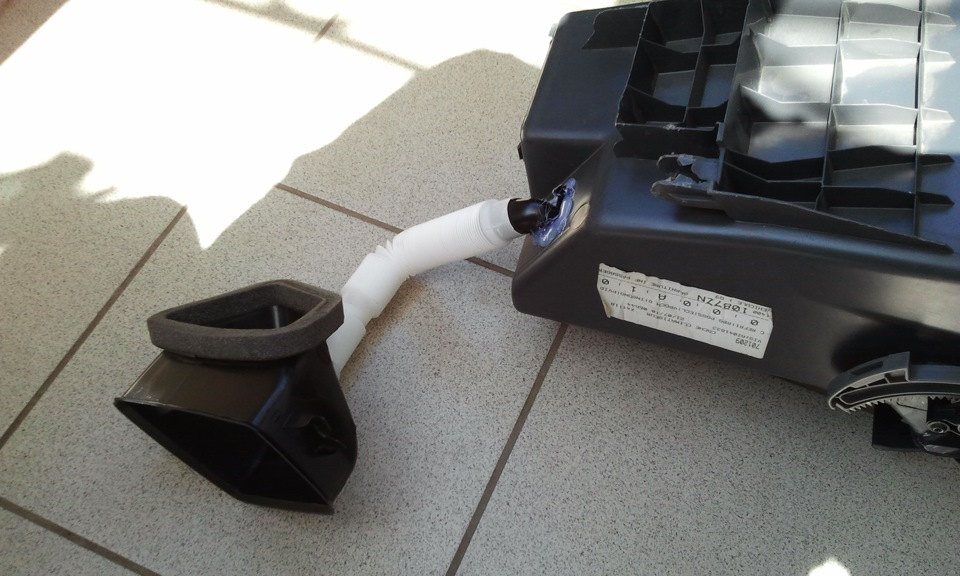

Сборка всех компонентов системы охлаждения бардачка Fiat Scudo

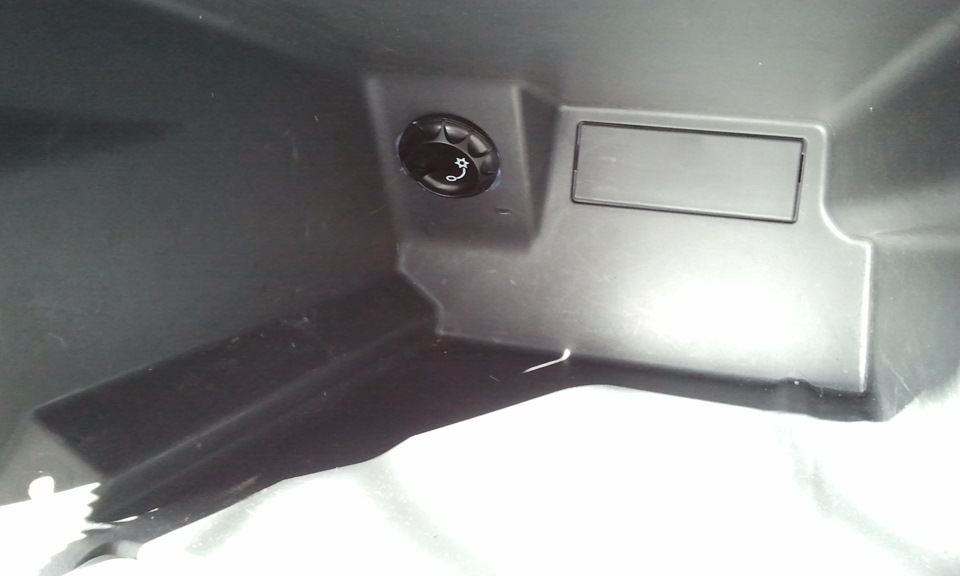

Вид изнутри на клапан бардачка Fiat Scudo

Вид изнутри.

6. Установка бардачка происходит в обратной последовательности.
