Двигатель вентилятора радиатора Шкода Октавия – снятие и установка

Инструмент:

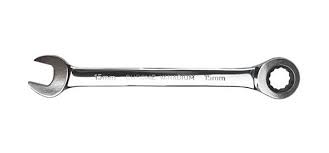

• Гаечный ключ рожковый 10 мм

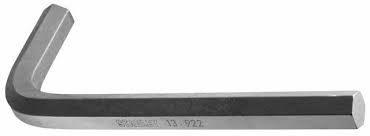

• Шестигранный ключ 5 мм
• Ключ с наконечником Torx (звездочка) Т27

Детали и расходники:

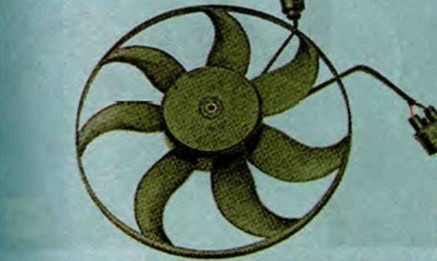

• Двигатель вентилятора радиатора Шкода Октавия

1. Снимите электровентиляторы в сборе с кожухом. Для этого, откручиваем болт, шестигранник на 5, и откручиваем три торкс самореза, ключом Т27. Детальнее смотрите здесь.

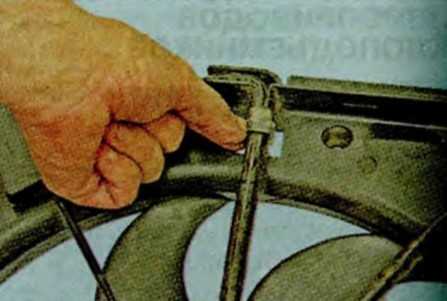

2. Извлеките колодку жгута проводов из отверстия в ребре кожуха.

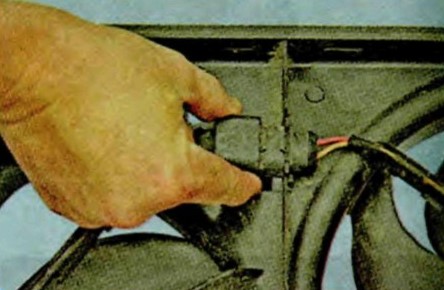

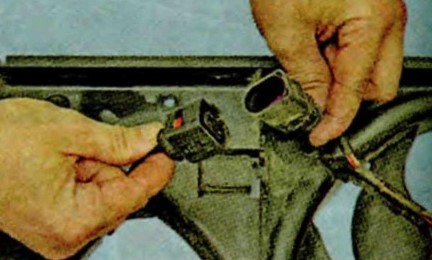

3. Разъедините колодку.

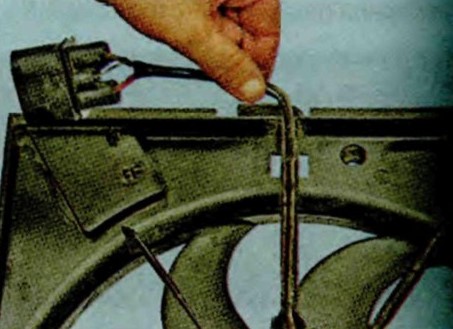

4. Снимите металлические скобы.

5. Извлеките жгуты проводов из кожуха.

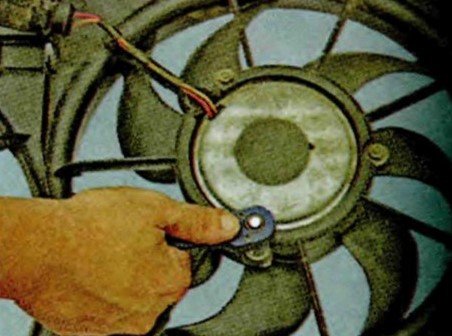

6. Отверните три гайки крепления. Нужен ключ на 10.

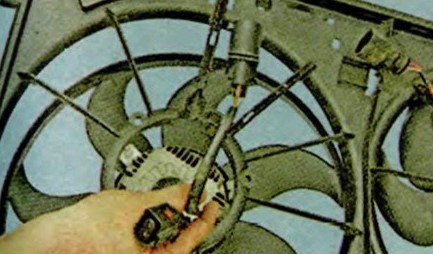

7. Выньте электродвигатель с вентилятором радиатора из кожуха.

8. Аналогично снимите второй электродвигатель вентилятора.

Примечание:

Электродвигатели, изготовленные в сборе с вентиляторами, разборке и ремонту не подлежат.

9. Установите электродвигатели вентиляторов радиатора системы охлаждения двигателя в порядке, обратном снятию.
