Электросхемы системы управления двигателем Toyota RAV4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Примечания:

Ниже приведены электросхемы управления двигателем для лучшего понимания функциональности и зависимости электрических цепей при ремонте двигателя Toyota RAV4.

Электросхема 1 системы управления двигателем Toyota RAV4

Схема 1. Система управления двигателем:

1 - предохранитель АМ2-2 (7,5 А);

2 - предохранитель АМ-2 (30 А);

3 - предохранитель AM 1 (7,5 А);

4 - предохранитель IG2 (15 А);

5 - предохранитель IGN (7,5 А);

6 - вы­ключатель (замок) зажигания;

7 - выключатель рычага селектора;

8 - выключатель стартера;

9 - электронный блок кузова;

10, 11 - реле ST;

12 - выключатель;

13 - реле IG2;

14 - реле ST CUT.

Электросхема 2 системы управления двигателем Toyota RAV4

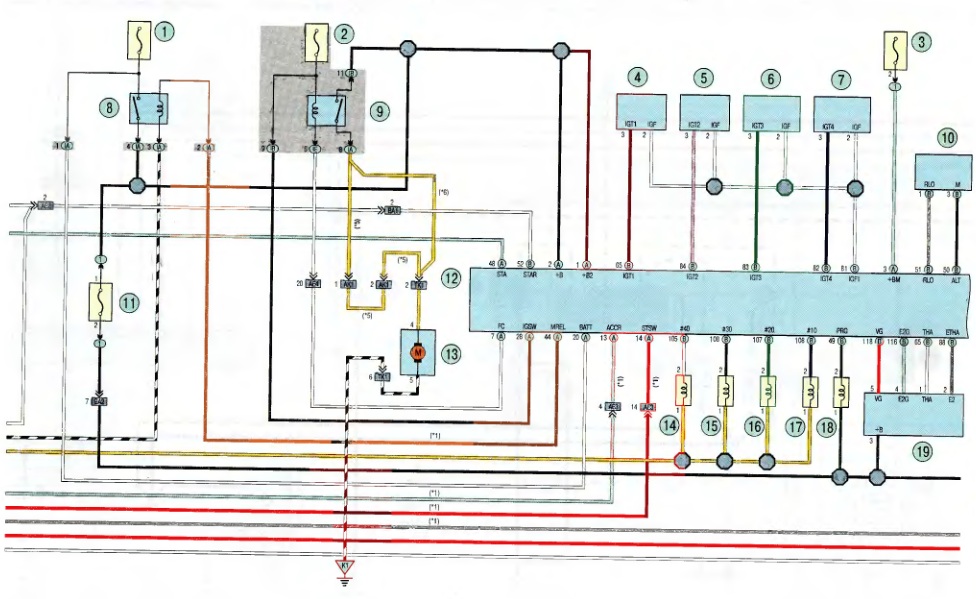

Схема 2. Система управления двигателем:

1 - предохранитель EFI MAIN (20 А);

- предохранитель IGN (7.5 А);

3 - предохранитель ETCS (10 А):

4 - катушка зажигания 1-го цилиндра;

5 - катушка зажигания 2-го цилиндра;

6 - катушка зажигания 3-го цилиндра;

7 - катушка зажигания 4-го цилиндра;

8 - реле EFI MAIN;

- реле C/OPN;

10 - генератор;

11 - предохранитель EFI N0.1;

12 - электронный блок управления двигате­лем;

13 - модуль топливного насоса;

14 - топливная форсунка 4-го цилиндра;

15 - топливная форсунка 3-го цилиндра.

16 - топливная форсунка 2-го цилиндра;

17 - топливная форсунка 1-го цилиндра:

18 - электро­магнитный клапан продувки адсорбера;

19 - датчик массового расхода воздуха.

Электросхема 3 системы управления двигателем Toyota RAV4

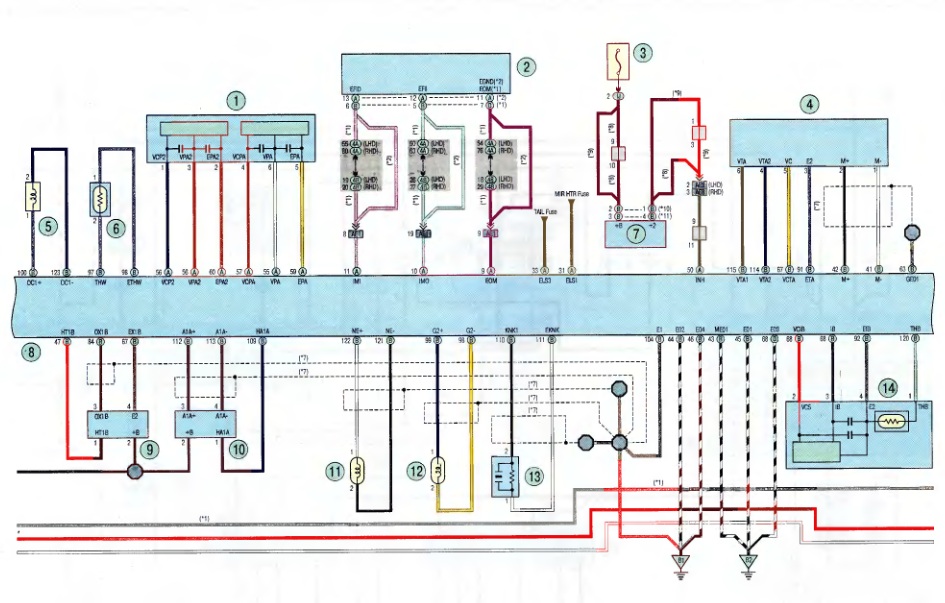

Схема 3. Система управления двигателем:

1 - датчик положения педали акселератора;

2 - электронный блок транспондера;

3 - предохранитель WIP (25А);

4 - дроссельный узел;

5 - датчик положения распреде­лительного вала;

6 - датчик температуры охлаждающей жидкости;

7 - переключатель очистителя ветрового стекла;

8 - электронный блок управления двигателем;

9 - подогреваемый датчик концентрации кислорода;

10 - датчик температуры всасываемого воздуха;

11 - датчик положения коленчатого вала;

12 - клапан системы изменения фаз газораспределения;

13 - датчик детонации;

14 - датчик силы тока заряда аккумулятор­ной батареи.

Электросхема 4 системы управления двигателем Toyota RAV4

Схема 4. ​Система управления двигателем:

1 - предохранитель STOP (10 А);

2 - предохранитель IGN (7,5 А);

3 - предохранитель GAUGE 2 (7,5 А);

4 - предохранитель ECU-В (10 А):

5, 6 - электронный блок управления автоматической коробкой передач;

7 - выключатель контрольной лампы включения стояночного тормоза;

8 - комбинация приборов.

9 - электронный блок управления двигателем;

10 - соединительная колодка жгута проводов.

Источник: Руководство по эксплуатации и ремонту TOYOTA RAV4 с 2005г. (Третий Рим)
