Как снять, проверить и установить клапан продувки адсорбера в автомобиле Volkswagen Polo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Резиновая груша
  • Источник питания 12 В

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отключение "минуса" от аккумулятора Volkswagen Polo

2. Снимите корпус воздушного фильтра.

 Съем корпуса воздушного фильтра Volkswagen Polo

3. Сожмите фиксатор и отсоедините колодку жгута проводов от клапана.

Отключение жгута проводов от клапана продувки Volkswagen Polo

4. Извлеките шланги, идущие к клапану адсорбера, из кронштейнов на впускной трубе.

Отсоединение шлангов от клапана продувки абсорбера Volkswagen Polo

5. Снимите клапан, сняв с его штуцеров оба шланга.

Извлечение клапана продувки абсорбера Volkswagen Polo

6. Наденьте на штуцер клапана сжатую резиновую грушу. Поскольку в нормальном состоянии клапан закрыт, в груше должно сохраняться созданное разрежение. Затем подайте на контакты клапана напряжение 12 В, клапан откроется, и груша наполнится воздухом. В противном случае замените клапан новым.

Проверка резиновой грушей клапана Volkswagen Polo

7. Установите клапан продувки адсорбера в порядке, обратном снятию.

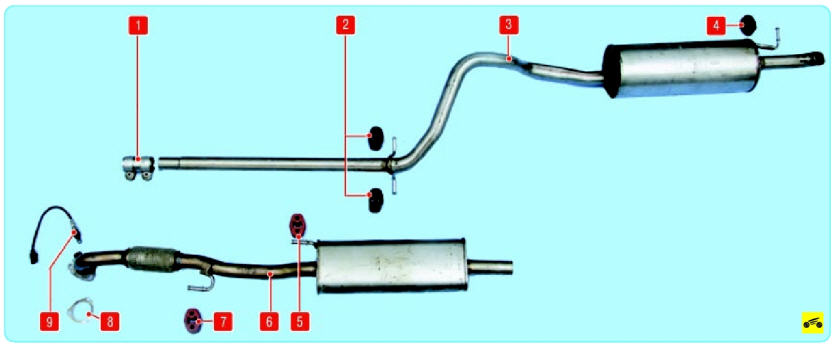

Схема системы выпускных газов Volkswagen Polo

Детали системы выпуска отработавших газов:

1 - хомут;

2 - подушки подвески;

3 - основной глушитель;

4 - подушки подвески;

5 - подушка подвески дополнительного глушителя;

6 - приемная труба с сильфоном объединенная с дополнительным глушителем;

7 - подушка подвески приемной трубы;

8 - прокладка приемной трубы;

9 - диагностический датчик концентрации кислорода.
