Конструкция генератора Skoda Octavia

На автомобили Skoda Octavia устанавливают трехфазные генераторы переменного тока с электромагнитным возбуждением, со встроенными выпрямительным блоком и электронным регулятором напряжения. На валу ротора генератора расположены несъемные крыльчатки для охлаждения генератора, выполненные в одном узле с ротором, и приводной шкив с муфтой свободного хода. Вал приводится во вращение от шкива коленчатого вала двигателя поликлиновым ремнем.
Для уменьшения нагрузок на ремень и подшипники ротора шкив генератора снабжен обгонной муфтой (рис. 1319).

Рис. 10.5. Детали генератора Шкода Октавия:
1 - крышка шкива; 2 - шкив; 3 - крышка со стороны привода; 4 - ротор; 5 - статор; 6 - крышка со стороны контактных колец; 7 - выпрямительный блок; 8 - щеткодержатель с регулятором напряжения; 9 - защитный кожух генератора; 10 - гайка крепления кожуха; 11 - контактная гайка; 12 - болты крепления выпрямительного блока; 13 - болты крепления регулятора напряжения; 14 - болт крепления кожуха генератора; 15 - стяжные болты; 16 - контактные кольца ротора; 17 - болты крепления крышки подшипника со стороны привода.

Крышки 3, 6 и статор 5 (рис. 1321) стянуты четырьмя болтами 15. Вал ротора 4 вращается в находящихся в крышках 3 и 6 шариковых подшипниках закрытого типа, не требующих дополнительной смазки в течение всего срока службы.
Статор 5 генератора Шкода Октавия состоит из трехфазной обмотки, соединенной по схеме «треугольник» для увеличения стабильности зарядного тока при высоких оборотах двигателя. Выводы фазных обмоток соединены с выпрямительным блоком 7.

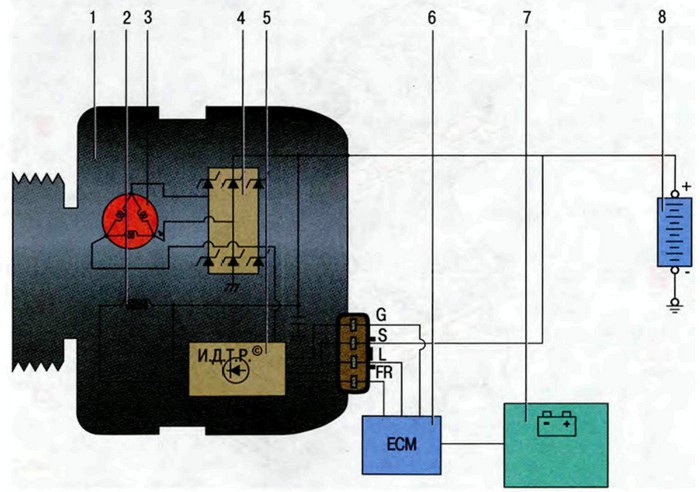

Рис. 1322. Схема соединений генератора:
1 – генератор Skoda Octavia; 2 - обмотка возбуждения ротора; 3 - обмотка статора; 4 - выпрямительный блок; 5 - регулятор напряжения; 6 - блок управления двигателем; 7 - сигнальная лампа разряда аккумуляторной батареи; 8 - аккумуляторная батарея.

Обмотка возбуждения расположена на роторе 4 генератора. Выводы обмотки возбуждения припаяны к двум медным контактным кольцам 16, установленным на валу ротора. Питание к обмотке возбуждения подается через две контактные щетки и контактные кольца.
Контактные щетки расположены в щеткодержателе 8, скомбинированном в одном корпусе с регулятором напряжения. Схема электрических соединений генератора показана на рис. 1322.
ПОЛЕЗНЫЙ совет
В последнее время появилось много фирм, специализирующихся на ремонте импортных стартеров и генераторов Skoda Octavia. В них вы сможете провести диагностику неисправного узла, приобрести запчасти для любой модели генератора (стартера) и получить квалифицированную консультацию. Если вы не уверены, что сможете отремонтировать генератор (стартер) самостоятельно, есть смысл обратиться в такую фирму, где ремонт выполнят, как правило, быстро, с хорошим качеством и по доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым узлом, чем заменять вышедшие из строя детали.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ГЕНЕРАТОРА, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

См. также: Зарядка аккумулятора Шкода. Проверка зарядки аккумулятора.
