Корректировка света фар Skoda Octavia

Примечание:
Нужно подготовить автомобиль и площадку (стенд) для регулировки. Ваша Октавия должна стоять на ровной горизонтальной поверхности и перед ней на расстоянии 3 (трех) метров должна быть стена (стенд, экран), который расположен перпендикулярно земле. Октавия должна иметь положенное давление в шинах, корректор фар должен находиться в нужном положении!

1. Нужно сделать разметку на экране (стене, воротах). Это очень детально показано на прилагающемся фото. Продольная симметрия автомобиля должна совпадать с линией 0 (ноль). Нанесите линии 1 и 2, соблюдая указанное (1769 мм) расстояние между ними.

2. Качните Октавию в сторону справа и слева, что бы пружины и амортизаторы заняли свое положение, затем измерьте высоту h от пола (асфальта, бетона) до центра фар и перенесите её на стенд, это будет линия 3 (три). Отступив от неё вниз 35 миллиметров, проводим линию 4.

Предупреждение:
Линии 1 и 2 должны быть строго вертикальными, а 3 и 4 горизонтальными, только так Вы сможете правильно отрегулировать фары.

3. Включаем ближний свет и смотрим на стенд. При правильной регулировке фар на Шкода Октавия верхняя граница пучка света должна проходить по линии 4, а вертикальные линии 1 и 2 должны проходить четко через точки Е1 и Е2, которые находятся на пересечении горизонтальных и находящихся под углом линий (участков) световых пучков (пятен). Если у Вас что-то не совпадает, приступаем к регулировке.

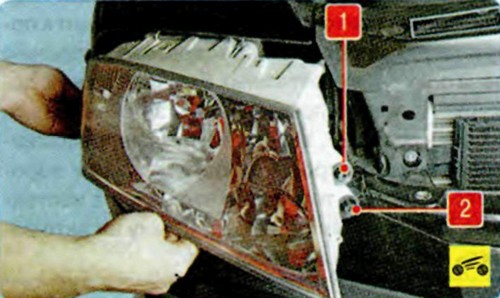

4. Открываем капот и спереди на ободе фары, видим два регулировочных винта именно для лампы ближнего света. Винт № 1 будет влиять на вертикальное положение пучка света (вверх-вниз), а № 2 на горизонтальное (вправо-влево). Сначала выставьте вертикальное положение пучка света, затем сдвиньте его в нужную сторону до совпадения с точкой Е1 или Е2 (в зависимости какую фару регулируете).
