Общие сведение о отоплении, кондиционировании, вентиляции

Система отопления, кондиционирования и вентиляции салона, установленная на автомобиле, эффективно действует при закрытых окнах и представляет собой единый комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды. Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха, очищает его от пыли. Отопитель повышает температуру воздуха при любых режимах работы системы.

Комплекс обеспечивает малоинерционное регулирование температуры воздуха, практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухонагнетатель, расположенный перед ветровым стеклом.

Воздух из воздухонагнетателя может поступать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, нижние сопла корпуса отопителя.

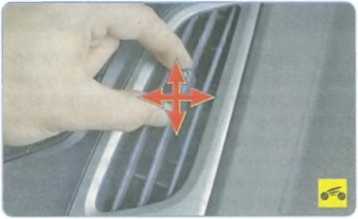

Направление потока воздуха через центральные сопла изменяют поворотом створок рукояткой, установленной в центре сопла (вправо-влево) или самой решетки (вверх-вниз).

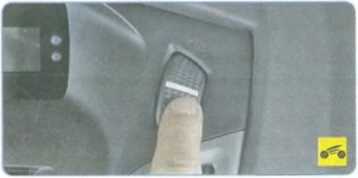

Количество воздуха, подаваемого через центральные сопла, регулируют рукояткой, расположенной около сопла. При повороте рукоятки до упора вверх заслонка полностью открывается (максимальный поток воздуха). При повороте рукоятки до упора вниз заслонка полностью закрывается, перекрывая поток воздуха.

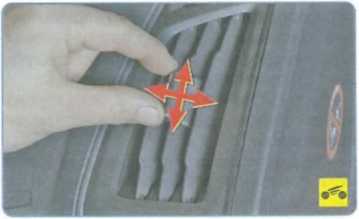

Аналогично изменяют поток и количество воздуха, подаваемого через боковые сопла.

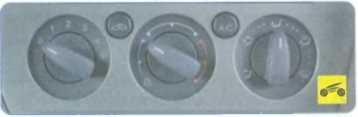

Объем, температуру, направление и интенсивность воздушных потоков регулируют переключателями, установленными в блоке управления системой отопления, кондиционирования и вентиляции салона.

В зависимости от комплектации на автомобиле может быть установлен блок ручного или автоматического управления климатом.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
