Инструменты:
- Отвертка крестовая средняя
- Плоскогубцы или специальный ключ для верхнего блока антенны
- Гаечный ключ рожковый 8 мм
- Гаечный ключ рожковый 10 мм
- Пинцет
Детали и расходники:
- Бытовой керосин 1 литр
- Пустая 5-литровая пластиковая бутыль

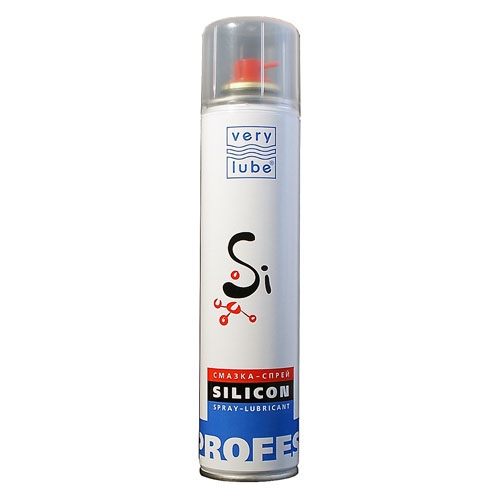

- Силиконовая аэрозольная смазка
- Густая силиконовая смазка (не литол)
- Ветошь
Примечание:
Всем камриводам 30-ки данная проблема известна. Так как грязь и пыль на дорогах никто не отменял, механизм выдвижной антенны постепенно забивается, и антенна перестает складываться полностью, что может привести к поломке механизма. Чтобы этого избежать, необходимо регулярно чистить антенну.
Часть 1. Снятие антенного механизма
1. Откручиваем верхний фиксатор антенны специальным ключом или (аккуратно!) плоскогубцами.

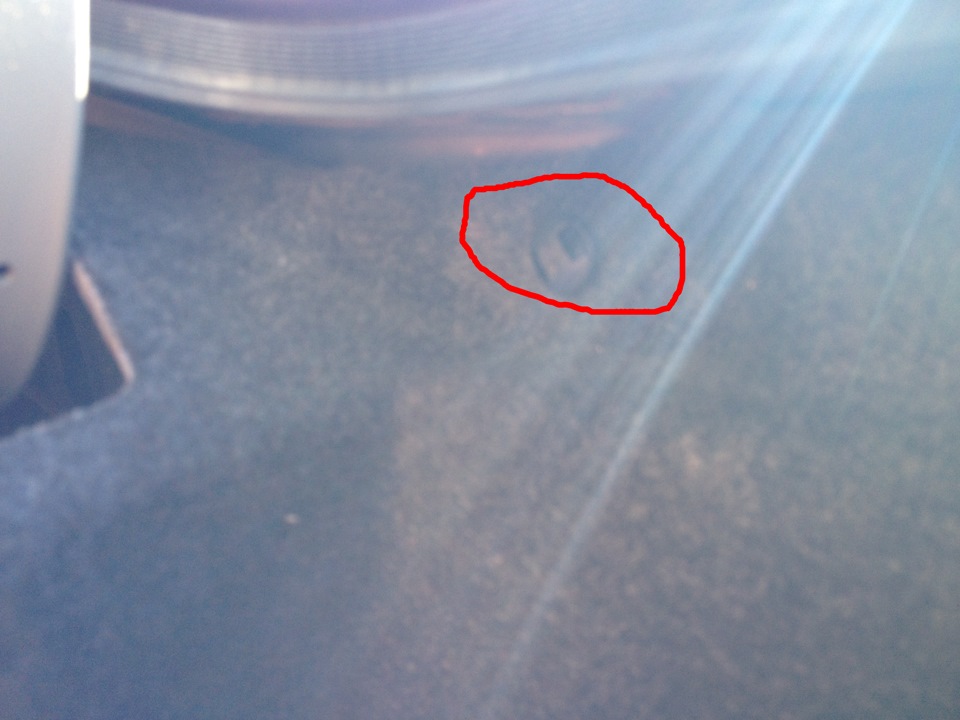

2. Далее аккуратно снимаем 2 пистона, которые держат внутреннюю обивку.

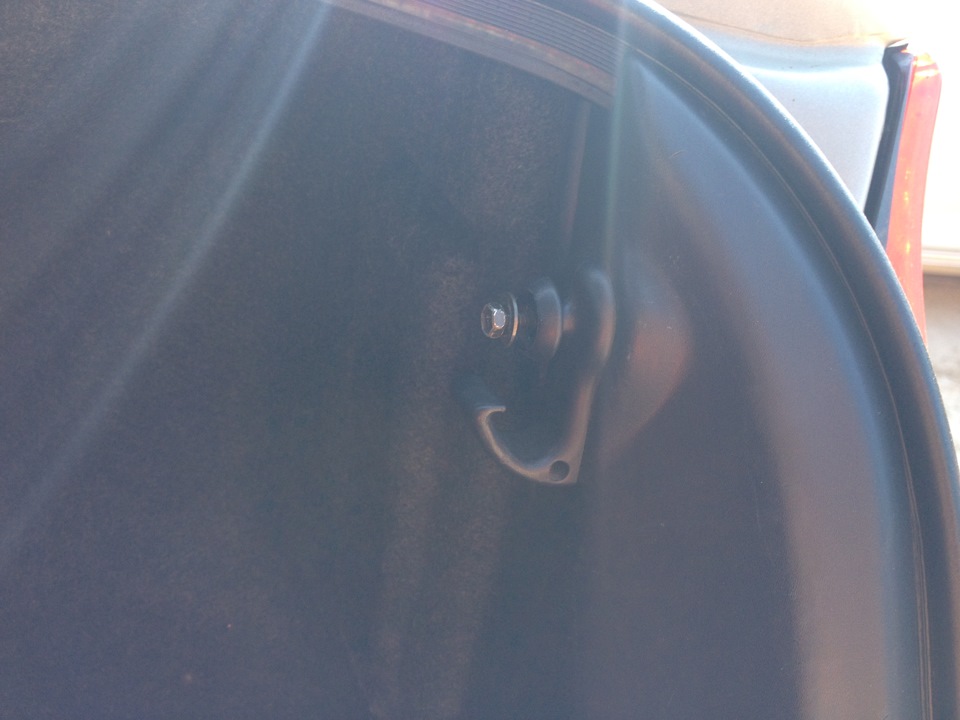

3. Ключом на 8 откручиваем болт, держащий крюк и сетку багажника.

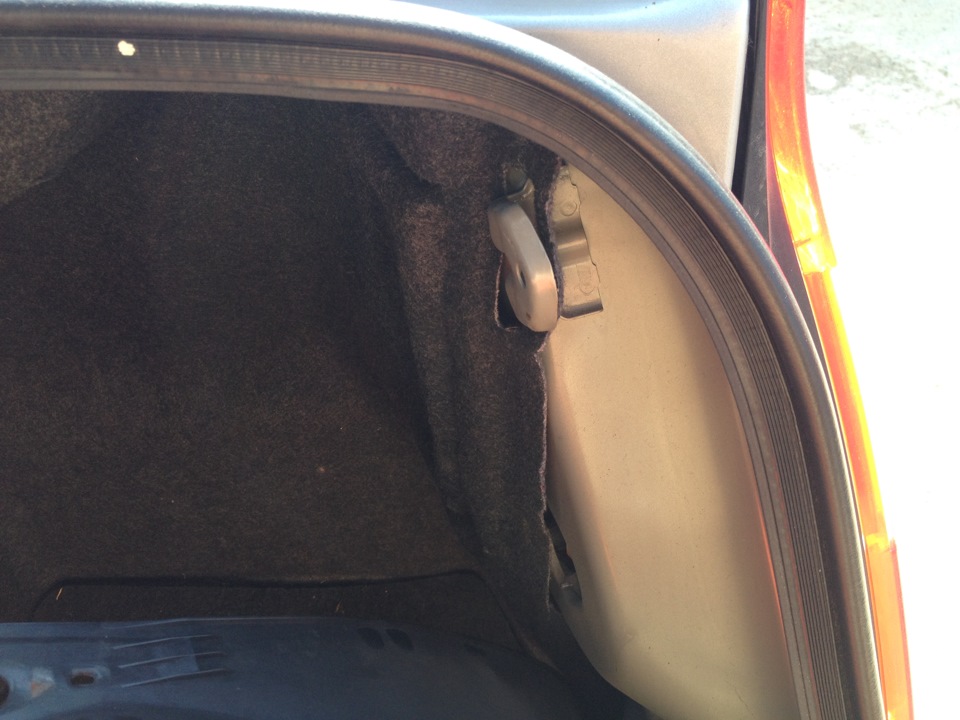

4. Отгибаем пластик рядом с правым фонарем и снимаем с ушка обивку. Отгибаем ее.

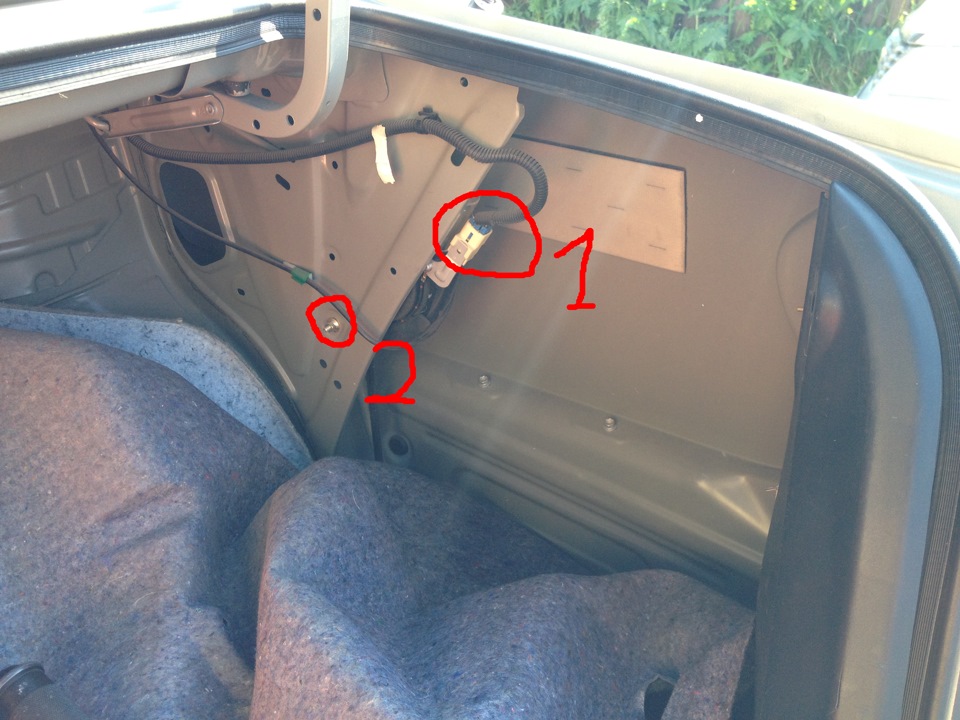

5. Отключаем питание антенны (1) и ключом на 10 откручиваем болт крепления антенного блока (2).

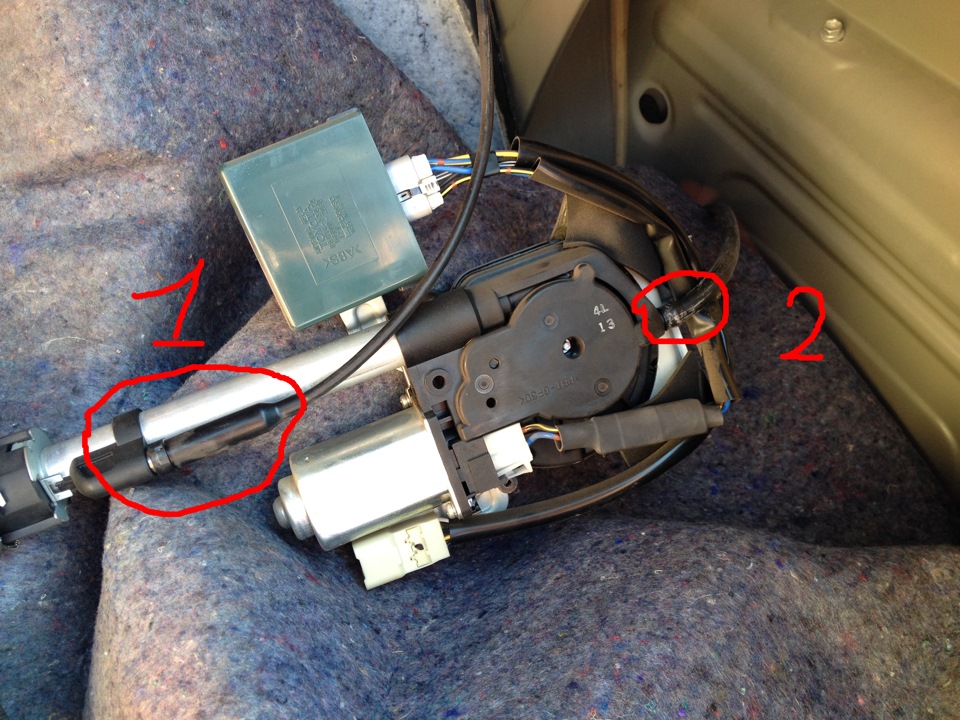

6. Аккуратно вынимаем весь блок. Отключаем разъем антенны (1) и снимаем дренажную трубку (2).

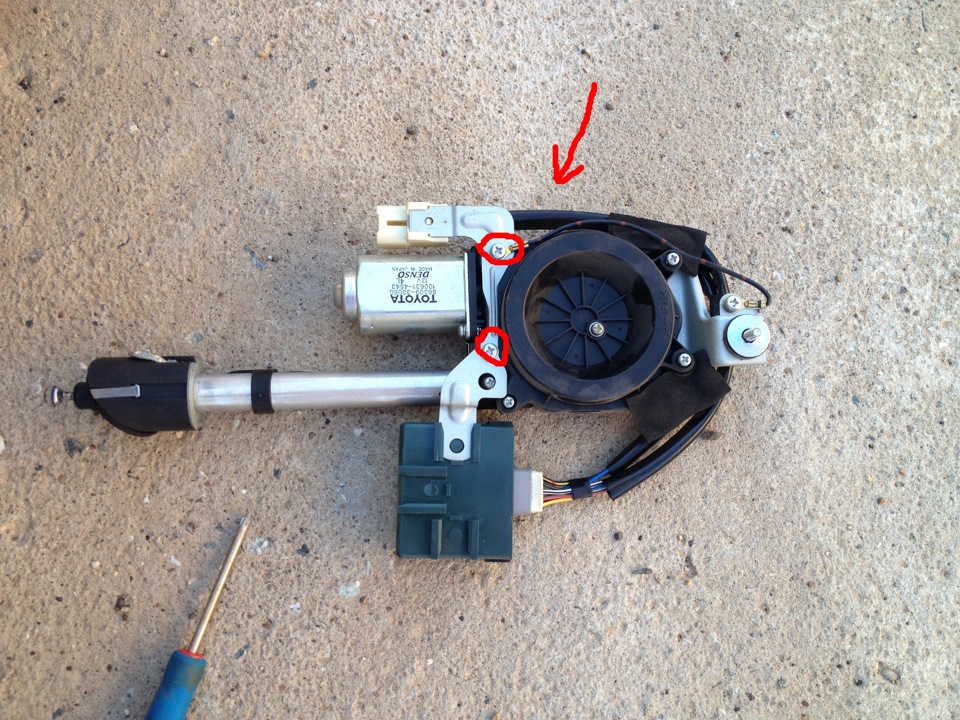

7. Далее разбираем сам механизм. Снимаем электронный блок, открутив 2 болта. Отключаем разъем моторчика с обратной стороны (показано стрелкой).

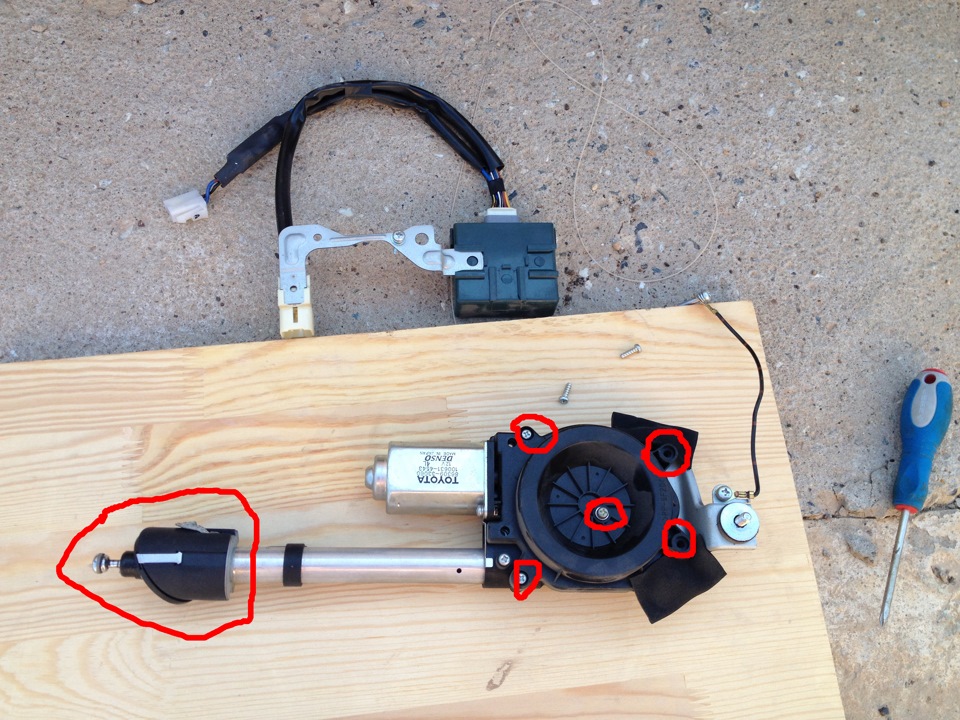

8. Откручиваем 5 болтов. Снимаем резиновый уплотнитель с направляющей антенны.

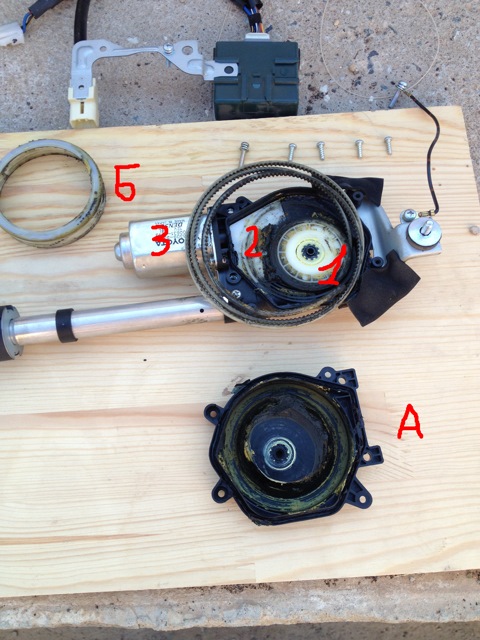

9. Снимаем крышку механического блока (А), аккуратно вынимаем пластиковый защитный стакан (Б), вынимаем верхнюю шестерню (1), вынимаем блок шестерней (2), снимаем моторчик, предварительно открутив 2 болта (3) (снимать мотор необязательно, только если чистить штифт), вынимаем нижнюю шестерню (4).
Часть 2. Промывка
Промывать лучше всего бытовым керосином. Для этого наливаем 1 литр керосина в обрезанную 5-литровую бутыль из-под воды? и с помощью тряпки промываем все внутренние части механизма кроме моторчика. Также промываем саму выдвижную антенну, так как внутри она тоже забивается. Внутри нижней шестерни я оставил смазку, так как она была чистая. Оставляем сушиться.
Часть 3. Сборка

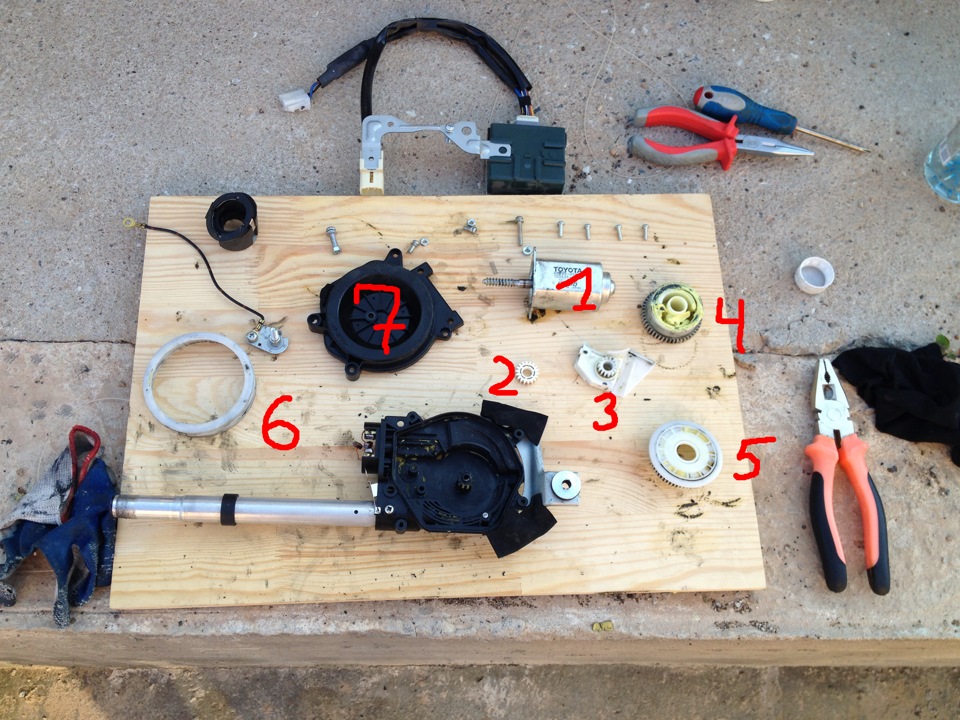

Собираем все в обратной последовательности, постепенно промазывая густой смазкой:
1. Вставляем моторчик (1) (если снимали), промазываем. Ставить моторчик лучше всего вдвоем или с помощью пинцета.
2. Вставляем шестеренку (2), промазываем.
3. Вставляем блок (3), предварительно разобрав его и промазав.

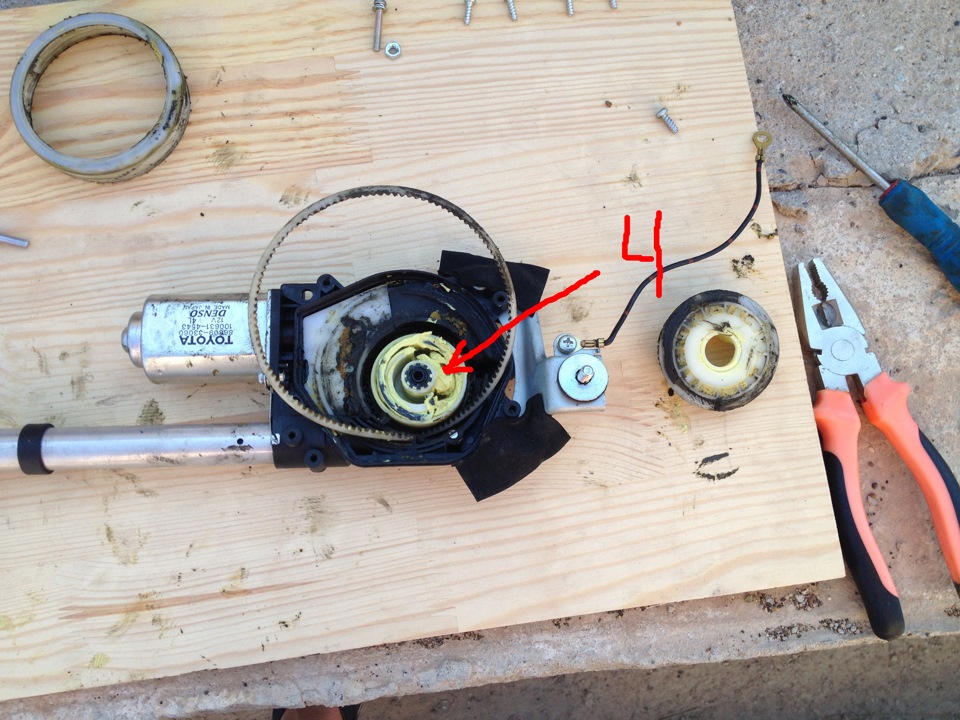

4. Вставляем нижнюю шестерню (4), предварительно надо нанести смазку на зубцы.
5. Вставляем саму антенну и протягиваем пластиковый тягунок (антенну лучше выдвинуть для удобства).
6. Вставляем верхнюю шестерню (5), предварительно надо нанести смазку на зубцы.
7. Вставить защитный стакан (6), заправить внутрь стакана тягунок.
8. Закрыть крышкой (7).
Далее все, думаю, понятно. После полной установки на выдвинутую антенну нанести аэрозолью силиконовую смазку. Несколько раз выдвинуть и задвинуть антенну, убрать чистой тряпочкой остатки смазки.
Вся работа занимает около 1,5-2 часов с просушкой.
