Очистка системы вентиляции картера Hyundai Matrix

Инструменты:

Тонкий стержень

Система принудительной вентиляции картера

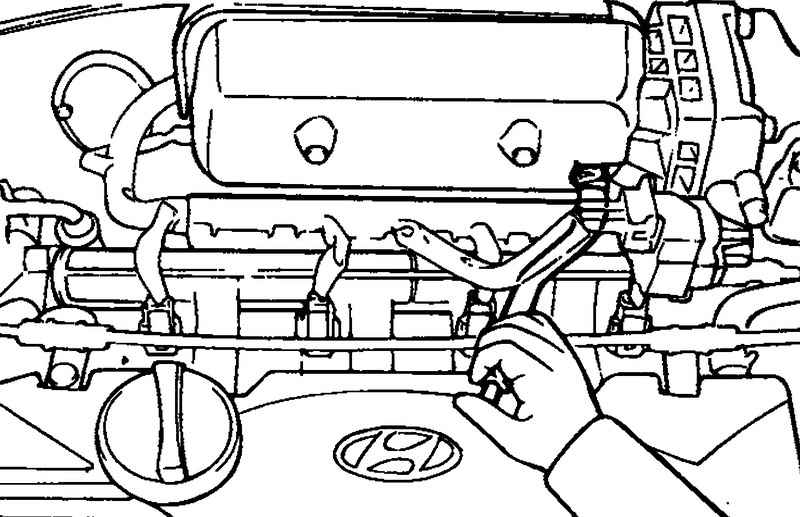

1. Отсоедините вентиляционный шланг от клапана принудительной вентиляции картера. Снимите клапан с крышки головки цилиндров и подсоедините его к вентиляционному шлангу.

2. Запустите двигатель и дайте ему работать на режиме холостого хода. Закройте пальцем отверстие клапана и убедитесь, что ощущается наличие разрежения от впускного коллектора.

Примечание:

В этот момент плунжер клапана принудительной вентиляции картера будет двигаться вперед и назад.

3. Снимите клапан принудительной вентиляции картера.

Проверка

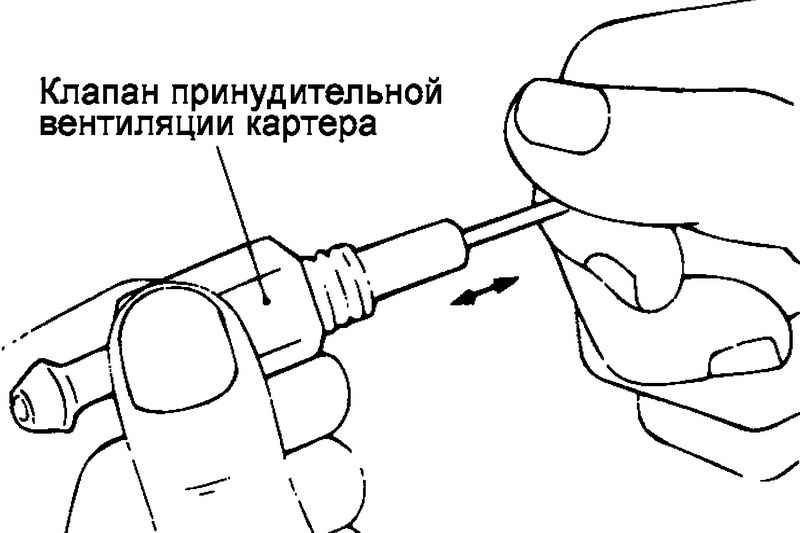

4. Вставьте тонкий стержень в клапан принудительной вентиляции картера со стороны резьбовой части и, двигая стержень вперед и назад, проверьте, что плунжер перемещается.

5. Если плунжер не перемещается, то в клапане принудительной вентиляции картера есть отложения. В этом случае необходимо прочистить или заменить клапан.

Установка

6. Установите клапан принудительной вентиляции картера на место и затяните его номинальным моментом.

Примечания:

Момент затяжки клапана принудительной вентиляции картера: 8–12 Н·м.

Схема работы клапана принудительной вентиляции картера
