Описание конструкции двигателя 1,6 (16V) Renault Sandero

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Двигатель К4М бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива (нормы токсичности Евро 4).
Двигатель с коробкой передач и сцеплением образуют силовой агрегат – единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну на верхней крышке ремня привода газораспределительного механизма, а левая и задняя – к картеру коробки передач. Блок цилиндров двигателя отлит из чугуна, цилиндры расточены непосредственно в блоке.

Двигатель (вид спереди по направлению движения автомобиля):

1 – компрессор кондиционера;
2 – ремень привода вспомогательных агрегатов;
3 – генератор;
4 – насос гидроусилителя рулевого управления;
5 – верхняя крышка ремня привода газораспределительного механизма;
6 – крышка маслозаливной горловины;
7 – датчик абсолютного давления воздуха;
8 – датчик температуры воздуха на впуске;
9 – датчик детонации;
10 – ресивер;
11 – топливная рампа с форсунками;
12 – впускной трубопровод;
13 – крышка головки блока цилиндров;
14 – указатель уровня масла;
15 – корпус термостата;
16 – головка блока цилиндров;
17 – труба насоса охлаждающей жидкости;
18 – датчик сигнализатора недостаточного давления масла;
19 – технологическая пробка;
20 – маховик;
21 – блок цилиндров;
22 – поддон картера;
23 – масляный фильтр

Спереди на двигателе (по направлению движения автомобиля) расположены: впускной трубопровод; масляный фильтр; указатель уровня масла; датчик сигнализатора недостаточного давления масла; топливная рампа с форсунками; датчик детонации; подводящая труба насоса охлаждающей жидкости; генератор; насос гидроусилителя руля; компрессор кондиционера.

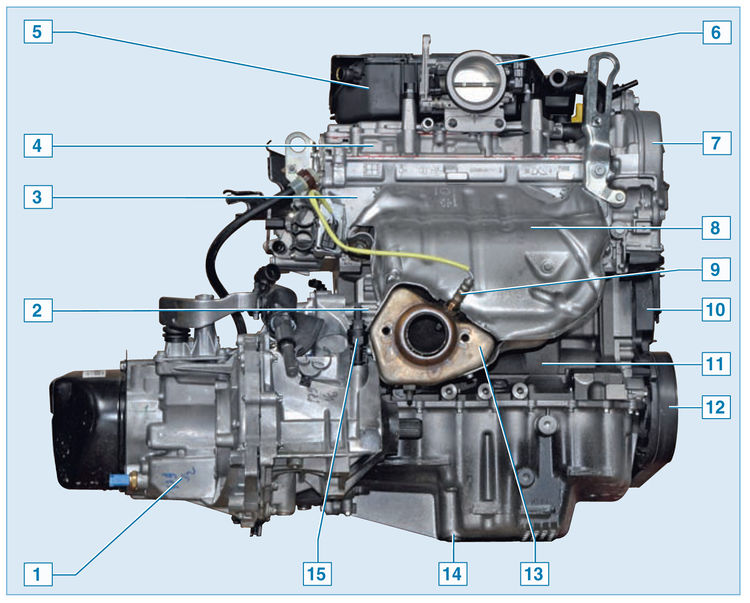

Силовой агрегат (вид сзади по направлению движения автомобиля):

1 – коробка передач;
2 – стартер;
3 – головка блока цилиндров;
4 – крышка головки блока цилиндров;
5 – ресивер;
6 – дроссельный узел;
7 – верхняя крышка ремня привода газораспределительного механизма;
8 – верхний теплозащитный экран выпускного коллектора;
9 – управляющий датчик концентрации кислорода;
10 – нижняя крышка ремня привода газораспределительного механизма;
11 – блок цилиндров;
12 – ремень привода вспомогательных агрегатов;
13 – выпускной коллектор;
14 – пробка маслосливного отверстия поддона картера;
15 – датчик скорости автомобиля

Сзади на двигателе расположены: корпус воздушного фильтра с регулятором холостого хода; выпускной коллектор с управляющим датчиком концентрации кислорода; стартер.

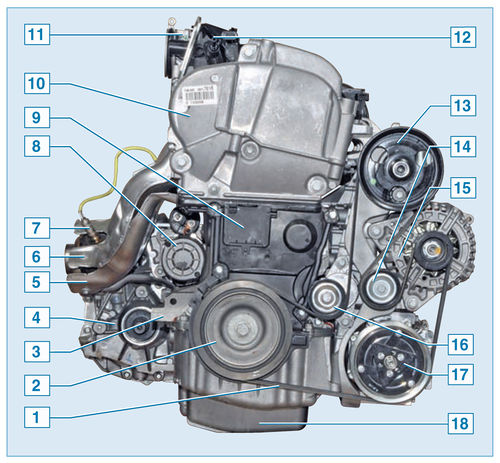

Силовой агрегат (вид справа по направлению движения автомобиля):

1 – ремень привода вспомогательных агрегатов;
2 – шкив привода вспомогательных агрегатов;
3 – блок цилиндров;
4 – коробка передач;
5 – нижний теплозащитный экран выпускного коллектора;
6 – верхний теплозащитный экран выпускного коллектора;
7 – управляющий датчик концентрации кислорода;
8 – стартер;
9 – нижняя крышка ремня привода газораспределительного механизма;
10 – верхняя крышка ремня привода газораспределительного механизма;
11 – дроссельный узел;
12 – ресивер;
13 – шкив насоса гидроусилителя рулевого управления;
14 – опорный ролик ремня;
15 – генератор;
16 – ролик натяжного устройства ремня;
17 – шкив компрессора кондиционера;
18 – поддон картера

Справа на двигателе расположены: насос охлаждающей жидкости; привод газораспределительного механизма и насоса охлаждающей жидкости (зубчатым ремнем); привод вспомогательных агрегатов (поликлиновым ремнем).

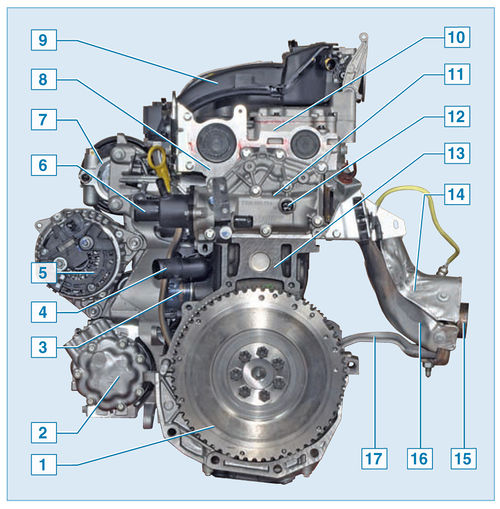

Двигатель (вид слева по направлению движения автомобиля):

1 – маховик;
2 – компрессор кондиционера;
3 – масляный фильтр;
4 – подводящая труба насоса охлаждающей жидкости;
5 – генератор;
6 – корпус термостата;
7 – насос гидроусилителя рулевого управления;
8 – головка блока цилиндров;
9 – ресивер;
10 – крышка головки блока цилиндров;
11 – крышка рубашки охлаждения головки блока цилиндров;
12 – датчик температуры охлаждающей жидкости;
13 – блок цилиндров;
14 – верхний теплозащитный экран выпускного коллектора;
15 – выпускной коллектор;
16 – нижний теплозащитный экран выпускного коллектора;
17 – кронштейн выпускного коллектора

Слева расположены: маховик; датчик положения коленчатого вала; термостат; корпус термостата с датчиком температуры охлаждающей жидкости.
Сверху расположены катушки и свечи зажигания; маслозаливная горловина; ресивер с датчиками абсолютного давления и температуры воздуха на впуске, дроссельный узел с датчиком положения дроссельной заслонки.
В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности (счет крышек ведется со стороны маховика). На торцевых поверхностях средней опоры выполнены гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные с антифрикционным покрытием, нанесенным на рабочие поверхности вкладышей. Коленчатый вал с пятью коренными и четырьмя шатунными шейками. Вал снабжен четырьмя противовесами, отлитыми заодно с валом. Для подачи масла от коренных шеек к шатунным в шейках и щеках вала выполнены каналы. На переднем конце (носке) коленчатого вала установлены: звездочка привода масляного насоса, зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов. Зубчатый шкив фиксируется на валу выступом, который входит в паз на носке коленчатого вала.
Аналогично фиксируется на валу и шкив привода вспомогательных агрегатов.
Уплотняется коленчатый вал двумя сальниками, один из которых (со стороны привода ГРМ) запрессован в крышку блока цилиндров, а другой (со стороны маховика) – в гнездо, образованное поверхностями блока цилиндров и крышки коренного подшипника. К фланцу коленчатого вала семью болтами прикреплен маховик. Он отлит из чугуна и имеет напрессованный стальной венец для пуска двигателя стартером. Кроме того, на маховике выполнен зубчатый венец для датчика положения коленчатого вала.
Шатуны – кованные стальные, двутаврового сечения, обрабатываются вместе с крышками. Крышки крепятся к шатунам специальными болтами с гайками. Своими нижними (кривошипными) головками шатуны соединены через вкладыши с шатунными шейками коленчатого вала, а верхними головками – через поршневые пальцы с поршнями.
Поршневые пальцы – стальные, трубчатого сечения. Палец, запрессованный в верхнюю головку шатуна, свободно вращается в бобышках поршня. Поршни выполнены из алюминиевого сплава. Юбка поршня имеет сложную форму: в продольном сечении бочкообразная, а в поперечном – овальная. В верхней части поршня проточены три канавки под поршневые кольца. Два верхних поршневых кольца компрессионные, а нижнее – маслосъемное.

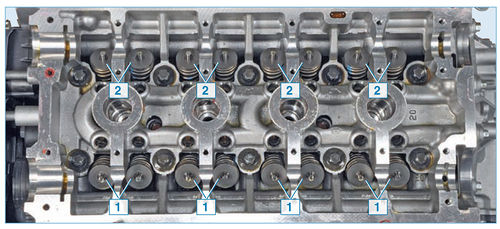

Головка блока цилиндров:

1 – впускные клапаны;
2 – выпускные клапаны

Головка блока цилиндров отлита из алюминиевого сплава, общая для всех четырех цилиндров. Головка блока цилиндров центрируется на блоке двумя втулками и крепится десятью винтами. Между блоком и головкой устанавливается безусадочная металлическая прокладка. На противоположных сторонах головки блока цилиндров расположены окна впускных и выпускных каналов. Свечи зажигания установлены по центру каждой камеры сгорания.
Клапаны стальные, в головке блока цилиндров расположены в два ряда, V-образно, по два впускных и два выпускных клапана на каждый цилиндр. Тарелка впускного клапана больше, чем выпускного. Седла и направляющие втулки клапанов запрессованы в головку блока цилиндров. Сверху на направляющие втулки клапанов надеты маслоотражательные колпачки. Клапан закрывается под действием пружины. Нижним концом она опирается на шайбу, а верхним – на тарелку, которая удерживается двумя сухарями. Сложенные сухари снаружи имеют форму усеченного конуса, а изнутри снабжены упорными буртиками, входящими в проточку на стержне клапана. В верхней части головки блока цилиндров установлены два распределительных вала. Один вал приводит впускные клапаны газораспределительного механизма, а другой – выпускные.

Кулачки напрессованы на распределительный вал

На каждом валу выполнены восемь кулачков – соседняя пара кулачков одновременно управляет клапанами (впускными или выпускными) каждого цилиндра. Особенностью конструкции распределительного вала является то, что кулачки напрессованы на трубчатый вал.
Опоры (постели) распределительных валов (по шесть опор для каждого вала) разъемные – расположены в головке блока цилиндров и в крышке головки блока.

Распределительный вал с зубчатым шкивом и сальником

Привод распределительных валов – зубчатым ремнем от шкива коленчатого вала. На валу рядом с первой (отсчет от зубчатого шкива распределительного вала) опорной шейкой выполнен упорный фланец, который при сборке входит в проточки головки блока и крышки, препятствуя тем самым осевому перемещению вала. Шкив распределительного вала не фиксируется на валу с помощью шпонки или штифта, а – только за счет сил трения, возникающих на торцевых поверхностях шкива и вала при затяжке гайки крепления шкива.
Уплотняется носок распределительного вала сальником, надетым на первую шейку вала и запрессованным в гнездо, образованное поверхностями головки блока цилиндров и крышки головки блока.

Рычаг клапана


Клапаны приводятся от кулачков распределительного вала через рычаги клапанов.
Для увеличения срока службы распределительного вала и рычагов клапанов кулачок вала воздействует на рычаг через ролик, вращающийся на оси рычага.

Гидроопора рычага клапана

Гидроопоры рычагов клапанов установлены в гнездах головки блока цилиндров. Внутри корпуса гидроопоры установлен гидрокомпенсатор с обратным шариковым клапаном.
Масло внутрь гидроопоры поступает из магистрали в головке блока цилиндров через отверстие в корпусе гидроопоры. Гидроопора автоматически обеспечивает беззазорный контакт кулачка распределительного вала с роликом рычага клапана, компенсируя износ кулачка, рычага, торца стержня клапана, фасок седла и тарелки клапана.

Одним концом рычаг опирается на сферическую головку гидроопоры (гидрокомпенсатора зазора), а другим воздействует на торец стержня клапана

Смазка двигателя – комбинированная. Под давлением масло подводится к коренным и шатунным подшипникам коленчатого вала, подшипникам распределительных валов и гидроопорам рычагов клапанов. Другие узлы двигателя смазываются разбрызгиванием.

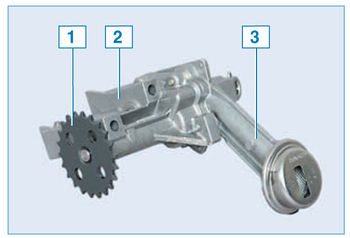

Масляный насос:

1 – ведомая звездочка привода;
2 – корпус насоса;
3 – крышка корпуса насоса с маслоприемником

Давление в системе смазки создается шестеренчатым масляным насосом, расположенным в поддоне картера и прикрепленным к блоку цилиндров.

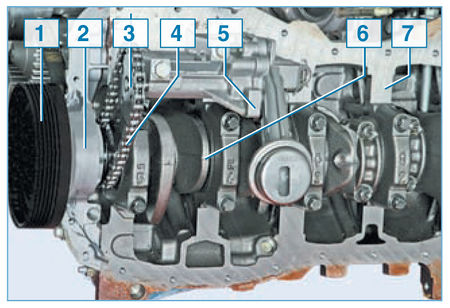

Привод масляного насоса (поддон картера снят):

1 – шкив привода вспомогательных агрегатов;
2 – передняя крышка блока цилиндров;
3 – ведущая звездочка привода насоса;
4 – цепь привода;
5 – масляный насос;
6 – коленчатый вал;
7 – блок цилиндров

Масляный насос приводится цепной передачей от коленчатого вала. Ведущая звездочка привода насоса установлена на коленчатом валу под передней крышкой блока цилиндров. На звездочке выполнен цилиндрический поясок, по которому работает передний сальник коленчатого вала. Звездочка установлена на коленчатом валу без натяга и не зафиксирована шпонкой. При сборке двигателя ведущая звездочка привода насоса зажимается между зубчатым шкивом привода ГРМ и буртиком коленчатого вала в результате стягивания пакета деталей болтом крепления шкива привода вспомогательных агрегатов.
Крутящий момент от коленчатого вала передается на звездочку только за счет сил трения между торцевыми поверхностями звездочки, зубчатого шкива и коленчатого вала. При ослаблении затяжки болта крепления шкива привода вспомогательных агрегатов ведущая звездочка привода масляного насоса может начать проворачиваться на коленчатом валу и давление масла в двигателе упадет. Маслоприемник выполнен за одно целое с крышкой корпуса масляного насоса. Крышка крепится пятью винтами к корпусу насоса. Редукционный клапан расположен в крышке корпуса насоса и удерживается от выпадения пружинным фиксатором. Масло из насоса проходит через масляный фильтр и поступает в главную масляную магистраль блока цилиндров. Масляный фильтр - полнопоточный, неразборный.
Из главной магистрали масло поступает к коренным подшипникам коленчатого вала и далее, по каналам в коленчатом валу, к шатунным подшипникам вала.
По двум вертикальным каналам в блоке цилиндров масло из главной магистрали подается в головку блока цилиндров – к крайним (левым) опорам (подшипникам) распределительных валов. Через проточки и сверления в крайних опорных шейках распределительных валов масло поступает внутрь валов и далее через сверления в других шейках валов – к остальным подшипникам распределительных валов. Из головки блока цилиндров масло через вертикальные каналы стекает в поддон картера двигателя.
Система вентиляции картера – закрытая, принудительная, с отбором газов через маслоотделитель (в крышке головки блока цилиндров), который очищает картерные газы от частиц масла. Газы из нижней части картера попадают через внутренние каналы в головке блока цилиндров в крышку головки и далее поступают в ресивер и впускной трубопровод двигателя. Системы управления, питания, охлаждения и выпуска отработавших газов описаны в соответствующих главах.
