Описание конструкции передней подвески Skoda Octavia

Передняя подвеска Шкода Октавия независимая, рычажно-пружинная, с амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости.

Основной элемент передней подвески Шкода Октавия - телескопическая амортизаторная стойка 11, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина 3, буфер сжатия, защитный кожух стойки и верхняя опора. Через упорный подшипник и верхнюю опору нагрузка передается на кузов автомобиля. Амортизаторная стойка своей нижней частью соединена с поворотным кулаком 2 передней подвески. Рычаг 9 подвески Skoda Octavia прикреплен к кронштейну 6 с помощью сайлентблоков 5 и 8, а через шаровую опору 1 соединен с нижней частью поворотного кулака 2. Кронштейн крепления рычага передней подвески, в свою очередь, прикреплен к лонжерону кузова.

Штанга 10 стабилизатора поперечной устойчивости и 3 резиновые втулки соединена с поперечиной 7 передней подвески автомобиля двумя скобами, а с амортизаторной стойкой 11 - стойкой 4.

Расположение элементов передней подвески на автомобиле Шкода Октавия:

1 - шаровая опора передней подвески;
2 - поворотный кулак;
3 - пружина передней подвески;
4 - стойка стабилизатора поперечной устойчивости;
5 - передний сайлентблок рычага;
6 - кронштейн крепления рычага;
7 - поперечина передней подвески;
8 - кронштейн заднего сайлентблока рычага;
9 - рычаг передней подвески;
10 - штанга стабилизатора поперечной устойчивости;
11 - амортизаторная стойка.

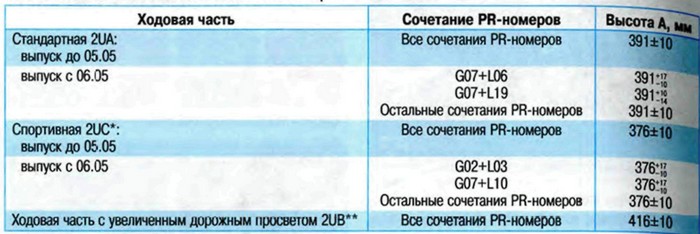

Контрольный размер (А) для передней части автомобилей разных комплектаций

Примечание:

Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.
