Описание конструкции задней подвески Lada Largus

Элементы задней подвески Lada Largus

Элементы задней подвески

1 – гайка подшипника колеса;
2 – подшипник;
3 – амортизатор;
4 – верхняя прокладка пружины;
5 – пружина;
6 – нижняя прокладка пружины;
7 – болт нижнего крепления амортизатора;
8 – балка;
9 – подушки, шайбы и гайка верхнего крепления амортизатора;
10 – буфер хода сжатия;
11 – чехол;
12 – болт крепления рычага балки к кронштейну;
13 – кронштейн крепления рычага балки к кузову;
14 – сайлент-блок рычага балки;
15 – гайка болта;
16 – рычаг балки;
17 – цапфа заднего колеса.

Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия.

К балке и рычагам приварены кронштейны для опоры пружин. Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов.

Стабилизатор представляет собой трубу – по краям круглого сечения, а в средней части овального.

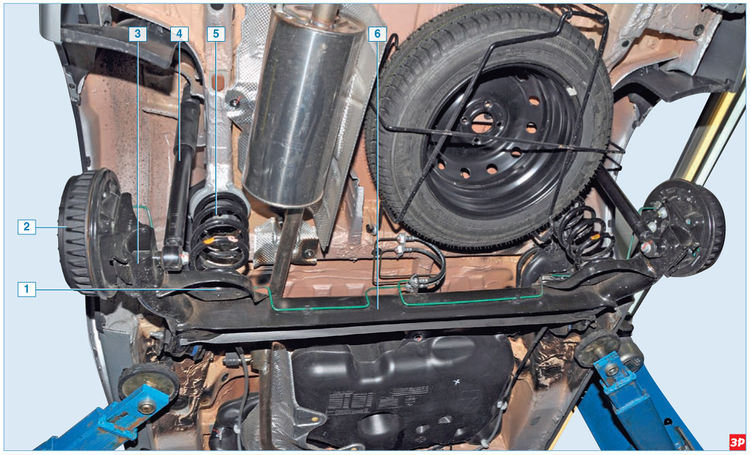

Задняя подвеска Lada Largus

Задняя подвеска

1 – кронштейн рычага балки;
2 – барабан тормозного механизма;
3 – рычаг балки;
4 – амортизатор;
5 – пружина;
6 – балка задней подвески.

К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов.

Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками.

Наружная втулка сайлент-блока – пластмассовая, а внутренняя – металлическая. Резиновый массив сайлент-блока, привулканизированный к втулкам, в сечении несимметричен. Поэтому при запрессовке сайлент-блока в рычаг его необходимо строго ориентировать.

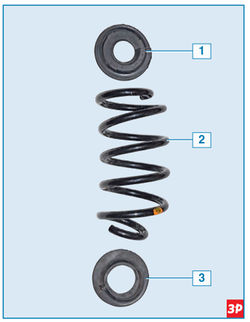

Пружина задней подвески Lada Largus

Пружина задней подвески

1 – верхняя прокладка;
2 – пружина;
3 – нижняя прокладка.

Упругими элементами подвески являются винтовые пружины.

Пружина опирается через резиновые прокладки: снизу – на кронштейн рычага и сверху – на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр.

Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса.

При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.

Кронштейн крепится к кузову тремя болтами Lada Largus

Через внутреннюю втулку сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1

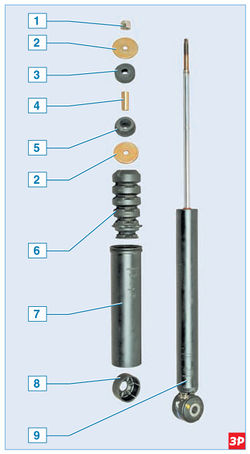

Амортизатор задней подвески Lada Largus

Амортизатор задней подвески

1 – гайка крепления штока;
2 – шайба;
3 – верхняя подушка штока;
4 – распорная втулка;
5 – нижняя подушка штока;
6 – буфер хода сжатия;
7 – чехол;
8 – защитный колпак;
9 – амортизатор.

В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втул- ку которого проходит болт, крепящий амортизатор к рычагу подвески. Шток амортизатора крепится к кузову через две резиновые подушки (одна – снизу опоры, другая – сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам чрезмерно деформироваться при затягивании гайки штока. На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.

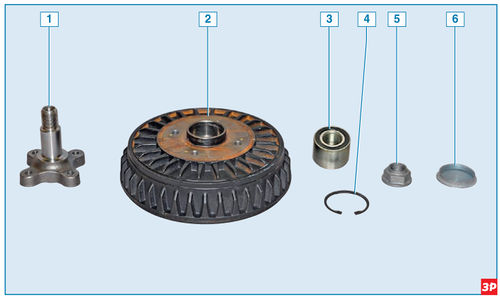

Узел подшипника заднего колеса Lada Largus

Узел подшипника заднего колеса

1 – цапфа;
2 – барабан тормозного механизма;
3 – подшипник заднего колеса;
4 – стопорное кольцо подшипника;
5 – гайка;
6 – колпачок.

Подшипники задних колес двухрядные. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника.

Цапфа заднего колеса крепится четырьмя винтами через щит тормозного механизма к фланцу балки задней подвески Lada Largus

Цапфа заднего колеса крепится четырьмя винтами через щит тормозного механизма к фланцу балки задней подвески

Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса с небольшим зазором. В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.

Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями. В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.
