Особенности конструкции коробки передач Opel Astra

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

На автомобиле Opel Astra может быть установлена (в зависимости от комплектации) либо 5-сту-пенчатая механическая коробка передач мод. F23, либо 4-ступенчатая автоматическая мод. AF17, либо 5-ступенчатая автоматизированная (роботизированная) механическая коробка передач F17 Easytronic.

Механическая коробка передач выполнена по двухвальной схеме с пятью синхронизированными передачами переднего хода и одной несинхронизированной передачей заднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер, и кроме этого у коробки передач есть дополнительный промежуточный картер и крышка. Первичный вал запрессован в блок шестерен и соединен с ним шлицами.

На вторичном валу коробки передач находятся ведущая цилиндрическая шестерня главной передачи, ведомые шестерни и синхронизаторы передач. Пары шестерен переднего хода коробки передач находятся в постоянном зацеплении. Шестерни I-V передач в нейтральном положении свободно вращаются на вторичном валу.

Передачи переднего хода включаются осевым перемещением соответствующих муфт синхронизаторов, установленных на вторичном валу. Передача заднего хода включается перемещением промежуточной шестерни заднего хода вдоль своей оси.

Механизм переключения передач расположен в крышке, установленной сверху на картер коробки передач.

Рис. 1. Механическая коробка передач: 1 - кронштейн; 2 - механизм переключения передач; 3 - сапун; 4 - картер сцепления; 5 - сальник полуоси; 6 - промежуточный картер; 7 - крышка коробки передач.

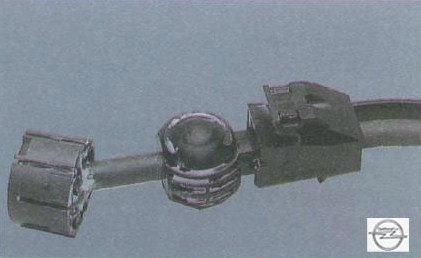

Привод управления коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова...

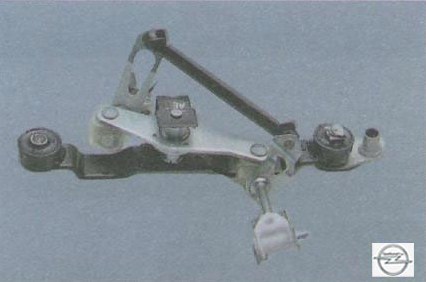

...и системы тяг и рычагов, установленных на кронштейне задней опоры подвески силового агрегата и механизма, размещенного в картере коробки передач.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками.

Автоматическая коробка передач обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий.

На автомобили устанавливают 4-ступенчатые автоматические коробки передач с электронным управлением. Автоматическая коробка передач включает в себя следующие системы и узлы:

Привод управления автоматической коробкой передач тросовый. Кулиса селектора управления автоматической коробкой передач установлена на том же месте на тоннеле пола, что и рычаг управления механической коробкой. Рычаг селектора соединен с рычагом блока управления на коробке передач тросом управления.

Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.

Для ремонта коробки передач Опеля Астра, особенно автоматической коробки, требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, а также замена ее уплотнений. В случае необходимости ремонта коробки передач обращайтесь на специализированный сервис.
