Особенности конструкции переднего моста Chevrolet Niva

Передний мост:
1 – грязеотражатель;
2 – нижняя крышка картера редуктора;
3 – подшипники ведущей шестерни;
4 – корпус дифференциала;
5 – пробка сливного отверстия;
6 – пробка заливного и контрольного отверстия;
7 – подшипник корпуса внутреннего шарнира;
8 – сальник;
9 – корпус внутреннего шарнира привода колес;
10 – пружинная шайба;
11 – стопорное кольцо;
12 – крышка подшипника;
13 – регулировочная гайка;
14 – подшипник коробки дифференциала;
15 – крышка подшипника;
16 – болт крепления крышки;
17 – опорная шайба;
18 – сателлит;
19 – шестерня полуосей;
20 – картер редуктора;
21 – сапун;
22 – крышка подшипника внутреннего шарнира;
23 – ось сателлитов;
24 – регулировочное кольцо;
25 – ведущая шестерня;
26 – распорная втулка подшипников;
27 – сальник ведущей шестерни;
28 – фланец.

Основные детали переднего моста — дифференциал, шестерни главной передачи и подшипники редуктора — не отличаются от соответствующих деталей заднего моста (см. «Задний мост»). Совпадают и размеры сопрягаемых деталей, контрольные и регулировочные операции.

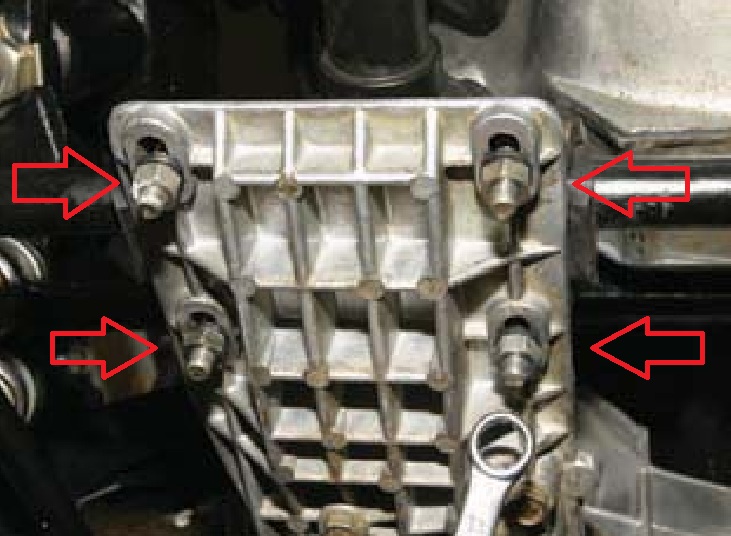

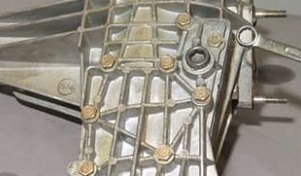

Картер редуктора переднего моста снизу и спереди закрыт крышками.

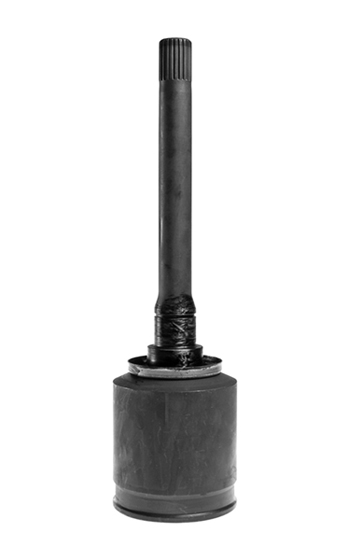

Полуосевые шестерни шлицами соединены с корпусами внутренних шарниров приводов передних колес.

Каждый из двух корпусов внутренних шарниров опирается на шариковый однорядный подшипник, установленный в гнезде картера. Подшипники закрыты крышками, закрепленными на трех шпильках картера и уплотненными картонными прокладками.

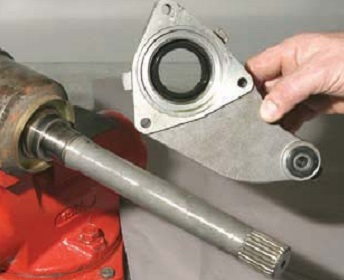

Крышки подшипников корпусов внутренних шарниров одновременно служат кронштейнами крепления редуктора к поперечине передней подвески. В отверстия крышек запрессованы сайлент-блоки, через которые проходят болты крепления к проушинам поперечины передней подвески.

Нижняя крышка картера редуктора через металлические обоймы и резиновые подушки крепится к штанге стабилизатора поперечной устойчивости передней подвески.

В правой верхней части картера редуктора запрессован сапун.

В статье не хватает:

• Качественных фото

Источник: http://manual.x-niva.net/5-transmissiya/5-6-perednij-most/5-6-1-osobennosti-konstruktsii
Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём".
