Особенности конструкции системы охлаждения Ford Focus 3

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Система состоит из рубашки охлаждения, радиатора с электровентилятором, расширительного бачка, водяного насоса, термостата, отводящего патрубка водяной рубашки, запорного клапана и шлангов.
Циркуляцию жидкости в системе создает водяной насос. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры камеры сгорания и затем поступает к термостату. В зависимости от положения клапана термостата жидкость поступает или в водяной насос (при низкой температуре), или в радиатор (при высокой температуре).

Радиатор с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В нижней части левого бачка радиатора находится сливная пробка. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубок парового шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. В пластмассовой пробке бачка, закрывающей его горловину, установлены впускной и выпускной клапаны.
ПРИМЕЧАНИЕ
Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии - к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов.

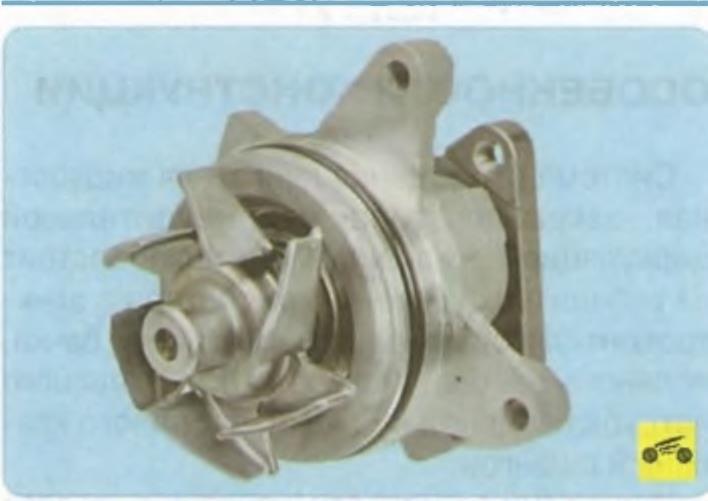

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения. Он расположен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем, общим с генератором и компрессором кондиционера, от шкива коленчатого вала. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

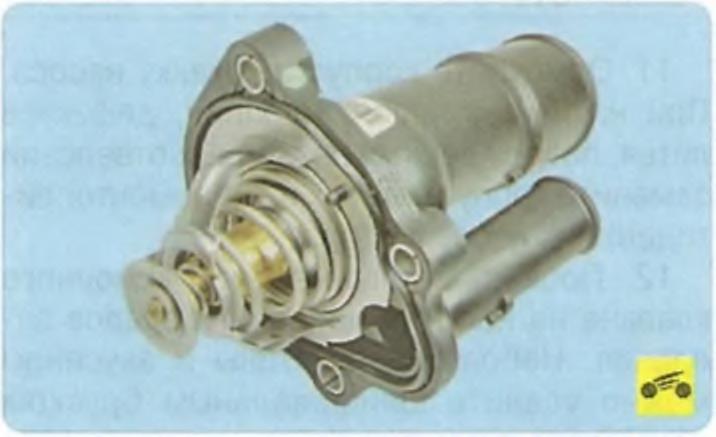

Термостат, представляющий собой клапан с электромагнитным управлением, поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Термостатом двигателя 1,6 л управляет электронный блок системы управления двигателем, получающий информацию от датчика температуры охлаждающей жидкости, установленного на выпускном патрубке водяной рубашки. Термостат установлен в корпусе, закрепленном на головке блока цилиндров. При температуре охлаждающей жидкости до 60 'С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре около 80‘С термостат начинает открываться, а при 98 "С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.

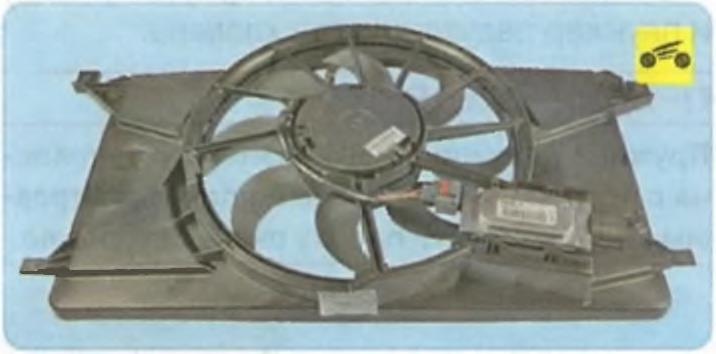

Электровентилятор системы охлаждения (с пластмассовой восьмилопастной крыльчаткой) служит для дополнительного обдува радиатора, включается и выключается по сигналу электронного блока управления двигателем. Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью. Изменение скоростного режима вентилятора обеспечивается блоком управления двигателем путем подключения дополнительного сопротивления. Электровентилятор в сборе с кожухом закреплен на радиаторе системы охлаждения. Отводящий патрубок водяной рубашки служит для распределения потоков охлаждающей жидкости в зависимости от режимов работы системы охлаждения. В корпус патрубка ввернут датчик температуры охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя.
Запорный клапан (на двигателе 2,0 л не устанавливают) предназначен для прекращения отвода охлаждающей жидкости в расширительный бачок при пуске холодного двигателя. Запорный клапан в закрытом состоянии уменьшает циркуляцию охлаждающей жидкости в системе непрогретого двигателя, что позволяет экономить топливо при прогреве двигателя и уменьшает время прогрева. При температуре охлаждающей жидкости 80 "С запорный клапан открывается полностью и жидкость начинает циркулировать через расширительный бачок.
В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.
Систему заполняют жидкостью (антифризом), не замерзающей при температуре окружающей среды до -40 "С. Тип охлаждающей жидкости, залитой в систему охлаждения, - Motorcraft Super Plus 4 (зеленого цвета) или Motorcraft Super Plus 2000 (оранжевого цвета).

ПРЕДУПРЕЖДЕНИЕ
Жидкость Motorcraft Super Plus 4 изготовлена на основе несиликатированной органической кислоты (ОАТ), и ее не следует смешивать с другими типами охлаждающей жидкости.
Жидкость Motorcraft Super Plus 2000 изготовлена на основе моноэтиленгликоля, как и большинство современных охлаждающих жидкостей.
ПРЕДУПРЕЖДЕНИЯ
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу. Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!

В электронный блок управления двигателем заложена программа защиты двигателя от перегрева. В самом начале перегрева по информации от датчика температуры охлаждающей жидкости блок управления двигателем подает команду на перемещение стрелки указателя температуры охлаждающей жидкости в красную зону.
Если водитель не останавливает двигатель и его температура продолжает повышаться, блок управления двигателем включает сигнальную лампу, которая предупреждает водителя о том, что двигатель приближается к критическому пределу и его надо остановить.
Если водитель игнорирует показания указателя температуры охлаждающей жидкости и включение сигнальной лампы, электронный блок управления двигателем отключает подачу топлива в два цилиндра двигателя и ограничивает частоту вращения коленчатого вала 3000 мин-1. Одновременно загорается сигнализатор неисправности двигателя, что указывает на возможность значительного повреждения двигателя и резкого повышения токсичности отработавших газов. В этом режиме в отключенные цилиндры всасывается воздух, что позволяет снизить температуру двигателя. Причем отключаемые цилиндры чередуются между собой для более равномерного охлаждения.

ПРИМЕЧАНИЕ
Если двигатель перешел в режим работы только двух цилиндров, вернуть его в режим работы четырех цилиндров можно только путем выключения и последующего включения зажигания.
Если температура двигателя продолжает повышаться и после всех принятых мер, блок управления останавливает двигатель. Если в это время педаль управления дроссельной заслонкой нажатием ноги переместилась на большой угол (например, водитель выполняет обгон), то двигатель будет остановлен только через 10 с после отпускания педали.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
