Особенности конструкции системы питания Toyota Corolla

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

В состав системы питания входят элементы:

системы подачи топлива, включающей в себя топливный бак, модуль электрического топливного насоса, трубопроводы, шланги, топливную рампу с форсунками и компенсатором пульсаций давления топлива;

системы воздухоподачи, состоящей из воздушного фильтра, воздухоподводящего рукава и дроссельного узла;

системы улавливания паров топлива, включающей в себя адсорбер, клапан продувки адсорбера и соединительные трубопроводы.

Функциональное назначение системы подачи топлива – обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатель оборудован электронной системой управления с распределенным впрыском топлива. В системе распределенного впрыска топлива функции смесеобразования и дозирования подачи топливо воздушной смеси в цилиндры двигателя разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается дроссельным узлом. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива и системой зажигания электронный блок управления двигателем, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах.

Особенностью системы впрыска автомобиля Toyota Corolla является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления двигателем получает информацию от датчиков фазы). Контроллер включает форсунки последовательно, а не попарно, как в системах асинхронного впрыска. Каждая форсунка включается через 720° поворота коленчатого вала. Однако на режимах пуска и динамических режимах работы двигателя используется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.

Основным датчиком для обеспечения оптимального процесса сгорания является датчик концентрации кислорода в отработавших газах (лямбдаазонд). Он установлен в выпускном коллекторе двигателя и совместно с электронным блоком и форсунками образует контур корректировки состава топливо воздушной смеси, подаваемой в двигатель. По сигналам датчика блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени. Зафиксировав отклонение состава от оптимального 1:14 (соответственно топливо и воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси. В результате контур управления составом топливовоздушной смеси является замкнутым.

На автомобиле установлены два датчика концентрации кислорода: первый – в выпускном коллекторе, второй – после каталитического нейтрализатора.

Первый датчик управляющий (ориентируясь на его сигнал, ЭБУ корректирует подачу топлива), а второй – диагностический (по его сигналу ЭБУ оценивает эффективность работы каталитического нейтрализатора).

Топливный бак из полимерного материала, установлен под полом кузова в его задней части и прикреплен четырьмя болтами.

Для того, чтобы пары топлива не попадали в атмосферу, бак соединен трубопроводом с адсорбером системы улавливания паров топлива. Во фланцевое отверстие в верхней части бака устанавливают топливный модуль, включающий в себя топливный фильтр, адсорбер, насос и регулятор давления. В левой части бака выполнены патрубки для присоединения наливной трубы и шланга вентиляции. Из топливного модуля топливо подается в топливную рампу, закрепленную на впускной трубе двигателя. Из рампы топливо впрыскивается форсунками во впускную трубу двигателя.

Топливопроводы системы питания представляют собой трубки, соединяющие между собой различные элементы системы.

Модуль топливного насоса включает в себя электрический насос.

Регулятор давления топлива.

Адсорбер.

Сетчатый фильтр.

Датчик указателя уровня топлива.

Модуль топливного насоса обеспечивает подачу топлива и установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения.

Топливный насос погружной, с электроприводом, роторного типа, с сетчатым фильтром-топливоприемником входит в состав топливного модуля. Модуль установлен в топливном баке, что снижает возможность образования паровых пробок, поскольку топливо подается под давлением, а не под действием разрежения. Топливный насос обеспечивает подачу топлива из топливного бака через топливную магистраль в топливную рампу под давлением 304–343 кПа. Насос неразборной конструкции ремонту не подлежит, при выходе из строя его надо заменить.

Топливная рампа 1 форсунок представляет собой литую пустотелую деталь с отверстиями для установки форсунок 2 и с подводящим штуцером для присоединения топливопровода высокого давления. Форсунки уплотнены в гнездах резиновыми кольцами 3.

Рампа с форсунками в сборе вставлена хвостовиками форсунок в отверстия впускной трубы и закреплена через проушины двумя болтами. Форсунки прикреплены к рампе, из которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы.

В отверстиях рампы и впускной трубы форсунки уплотнены резиновыми уплотнительными кольцами А и Б.

Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан. Топливо под давлением поступает из рампы по каналам внутри корпуса форсунки к запорному клапану. Пружина поджимает иглу запорного клапана к конусному отверстию пластины распылителя, удерживая клапан в закрытом положении. Напряжение, подаваемое от блока управления двигателем через электрический разъем В на обмотку электромагнита форсунки, создает в ней магнитное поле, втягивающее сердечник вместе с иглой запорного клапана внутрь электромагнита. Конусное кольцевое отверстие в пластине распылителя открывается, и топливо впрыскивается через диффузор корпуса распылителя во впускной канал головки блока цилиндров и далее в цилиндр двигателя. После прекращения поступления электрического импульса пружина возвращает сердечник и иглу запорного клапана в исходное состояние – клапан запирается. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.

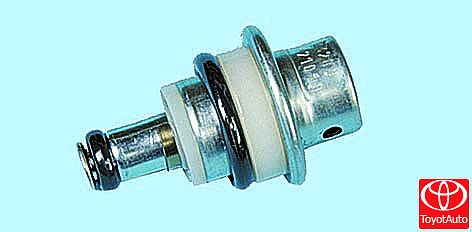

Регулятор давления топлива поддерживает постоянное давление топлива в системе питания двигателя на всех режимах работы двигателя.

Подача электрического топливного насоса больше, чем необходимо для обеспечения работоспособности системы. Поэтому при работе двигателя часть топлива благодаря регулятору давления постоянно сливается в топливный бак.

Воздушный фильтр установлен в левой части моторного отсека на специальном кронштейне.

Фильтрующий элемент из нетканого материала, плоский, с большой площадью фильтрующей поверхности. Фильтр соединен резиновым гофрированным воздухоподводящим рукавом с дроссельным узлом.

Дроссельный узел, представляющий собой простейшее регулирующее устройство, служит для изменения количества основного воздуха, подаваемого во впускную систему двигателя, установлен на входном фланце впускной трубы и прикреплен винтами.

На входной патрубок дроссельного узла надет формованный резиновый рукав, закрепленный хомутом и соединяющий дроссельный узел с воздушным фильтром. В состав дроссельного узла входит датчик положения дроссельной заслонки и шаговый электродвигатель управления дроссельной заслонкой. Механическая связь дроссельно го узла с педалью управления дроссельной заслонкой отсутствует. Так называемая электронная педаль управления дроссельной заслонкой передает информацию о степени нажатия на педаль электронному блоку управления двигателем, который, в свою очередь, с учетом скорости автомобиля, включенной передачи, нагрузки двигателя и частоты вращения коленчатого вала открывает дроссельную заслонку на необходимый угол.
