Особенности конструкции системы питания двигателя Opel Astra H

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Функциональное назначение системы подачи топлива - обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатель Астры оборудован электронной системой управления с распределенным впрыском топлива. В системе распределенного впрыска топлива функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается дроссельным узлом. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива и системой зажигания электронный блок управления двигателем, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимизацию процесса сгорания в цилиндрах двигателя.

Особенностью системы впрыска автомобиля Opel Astra является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления двигателем получает информацию отдатчиков фазы). Блок управления включает форсунки последовательно, а не попарно, как в системах асинхронного впрыска. Каждая форсунка включается через 720° поворота коленчатого вала. Однако на режимах пуска и динамических режимах работы двигателя используется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.

Основным датчиком для обеспечения оптимального процесса сгорания в Опеле является управляющий датчик концентрации кислорода в отработавших газах (лямбда-зонд).

Он установлен в выпускном коллекторе системы выпуска отработавших газов, объединенном с нейтрализатором отработавших газов (катколлекторе), и совместно с блоком управления двигателем и форсунками образует контур управления составом топливо-воздушной смеси, подаваемой в двигатель. По сигналам датчика блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени. Зафиксировав отклонение состава от оптимального 1:14 (топливо/воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси. Поскольку датчик концентрации кислорода включен в цепь обратной связи блока управления двигателем, контур управления составом топливовоздушной смеси является замкнутым.

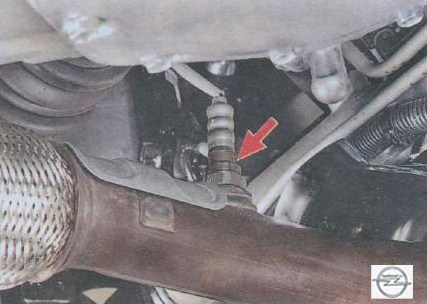

Особенность системы управления двигателем автомобиля Opel Astra состоит в наличии, помимо управляющего датчика, второго, диагностического датчика концентрации кислорода, установленного в приемной трубе системы выпуска отработавших газов.

По составу газов, прошедших через нейтрализатор, он определяет эффективность работы системы управления двигателем. Если блок управления двигателем по информации, полученной от диагностического датчика концентрации кислорода, фиксирует превышение нормы токсичности отработавших газов, не устраняемое тарировкой системы управления, то он включает в комбинации приборов сигнальную лампу превышения норм токсичности отработавших газов и заносит в память код ошибки для последующей диагностики.

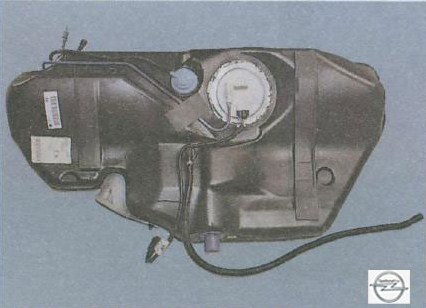

Топливный бак, отформованный из специального ударопрочного пластика, установлен под полом кузова в его задней части и прикреплен хомутами, чтобы пары топлива не попадали в атмосферу, бак соединен трубопроводом с адсорбером системы улавливания паров топлива. Во фланцевое отверстие в верхней части бака устанавливают электрический топливный насос, в задней части выполнены патрубки для присоединения наливной трубы и шланга вентиляции. Из насоса, включающего в себя топливный фильтр, топливо подается в топливную рампу, закрепленную на впускной трубе двигателя. Из топливной рампы оно впрыскивается форсунками во впускную трубу.

Топливопроводы системы питания комбинированные в виде соединенных между собой стальных трубопроводов и пластмассовых шлангов.

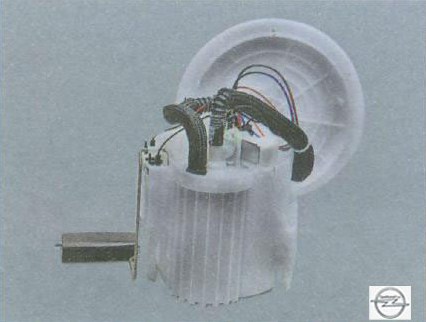

Топливный модуль включает в себя электрический насос, регулятор давления топлива, топливный фильтр и датчик указателя уровня топлива.

Топливный модуль обеспечивает подачу топлива и установлен в топливном баке, что снижает вероятность образования паровых пробок, так как топливо подается под давлением, а не за счет разрежения. Также улучшаются смазывание и охлаждение деталей топливного насоса.

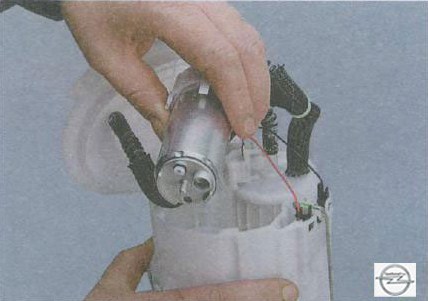

Топливный насос погружной, роторного типа, с электроприводом.

Регулятор давления топлива установлен в топливном модуле и предназначен для поддержания постоянного давления топлива в топливной рампе. Регулятор подключен в начало подающей магистрали (сразу же после топливного фильтра) и представляет собой перепускной клапан с пружиной, усилие которой строго калибровано.

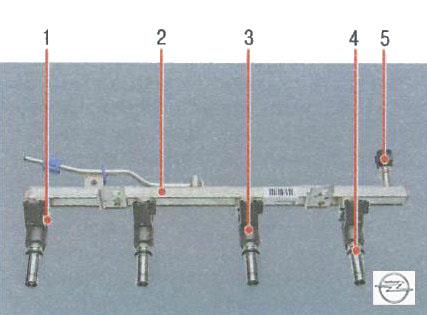

Топливная рампа 2 (рис. 1) представляет собой пустотелую деталь с отверстиями для форсунок 3 со штуцером для присоединения топливопровода высокого давления, диагностическим штуцером 5 для проверки давления топлива и кронштейнами крепления к впускной трубе. Форсунки уплотнены в отверстиях рампы и в гнездах впускной трубы резиновыми кольцами 4 и закреплены пружинными фиксаторами 1. Рампа в сборе с форсунками вставлена хвостовиками форсунок в отверстия впускной трубы и закреплена двумя болтами.

Рис. 1. Топливная рампа: 1 - фиксатор форсунки; 2 - рампа; 3 - форсунка; 4 - уплотнительное кольцо форсунки; 5 - диагностический штуцер.

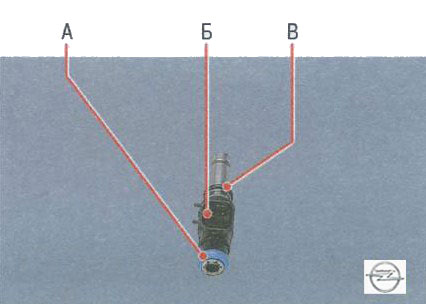

Форсунки (рис. 2) прикреплены к рампе, из которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы. В отверстиях рампы и впускной трубы форсунки уплотнены кольцами А и В. Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан.

Рис. 2. Форсунка системы впрыска топлива: А - верхнее уплотнительное кольцо; Б - штекерные выводы обмотки электромагнита; В - нижнее уплотнительное кольцо.

Топливо под давлением поступает из рампы по каналам внутри корпуса форсунки к запорному клапану. Пружина поджимает иглу запорного клапана к отверстию пластины распылителя, удерживая клапан в закрытом положении. Напряжение, подаваемое от блока управления двигателем через штекерные выводы Б на обмотку электромагнита форсунки, создает в ней магнитное поле, втягивающее сердечник вместе с иглой запорного клапана внутрь электромагнита. Кольцевое отверстие в пластине распылителя открывается, и топливо впрыскивается через отверстия корпуса распылителя во впускной канал головки блока цилиндров и далее в цилиндр двигателя. После прекращения поступления электрического импульса пружина возвращает сердечник и иглу запорного клапана в исходное состояние - клапан запирается. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.

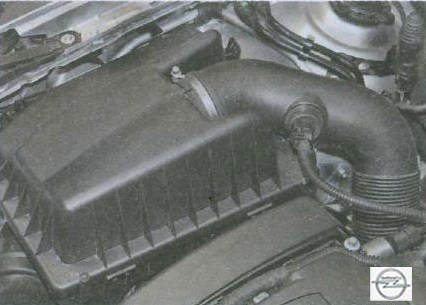

Воздушный фильтр установлен в правой передней части моторного отсека на брызговике двигателя. Приемный патрубок фильтра соединен воздухоприемным рукавом с воздуховодом, установленным под верхней поперечиной рамки радиатора.

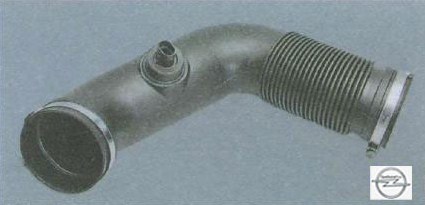

Фильтр соединен резиновым гофрированным воздухоподводящим рукавом с дроссельным узлом.

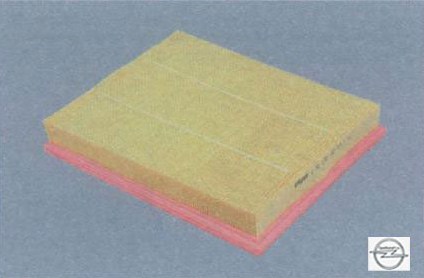

Фильтрующий элемент воздушного фильтра бумажный, плоский, с большой площадью фильтрующей поверхности.

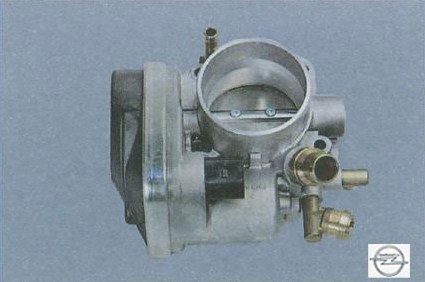

Дроссельный узел, представляющий собой простейшее регулирующее устройство, служит для изменения количества основного воздуха, подаваемого во впускную систему двигателя, установлен на входном фланце впускной трубы и прикреплен болтами. На входной патрубок дроссельного узла надет формованный резиновый воздухоподводящий рукав, закрепленный хомутом и соединяющий дроссельный узел с воздушным фильтром.

В состав дроссельного узла входит датчик положения дроссельной заслонки и шаговый электродвигатель управления дроссельной заслонкой. Механическая связь дроссельного узла с педалью управления дроссельной заслонкой отсутствует. Так называемая «электронная» педаль управления дроссельной заслонкой передает информацию о степени на­жатия на педаль электронному блоку управления двигателем, который, в свою очередь, с учетом скорости автомобиля, включенной передачи, нагрузки двигателя и частоты вращения его коленчатого вала открывает дроссельную заслонку на необходимый угол.

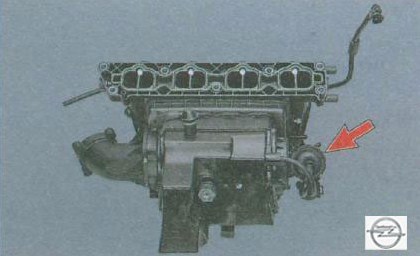

Впускная труба оснащена системой изменения длины впускного тракта, которая позволяет развивать повышенную мощность при высокой частоте вращения коленчатого вала двигателя (минимальная длина впускного тракта) и максимальный крутящий момент в диапазоне низких и средних частот вращения (увеличенная длина впускного тракта). Длина изменяется по сигналу блока управления двигателем поворотом заслонки внутри впускной трубы с помощью пневмокамеры (показана на фото стрелкой), которая под­ключена к вакуумной системе двигателя через электромагнитный клапан.
