Особенности системы кондиционирования автомобиля Toyota Camry

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Рис. 1. Система кондиционирования автомобиля Camry: 1 – испаритель; 2 – датчик давления системы кондиционирования воздуха; 3 – компрессор; 4 – датчик температуры испарителя; 5 – сервомотор отверстия для выпуска воздуха; 6 – радиатор отопителя

Автомобили Camry оборудованы системой кондиционирования (рис. 1 и 2) воздуха с автоматическим управлением.

В системе кондиционирования используется полнопоточный алюминиевый радиатор отопителя с прямолинейной циркуляцией. Эффективность теплообмена повышена за счет использования дополнительного испарителя.

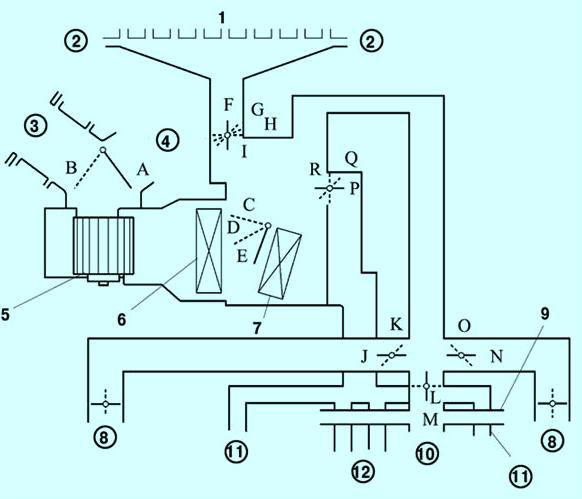

Рис. 2. Положение исполнительных механизмов и работа воздушных заслонок: 1 – центральный дефлектор системы отопления; 2 – боковой дефлектор системы отопления; 3 – свежий воздух; 4 – рециркулированный воздух; 5 – электродвигатель вентилятора; 6 – испаритель

Электронный блок управления кондиционера имеет функцию самодиагностики.

Сбой в системе записывается в памяти диагностического кода неисправности, при этом индикатор переключателя кондиционера работает в проблесковом режиме

ПУЛЬТ УПРАВЛЕНИЯ КОНДИЦИОНЕРА

Пульт управления кондиционера кнопочный с жидкокристаллическим дисплеем, на котором отображается заданная температура, режим обдува и скорость вентилятора.

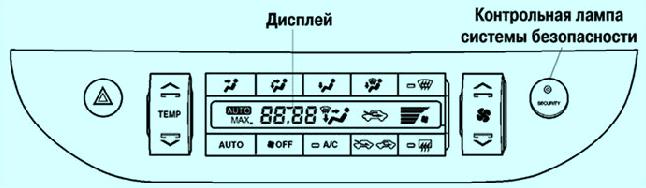

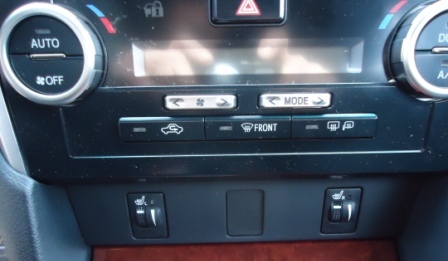

Рис. 3. Пульт управления кондиционера с автоматическим управлением

Система управления работой кондиционера поддерживает однонаправленную связь между мультиинформационным дисплеем пульт нового образцана центральной консоли и электронным блоком управления кондиционера по локальному протоколу.

БЛОК КОНДИЦИОНЕРА

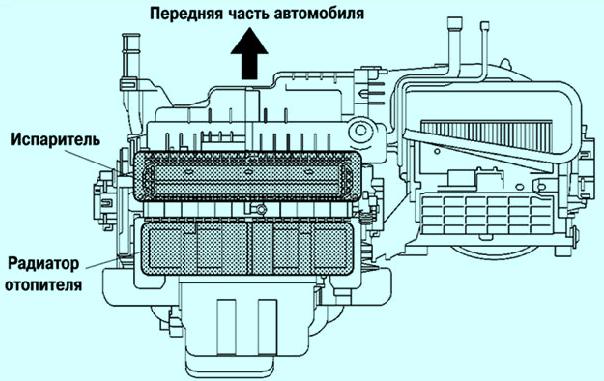

 Рис. 4. Блок кондиционера

Блока кондиционера состоит из испарителя и радиатора отопителя.

Они расположены рядом, в продольной плоскости относительно автомобиля, благодаря чему блок кондиционера получился компактным и легким.

РАДИАТОР ОТОПИТЕЛЯ

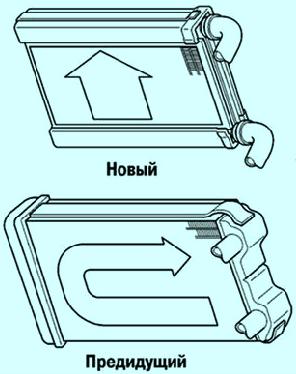

Рис. 5. Радиатор отопителя нового автомобиля Camry

Используется новый компактный, легкий и эффективный прямоточный алюминиевый радиатор отопителя (рис. 5).

ИСПАРИТЕЛЬ

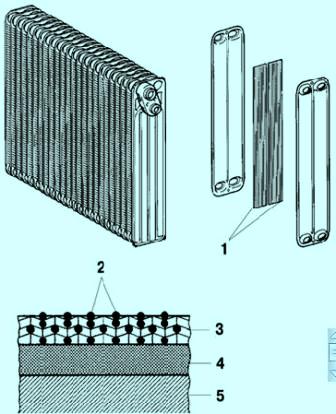

Рис. 6. Структура испарителя: 1 – внутренняя пластина; 2 – антибактериальное вещество; 3 – нейлон; 4 – хроматическая прослойка; 5 – алюминиевая матрица

В автомобиле Camry с 2002 г. используется испаритель нового типа (рис. 6), в котором объединены многопоточный испаритель (состоящий из двух охлаждающих элементов: элемента конденсации и элемента переохлаждения) и газо-жидкостный сепаратор (модулятор).

Корпус испарителя покрыт полимером, который содержит противобактериальное вещество для устранения источника неприятного запаха и распространения бактерий. Размещение резервуаров в верхней и нижней части блока испарителя, а также внутренняя конструкция пластин позволили обеспечить следующее:

– улучшена эффективность теплообмена;

– распределение температур стало более однородным;

– испаритель стал тоньше.



ЦИКЛ ПРЕДВАРИТЕЛЬНОГО ОХЛАЖДЕНИЯ ИСПАРИТЕЛЯ

Рис. 7. Схема цикла предварительного охлаждения испарителя: 1 – многопоточный испаритель; 2 – элемент конденсации; 3 – газообразный хладагент; 4 – жидкий хладагент; 5 – модулятор; 5 – элемент переохлаждения

В принятом цикле предварительного охлаждения (рис. 7), после того, как хладагент проходит через элемент конденсации испарителя, жидкий и газообразный хладагент, который не мог быть сжижен, охлаждаются снова в элементе переохлаждения. Таким образом, хладагент посылается в испаритель в почти полностью сжиженном состоянии.

Точка, в которой воздушные пузыри исчезают в хладагенте цикла переохлаждения, ниже, чем соответствующее количество хладагента, которым должна быть заполнена система. Поэтому, если система перезаряжается хладагентом в точке, в которой исчезают воздушные пузыри, количество хладагента будет недостаточным. В результате это отразится на рабочих характеристиках системы.



КОМПРЕССОР КОНДИЦИОНЕРА

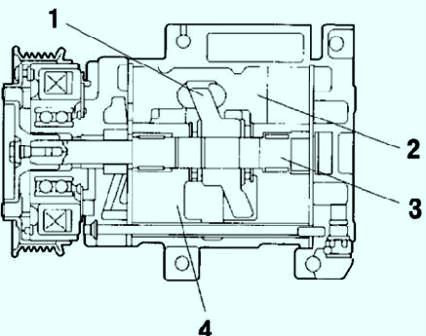

 Рис. 8. Компрессор кондиционера: 1 – наклонная шайба; 2 – поршень; 3 – вал поршня; 4 – камера наклонной шайбы

На автомобиле Camry используется компактный, малошумный компрессор с наклонной шайбой (рис. 8).

БЫСТРОСЪЕМНАЯ СОЕДИНИТЕЛЬНАЯ МУФТА

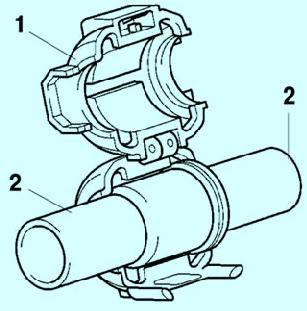

 Рис. 9. Быстросъемная соединительная муфта: 1 – хомут; 2 – трубка кондиционера

Для соединения трубок кондиционера, которые проходят из моторного отсека в салон, вместо резьбовой муфты, которая используется на предыдущей модели, применяется быстросъемная соединительная муфта (рис. 9) зажимного типа.

Это обеспечивает удобство обслуживания.



ВОЗДУШНЫЙ ФИЛЬТР

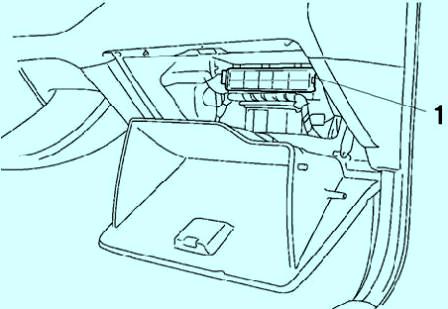

 Рис. 10. Воздушный фильтр: 1 – корпус фильтра

Фильтр для очистки воздуха в салоне (рис. 10) сделан из полиэстера и может быть легко утилизирован, как горючий материал.

Эта особенность продиктована современными требованиями защиты окружающей среды. Чтобы облегчить замену фильтра, в крышке фильтра используется быстросъемный зажим, крышка фильтра объединена с корпусом. Периодичность замены воздушного фильтра – 15 000 км.

Однако периодичность замены может изменяться, в зависимости от условий эксплуатации (или окружающей среды).
