Рис. 10.1. Номера реле и плавких вставок в монтажном блоке, расположенном в салоне.

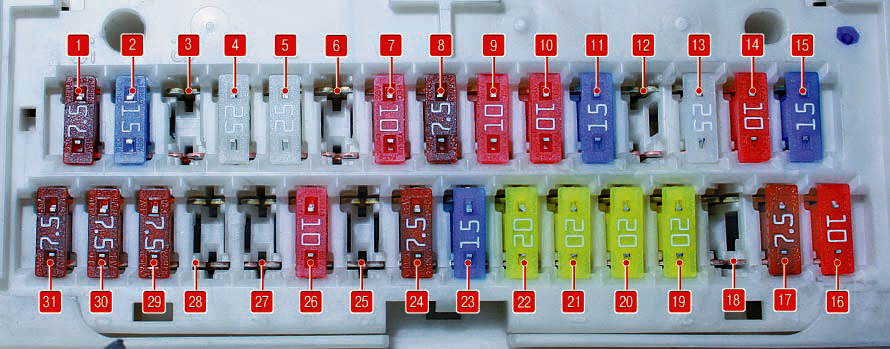

Рис. 10.2. Номера предохранителей в монтажном блоке, расположенном в салоне.

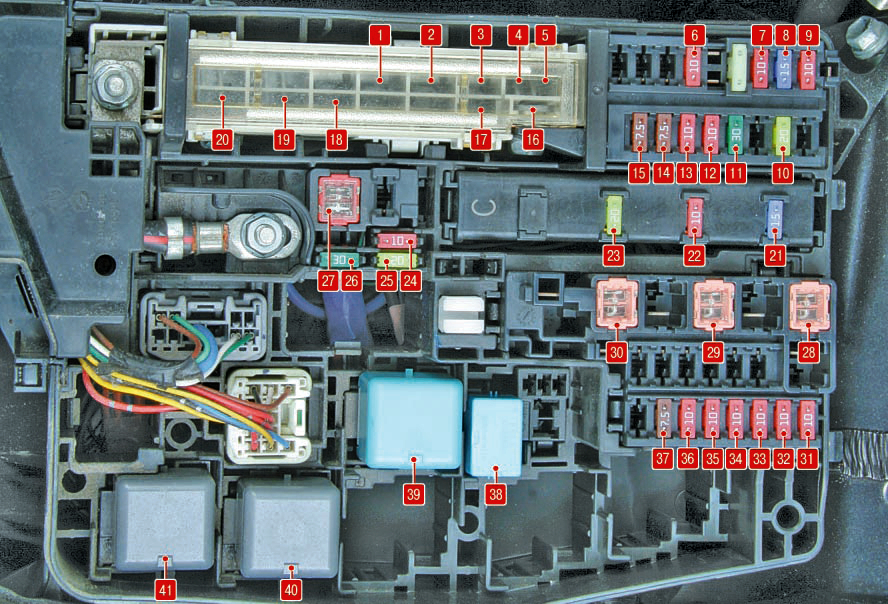

Рис. 10.3. Обозначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке.

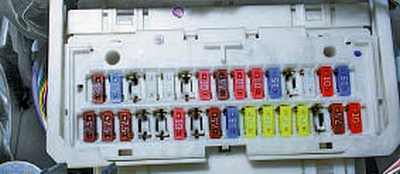

Большинство предохранителей установлено в монтажном блоке реле и предохранителей салона (рис. 10.1 и 10.2), расположенном в левой части панели приборов снизу (в этом же блоке установлен электронный блок управления электрооборудованием кузова).

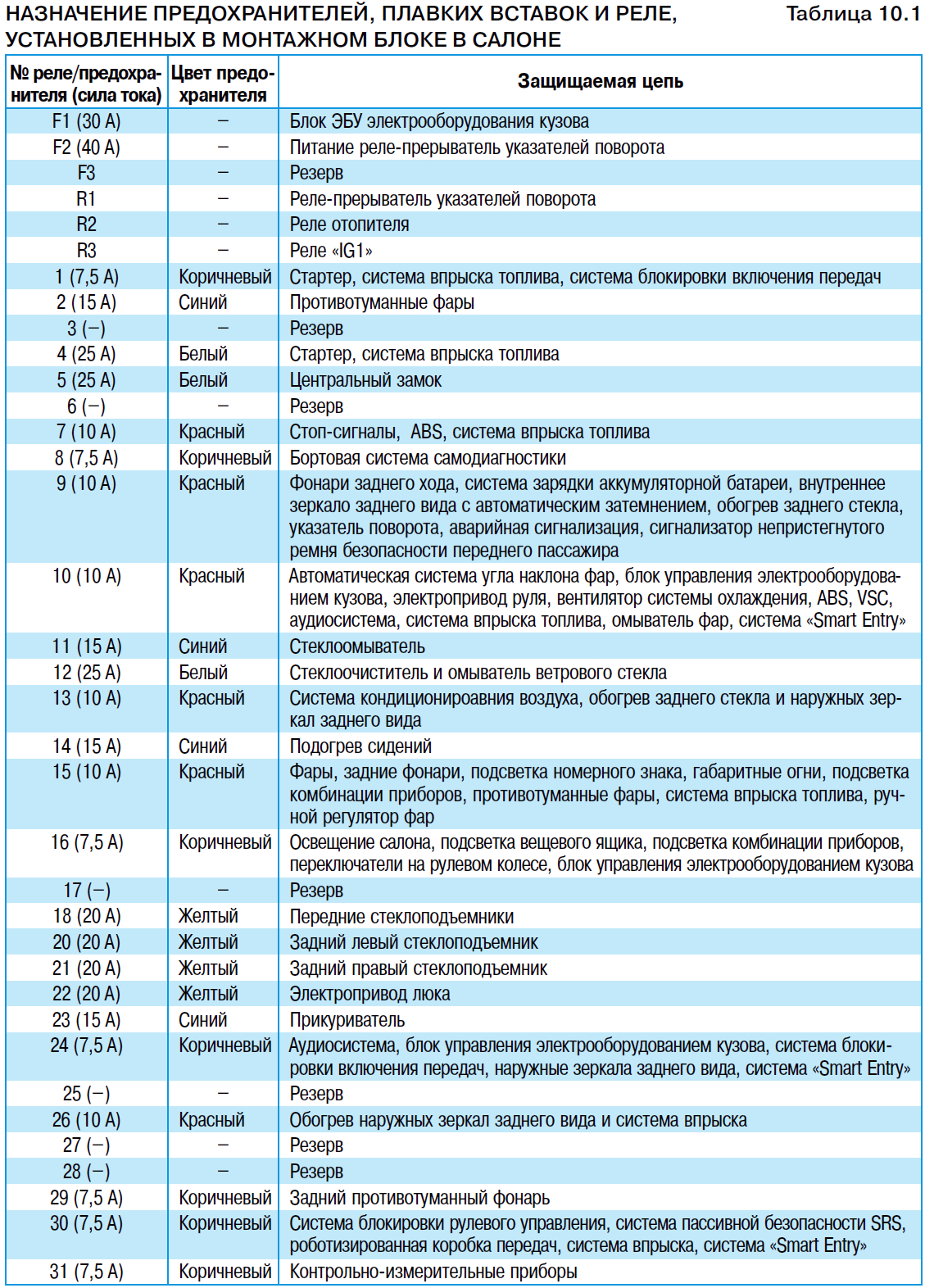

Назначение предохранителей и реле (их номера приведены на рисунках) указано в табл. 10.1.

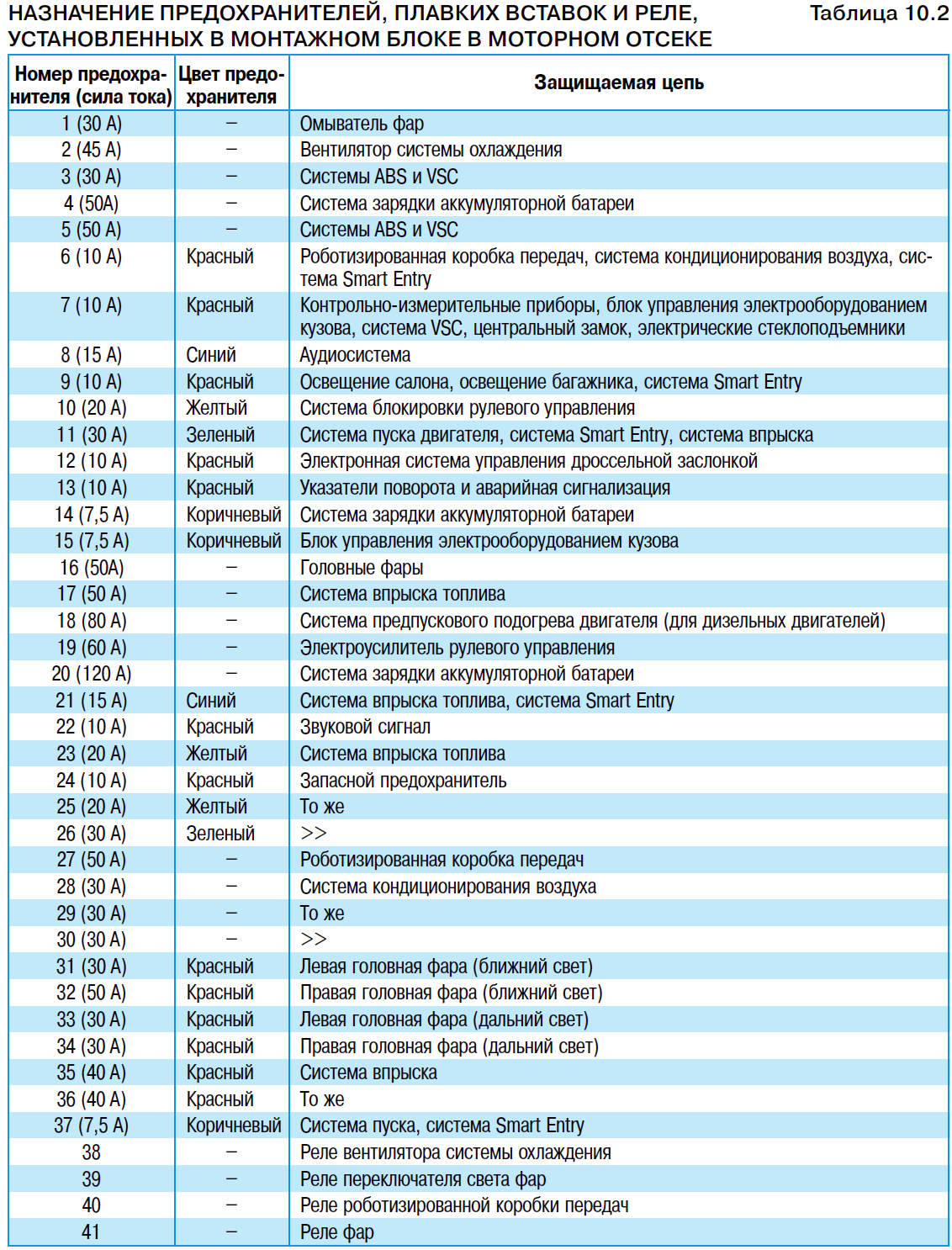

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве с левой стороны по направлению движения (рис. 10.3). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
1. Для получения доступа к предохранителям монтажного блока, расположенного в салоне, нажмите на фиксатор…
2. …и снимите крышку монтажного блока.
На лицевую сторону крышки нанесена схема расположения предохранителей.
3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните её. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
4. Извлеките заменяемый предохранитель пинцетом.

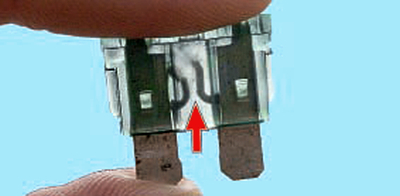

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

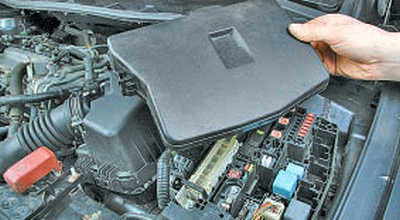

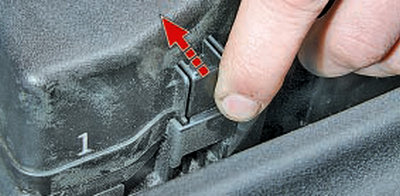

6. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, отожмите фиксатор…
7. …и снимите крышку.
ПРИМЕЧАНИЕ.

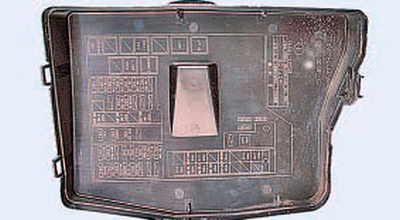

На внутреннюю сторону крышки нанесена схема расположения реле и предохранителей.

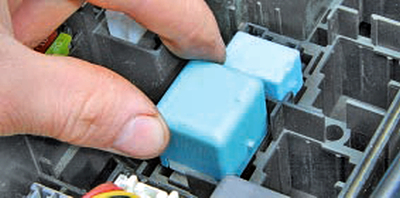

8. При необходимости извлеките реле или плавкую вставку, немного покачивая их из стороны в сторону.

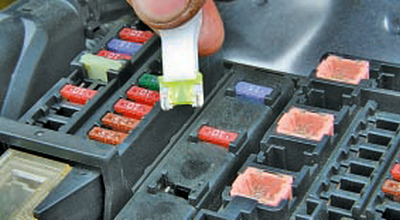

9. Для замены предохранителей используйте специальный пинцет.
10. Установите детали в порядке, обратном снятию.
