Особенности устройства тормозной системы в автомобиле Ford Focus 2

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Автомобиль Ford Focus II оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке. Рабочая система двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой - левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включен вакуумный усилитель. По заказу на автомобиль может быть установлена антиблокировочная система (ABS), а при ее наличии - противобук-совочная система (TSC) и система курсовой устойчивости (ESP).

На автомобили, не оснащенные ABS, для предотвращения заноса при интенсивном торможении устанавливают регуляторы давления в гидроприводах тормозных механизмов задних колес, смонтированные на главном тормозном цилиндре. При отсутствии ABS на балку задней подвески автомобилей с кузовом универсал устанавливают регулятор тормозных сил, изменяющий давление жидкости в тормозных механизмах задних колес в зависимости от нагрузки на заднюю ось автомобиля.

Стояночная тормозная система с тросовым приводом на тормозные механизмы задних колес.

Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками 2 (рис.1) и диском 1, с плавающей скобой. Подвижная скоба образована суппортом 3 с однопорш-невым рабочим цилиндром. Направляющая 4 колодок прикреплена болтами к поворотному кулаку. Подвижная скоба прикреплена направляющими пальцами 5, ввернутыми в резьбовые отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены пластмассовыми втулками. В полости рабочего цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском. При торможении поршень под давлением жидкости прижимает внутреннюю колодку к диску, под воздействием силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, в результате между колодками и диском образуется небольшой зазор.

Рис.1. Тормозной механизм переднего колеса: 1 - тормозной диск; 2 - тормозные колодки (наружная не видна, так как закрыта суппортом); 3 - суппорт тормозного механизма; 4 - направляющая колодок; 5 - направляющий палец суппорта (находится внутри защитной втулки); 6 - клапан выпуска воздуха; 7 - тормозной шланг.

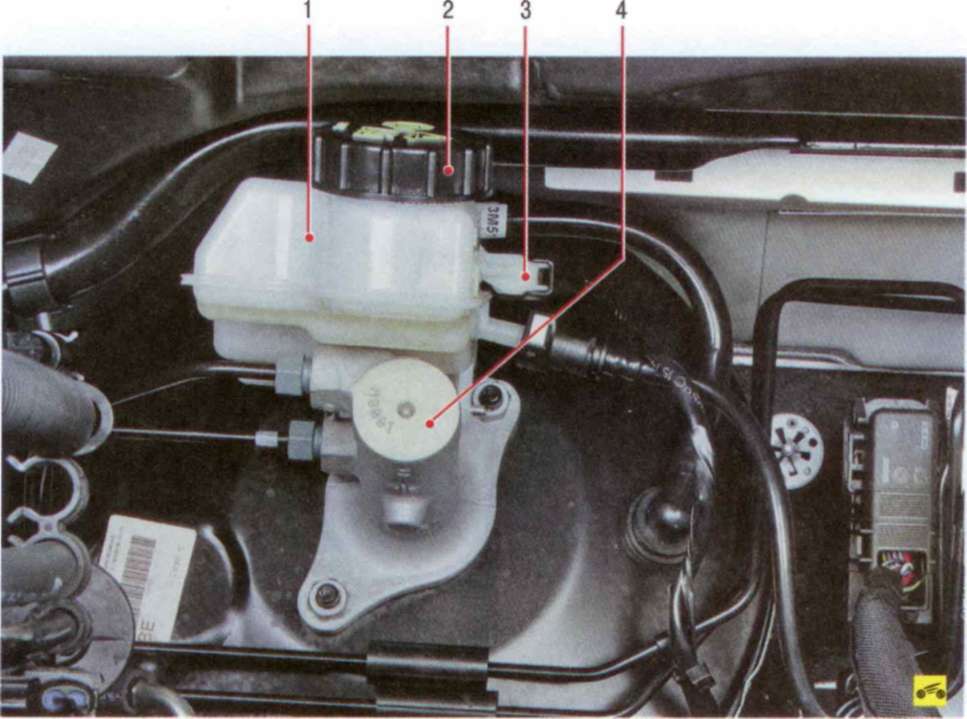

Рис. 2. Главный тормозной цилиндр: 1 - бачок главного тормозного цилиндра; 2 - пробка бачка; 3 - датчик уровня тормозной жидкости; 4 - главный тормозной цилиндр.

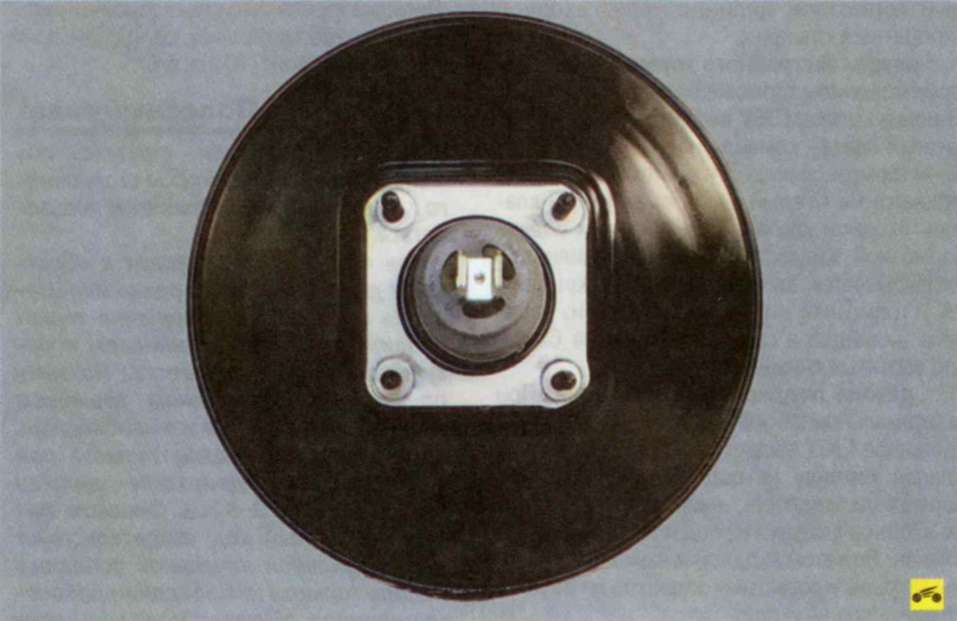

Рис.3. Вакуумный усилитель

Главный тормозной цилиндр типа «тандем» гидравлического привода тормозов (рис. 2) состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая - с левым передним и правым задним.

На главный цилиндр через резиновые соединительные втулки установлен бачок, внутренняя полость которого разделена перегородками на три отсека. Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления.

При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.

В верхней половине корпуса бачка установлен датчик уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.

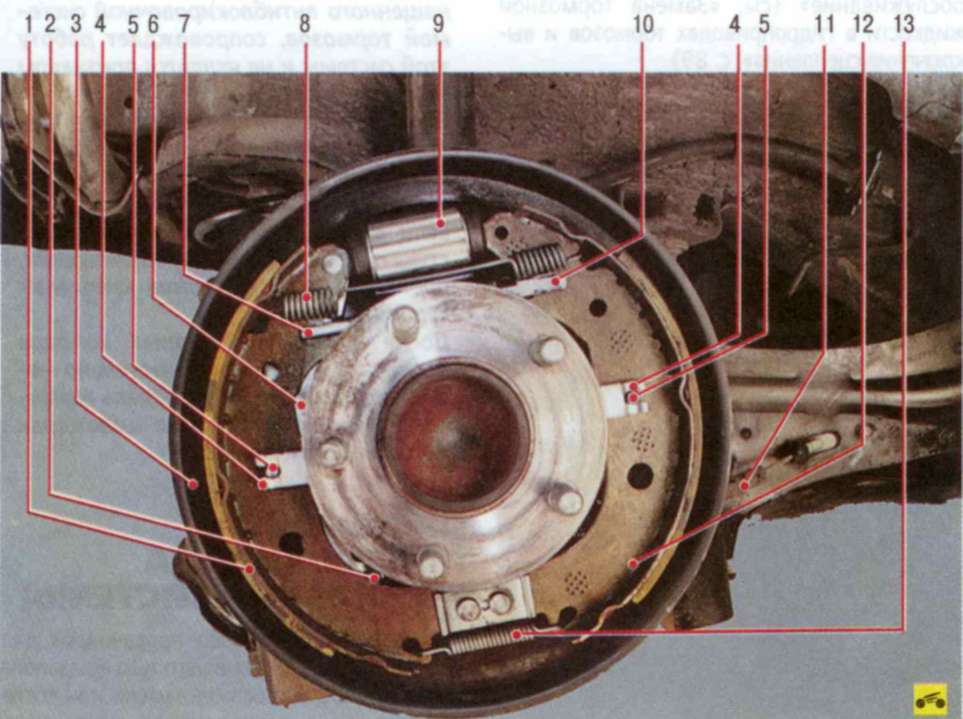

Рис. 4. Тормозной механизм заднего колеса: 1 - задняя тормозная колодка; 2 - наконечник троса привода стояночного тормоза; 3 - щит тормозного механизма; 4 - прижимные скобы тормозных колодок; 5 - опорные стойки; 6 - разжимной рычаг привода стояночного тормоза; 7 - распорная планка; 8 - верхняя стяжная пружина; 9 - рабочий цилиндр; 10 - регулятор зазоров; 11 - трос привода стояночного тормоза; 12 - передняя тормозная колодка; 13 - нижняя стяжная пружина.

Вакуумный усилитель (рис. 3), установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.

В шланге, соединяющем вакуумный усилитель с впускным коллектором, установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускном коллекторе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.

Тормозной механизм задних колес барабанный, с автоматической регулировкой зазора между колодками и барабаном. Тормозные колодки 1 и 12 (рис. 4) приводятся в действие одним гидравлическим рабочим цилиндром 9 с двумя поршнями. Оптимальный зазор между барабаном и колодками поддерживается механическим регулятором 10, установленным на распорной планке 7. На часть автомобилей устанавливают дисковые тормозные механизмы задних колес, аналогичные по конструкции механизмам передних колес, но меньшего размера.

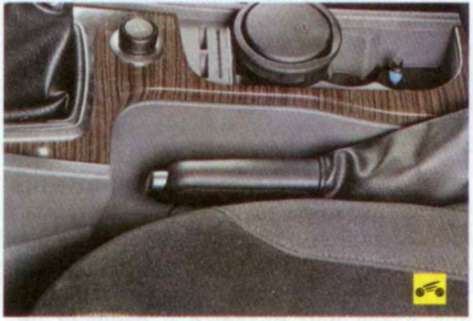

Стояночный тормоз, приводимый в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, переднего троса с регулировочным устройством и уравнителем, к которому присоединены два задних троса, и разжимных рычагов 6 (см. рис. 4), установленных в барабанных тормозных механизмах задних колес. При перемещении разжимные рычаги через распорную планку перемещают переднюю тормозную колодку до упора в тормозной барабан и затем, получив жесткий упор, прижимают к барабану заднюю колодку, блокируя барабан. Если на автомобиле установлены дисковые тормозные механизмы задних колес, в них предусмотрены поворотные рычаги, установленные в суппорте. При повороте рычага поршень тормозного цилиндра перемещается и колодки зажимают диск.

Стояночный тормоз не требует особого ухода. При текущем ремонте проверьте степень износа зубьев сектора и собачки. Чрезмерно изношенные детали замените.

Оболочки или проволоки тросов при обнаружении их обрыва нужно заменить новыми.

Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, выключателя стоп-сигналов, гидравлического блока, гидроэлектронного блока управления и сигнальной лампы. Кроме того, антиблокировочная система оборудована системой самодиагностики, выявляющей неисправности ее компонентов.

ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, что предотвращает блокировку колес.

Система ABS обеспечивает следующие преимущества:

- объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;

- сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.

В случае неисправности системы предусмотрены функции диагностики и поддержания работы при отказах системы.

Гидроэлектронный блок управления (ГЭБУ), показанный на рис. 5, получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес. После включения зажигания модуль ABS подает напряжение на датчики. В датчиках используется эффект Холла, они генерируют выходной сигнал в виде прямоугольных импульсов. Сигнал изменяется пропорционально частоте вращения импульсного кольца датчика, встроенного в уплотнение подшипника передней ступицы и непосредственно в заднюю ступицу.

На основе этой информации ГЭБУ определяет оптимальный режим торможения колес.

Различают следующие режимы работы антиблокировочной системы:

- режим нормального торможения. При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, выходной клапан закрыт. При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр через электромагнитный клапан и приводит в действие тормозные механизмы колес. При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через входной и обратный клапаны;

- режим экстренного торможения. Если при экстренном торможении начинается блокировка колеса, ГЭБУ выдает на электромагнитный клапан команду на уменьшение подачи тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан. Входной клапан закрывается, и подача тормозной жидкости из главного цилиндра перекрывается; выходной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;

- режим поддержания давления. При максимальном снижении давления в рабочем цилиндре ГЭБУ выдает на электромагнитный клапан команду на поддержание давления тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан. При этом входной и выходной клапаны закрыты и тормозная жидкость из рабочего цилиндра не уходит;

- режим повышения давления. Если ГЭБУ определяет, что колесо не заблокировано, то он обесточивает электромагнитный клапан. Напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает.

Для диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка. Поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания.

Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT-4, которую необходимо периодически заменять.

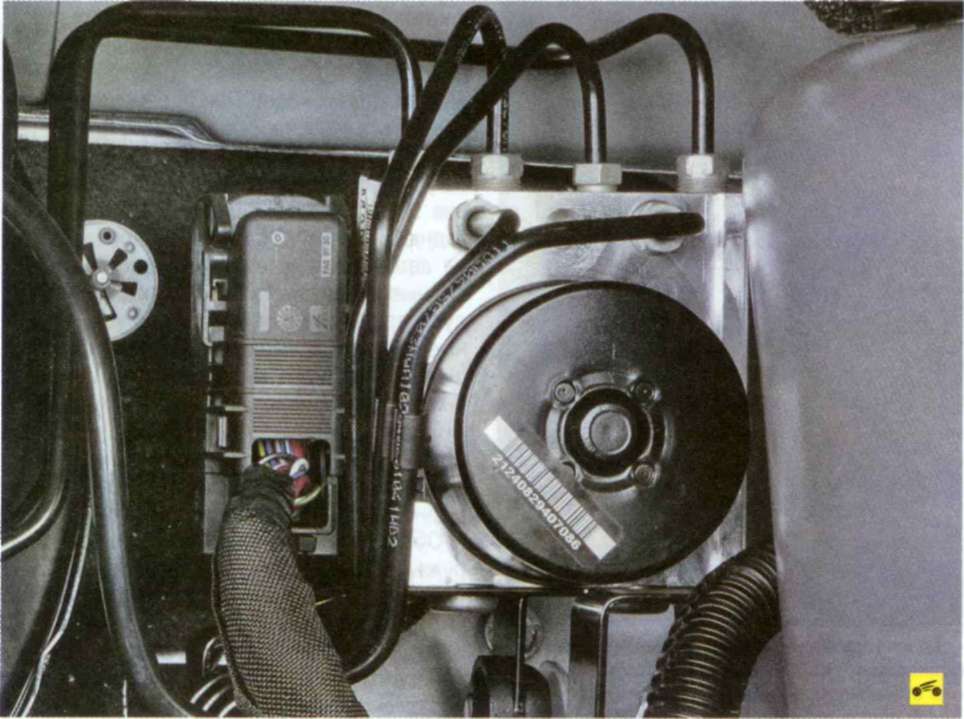

Рис. 5. Гидроэлектронный блок управления

Полезный совет

Некоторые водители, стремясь поменьше изнашивать тросы стояночного тормоза, стараются реже им пользоваться.

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность, его заклинивает, в результате трос обрывается. Поэтому пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Свободный ход педали тормоза при неработающем двигателе должен быть примерно 3-8 мм. Слишком малый свободный ход свидетельствует о неправильной начальной установке педали тормоза или заедании рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок. Слишком большой свободный ход — признак сверхнормативных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы. Если свободный ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична.

Если при торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба. Периодически появляющаяся и исчезающая вибрация педали при резком торможении автомобиля, оснащенного антиблокировочной системой тормозов, сопровождает работу этой системы и не является признаком неисправности.

Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их замена.

Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта.

После замены тормозных колодок до начала движения обязательно несколько раз нажмите на педаль тормоза — поршни в рабочих цилиндрах должны встать на место.
