Отопление (кондиционирование) и вентиляция салона Renault Logan 2004-2015 Бензин

Системы вентиляции, отопления и кондиционирования воздуха, установленные на автомобиле, эффективно действуют при закрытых окнах и представляют собой единый комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды.

Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха, очищает его от пыли. Отопитель повышает температуру воздуха при любых режимах работы системы.

Комплекс обеспечивает малоинерционное регулирование температуры воздуха практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и через воздухонагнетатель, расположенный перед ветровым стеклом. Воздух из воздухонагнетателя может поступать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла корпуса отопителя.

Предупреждение:

При езде на скорости 100 км/ч с открытыми окнами, на 4% повышается расход топлива.

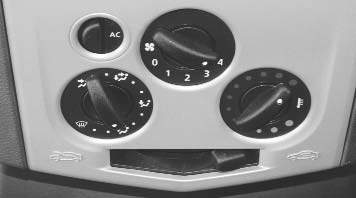

Переключатели блока управления системой вентиляции и кондиционирования:
1 - выключатель кондиционера;
2 - режимы работы кондиционера;
3 - температура подаваемого воздуха в салон;
4 - включение рециркуляции воздуха;
5 - распределение потоков подаваемого воздуха в салон.

Чтобы подаваемый в салон воздух начал охлаждаться, нажмите на кнопку включения кондиционера (только для автомобилей укомплектованных кондиционером). При работе кондиционера на копке горит контрольная желтая лампа. Для выключения кондиционера повторно нажмите кнопку.

Примечания:

Кондиционер не включается при установленном переключателе режимов в положении "0" (вентилятор выключен), а также при температуре окружающего воздуха ниже 0 °С. Это лишь меры предосторожности, предусмотренные производителем и они не являются признаком поломки.

При длительных поездках в условиях интенсивного городского движения возможно снижение производительности работы кондиционера. Это также не является признаком неисправности и при нормальных дорожных условиях кондиционер возобновит работу в прежнем режиме.

Предупреждение:

Не рекомендуется включать кондиционер при работе двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и др.), это может привести к быстрому перегреву силового агрегата.

В таких случаях нужно наблюдать за показаниями температуры охлаждающей жидкости. Если она начала превышать допустимое значение, нужно сразу выключить кондиционер.

Чтобы увеличить интенсивность подачи воздуха в салон при движении или обеспечить подачу воздуха в неподвижном автомобиле, переключите выключатель вентилятора воздухонагнетателя в один из четырех режимов работы.

С помощью рукоятки регулятора температуры можно изменять температуру подаваемого в салон воздуха. Выставляем положение рукоятки ориентируясь по цветовой шкале, на которой синий цвет соответствует холодному воздуху, а красный — горячем. Находясь в центральном положении, рукоятка соответствует подачи воздуха с температурой окружающей среды.

Чтобы включить режим рециркуляции, нужно перевести рычаг в правое крайнее положение. В этом режиме воздух снаружи не поступает в салон, а вентилятор воздухонагнеталя создает циркуляцию воздуха внутри салона. Этот режим используют чтобы быстро прогреть салон в холодное время года и при высокой запыленности окружающего воздуха.

Предупреждение:

Длительное включение режима рециркуляции во время движения автомобиля приводит к запотеванию стекол.

Чтобы выбрать направление подачи воздуха, переключите рукоятку регулятора в одно из четырех положений (по часовой стрелке):

• подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
• подача воздуха в верхнюю и нижнюю части салона (через боковые и центральные сопла панели приборов, а также через нижние сопла корпуса отопителя);
• подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя);
• подача воздуха на ветровое стекло (через сопла обдува ветрового стекла).

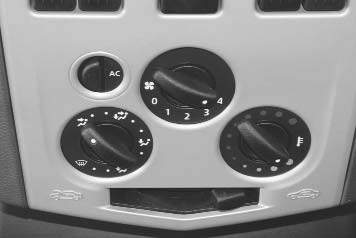

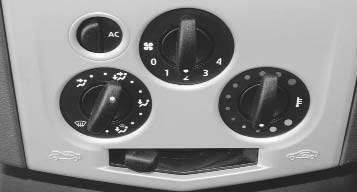

При разных комбинациях включения переключателей на блоке управления системой отопления и вентиляции можно получить такие режимы работы системы:

– Максимальное охлаждение. Подходит для жаркой погоды и для охлаждения салона после того, как автомобиль постоял на солнце. Рекомендуется перед этим открывать на время окна, чтобы выпустить горячий воздух. Выключатели кондиционера и рециркуляции – включены.

- Нормальный режим охлаждения. Подходит для умеренно теплой погоды как на городских дорогах, так и за городом. Выключатель кондиционера – включен, выключатель рециркуляции – выключен.

– Максимальное отопление. Подходит для случаев, когда за бортом очень низкая температура окружающей среды. Позволяет быстро прогреть воздух в салоне, после того как он успел остыть. Выключатель кондиционера – выключен, выключатель рециркуляции – включен.

– Нормальный режим отопления. Может использоваться в холодное время года для поддержания оптимальной температуры воздуха внутри салона, после того как тот был прогрет. Выключатели кондиционера и рециркуляции – выключены.

– Обдув ветрового стекла и стекол передних дверей. Этим режимом можно быстро избавиться от запотевания стекол при повышенной влажности воздуха. Выключатель кондиционера может находиться в любом положении в зависимости от температуры окружающей среды, а выключатель рециркуляции – выключен.

Полезные советы:

Чтобы добиться более эффективной работы вентиляции и отопления при скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или максимальную скорость.

Для быстрого устранения запотевания заднего стекла и освобождения его от наледи и снега воспользуйтесь включателем обогрева стекла.

Если кондиционер не используется длительное время, нужно раз в неделю выполнять его включение (при работающем двигателе), чтобы восстановить слой смазки на деталях компрессора и уплотнениях.
