Отопление, кондиционирование и вентиляция салона Toyota Corolla

Система вентиляции, отопления и кондиционирования воздуха, установленная на автомобиле, эффективно действует при закрытых окнах и представляет собой единый комплекс, обеспечивающий максимально комфортные условия в автомобиле, независимо от погодных условий и температуры окружающей среды.Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха, очищаетего от пыли. Отопитель повышает температуру воздуха при любых режимах работы системы. Комплекс обеспечивает малоинерционное регулирование температуры воздуха, практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью. Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухонагнетатель, расположенный перед ветровым стеклом. Воздух из воздухонагнетателя может поступать в салон автомобиля через сопла обдува ветрового стекла, боковыеи центральные сопла, через каналы обдува стекол передних дверей и через нижние сопла корпуса отопителя. Количество, температуру, направлениеи интенсивность воздушных потоков регулируют переключателями, установленными в блоке управления системой отопления, кондиционирования и вентиляции салона. В зависимости от комплектации на автомобиле применяется:

- автоматическое управление:

- ручное управление системой отопления (кондиционирования) и вентиляции салона.

Система с автоматическим управлением функционально аналогична системе с ручным. Отличия заключаются в возможности автоматического поддержания заданной температуры в салоне автомобиля. Блок автоматического управления системой отопления, кондиционирования и вентиляции салона включает в себя следующие органы управления:

• 1 – клавиша регулятора температуры;
• 2 – клавиша включения режима рециркуляции;
• 3 – дисплей настроек температуры;
• 4 – клавиша автоматического режима;
• 5 – выключатель кондиционера.

Для охлаждения воздуха, поступающего в салон автомобиля, нажмите на кнопку включения кондиционера – в ней загорится сигнализатор желтого цвета. Для выключения кондиционера повторно нажмите на кнопку;

Примечание:

При включении кондиционера, особенно в жаркое время года, влага, содержащаяся в воздухе, поступающем к теплообменнику, конденсируется на нем, стекает с испарителя и удаляется из блока отопителя через специальное отверстие. Кондиционер не включится, если переключатель режимов работы вентилятора воздухонагнетателя установлен в положение «0» (вентилятор выключен) или температура окружающего воздуха ниже 0 °С. Это не является признаком неисправности, а предусмотрено конструкцией.

Предупреждение:

Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер. При длительных поездках в условиях городского движения эффективность работы кондиционера может снизиться из-за напряженного теплового режима двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.

• 6 – дисплей управления потоками воздуха;
• 7 – дисплей скорости вентилятора;
• 8 – обогрев ветрового стекла;
• 9 – клавиша регулятора скорости вентилятора;
• 10 – клавиша включения обогрева заднего стекла и наружных зеркал заднего вида. Для включения обогрева заднего стекла и зеркал заднего вида нажмите на кнопку включения – в ней загорится сигнализатор желтого цвета.

Для выключения обогрева повторно нажмите на кнопку;

Примечание:

В вариантном исполнении автомобиля обогрев заднего стекла и зеркал заднего вида может быть укомплектован автоматическим таймером, который выключается автоматически через 15 мин.

• 11 – клавиша управления потоком воздуха;
• 12 – выключатель вентилятора.

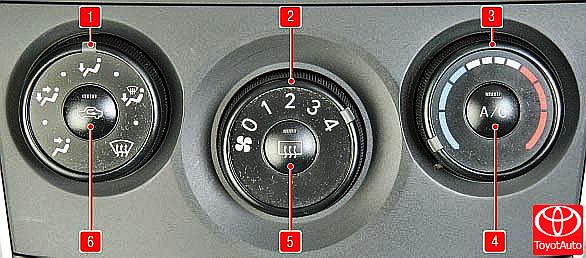

Блок ручного управления системой отопления, кондиционирования и вентиляции салона Toyota Corolla включает в себя следующие органы управления:

1 – регулятор распределения потоков подаваемого в салон воздуха. Для изменения направления подачи воздуха выберите рукояткой регулятора один из пяти вариантов (по часовой стрелке):

• – подача воздуха в верхнюю часть салона;
• – подача воздуха в верхнюю и нижнюю части салона;
• – подача воздуха в нижнюю часть салона;
• – подача воздуха в нижнюю часть салона и на ветровое стекло;
• – подача воздуха на ветровое стекло.

2 – переключатель режимов работы вентилятора. Для увеличения интенсивности подачи воздуха в салон во время движения и обеспечения подачи воздуха на неподвижном автомобиле установите рукояткой переключателя один из четырех режимов работы вентилятора воздухонагнетателя.

3 – регулятор температуры подаваемого в салон воздуха. Для изменения температуры поступающего в салон воздуха вращайте рукоятку регулятора температуры. Синяя часть шкалы соответствует подаче максимально охлажденного воздуха, красная – подаче максимально подогретого.

При среднем положении рукоятки, в салон подается воздух при температуре окружающей среды.

4 – выключатель кондиционера. Для охлаждения воздуха, поступающего в салон автомобиля, нажмите на кнопку включения кондиционера – в ней загорится контрольная лампа желтого цвета.

Для выключения кондиционера, повторно нажмите на кнопку.

Примечание:

При включении кондиционера, особенно в жаркое время года, влага, содержащаясяв воздухе, поступающем к теплообменнику, конденсируется на нем, стекает с испарителя и удаляется из блока отопителя через специальное отверстие. Кондиционер не включится, если переключатель режимов работы вентилятора воздухонагнетателя установлен в положение «0» (вентилятор выключен) или температура окружающего воздуха ниже 0 °С. Это не является признаком неисправности, а предусмотрено конструкцией.

Предупреждение:

Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движениеи пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер. При длительных поездках в условиях городского движения эффективность работы кондиционера может снизиться из-за напряженного теплового режима двигателя. Это не является признаком неисправности,при движении в нормальных дорожных условиях кондиционер будет работать эффективно.

5 – клавиша включения обогрева заднего стекла и наружных зеркал заднего вида. Для включения обогрева заднего стекла и зеркал заднего вида нажмите на кнопку включения – в ней загорится сигнализатор желтого цвета. Для выключения обогрева повторно нажмите на кнопку.

6 – клавиша включения режима рециркуляции. Для включения режима рециркуляции нажмите на клавишу включения – в ней загорится сигнализатор желтого цвета. Для выключения режима рециркуляции повторно нажмите на клавишу.

При включенном режиме рециркуляции, наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха.

Предупреждение:

Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как обычно это приводит к запотеванию стекол.

В зависимости от различных комбинаций включения переключателей блока управления, система отопления и вентиляции салона Toyota Corolla работает в следующих основных режимах:

– максимальный режим охлаждения используется в жаркую погоду и после продолжительной стоянки на солнце, для быстрого охлаждения воздуха в салоне. В этом случае, перед включением кондиционера рекомендуется ненадолго открыть окна, чтобы удалить из салона нагретый воздух. Выключатели кондиционера и рециркуляции воздуха должны быть включены;

– нормальный режим охлаждения применяется при поездках по городу и за городом при умеренно теплой погоде. Выключатель кондиционера должен быть включен, выключатель рециркуляции – выключен;

– максимальный режим отопления используется при очень низкой температуре окружающей среды и для быстрого прогрева воздуха в салоне после длительной стоянки. Выключатель кондиционера должен быть выключен, выключатель рециркуляции – включен;

– нормальный режим отопления используется в холодное время года, для поддержания оптимальной температуры воздуха в салоне, после его интенсивного прогрева в максимальном режиме отопления. Выключатели кондиционера и рециркуляции воздуха должны быть выключены;

– режим обдува ветрового стекла и стекол передних дверей устанавливают для быстрого устранения запотевания стекол при повышенной влажности воздуха. Выключатель кондиционера может находиться в любом положении, в зависимости от температуры окружающей среды, а выключатель рециркуляции должен быть выключен.

Примечание:

Для того чтобы стекла не запотевали в дождливую погоду, включите режим их обдува при выключенном отопителе, так как разница значений температуры поверхности стекла и подаваемого воздуха может вызвать конденсацию влаги.

Полезные советы:

Для более эффективного действия вентиляции и отопления при скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или максимальную скорость. Для ускоренного устранения запотевания заднего стекла и освобождения его от наледи и снега включите переключателем обогрев стекла. Если вы не используете кондиционер продолжительное время, то необходимо раз в неделю ненадолго включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях.
