Переходник для антенны Альмера Классик своими руками

Для того, чтобы подключить штатную антенну к не штатной магнитоле вам потребуется антенный переходник для Нисаан Альмера Классик. Так как штатный разъем антенны не подходи к другим магнитолам. Этот переходник можно либо купить, а можно и сделать самому. О том, как сделать самому антенный переходник рассмотрим в этой статье.

Сделал переходник из двух частей: «нормального» антенного штекера (куплен в автозапчастях) и колодки для соединения проводов 220 вольт(хозтовары). Колодка — для проводов диаметром 2 мм (можно больше).

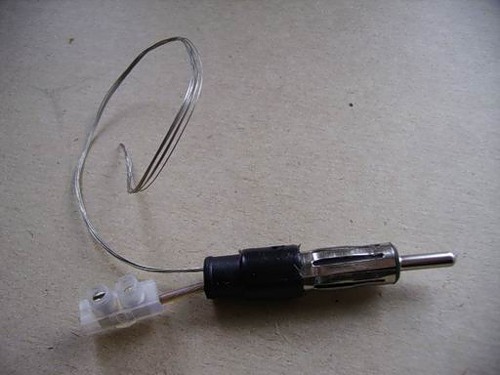

К «нормальному» штекеру припаиваем провода, причем провод «массы» — без изоляции и длинной около 20 см (желательно многожильный, луженый). От колодки отрезаем одну клемму и присоединяем к «центральному» проводу.

Подсоединяем «центральный» провод к штатному штеккеру (штырек рядом с крюком фиксатора).
Второй штырек не используется вообще, т.к. идет «в никуда».

Обматываем клемму и оставшийся штырек изолентой.

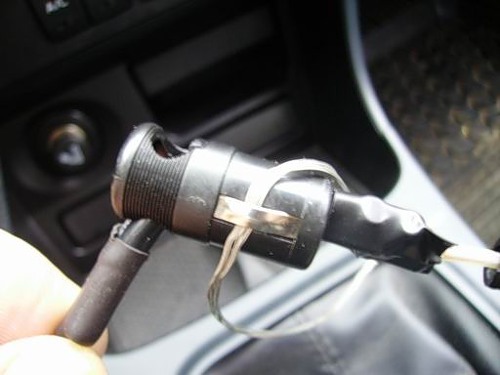

Провод «массы» заводим под плоскую пружину штатного штеккера, чуть приподняв ее шилом (это и есть  штатная «масса»)

Делаем два оборота(в натяг) вокруг штатного штеккера и закрепляем провод «массы» за крючок фиксатора.

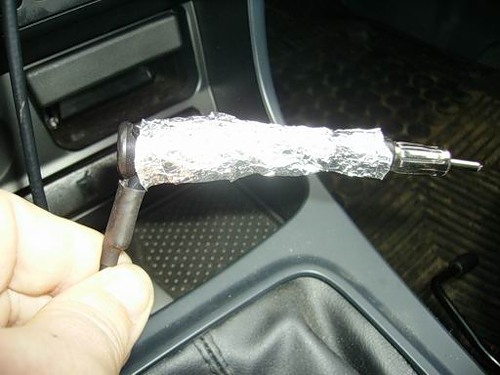

Обматываем изделие фольгой

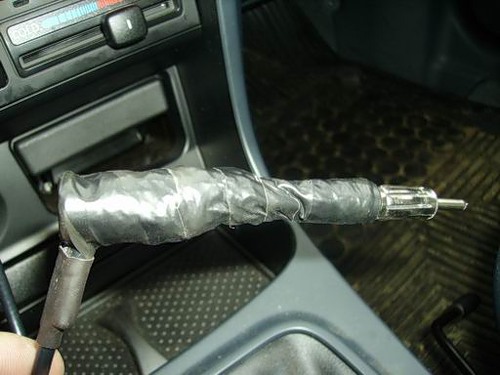

Фольгу обматываем изолентой.

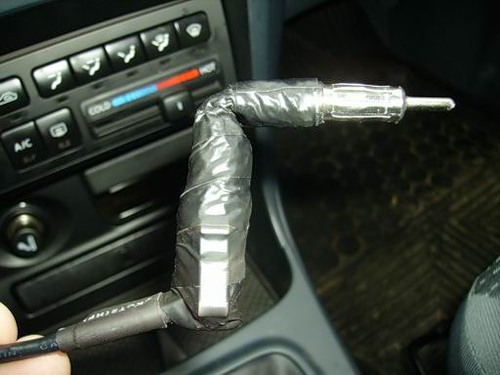

Кому надо, может загнуть конструкцию под 90 градусов.
