Выкладываю фото отчёт по подключению OBD2.
Для начала нам нужен сам блютуз адаптер OBD2.

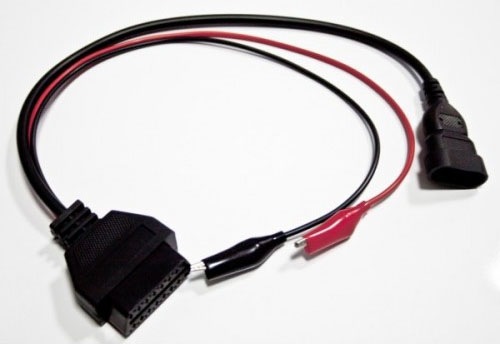

Приобретаем переходник с K-Line на OBD2, так как у нас под капотом штекер K-Line.

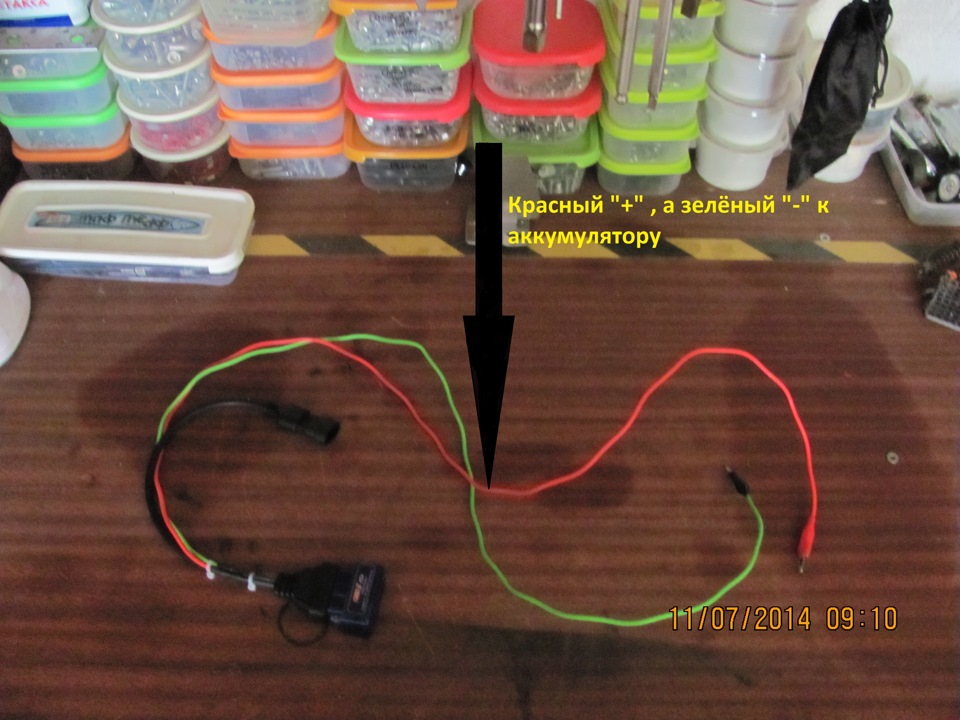

Так как у кабеля провода короткие, с помощью паяльника удлиним их, около 50 сантиметров.

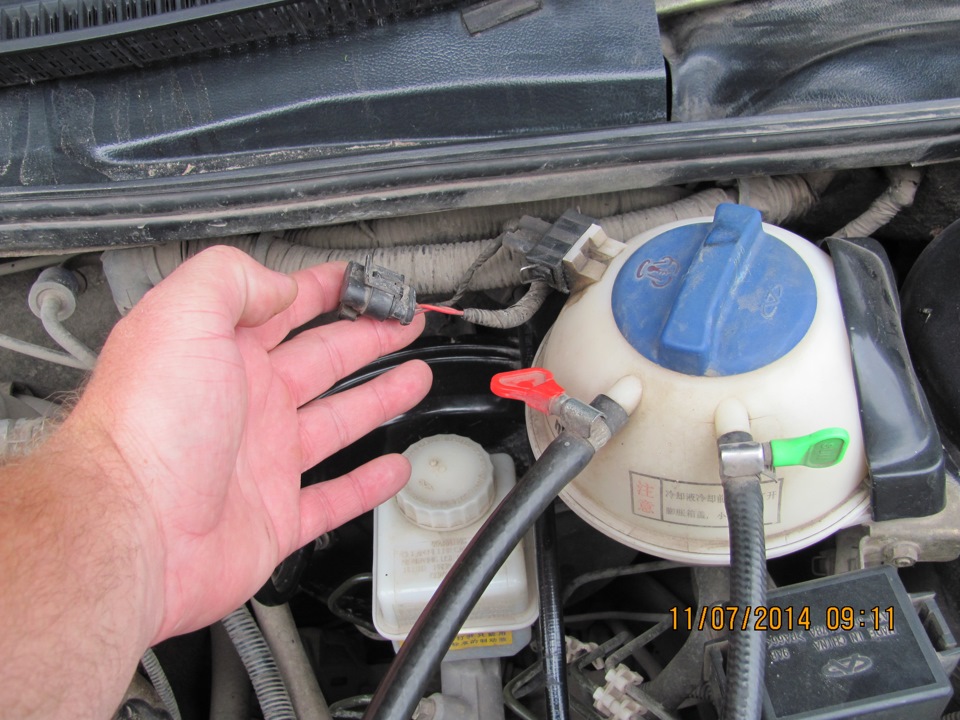

Под капотом находим наш штекер K-Line.

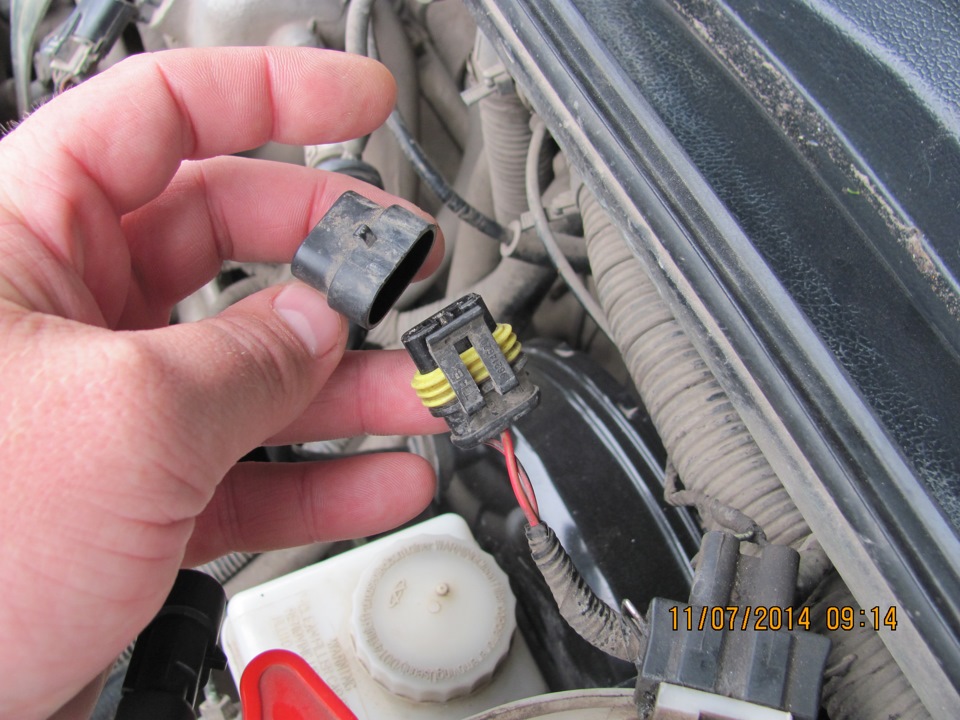

Скидываем заглушку.

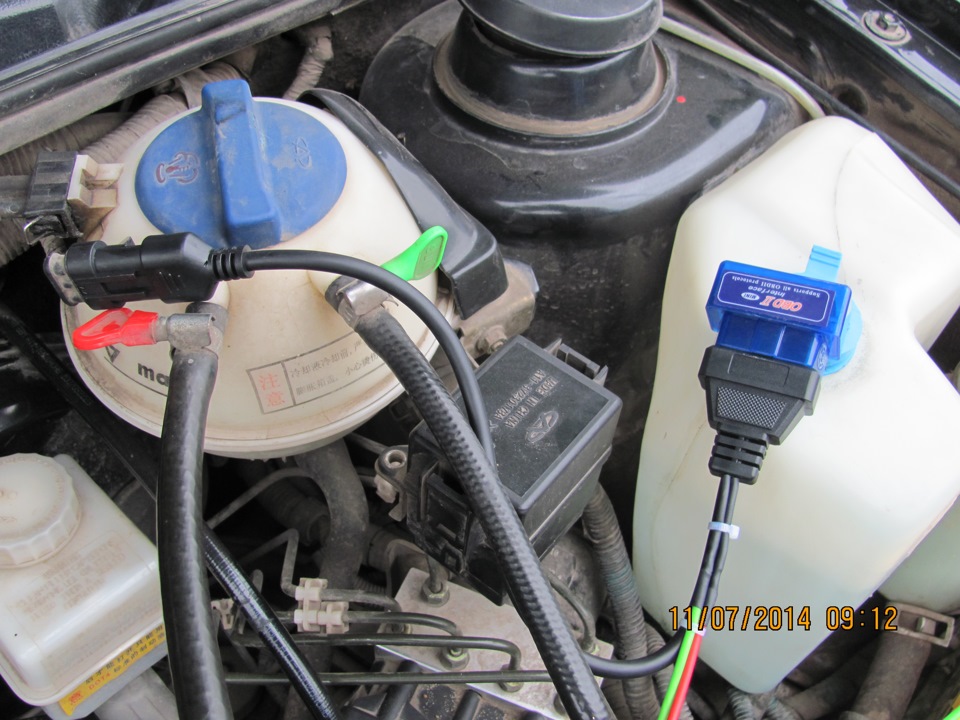

Далее подключаемся к этому штекеру.

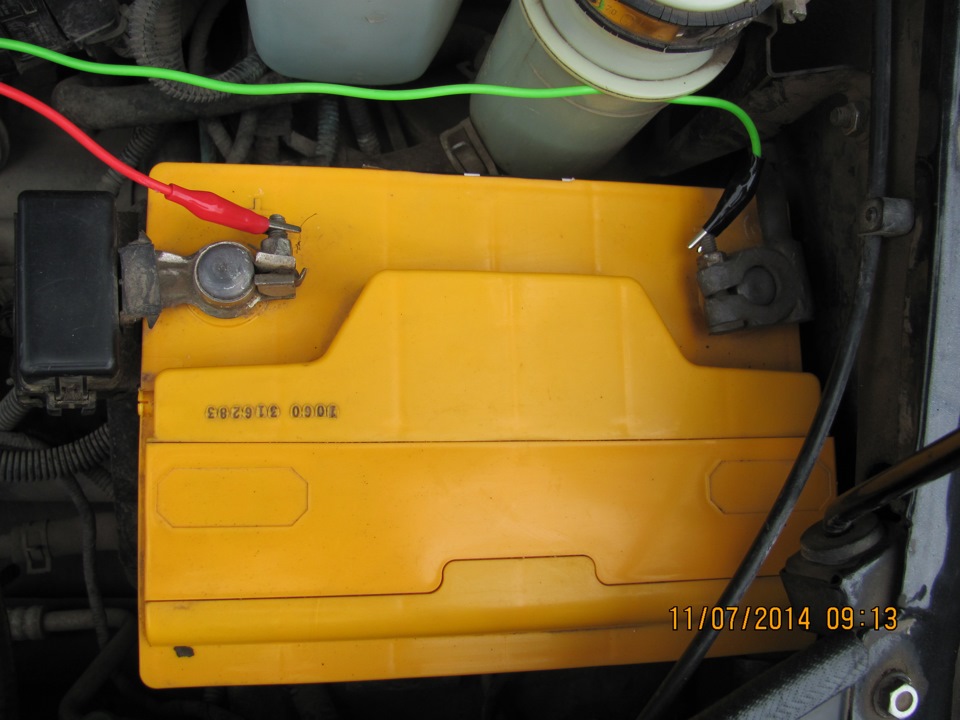

Те провода что мы удлинили подключаем к аккумулятору, не путать полярность.
OBD2 готов к работе.
Источник: https://www.drive2.ru/l/4113671/
