Подсветка колесных дисков своими руками Nissan Primera 2001 - 2007

Инструменты:

• Болгарка
• Ножовка по металлу
• Плоскогубцы
• Молоток
• Электродрель
• Балонник
• Домкрат
• Тиски
• Тестер напряжения
• Метчики для нарезки резьбы на М3 и М6
• Вороток под торцевую насадку
• Напильник
• Кусачки
• Ножницы
• Штангенциркуль
• Сверло 5,2 мм.

Детали и расходники:

• Светодиодная лента SMD 5050 30 LED RGB Silicon Tube 3,6 метров
• RGB контроллер - RF Wireless Touching LED Remote Controller с радио сенсорным пультом управления.

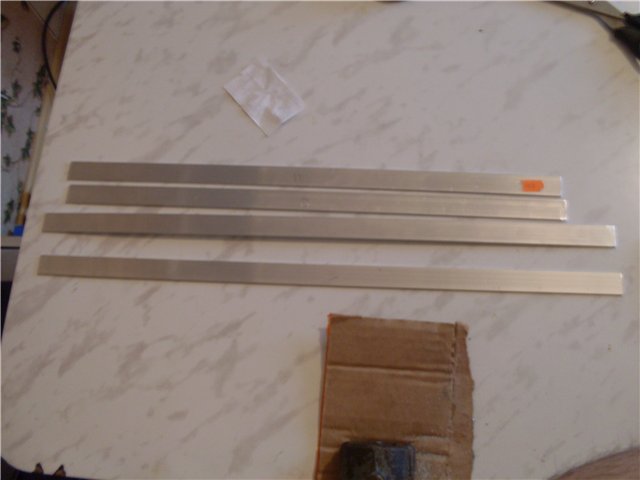

• Алюминиевая лента 2х20 (2 метра) - 3 штуки.

• Винт М3 3х7 - 50 штук
• Жгуты - 100 штук
• Винт М6 6х20 - 4 штуки
• Тумблер - 1 штука
• Гофра автомобильная черная д.4,6 мм. 6 метров
• Изолента
• Термоусадка
• Предохранитель 7,5 ампера

Примечание:

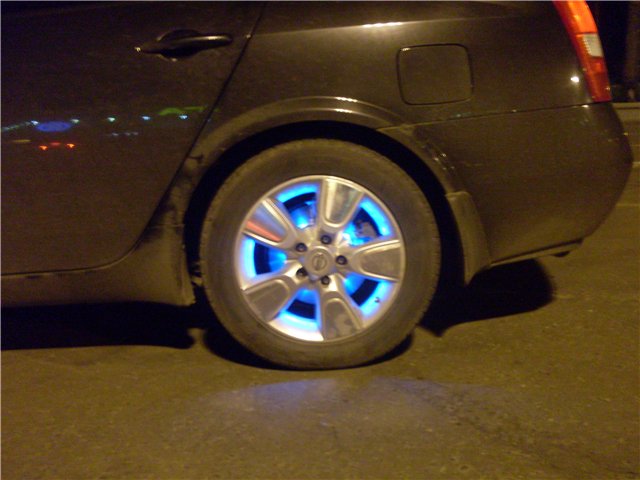

Основная и трудоемкая работа — это монтаж самой ленты на колесные диски, так как требует изготовления креплений. Решено было делать так, чтобы свет распространялся внутри самого диска, тем самым создавал свечение внутри него, а не светил наружу.

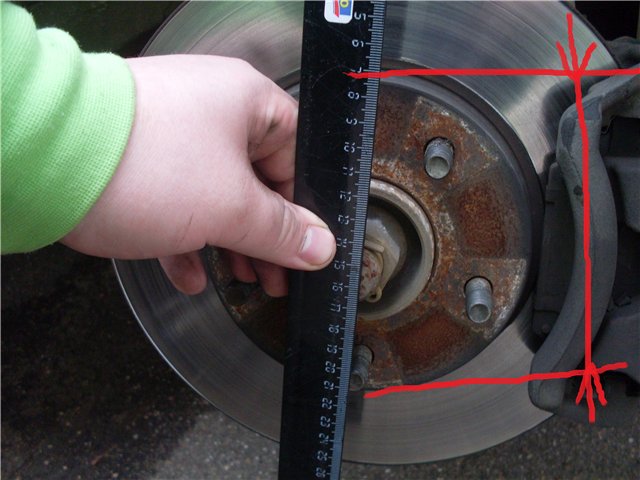

1. Для начала снимаем мерки внутреннего диаметра тормозного диска, желательно использовать штангенциркуль для точности размеров.

2. По диаметру вычисляем периметр круга, т.е. длину ленты, которую нужно будет превратить в кольцо. К полученному диаметру прибавляем по 2 миллиметра на зазор и по 2 миллиметра на крепления. Итого прибавляем 8 миллиметров.

Примечание:

Длину полосы вычисляем по формуле:
P = П х D, где
Р - периметр круга (длина нужной нам полосы)
П = 3,14
D - диаметр (наши измерения + 0,8 см.)

 Хочу обратить внимание, что на задних дисках зазор между диском и кольцом можно сделать больше (от 2 до 4 мм.), а вот на передних так не получится. Там слишком близко находится тормозная колодка, поэтому прибавляем к диаметру (нашим измерениям) по минимуму 8 мм.

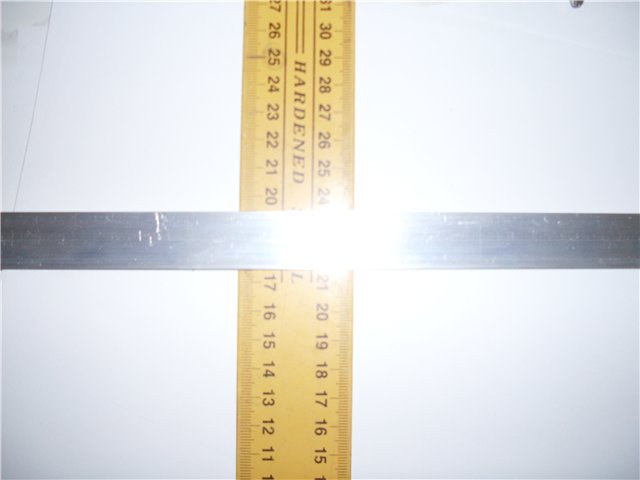

3. С помощью тисков, ножовки, линейки отмеряем нужную длину полосы и изгибаем кольцом. Я изгибал просто руками.

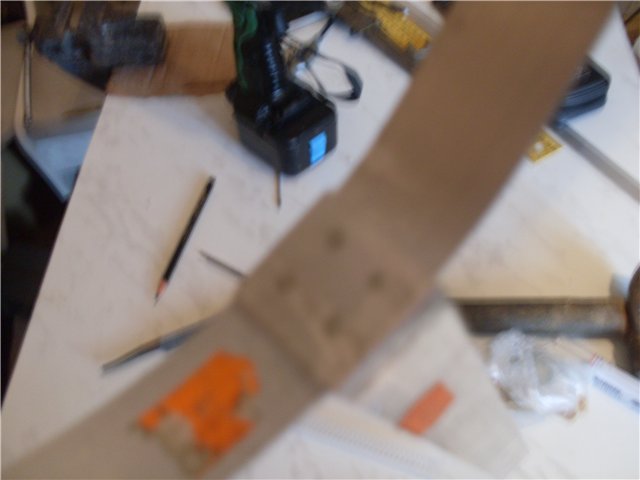

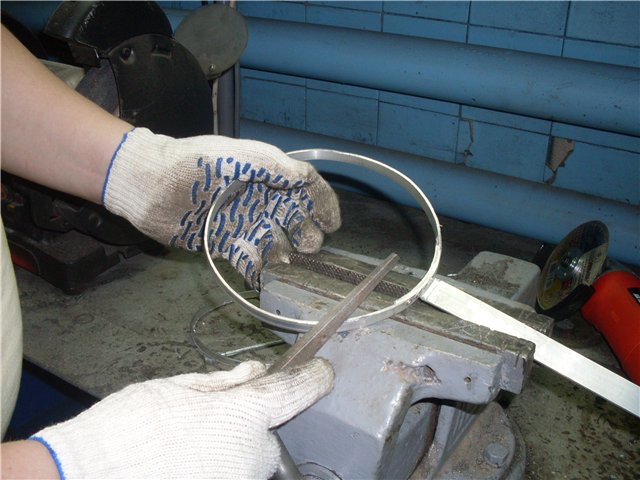

4. Далее изготавливаем кронштейны, сверлим и нарезаем в них резьбу и болтами на М3 стягиваем кольца. Болты после вкручивания отпиливаем ножовкой и все выравниваем напильником.

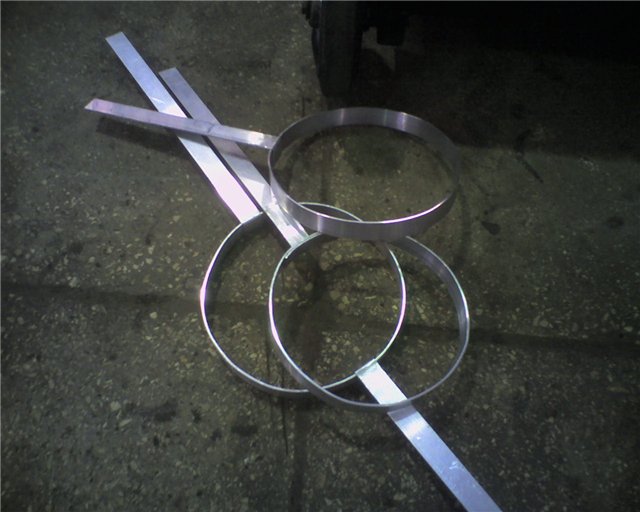

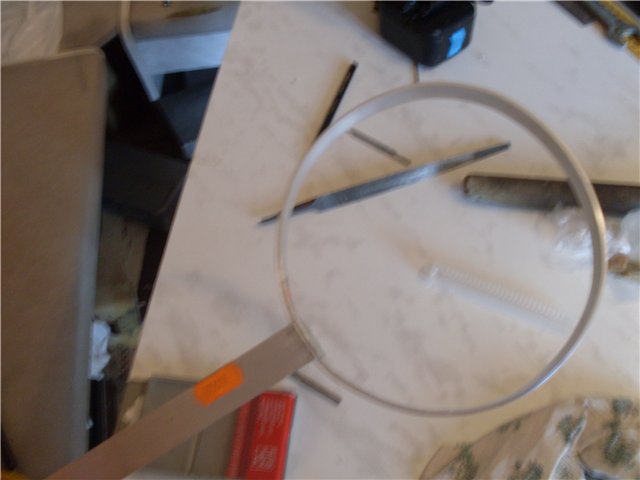

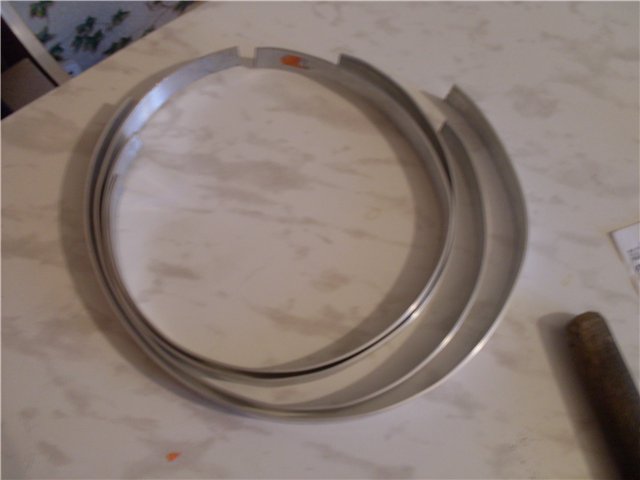

5. Получаем вот такие заготовки.

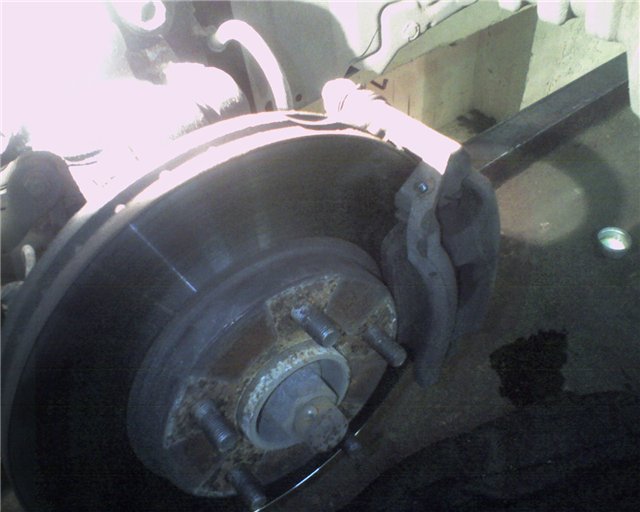

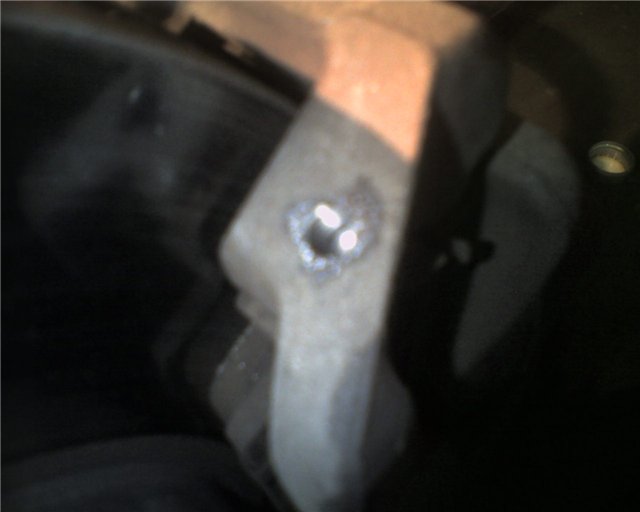

6. Теперь приступаем к монтажу на машину. По задним дискам труда не возникает. Делаем замеры, изгибаем крепление и саморезами крепим к кожуху. Проблемы возникают при монтаже на передние диски, там кожуха нет. Изготавливаем крепления и крепим в скобу суппорта. Для этого в суппорте сверлим отверстия сверлом 5,2 мм. и нарезаем резьбу М6 для использования болтов под привычный ключ на 10.

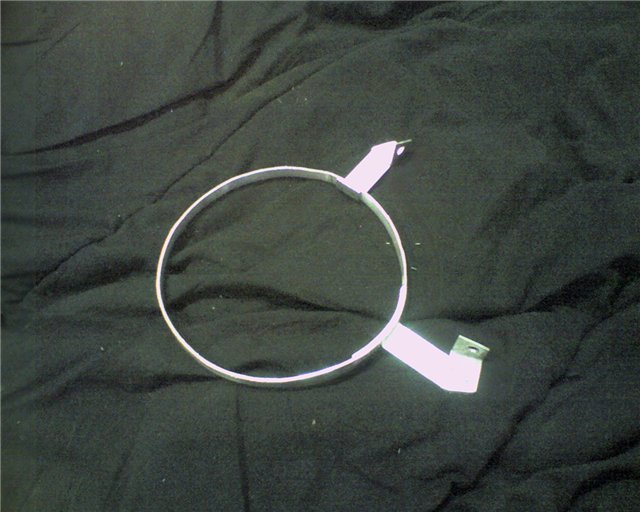

7. Вот что получили.

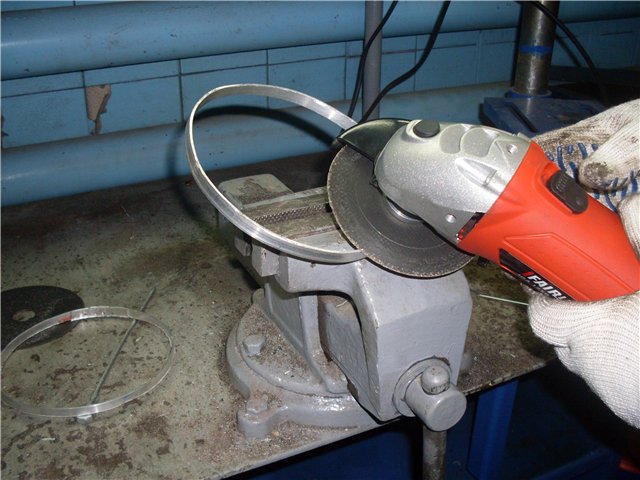

8. Ширина колец для передних дисков должна быть 10 мм. Для этого наши заготовки вдоль болгаркой пилим пополам.

9. Далее все собираем, прикручиваем. На этом считаю основные и трудоемкие работы закончились.

10. На получившиеся кольца наклеиваем светодиодную ленту и дополнительно фиксируем хомутами.

11. Провода затягиваем в говру на 4,6 мм. (автомобильную черную) и протягиваем в салон, используя технические отверстия для датчиков АБС. Блок (контроллер) был размещен около предохранителей в салоне.
Для питания был использован резервный предохранитель, я вставил предохранитель на 7,5 ампер.

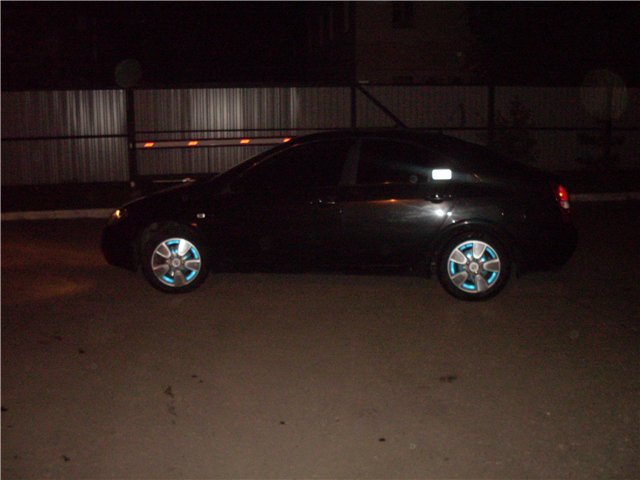

12. Все скручиваем и на этом заканчиваем.
