Порядок отворачивания болтов с внутренним шестигранником на каждой головке блока цилиндров двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инcтрументы:

  • Насадка на вороток 10 мм
  • Шестигранный ключ 8 мм
  • Торцевой ключ
  • Динамометрический ключ

Детали и расходники:

  • Болты крепления головки блока цилиндров
  • Моторное масло
  • Краска

Примечание:

Болты крепления головки блока цилиндров затягиваются в два этапа. Если какой-либо болт крепления головки блока цилиндров сломан или деформирован, замените его.

1. Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления.

Моторное масло Toyota Camry

2. Установите шайбы на болты крепления.

3. Установите и равномерно затяните десять болтов крепления головки блока цилиндров в несколько проходов моментом затяжки 54 Н·м.

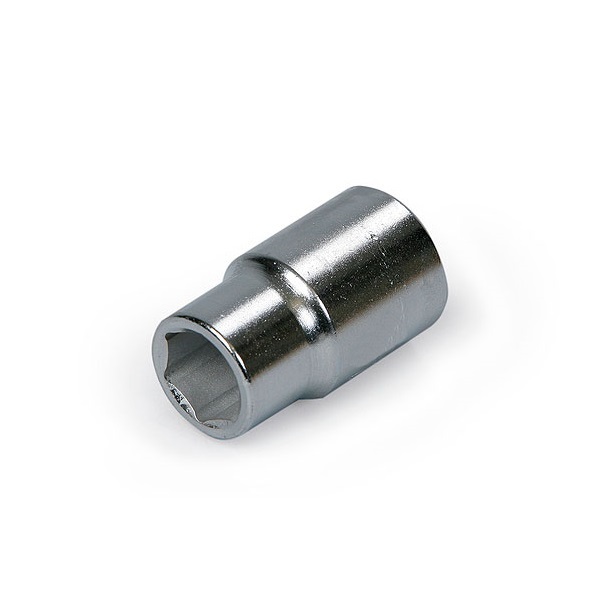

Насадка на вороток

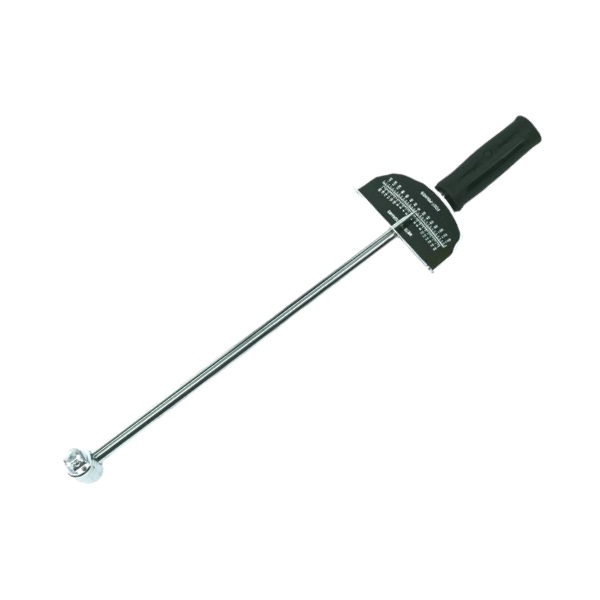

Динамометрический ключ

Порядок отворачивания болтов с внутренним шестигранником на каждой головке блока цилиндров Toyota Camry

Порядок отворачивания болтов с внутренним шестигранником на каждой головке блока цилиндров

Примечание:

Если при затяжке какого-либо болта не достигается требуемый момент затяжки, замените болт.

4. Нанесите метки краской на переднюю часть болтов головки блока цилиндров.

Краска

5. Доверните болты головки блока цилиндров на 90° в указанной выше последовательности. Проверьте, что нанесенная краской метка стоит на 90° от первоначального положения.

7. Установите болты головки блока цилиндров с внутренним шестигранником. Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления.

8. Установите и затяните болты крепления головки блока цилиндров с внутренним шестигранником ключом на 8 мм моментом затяжки 18 Н·м.

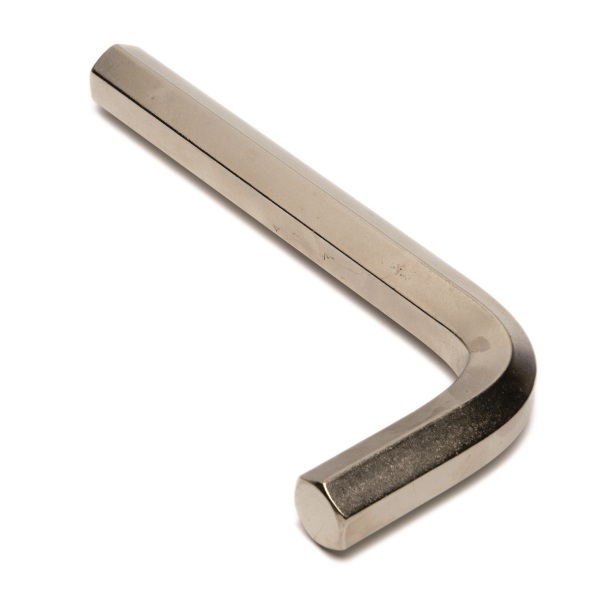

Шестигранный ключ 8 мм
