Прокладка поддона картера двигатель Renault Logan 2004-2009 Бензин

Замена прокладки поддона картера.

Прокладка поддона картера
Замену прокладки поддона картера проводим при появлении течи масла по стыку поддона с блоком цилиндров, а также при каждом снятии поддона при ремонте двигателя. Работу показываем на автомобиле с АБС и кондиционером.
Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Сливаем масло из двигателя (см. «Замена масла в двигателе и масляного фильтра»).
Отсоединяем приемную трубу от выпускного коллектора (см. «Снятие системы выпуска отработавших газов»). Снимаем заднюю опору силового агрегата (см. «Замена опор силового агрегата»). Отворачиваем три болта крепления переднего бампера к подрамнику (см. «Снятие переднего бампера»).
Отворачиваем на 3 – 4 оборота болты заднего крепления подрамника (см. «Снятие подрамника»).
Отвернув болты крепления двух кронштейнов подрамника к кузову (см. «Снятие рычага») и болты переднего крепления подрамника к кузову ((см. «Снятие подрамника»), опускаем переднюю часть подрамника на регулируемой стойке.

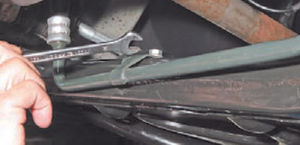

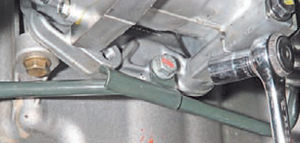

Головкой «на 13» отворачиваем гайку болта крепления кронштейна трубки гидроусилителя руля к блоку цилиндров, удерживая болт от проворачивания ключом того же размера.

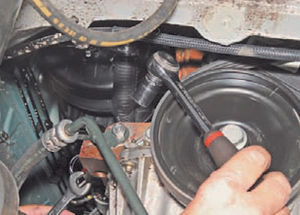

Головкой «на 13» отворачиваем болт крепления кронштейна трубки гидроусилителя руля к кронштейну компрессора кондиционера.

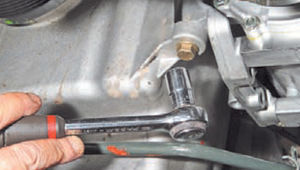

Головкой «на 13» отворачиваем болт крепления поддона картера к кронштейну компрессора кондиционера.

С левой стороны подрамника ключом «на 10» отворачиваем гайку крепления кронштейна трубки гидроусилителя руля к подрамнику.

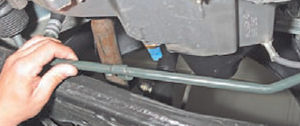

Снимаем кронштейн трубки гидроусилителя руля со шпильки.

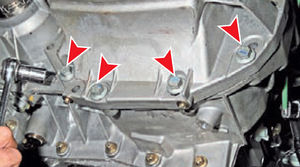

Головкой «на 13» отворачиваем четыре болта крепления поддона картера к коробке передач

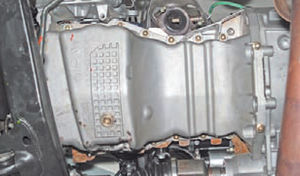

Головкой «Е-8» отворачиваем 20 винтов крепления поддона картера к блоку цилиндров.

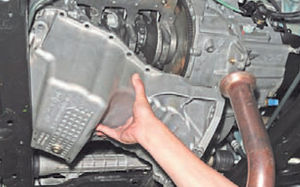

Оттянув подрамник вниз, снимаем поддон картера и выводим его из-за подрамника.
Вынимаем уплотнительную прокладку из пазов поддона картера.
Очищаем привалочные поверхности блока цилиндров и поддона картера от остатков герметика и масла.
Промываем внутреннюю поверхность поддона картера керосином.

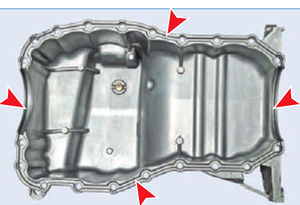

Укладываем новую прокладку…

…в пазы поддона картера.
Перед установкой поддона картера наносим тонкий слой герметика.

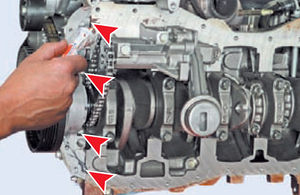

Места нанесения герметика в районе передней крышки блока цилиндров (для наглядности показано на снятом двигателе)…

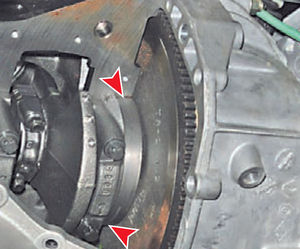

…и в районе крышки 1-го коренного подшипника.
Устанавливаем поддон картера и заворачиваем винты его крепления.

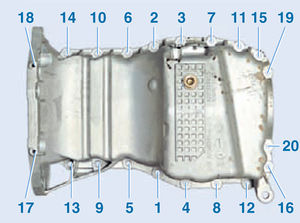

Винты крепления поддона картера затягиваем предписанным моментом в следующем порядке.
Дальнейшую сборку проводим в обратной последовательности.

Источник: http://wiki.zr.ru/Прокладка_поддона_картера_двигатель_Ремонт_Logan_2005
