Проверка датчика температуры охлаждающей жидкости и его цепей Renault Sandero

Работа показана на двигателе 1,4–1,6 (8V), на двигателе 1,6 (16V) проверка выполняется аналогично.
При повреждении датчика температуры охлаждающей жидкости или его цепей вентилятор системы охлаждения постоянно работает во время работы двигателя и продолжает работать даже после выключения зажигания.
При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика температуры охлаждающей жидкости.
Маркировка выводов колодки жгута проводов датчика «А», «В1» и «В2» нанесена на ее корпусе. Подсоединив щупы тестера к выводу «В2» колодки жгута проводов датчика и к «массе» двигателя, при включенном зажигании измеряем напряжение питания датчика.

Прибор должен зафиксировать напряжение 4,8–5,2 В.
При отсутствии напряжения отсоединяем (при выключенном зажигании) колодку жгута проводов от ЭБУ и тестером проверяем исправность (обрыв и замыкание на «массу») цепи («+»питания датчика) между выводом «В2» колодки жгута проводов датчика и выводом «13» ЭБУ. Если цепь исправна – неисправен ЭБУ.

Подсоединив щупы тестера к выводу «В1» колодки жгута проводов датчика и к «массе» двигателя, проверяем цепь «массы» датчика.
При исправной цепи прибор должен зафиксировать сопротивление менее 1 Ом. В том случае, если прибор покажет «бесконечность» – в цепи между выводом «В1» колодки жгута проводов датчика и выводом «73» ЭБУ обрыв.
Для проверки датчика отсоединяем от него колодку жгута проводов системы управления двигателем.
Тестером измеряем сопротивление между выводами В1 и В2 датчика для двух значений температуры охлаждающей жидкости – непрогретого и прогретого двигателя.

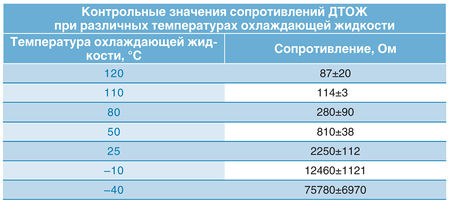

Сравниваем полученные значения с контрольными.
Если замеренные значения сопротивлений не совпадают с контрольными – датчик необходимо заменить.
