Проверка герметичности гидропривода тормозной системы Nissan Qashqai

1. Блок управления и исполнительный механизм ABS

2. Дисковый тормоз переднего колеса

3. Главный цилиндр в сборе

4. Вакуумный усилитель тормоза

5. Соединительная муфта

6. Дисковый тормоз заднего колеса

A. Тормозная трубка

B. Тормозной шланг

СНЯТИЕ

Внимание: Не проливайте тормозную жидкость на окрашенные участки; она может вызвать повреждение лакокрасочного покрытия. Если же тормозная жидкость пролилась на окрашенные участки, немедленно вытрите ее и смойте водой.

1. Снимите колеса.

2. Слейте тормозную жидкость. См. выше.

3. При помощи накидного гаечного ключа ослабьте накидную гайку и отсоедините тормозную трубку от шланга.

Внимание:

• Не наносите царапины на накидные гайки и тормозные трубки.

• Не сгибайте, не скручивайте тормозные шланги и трубки и не тяните за них.

• Во избежание попадания пыли и других посторонних частиц в тормозную жидкость закупоривайте открытые концы тормозных трубок и шлангов при их отсоединении.

4. Открутите соединительный болт и отсоедините тормозной шланг от суппорта в сборе.

5. Снимите стопорную пластинку и снимите тормозной шланг с автомобиля.

УСТАНОВКА

Внимание: Не проливайте тормозную жидкость на окрашенные участки; она может вызвать повреждение лакокрасочного покрытия. Если же тормозная жидкость пролилась на окрашенные участки, немедленно вытрите ее и смойте водой.

1. Поставьте соединительный болт и медные шайбы на тормозной шланг.

Внимание: Не используйте медные шайбы повторно.

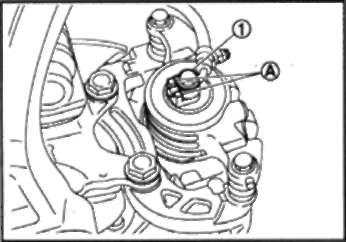

2. Подсоедините тормозной шланг, совместив его с выступами (А) на суппорте в сборе, и затяните соединительный болт (1) с требуемым моментом.

3. Подсоедините тормозную трубку к тормозному шлангу, затяните накидную гайку от руки насколько это возможно, и закрепите тормозной шланг на кронштейне стопорной пластинкой.

Внимание: Не допускайте резких изгибов и скручивания тормозных шлангов и трубок.

4. При помощи накидного динамометрического гаечного ключа затяните накидную гайку с требуемым моментом.

Внимание: Не наносите царапины на накидные гайки и тормозные трубки.

5. Залейте тормозную жидкость и удалите воздух. См. выше.

Внимание: Не используйте слитую тормозную жидкость повторно.

6. Установите колеса.

ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Проверьте, не течет ли жидкость из тормозных трубок и шлангов и на стыках, не задевают ли они за другие компоненты, не ослабла ли затяжка соединений, а также убедитесь, что шланги и трубки не повреждены, не перекручены и не деформированы.

2. Проверьте, нет ли утечек жидкости из компонентов, нажимая на педаль тормоза приблизительно в течение 5 секунд с усилием 785 Н (80 кг) на холостом ходу.

Внимание:

При обнаружении утечки тормозной жидкости подтяните компоненты на стыках или замените неисправный (поврежденный, изношенный или деформированный) компонент.
